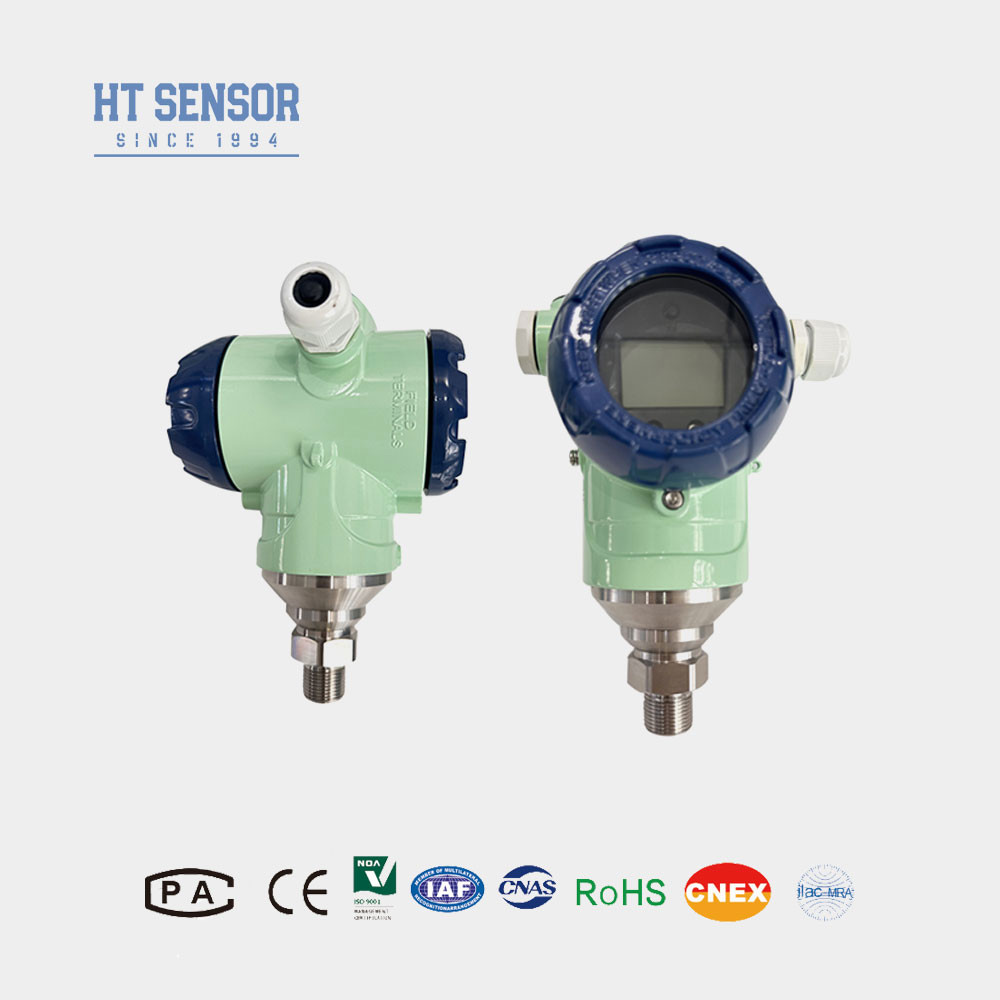

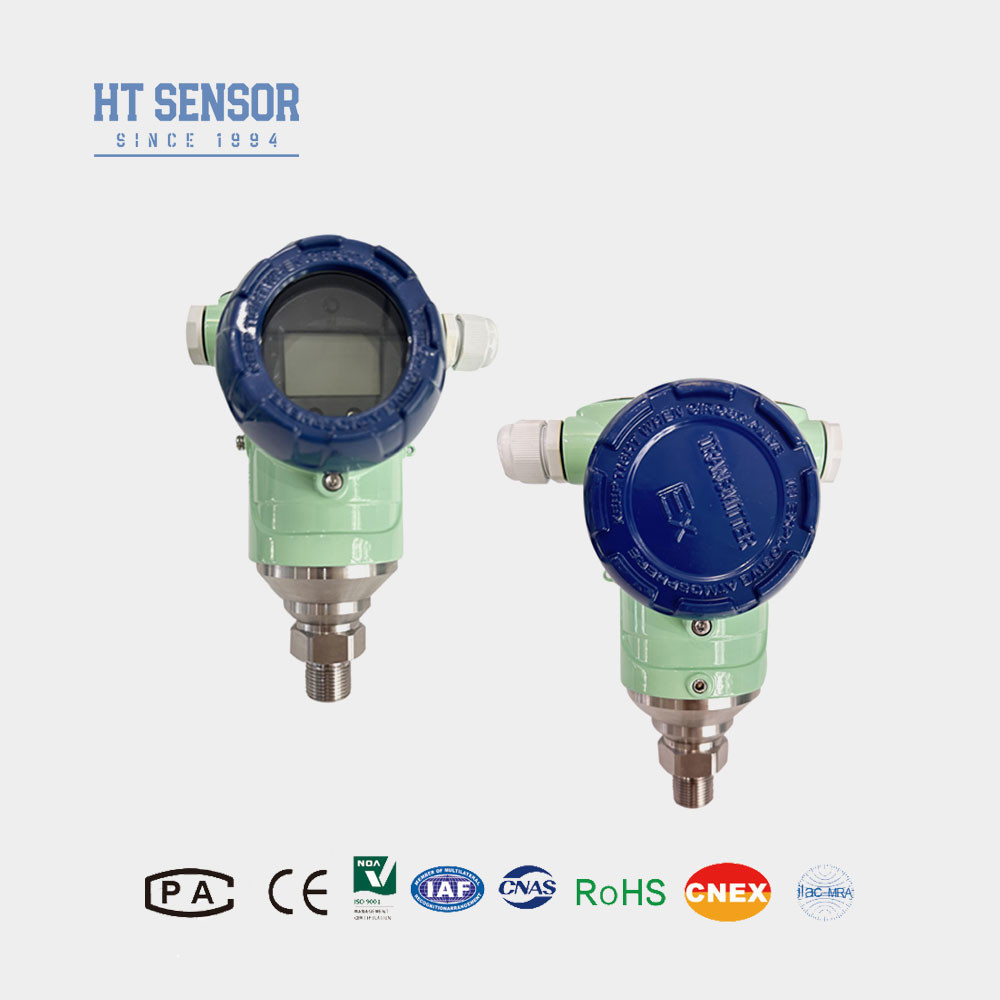

انتقال دهنده فشار BP93420-III
معرفی فشار صنعتیسنسورفرستنده:
BP93420-III فرستنده سنسور فشار صنعتی هسته روغن تحت فشار سیلیکون منتشر شده را به عنوان عنصر حساس اتخاذ می کند.و مدار پردازش سیگنال استفاده از فرستنده فشار برای تبدیل سیگنال فشار به سیگنال خروجی استانداردقطعات محصول، محصولات نیمه آماده، محصولات آماده از آزمایش دقیق و غربالگری پیری، عملکرد پایدار و قابل اعتماد، توانایی قوی ضد تداخل.رابط فشار فرستنده فشار در اشکال بسیاری وجود دارد. این محصول نصب آسان است و دارای عملکرد ضد ارتعاش و ضد ضربه است. به طور گسترده ای در کنترل فرآیند، نفت، مواد شیمیایی، برق، هیدرولوژی، هوانوردی، هوافضا،صنایع خودرو و صنایع دیگر.
ویژگی های محصولازفشار صنعتیسنسورفرستنده:
1محدوده اندازه گیری گسترده، اشکال مختلف رابط فشار.
2.سطح حفاظت IP65
3اشکال مختلف سیگنال خروجی
| پارامترهای عملکرداز 2088 سنسور فرستنده فشار |
| محدوده اندازه گیری |
-100kPa... 0kPa ~10kPa... 60MPa |
| نوع فشار |
فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار |
≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد |
±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار |
≤±0.1%FS |
| هیسترز |
≤±0.1%FS |
| ثبات بلند مدت |
± 0.1%F.S/سال ((معمولاً) ± 0.2%F.S/سال ((حداکثر |
| حرکت درجه حرارت نقطه صفر |
±0.02٪ F.S/oC ((≤100KPa) ±0.01٪ F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل |
±0.02٪ F.S/oC ((≤100KPa) ±0.01٪ F.S/oC ((>100KPa) |
| پاسخ فرکانسی |
2.4khz |
| دمای جبران |
0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار |
-20 تا 80 درجه |
| دمای ذخیره سازی |
-40 تا 120 درجه سانتیگراد |
| ارتعاش |
10g،55Hz ~ 2kHz |
| مواد مسکن |
آلومینیوم ریخته شده |
| مواد دیافراگم |
316L |
| مقاومت عایق |
100MΩ 100VDC |
| درجه بندی ضد انفجار |
Ex db IIC T6 Gb |
| درجه بندی حفاظت |
IP65 |
| مهر O-Ring |
لاستیک فلورو |
| وزن |
~ 1 کیلوگرم |
1در هنگام انتخاب یک محصول، لطفا اطمینان حاصل کنید که محیط مورد آزمایش با قسمت تماس محصول سازگار است.
2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل یک صفحه نمایش دیجیتال نیستند.
3. هنگام سفارش یک فرستنده با یک صفحه نمایش LCD یا LED، منبع برق فرستنده نباید کمتر از 20VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول،توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد به زمین متصل شده اند..
5حلقه های O لاستیکی فلورین در محدوده دمای عملیاتی -20 °C ~ 250 °C قرار دارند. هنگامی که دمای عملیاتی کمتر از -20 °C باشد، حلقه های مهر و موم نوع EPDM O باید انتخاب شوند.
6اگر شما نیاز به کابل دارید، سه ماده برای انتخاب وجود دارد. اگر دستورالعمل های خاص داده نشده است،مواد کابل پلی اتیلن به طور پیش فرض استفاده می شوداگر مواد مختلف کابل مورد نیاز است، لطفا در فرم سفارش خود را نشان می دهد.
7در صورت الزامات خاص مانند لرزش شدید، ضربه فوری، تداخل الکترومغناطیسی یا فرکانس رادیویی قوی ، لطفاً به ما اطلاع دهید و در سفارش خود ذکر کنید.
| راهنمای سفارش |
| BP93420XX |
فرستنده فشار |
| |
کد |
طرح ساخت و ساز |
| IB |
انتقال دهنده فشار عمومی |
IX |
فرستنده فشار نمایش |
| IE |
فرستنده فشار هواپیمایی مقاوم به ضربه |
IIC/III |
صنعت عمومی/ فرستنده فشار صفحه نمایش |
| اگر |
فرستنده فشار ضد رطوبت |
IIE/IIIE |
انتقال دهنده فشار عمومی/نمایشگر |
| IN |
فرستنده فشار اختصاصی تهویه مطبوع |
|
|
| IC |
فرستنده فشار درجه حرارت بالا |
|
|
| IQ/IQT |
دیافراگم بزرگ / فرستنده فشار دمای بالا |
|
|
| |
محدوده اندازه گیری |
-100kPa... 0kPa ~ 35kPa... 3.5MPa |
| (0-X) Kpa یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد |
| |
کد |
منبع برق |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
سایر |
| |
کد |
سیگنال خروجی |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
کد |
اتصال فشار |
| J1 |
M20×15 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
سایر |
| |
کد |
اتصال الکتریکی |
| B1 |
هیرشمن |
| B2 |
پلگ PG7 |
| B3 |
خروجی کابل مهر شده |
| B4 |
2088 پوشش صنعتی |
| B5 |
2088 پوشش صنعتی با صفحه نمایش |
| B6 |
سایر |
| |
کد |
نوع فشار |
| G |
فشار اندازه گیری |
| A |
فشار مطلق |
| S |
فشار مرجع مهر شده |
سوالات متداول:
1س: ویژگی های فرستنده های سنسور فشار شما چیست؟
ج: فرستنده های سنسور فشار ما با دقت بالا، دوام و عملکرد عالی و امکان سفارشی سازی مشخص می شوند.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را برای پاسخگویی به نیازهای خاص از طریق خدمات OEM و ODM خود طراحی کنند.
3سوال: ظرفیت تولیدی شما چقدر است؟
ج: تأسیسات تولیدی ما توانایی تولید 30،000 فرستنده سنسور فشار در ماه را دارند، که تضمین می کند که ما می توانیم سفارشات بزرگ را برآورده کنیم.توصیه می شود که با تیم فروش ما از قبل برای برنامه ریزی تولید و تحویل بدون مشکل تماس بگیرید..
4. س: زمان تحویل معمول چیست؟
A: مدل های استاندارد معمولاً مدت تحویل 5 ~ 8 روز کاری دارند ، در حالی که محصولات سفارشی ممکن است متفاوت باشند.
5س: قیمت محصولات چطوره؟ تخفیف هست؟
ج: ما قیمت رقابتی با تخفیف در دسترس برای سفارشات عمده یا مشارکت های بلند مدت ارائه می دهیم.
6. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: محصولات ما با گارانتی 24 ماهه از تاریخ ارسال عرضه می شوند و خدمات پس از فروش ما پاسخ فوری را در عرض 24 ساعت همراه با پشتیبانی از آموزش از راه دور از طریق شبکه PC تضمین می کند.
