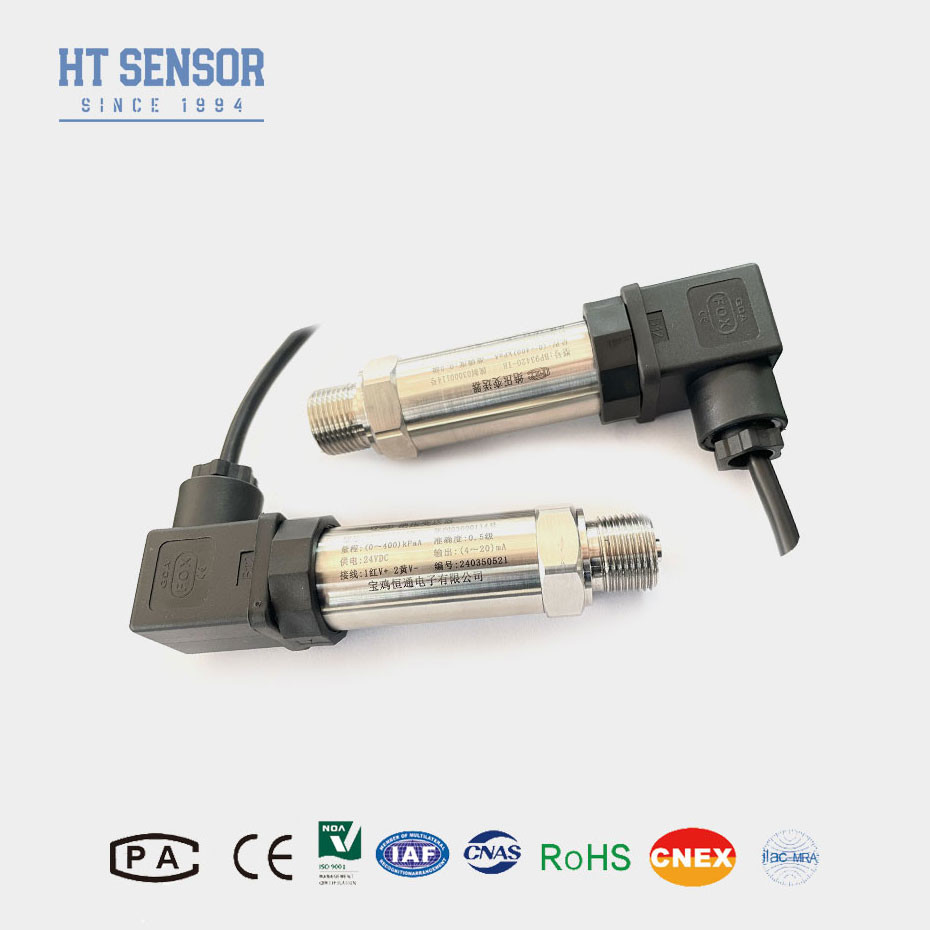

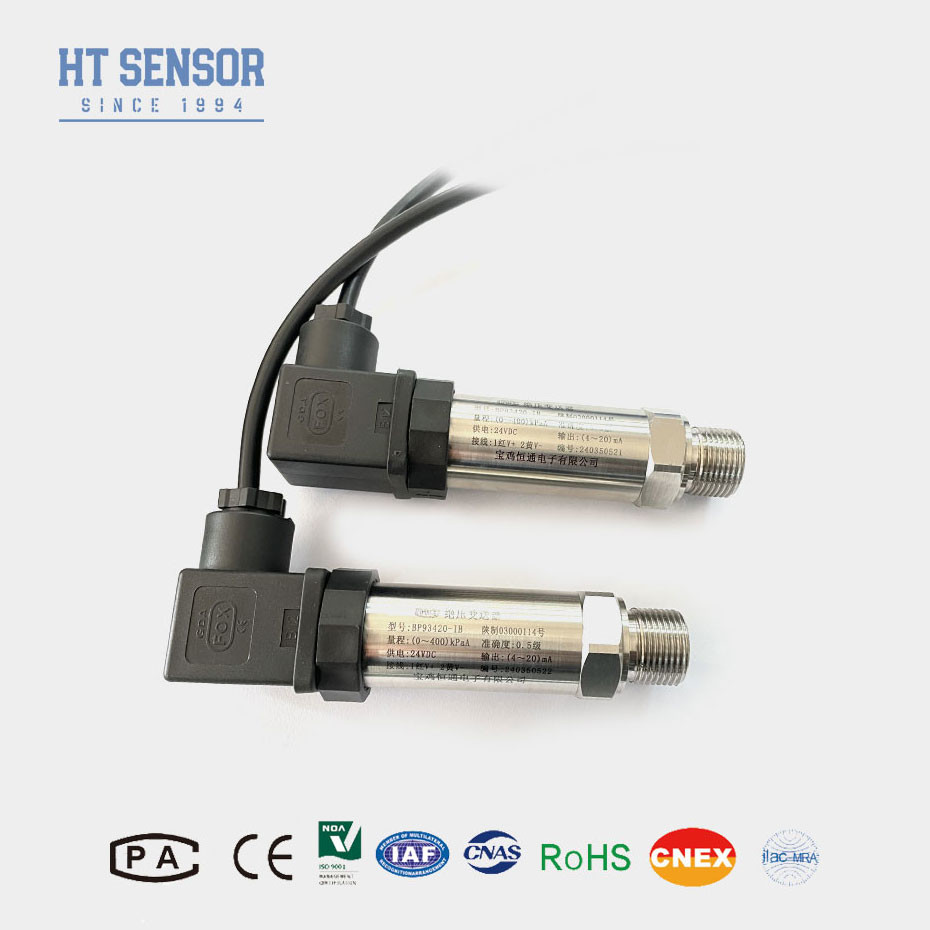

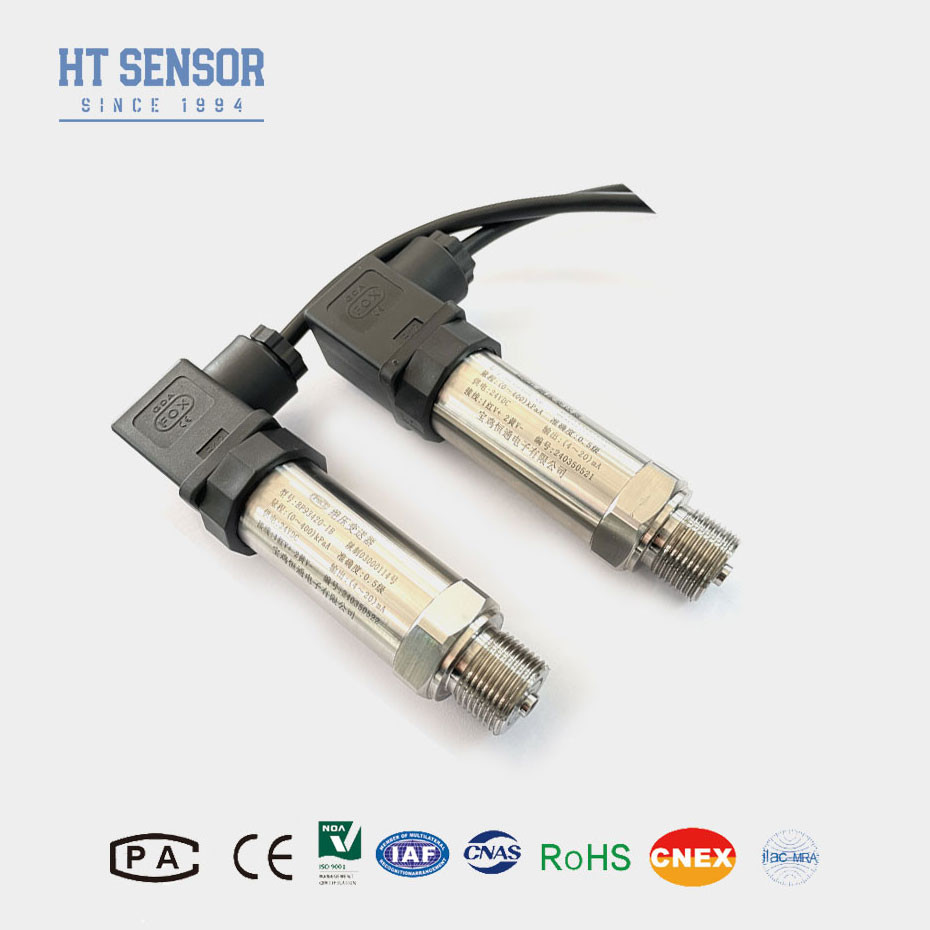

BP93420IB سنسور فرستنده فشار برای اندازه گیری دقیق فشار
Product Details
| شماره مدل: | BP93420-IB | قدرت: | 5VDC /12-36VDC |
|---|---|---|---|
| نخ: | G1/2، M20*1.5، 1/2NPT | ثبات دراز مدت: | +-0.2%F.S/سال ((نوع) |
| مصالح ساختمانی: | 316L یا 304SS | نوع فشار: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| محیط اندازه گیری: | <i>Liquid air.</i> <b>هوای مایع</b> <i>water oil</i> <b>روغن آب</b> | درجه دقت: | <i>0.5%.</i> <b>0.5 درصد</b> <i>0.25%</i> <b>0.25٪</b> |
| دامنه فشار: | 0kpa~5kpa...100MPa | سیگنال خروجی: | 4-20mA یا RS485 Modobus |
| برجسته کردن |
high precision pressure transmitter,BP93420IB pressure sensor,pressure measurement transmitter sensor,BP93420IB pressure sensor,pressure measurement transmitter sensor |
||
Product Description
BP93420-IB سنسور فشار سیلیکون منتشر شده سنسور فشار زمان پاسخ سریع
حسگر فشار BP93420IB
معرفی سنسور فرستنده فشار:
BP93420IB سنسورهای فشار سیلیکون منتشر شده نوعی دستگاه سنجش فشار است که از فناوری سیلیکون منتشر شده برای اندازه گیری تغییرات فشار استفاده می کند.این حسگرها از یک دیافراگم سیلیکونی نازک تشکیل شده اند که تحت فشار تغییر شکل می دهداین تغییر در مقاومت سپس به یک سیگنال الکتریکی تبدیل می شود که می تواند پردازش و تفسیر شود تا فشار اعمال شده را تعیین کند.یکی از مزیت های اصلی سنسورهای فشار سیلیکون منتشر شده حساسیت و دقت بالایی در اندازه گیری فشار استآنها قادر به تشخیص تغییرات ظریف فشار با دقت هستند، که آنها را برای طیف گسترده ای از برنامه های کاربردی که نظارت دقیق فشار ضروری است، مناسب می کند.
ویژگی های محصولاز سنسور فرستنده فشار:
1دقت بالا: سنسورهای فشار سیلیکون منتشر شده دقت بالایی در اندازه گیری فشار را ارائه می دهند و نتایج دقیق و قابل اعتماد را تضمین می کنند.
2طیف گسترده ای از فشار: آنها در طیف گسترده ای از فشارها قابل استفاده هستند، که آنها را برای کاربردهای مختلف صنعتی و تجاری مناسب می کند.
3زمان پاسخ سریع: این سنسورها دارای قابلیت پاسخ سریع هستند که امکان ضبط تغییرات فشار در زمان واقعی و پاسخ به تغییرات را فراهم می کند.
4اندازه فشرده: سنسورهای فشار سیلیکون منتشر شده به طور معمول دارای اندازه های فشرده هستند که ادغام آنها را در سیستم ها و برنامه های مختلف آسان می کند.
5مصرف برق کم: مصرف برق کم دارند که به بهره وری انرژی و طول عمر باتری در دستگاه های قابل حمل کمک می کند.
6خطی بودن عالی: این سنسورها ویژگی های خطی عالی را نشان می دهند و خروجی پایدار و سازگار را در محدوده های مختلف فشار فراهم می کنند.
درخواست هااز سنسور فرستنده فشار:
1اندازه گیری فشار گازها و مایعات غیر خوردنی با فولاد ضد زنگ 316L
2در صنایع دریایی و هواپیمایی استفاده می شود
3استفاده می شود در فرآیندهای صنعتی در محل مانند نفت، شیمی، فلزات سازی، تولید برق و هیدرولوژی
4. در سیستم های کنترل هیدرولیک و پنوماتیک استفاده می شود
پارامترهای عملکرد سنسور فشار:
| محدوده اندازه گیری | -100kPa... 0kPa ~ 10kPa... 100MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار | 0.1%FS |
| هیسترز | 0.1%FS |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمولا) ± 0.2%F.S/سال ((حداکثر) |
| حرکت درجه حرارت نقطه صفر | ± 0.03%F.S/oC ((≤100KPa) ± 0.02%F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ± 0.03%F.S/oC ((≤100KPa) ± 0.02%F.S/oC ((>100KPa) |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | Ex db IIC T6 Gb |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.15kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC |
| دستور دادن نوک های سنسور فرستنده فشار |
1هنگام انتخاب محصول، لطفاً اطمینان حاصل کنید که محیط آزمایش شده با قسمت تماس محصول سازگار است.
2هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل سر نمایش دیجیتال نیستند.
3. هنگام سفارش با LCD یا LED صفحه نمایش سر از ترانسدوسر، قدرت فرستنده نباید کمتر از 20 VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول،توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد به زمین متصل شده اند..
5محدوده دمای کار نامی حلقه O لاستیک فلورین -20 °C ~ 250 °C است. هنگامی که دمای کار محصول کمتر از -20 °C است، حلقه مهر و موم نوع EPDM باید انتخاب شود.
6طول پیش فرض کابل 1.5 متر است و سه نوع مواد برای انتخاب وجود دارد. اگر دستورالعمل های خاص وجود نداشته باشد، هیچ کابل یا مواد کابل پلی اتیلن استفاده نمی شود.اگر به مواد مختلف کابل احتیاج داریدلطفا در فرم سفارش مشخص کنید.
7. در صورت لرزش قوی ، نیروی ضربه فوری ، تداخل الکترومغناطیسی یا فرکانس رادیویی قوی و سایر الزامات خاص ، لطفاً به شرکت ما اطلاع دهید و در سفارش نشان دهید.
| راهنمای سفارش سنسور فرستنده فشار | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| IB | انتقال دهنده فشار عمومی | IX | فرستنده فشار نمایش | |||||
| IE | فرستنده فشار هواپیمایی مقاوم به ضربه | IIC/III | صنعت عمومی/ فرستنده فشار صفحه نمایش | |||||
| اگر | فرستنده فشار ضد رطوبت | IIE/IIIE | انتقال دهنده فشار عمومی/نمایشگر | |||||
| IN | فرستنده فشار اختصاصی تهویه مطبوع | |||||||
| IC | فرستنده فشار درجه حرارت بالا | |||||||
| IQ1/IQ2 | دیافراگم بزرگ / فرستنده فشار دمای بالا | |||||||
| محدوده اندازه گیری | -0.1. . .0~001...100MPa | |||||||
| (0-X) Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | سایر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | 2088 پوشش صنعتی | |||||||
| B5 | 2088 پوشش صنعتی با صفحه نمایش | |||||||
| B6 | سایر | |||||||
| کد | نوع فشار | |||||||
| G | فشار اندازه گیری | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر شده | |||||||
