سیستم های کنترل هیدرولیک و پنوماتیک با سنسور فشار سیلیکون BP157 بهبود یافته است
Product Details
| شماره مدل: | BP157 | منبع برق: | 12-30VDC |
|---|---|---|---|
| سیگنال خروجی: | 4 تا 20mA | دمای جبران: | -10 تا 70 درجه سانتیگراد |
| نوع فشار: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم | مصالح ساختمانی: | 304 SS |
| بسته حمل و نقل: | بسته بندی استاندارد صادراتی با کارتن | عنصر حسگر: | سنسور فشار سیلیکون منتشر شده |
| منشاء: | بائوجی، چین | کد HS: | 9026201090 |
| قابلیت ارائه: | 2000 عدد در ماه | محیط اندازه گیری: | مایع یا گاز |
| درجه دقت: | 0.25 درصد0.5 درصد | دامنه فشار: | 0kpa~10kpa...20MPa |
| رتبه Ip: | IP65 | ||
| برجسته کردن |
BP157 silicon pressure sensor,hydraulic control pressure sensor,pneumatic system silicon sensor,hydraulic control pressure sensor,pneumatic system silicon sensor |
||
Product Description

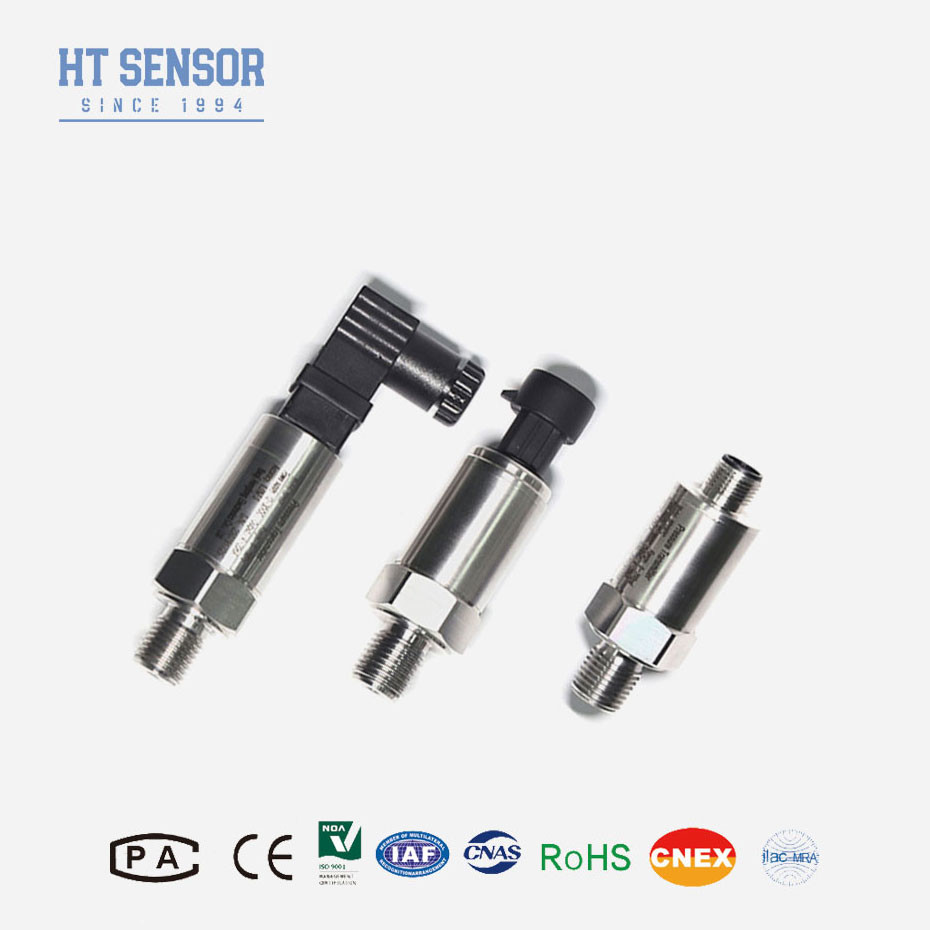

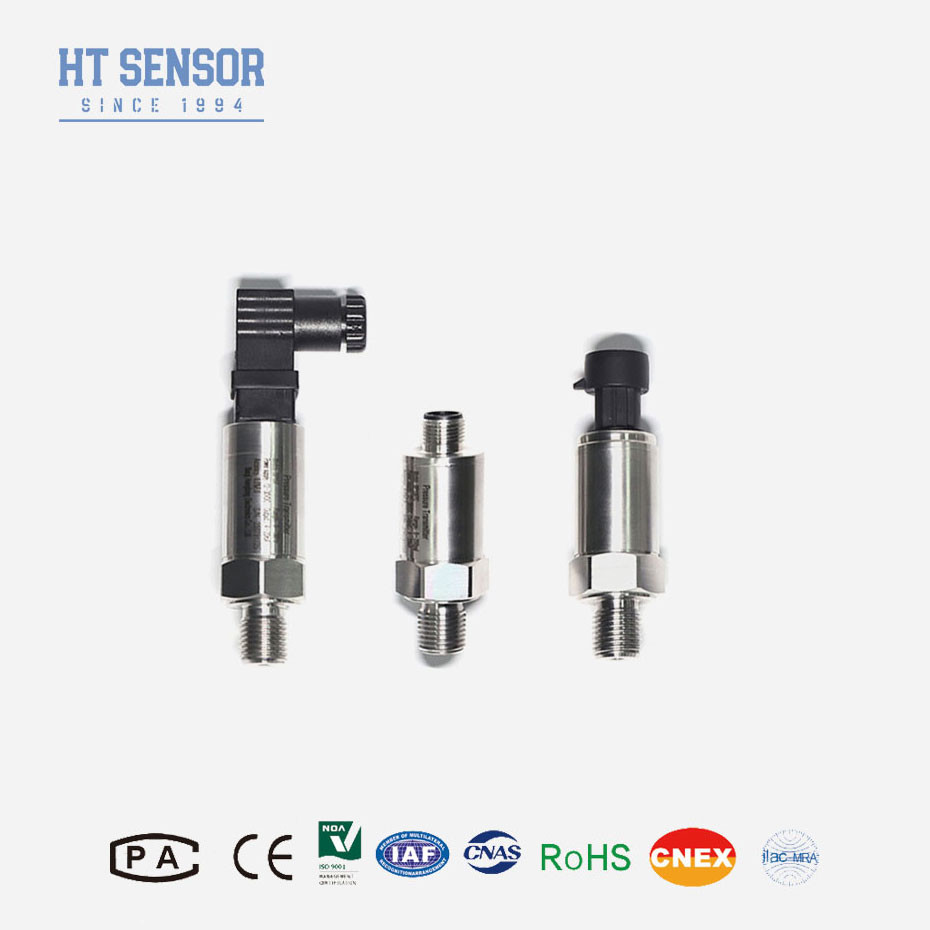

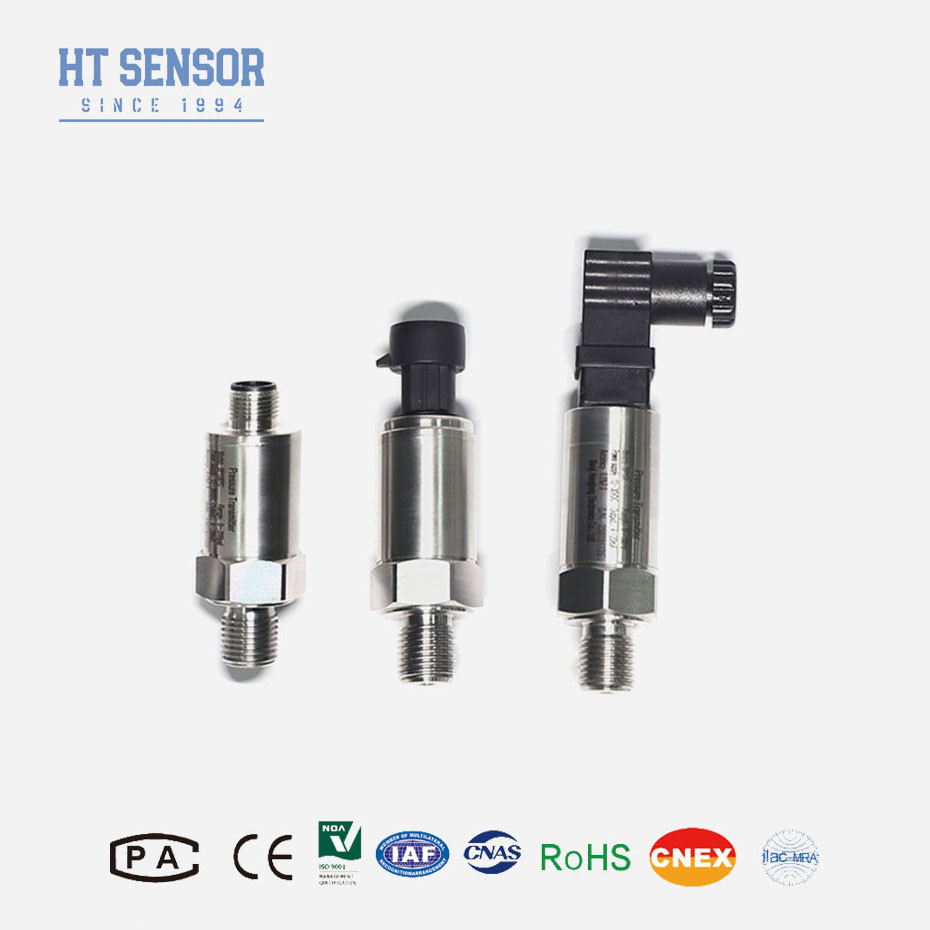

HENGTONG BP157 STAINESS STEEL OEM SILICON SENSOR فشار
BP157 فرستنده فشار
معرفی سنسور فشار سیلیکون:
BP157 سنسور فشار سیلیکوناز هسته ای پر از روغن غشا ایزولیشن مقاوم به فشار سیلیکون سری HT به عنوان عنصر اندازه گیری سیگنال استفاده می کند. مدار پردازش سیگنال در داخل یک محفظه فولاد ضد زنگ واقع شده است.تبدیل سیگنال سنسور به یک سیگنال خروجی استاندارداین محصول آزمایش و غربالگری دقیق از اجزای، محصولات نیمه آماده و محصولات نهایی را برای اطمینان از عملکرد پایدار و قابل اعتماد انجام داده است.
مشخصات محصول:
1طیف گسترده ای از اندازه گیری، ساختار فولاد ضد زنگ، اشکال مختلف رابط فشار
2. ساختار فولاد ضد زنگ IP65
3. صفر و مقیاس کامل تنظیم
4. دقت بالا، تمام ساختارهای فولاد ضد زنگ
کاربردها:
1اندازه گیری فشار گازها و مایعات غیر خوردنی با فولاد ضد زنگ 316L
2در صنایع دریایی و هواپیمایی استفاده می شود
3استفاده می شود در فرآیندهای صنعتی در محل مانند نفت، شیمی، فلزات سازی، تولید برق و هیدرولوژی
4. در سیستم های کنترل هیدرولیک و پنوماتیک استفاده می شود
|
پارامترهای عملکرد:
|
|
| محدوده اندازه گیری | 0kPa ~ 10kPa...20MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمول) ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز | 0.02٪ F.S. (معمول) 0.05٪ F.S. (حداکثر) |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمول) ± 0.2%F.S/سال ((حداکثر)) |
| حرکت درجه حرارت نقطه صفر | ±0.02٪ F.S/oC ((≤100KPa) ±0.01٪ F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ±0.02٪ F.S/oC ((≤100KPa) ±0.01٪ F.S/oC ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | Ex db IIC T6 Gb |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.05kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC |
| راهنماي سفارش: | |||||||||
| BP15X | فرستنده فشار آنالوگ | ||||||||

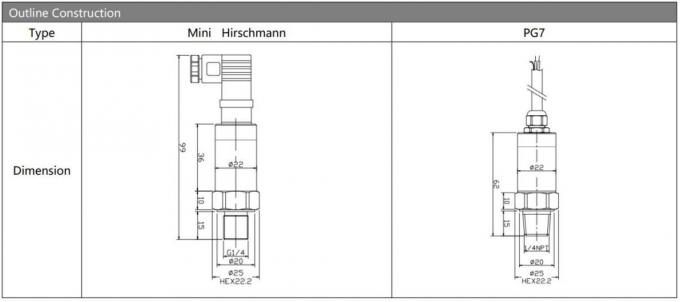

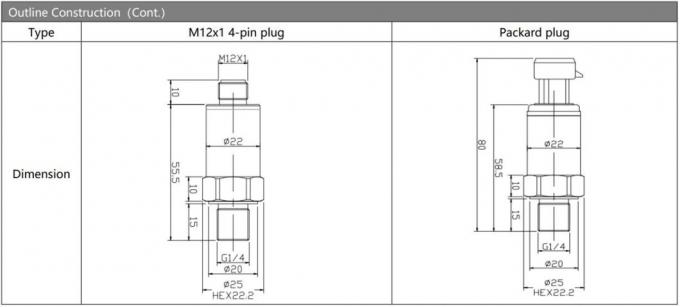

| کد | طرح ساخت و ساز | ||||||||
| 5 | پلگ پیکارد | 6 | کابل خروجی مستقیم مهر و موم شده 1.5 متر | ||||||
| 7 | کانکتور مینی هیرشمن | 8 | کانکتور بزرگ هیرشمن | ||||||
| محدوده اندازه گیری | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد | ||||||||
| کد | منبع برق | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | سایر | ||||||||
| کد | سیگنال خروجی | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||

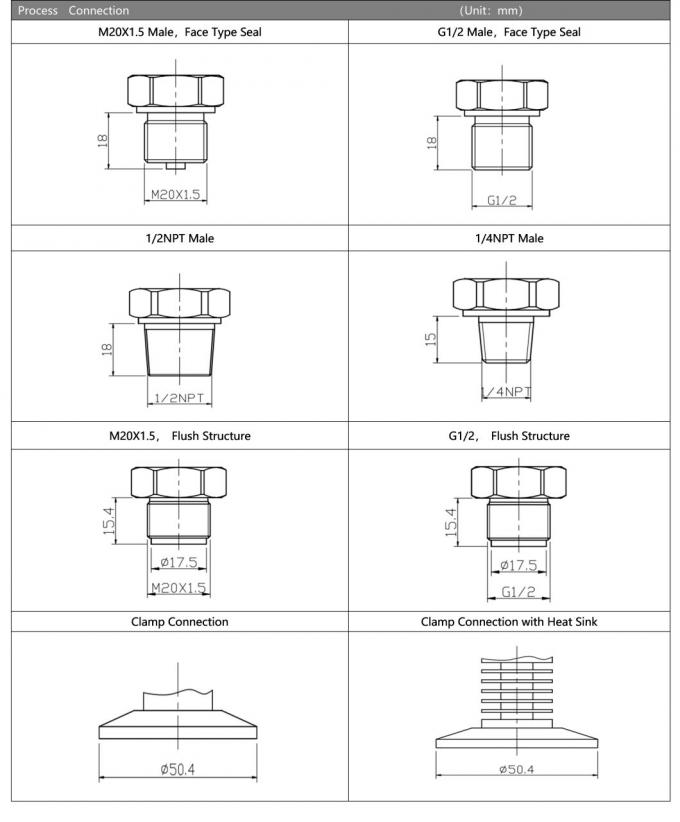

| کد | اتصال فشار | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | سایر ((¢50.4 فلنج) | ||||||||

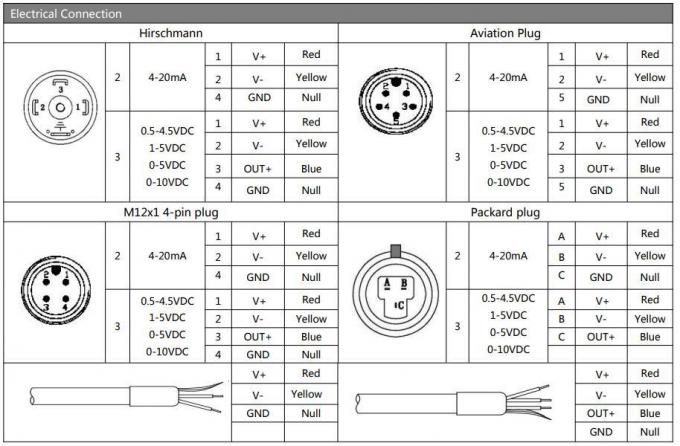

| کد | اتصال الکتریکی | ||||||||
| B1 | هیرشمن | ||||||||
| B2 | PG7 | ||||||||
| B3 | کابل بسته شده خروجی 1.5 متر | ||||||||
| B4 | سایر | ||||||||
| کد | نوع فشار | ||||||||
| G | فشار اندازه گیری | ||||||||
| A | فشار مطلق | ||||||||
| S | فشار مرجع مهر شده | ||||||||
مدت گارانتی برای فرستنده های فشار به مشتریان آرامش می دهد.اطمینان از اینکه هر گونه نقص در مواد یا کار توسط سازنده به سرعت و به طور موثر برطرف می شود.
