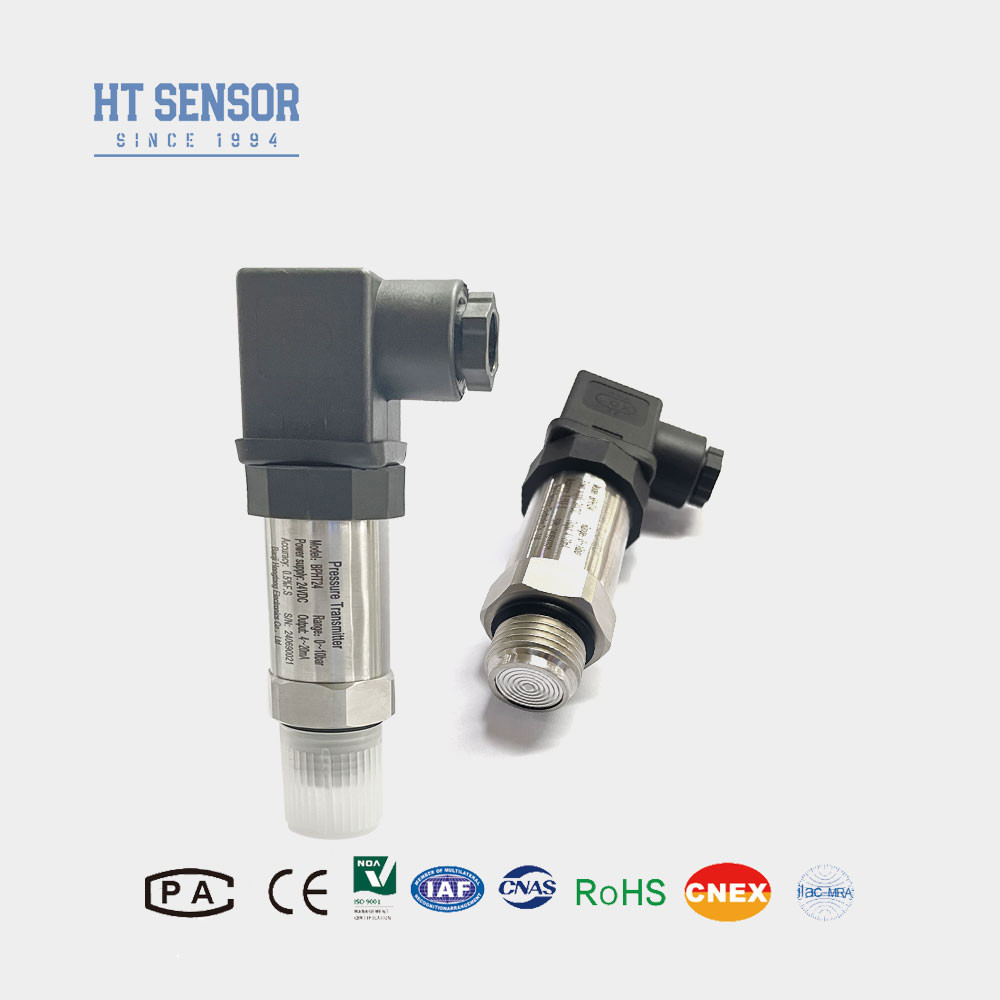

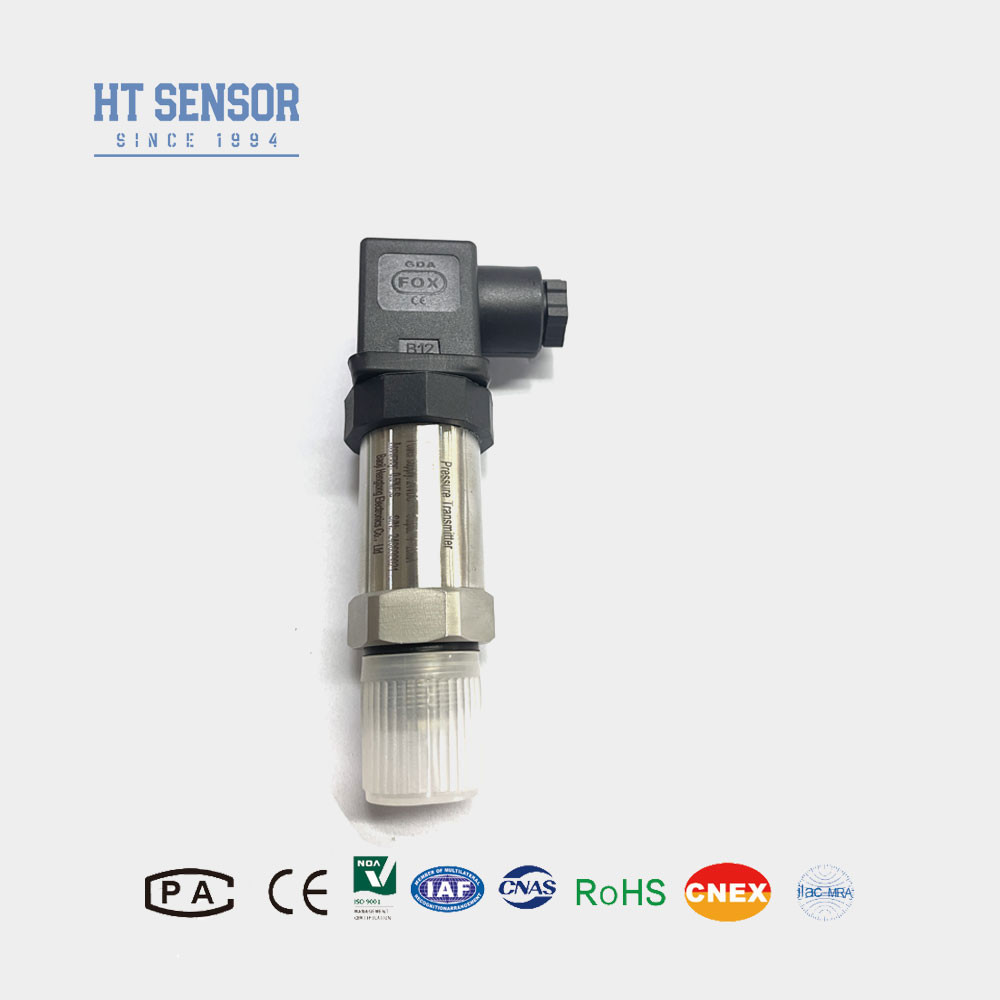

BPHT24 سنسور فشار دیافراگم بالا برای برنامه های کاربردی صنعتی و تجاری
Product Details
| شماره مدل: | BPHT24 | محدوده: | 0-10kpa~35Mpa |
|---|---|---|---|
| قدرت: | 12-32VDC (24VDC) | خروجی: | 4-20 میلی آمپر و غیره |
| اتصال: | M20*1.5 G1/2 | نوع: | سنسور ترانسمیتر فشار دیافراگم فلاش |
| محیط اندازه گیری: | چسب نوشیدنی مایع و غیره | درجه دقت: | 0.5% FS |
| مواد: | فولاد ضد زنگ | سفارشی سازی: | OEM |
| برجسته کردن |
industrial flush diaphragm pressure sensor,commercial flush diaphragm pressure transmitter,top flush diaphragm pressure sensor,commercial flush diaphragm pressure transmitter,top flush diaphragm pressure sensor |
||
Product Description
BPHT24 سنسور فشار دیافراگم بالا برای کاربردهای صنعتی و تجاری
BPHT24حسگر فشار دیافراگم
معرفی فرستنده فشار دیافراگم:
فرستنده فشار دیافراگم BPHT24 تکنولوژی اصلی و قابلیت اطمینان:نوع جلو سیلیکون پخش شده یک سیستم هسته سیلیکون پخش شده وارداتی را اتخاذ می کند و از فناوری تنظیم و جبران دیجیتال استفاده می کنداین تضمین عملکرد قابل اعتماد محصول و خروجی پایدار از سنسور است.
ویژگی های محصولاز سنسور فشار دیافراگم فلش:
1گزینه های مختلف رابط فشار
2برای کاربردهای بهداشتی طراحی شده تا از مقیاس متوسط جلوگیری شود.
3دقت بالا با ساختار فولادی کاملاً ضد زنگ
4پاک کردنش آسونه
| پارامترهای عملکرداز سنسور فشار دیافراگم فلش | |
| محدوده اندازه گیری | 0~10Kpa...~20MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز | 0.02٪ F.S. (معمول) 0.05٪ F.S. (حداکثر) |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمول) ± 0.2%F.S/سال ((حداکثر)) |
| حرکت درجه حرارت نقطه صفر | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی حفاظت | IP65 |
| وزن | ~0.25kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC | |
| پروتکل ارتباطی RS485 | 3.6 ~ 30 ولت / باتری | 4 سیم |
| نکات سفارش |
- در هنگام انتخاب یک محصول، لطفاً اطمینان حاصل کنید که محیط اندازه گیری شده با قسمت های مرطوب شده محصول سازگار است.
- در هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار به عنوان یک صفحه نمایش دیجیتال به عنوان استاندارد شامل نمی شوند.
- در صورت سفارش یک فرستنده با صفحه نمایش LCD یا LED، منبع برق فرستنده باید حداقل 20VDC باشد.
- برای اطمینان از عملکرد قابل اطمینان محصول، توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به درستی زمین گرفته شده اند.
- محصول شامل یک کابل متصل به طور پیش فرض نیست. اگر یک کابل مورد نیاز باشد،سه گزینه مواد در دسترس است - پلی اتیلن مواد پیش فرض مورد استفاده قرار می گیرد اگر دستورالعمل های خاص ارائه نشده باشددر صورت نیاز به یک ماده کابل متفاوت، لطفاً این را در فرم سفارش خود ذکر کنید.
- برای الزامات خاص مانند لرزش شدید، ضربه فوری، یا تداخل الکترومغناطیسی / فرکانس رادیویی قوی، لطفاً به ما اطلاع دهید و این جزئیات را در سفارش خود مشخص کنید.
| راهنمای سفارشاز سنسور فشار دیافراگم فلش | ||||||||
| BPHT24 | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| IX | فرستنده فشار نمایش | IIC/III | صنعت عمومی/ فرستنده فشار صفحه نمایش | |||||
| T | فرستنده فشار مقاوم به دمای بالا | |||||||
| محدوده اندازه گیری | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | سایر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | 2088 پوشش صنعتی | |||||||
| B5 | 2088 پوشش صنعتی با صفحه نمایش | |||||||
| B6 | سایر | |||||||
| کد | نوع فشار | |||||||
| G | فشار اندازه گیری | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر شده | |||||||
