BP93420DIII سنسور فشار فرقی فشار مایع فرستنده فشار فرقی
Product Details
| شماره مدل: | BP93420D-III | سفارشی: | سفارشی |
|---|---|---|---|
| نوع فشار: | فشار دیفرانسیل | بسته حمل و نقل: | بسته بندی استاندارد صادراتی با کارتن |
| مشخصات: | 10kpa~2Mpa | کد HS: | 9026201090 |
| نوع: | ترانسمیتر فشار دیفرانسیل | محیط اندازه گیری: | گاز یا مایع |
| درجه دقت: | 0.25٪، 0.5٪، 0.3٪ | دامنه فشار: | 0-10kpa...~2MPa |
| نمونه ها: | <i>US$ 80/Piece 1 Piece(Min.Order) |</i> <b>80 دلار آمریکا / قطعه 1 قطعه (حداقل سفارش) |</b> <i>Requ | ||
| برجسته کردن |
liquid differential pressure sensor,BP93420DIII pressure transmitter,differential pressure transmitter with warranty,BP93420DIII pressure transmitter,differential pressure transmitter with warranty |
||
Product Description

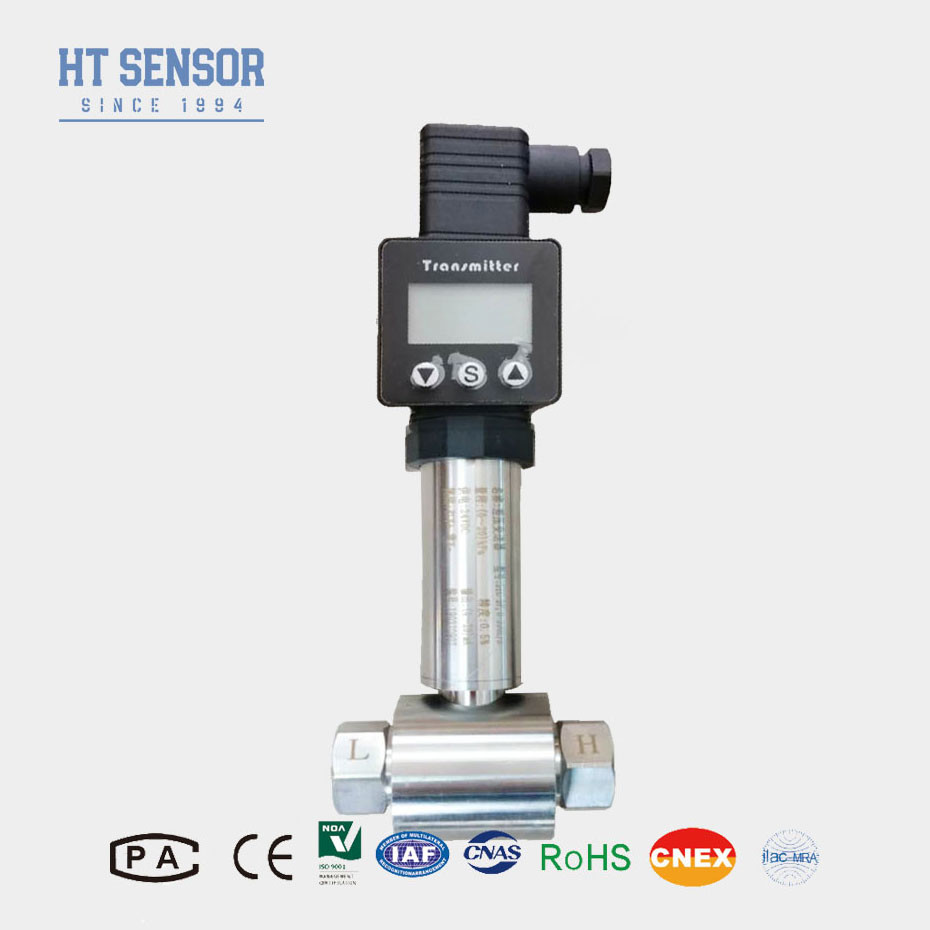

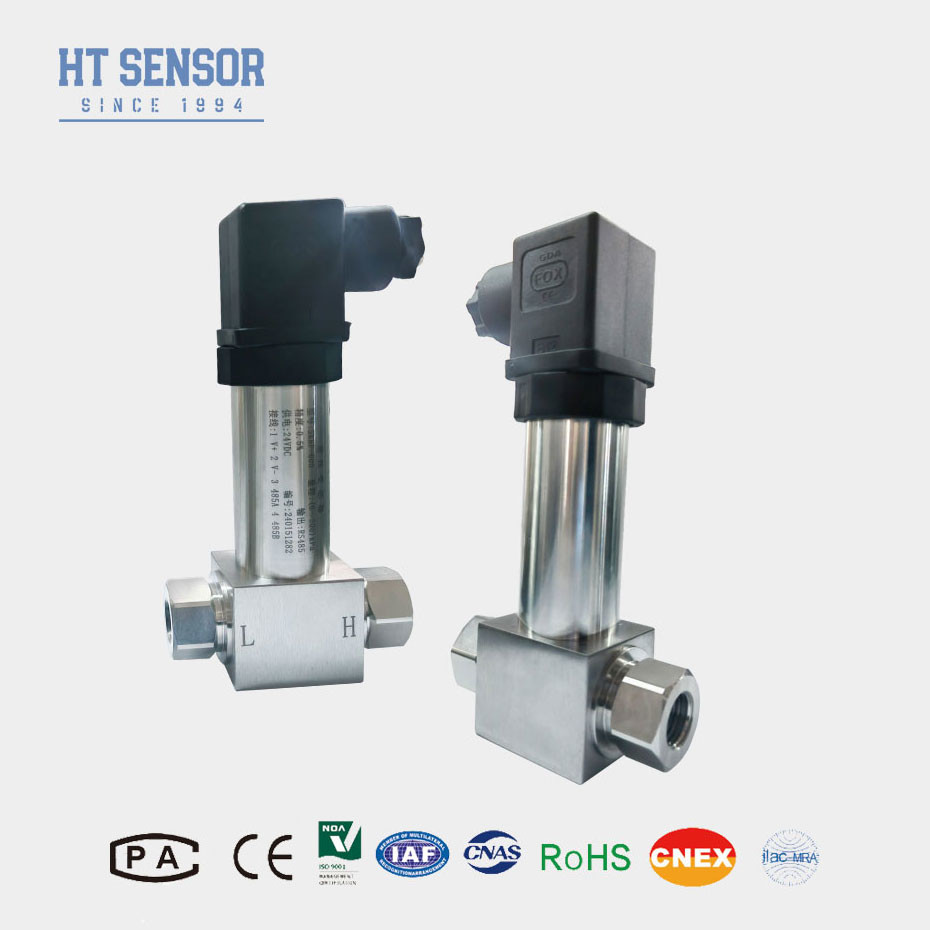

BP93420DIII فشار مایع انتقال دهنده فشار فرقی
انتقال دهنده فشار دیفرانسیل BP93420DIII
معرفی فرستنده فشار دیفرانسیل:
فرستنده فشار فرقی فشار مایع BP93420DIII از یک سنسور سیلیکون پخش شده پیزورسیستیو استفاده می کند.هنگامی که فشار فرقی محیط اندازه گیری بر دیافراگم های موج دار در هر دو انتهای سنسور عمل می کند، سیگنال خروجی از پل Wheatstone بر روی تراشه حسگر رابطه خطی خوبی با فشار دیفرانسیل نشان می دهد، که اندازه گیری دقیق فشار دیفرانسیل را امکان پذیر می کند.آن را مناسب برای مختلف گاز و مایعات فشار فرقی اندازه گیری در صنایع مانند نفت، مواد شیمیایی، انرژی و هیدرولوژی برای کاربردهای لوله کشی.
ویژگی های محصول:
1فرستنده دارای یک طراحی ساختاری فولاد ضد زنگ است، که آن را جمع و جور می کندو آسان برای نصب
2. آن را تحت تعویض شدید درجه حرارت و غربالگری پیری، اطمینان از عملکرد پایدار و قابل اعتماد
3رابط الکتریکی می تواند به عنوان یک گزینه پلاگین یا سیم کشی مستقیم انتخاب شود.
درخواست ها:
1مناسب برای اندازه گیری فشار فرقی گازها یا مایعات مختلف در خط لوله صنایع مانند نفت، مواد شیمیایی، برق و هیدرولوژی است.
2. در فرآیندهای صنعتی در محل مانند نفت، شیمی، فلزات سازی، تولید برق و هیدرولوژی استفاده می شود
3- اندازه گیری فشار برای لوله ها و اتاق های کوره
| پارامترهای عملکرد | |
| محدوده اندازه گیری | 0-10KPa...~2MPa |
| نوع فشار | فشار فرقی |
| اضافه بار یک طرفه | ≤3 برابر محدوده نامی |
| فشار استاتیک | حداقل مقدار بین 5 برابر محدوده نامی یا 7 MPa |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| هیسترز | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| ثبات بلند مدت | ± 0.5% F.S/سال ((≤ 200KPa) ± 0.2% F.S/سال ((> 200KPa) |
| حرکت درجه حرارت صفر | ± 0.01٪FS/oC ((> 100KPa) ، ± 0.02٪FS/oC (≤ 100Kpa) |
| تغییر درجه حرارت در طول زمان | ± 0.01٪FS/oC ((> 100KPa) ، ± 0.02٪FS/oC (≤ 100Kpa) |
| دمای جبران | 0-50°C ((0-10KPa، 0-20KPa) ، 0-70°C،-10-70°C |
| دمای کار | -30 تا 80 درجه |
| دمای ذخیره سازی | -40°C تا 100°C |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | از نظر ذاتی امن و ضد انفجار |
| درجه بندی حفاظت | IP65 |
| وزن | ~0.45kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC |
| نکات سفارش: |
2برای اطمینان از عملکرد قابل اعتماد، نصب یک دسته بندی سه دریچه بین نقطه اندازه گیری و فرستنده توصیه می شود.تضمین فشار آهسته و یکنواخت به اتاق های فشار مثبت و منفی فرستنده.
3در طول نصب، توصیه می شود که رابط های فشار را در هر دو طرف افقی قرار دهید تا تأثیر محل نصب بر محصول به حداقل برسد.
4برای الزامات ویژه ای مانند لرزش شدید، نیروی ضربه فوری، تداخل الکترومغناطیسی قوی یا تداخل فرکانس رادیویی،لطفاً شرکت ما را مطلع کنید و این الزامات را در سفارش مشخص کنید

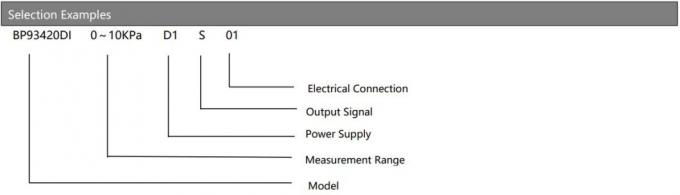

| راهنماي سفارش: | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| DII | فرستنده فشار دیفرانسیل | |||||||
| محدوده اندازه گیری | 0-10KPa...~2MPa | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||

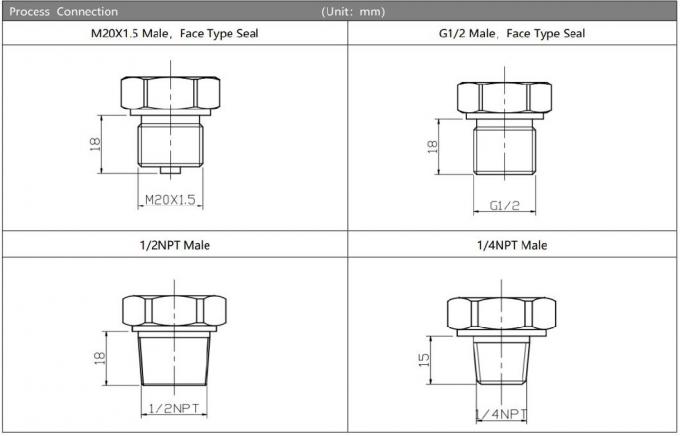

| کد | اتصال فشار | |||||||
| J1 | M20×1.5 مرد | |||||||
| J2 | G1/2 مرد | |||||||
| J3 | G1/4 مرد | |||||||
| J4 | 1/2 NPT مرد | |||||||
| J5 | سایر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | سایر | |||||||
| کد | نوع فشار | |||||||
| D | فشار فرقی | |||||||
| شرکت |
