سنسور فشار صنعتی با دمای بالا 12-32VDC با ساختار فولاد ضد زنگ
Product Details
| شماره مدل: | BP93420-IC | دامنه فشار: | -100KPA-0-10kpa-60Mpa |
|---|---|---|---|
| خروجی: | 4 تا 20mA | قدرت: | 12-32VDC |
| نوع فشار: | فشار سنج، فشار مطلق، مهر و موم شده | نوع ساختار: | فرستنده سنسور فشار صنعتی |
| محیط اندازه گیری: | مایع، گاز | درجه دقت: | 0.5٪ |
| نخ: | G1/4 OEM | سفارشی سازی: | OEM و ODM |
| برجسته کردن |
سنسور فشار صنعتی فولاد ضد زنگ,سنسور فشار صنعتی 12-32VDC,دما بالا سنسور فشار صنعتی,12-32VDC Industrial Pressure Sensor,High Temperature Industrial Pressure Sensor |
||
Product Description

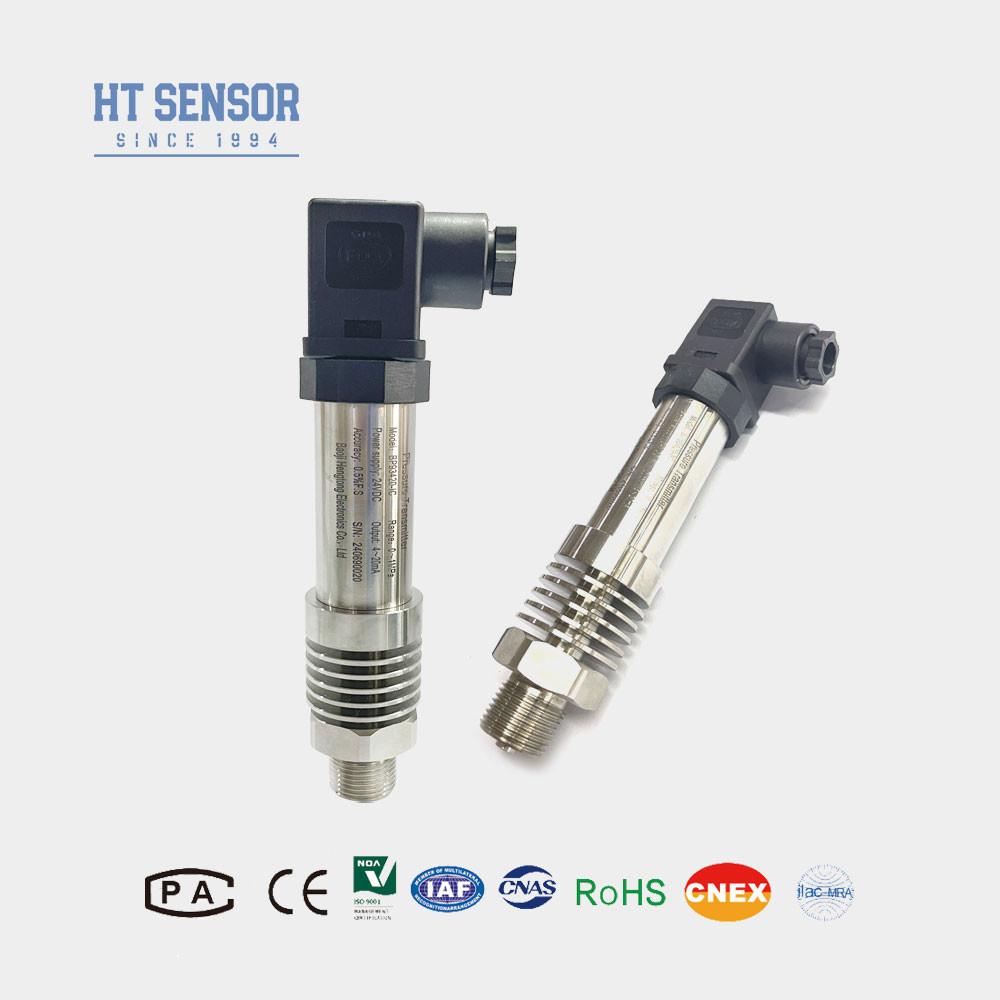

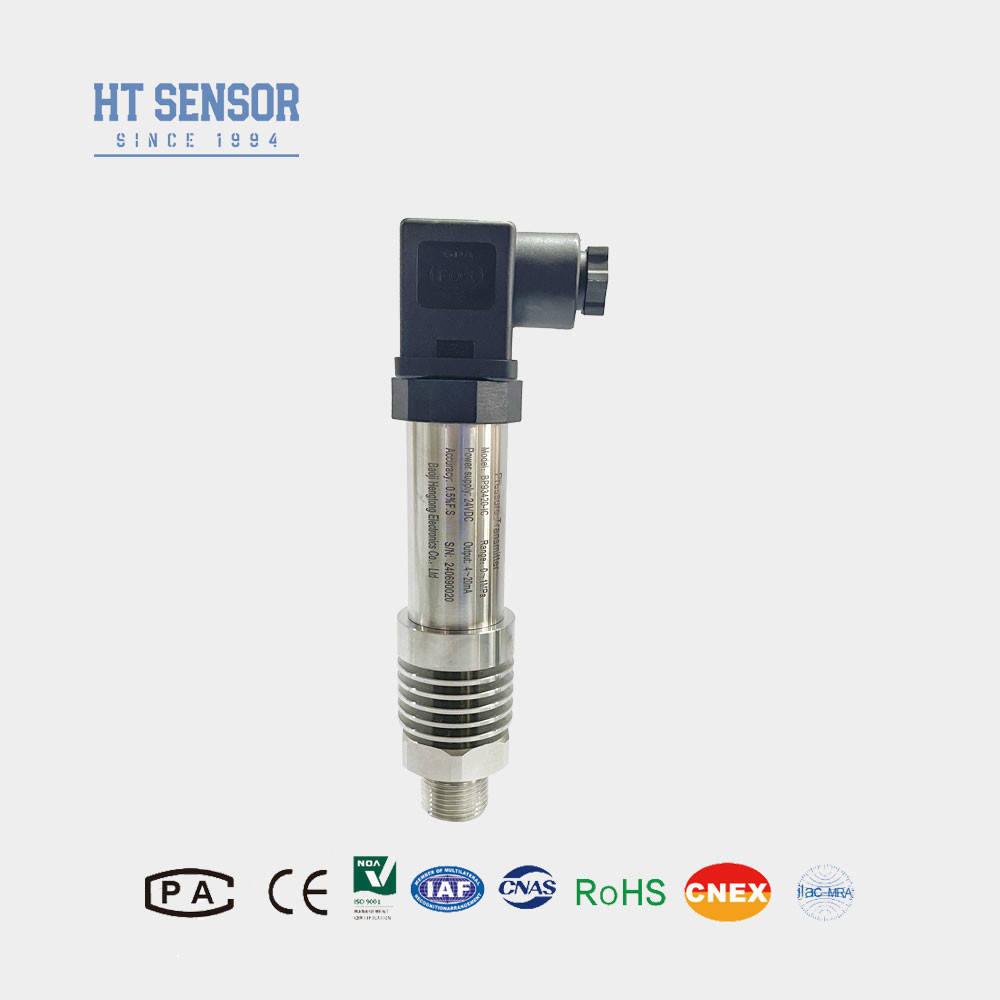

سنسور فشار صنعتی با درجه حرارت بالا با ساختار فولاد ضد زنگ
حسگر فشار صنعتی BP93420IC
معرفی سنسور فشار صنعتی:
BP93420-IC یک فرستنده سنسور فشار صنعتی با دمای بالا است که از هسته پر شده از روغن جدا کننده فشار سیلیکون سری HT19 ما به عنوان عنصر اصلی اندازه گیری استفاده می کند.سنسور به طور موثر فشار محیط اندازه گیری را از طریق یک ساختار تبعید گرما اختصاصی که در فرستنده ادغام شده است، ضبط می کند، کاهش تاثیر دمای بالا بر فشار محصول. این طراحی تخصصی آن را برای محیط های با دمای بالا مناسب می کند.که آن را برای کاربردهایی که شامل نوسانات دمایی یا کار در شرایط بالا است، ایده آل می کند.این به طور گسترده ای در فرآیندهای صنعتی و سیستم هایی که در آن اندازه گیری دقیق و قابل اعتماد فشار حتی در محیط های گرمای بالا مورد استفاده قرار می گیرد، مورد استفاده قرار می گیرد.
ویژگی های محصولاز سنسور فشار صنعتی:
- 1محدوده اندازه گیری گسترده، ساختار فولاد ضد زنگ، اشکال مختلف رابط فشار.
- 2ساختار فولاد ضد زنگ با درجه محافظت IP65
- 3.دقت بالا، ساختاري از فولاد ضد زنگ
- 4اندازه گیری مایعات توسط انسان در محیط های با دمای بالا
درخواست هااز سنسور فشار صنعتی:
- 1اندازه گیری فشار گازها و مایعات غیر خوردنی با استفاده از فولاد ضد زنگ 316L
- 2در صنایع دریایی و هواپیمایی استفاده می شود.
- 3. در فرآیندهای صنعتی در محل مانند نفت ، مواد شیمیایی ، فلزات سازی ، تولید برق و هیدرولوژی استفاده می شود.
- 4استفاده می شود در سیستم های کنترل هیدرولیک و پنوماتیک.
| پارامترهای عملکرد سنسور فرستنده فشار صنعتی | |
| محدوده اندازه گیری | -100kPa... 0kPa ~ 10kPa... 60MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمول) ±0.5٪ (حداکثر) |
| تکرار | 0.1%FS |
| هیسترز | 0.1%FS |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمولا) ± 0.2%F.S/سال ((حداکثر) |
| حرکت درجه حرارت نقطه صفر | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 150 درجه سانتیگراد |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304 یا 316L |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | ex ia IIC T6 Ga |
| درجه بندی حفاظت | IP65 |
| وزن | ~0.4kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC | |
| RS485 | 3.6 ~ 30 ولت | 4 سیم |
| نکات سفارش |
1در هنگام انتخاب یک محصول، لطفا اطمینان حاصل کنید که محیط مورد آزمایش با قسمت تماس محصول سازگار است.
2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل یک صفحه نمایش دیجیتال نیستند.
3. هنگام سفارش یک فرستنده با یک صفحه نمایش LCD یا LED، منبع برق فرستنده نباید کمتر از 20VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول،توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد به زمین متصل شده اند..
5حلقه های O لاستیکی فلورین درجه حرارت کار نامینی برای - 20 °C ~ 250 °C دارند. هنگامی که دمای کار کمتر از - 20 °C باشد، حلقه های مهر و موم نوع EPDM O باید انتخاب شوند.
6اگر شما نیاز به کابل دارید، سه ماده برای انتخاب وجود دارد. اگر دستورالعمل های خاصی داده نشده باشد،مواد کابل پلی اتیلن به طور پیش فرض استفاده می شوداگر مواد مختلف کابل مورد نیاز است، لطفا در فرم سفارش خود را نشان می دهد.
7در صورت نیاز ویژه ای مانند لرزش شدید، ضربه فوری، تداخل الکترومغناطیسی قوی یا فرکانس رادیویی، لطفاً به ما اطلاع دهید و در سفارش خود ذکر کنید.
| راهنمای سفارش | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| IB | انتقال دهنده فشار عمومی | IX | فرستنده فشار نمایش | |||||
| IE | فرستنده فشار هواپیمایی مقاوم به ضربه | IIC/III | صنعت عمومی/ فرستنده فشار صفحه نمایش | |||||
| اگر | فرستنده فشار ضد رطوبت | IIE/IIIE | انتقال دهنده فشار عمومی/نمایشگر | |||||
| IN | فرستنده فشار اختصاصی تهویه مطبوع | |||||||
| IC | فرستنده فشار درجه حرارت بالا | |||||||
| IQ/IQT | دیافراگم بزرگ / فرستنده فشار دمای بالا | |||||||
| محدوده اندازه گیری | -0.1. . .0~001...100MPa | |||||||
| (0-X) Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | سایر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | 2088 پوشش صنعتی | |||||||
| B5 | 2088 پوشش صنعتی با صفحه نمایش | |||||||
| B6 | سایر | |||||||
| کد | نوع فشار | |||||||
| G | فشار اندازه گیری | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر شده | |||||||
