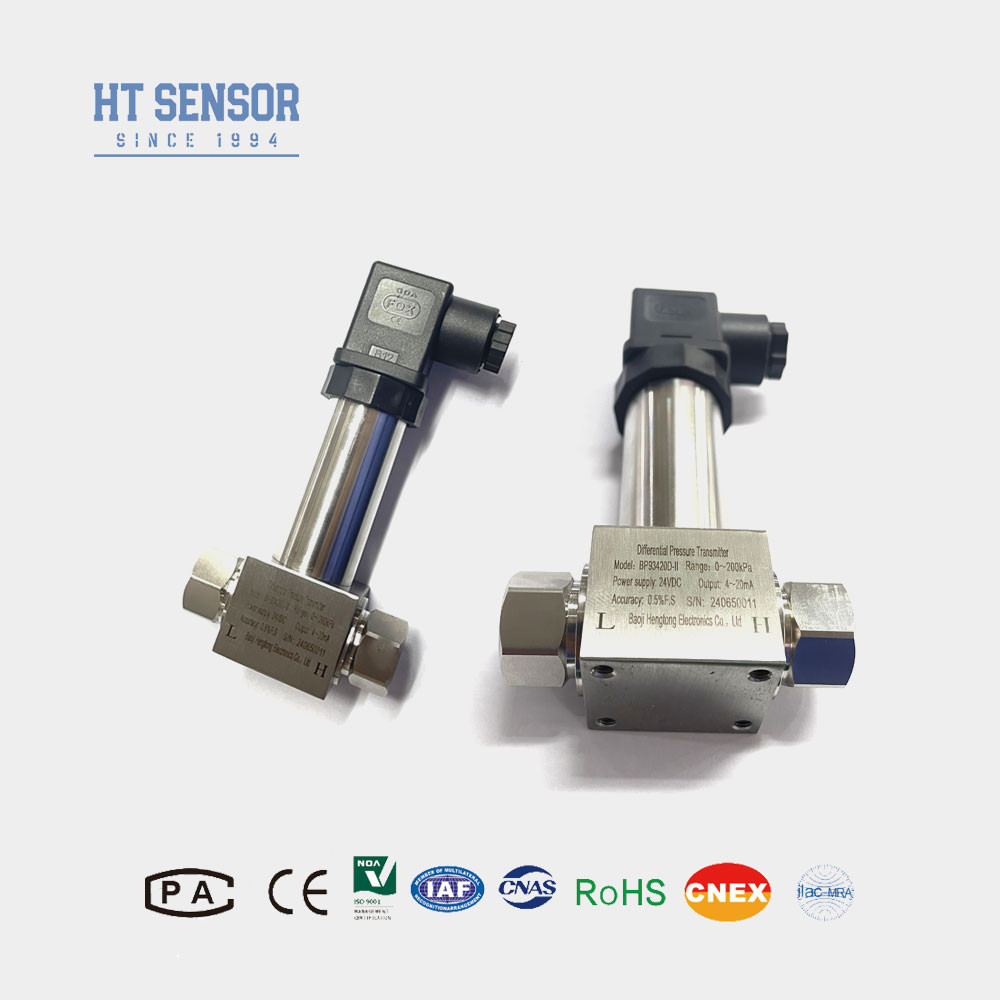

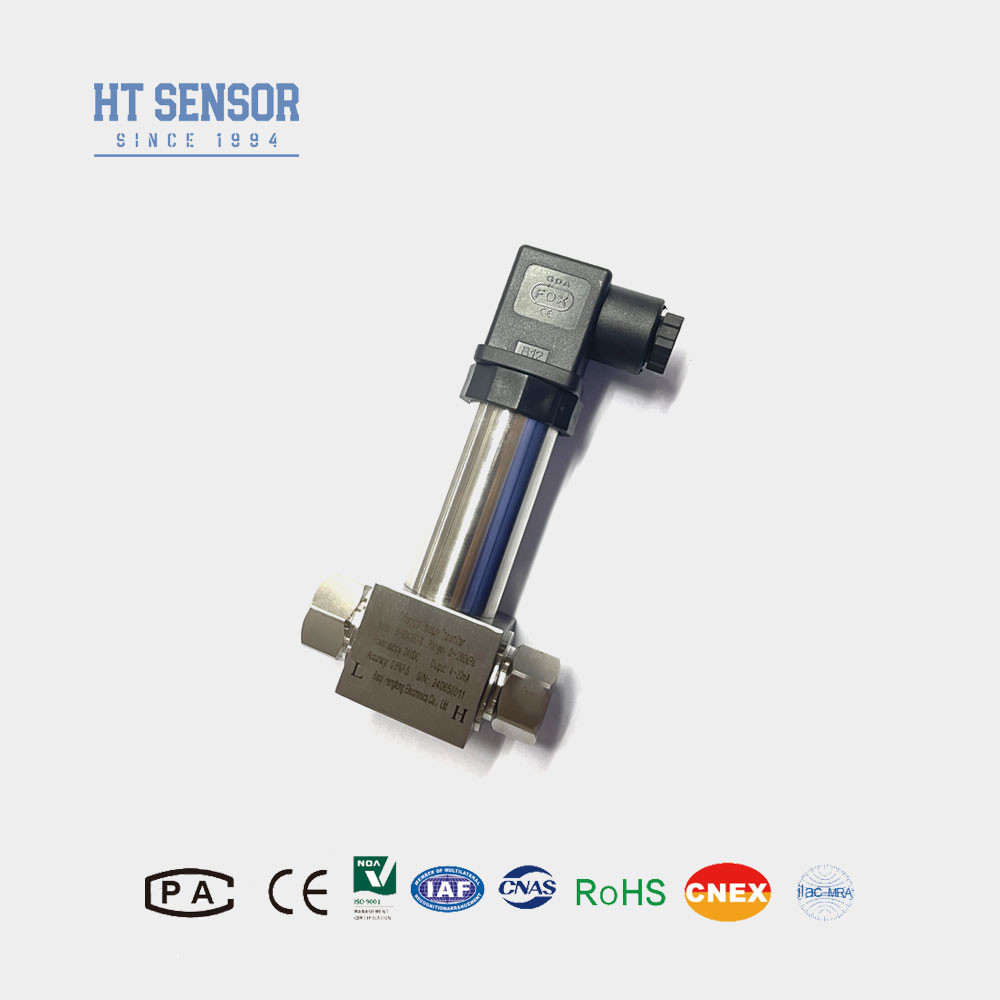

BP93420DII فرستنده فشار تفاوتی با فرستنده سنسور فشار طراحی فشرده و آسان نصب
Product Details
| Modle: | BP93420D-II | Range: | 0-10kpa~2Mpa |
|---|---|---|---|
| Power: | 24VDC(12-32VDC) | Output: | 4-20mA RS485 and so on |
| Material: | Stainless steel | Thread: | Male or female can be OEM |
| Pressure Type: | Differential Pressure transmitter | Protection Class: | IP65 |
| Test medium: | Air oil and water | Connector: | Big DIN |
| برجسته کردن |
آسان نصب فرستنده فشار فرقی,انتقال دهنده فشار دیفرانسیل BP93420DII,فرستنده فشارهای فرقی فشرده,BP93420DII Differential Pressure Transmitter,Compact Differential Pressure Transmitter |
||
Product Description
فرستنده فشار دیفرانسیل با سنسور فشار دیفرانسیل سیلیکون دیفوز
BP93420DIIDفرقیPريسورفرستنده
معرفی فرستنده فشار دیفرانسیل:
فرستنده فشار دیفرانسیل BP93420DII از یک سنسور سیلیکون دیفوز پیزورسیستیو استفاده می کند. تفاوت فشار گاز و مایع اندازه گیری و خروجی می شود که می تواند نمایش داده شود.این روش برای اندازه گیری تفاوت فشار گازها و مایعات مختلف در خط لوله در صنایع مانند نفت قابل استفاده است.، مواد شیمیایی، برق، هیدرولوژی و غیره
ویژگی های محصولاز فرستنده فشار دیفرانسیل:
- فرستنده طراحی ساختار فولاد ضد زنگ، ساختار جمع و جور و نصب آسان را اتخاذ می کند.
- پس از جبران شدید دما و غربالگری پیری، برای اطمینان از عملکرد پایدار و قابل اعتماد.
- رابط الکتریکی می تواند اتصال خارجی یا مستقیم باشد.
درخواست هااز فرستنده فشار دیفرانسیل::
- 1مناسب برای اندازه گیری فشار فرقی گاز ها یا مایعات مختلف در خط لوله در صنایع نفتی، شیمیایی، برق، هیدرولوژی و سایر صنایع است.
- 2در کنترل فرآیند های صنعتی استفاده می شود.
- 3اندازه گیری فشار فرقی لوله و کورهايرس
| پارامترهای عملکرداز فرستنده فشار دیفرانسیل: | |
|---|---|
| محدوده اندازه گیری | 0-10KPa......~2MPa |
| نوع فشار | فشار فرقی |
| اضافه بار یک طرفه | ≤3 برابر محدوده نامی |
| فشار استاتیک | حداقل مقدار بین 5 برابر محدوده نامی یا 7 MPa |
| دقت @ 25°C | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| هیسترز | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| ثبات بلند مدت | ± 0.5% F.S/سال ((≤ 200KPa) ± 0.2% F.S/سال ((> 200KPa) |
| حرکت درجه حرارت صفر | ±0.01٪FS/°C ((>100KPa) ، ±0.02٪FS/°C (≤100Kpa) |
| تغییر درجه حرارت در طول زمان | ±0.01٪FS/°C ((>100KPa) ، ±0.02٪FS/°C (≤100Kpa) |
| دمای جبران | 0-50°C ((0-10KPa، 0-20KPa) ، 0-70°C ،-10-70°C |
| دمای کار | -30°C تا 80°C |
| دمای ذخیره سازی | -40°C تا 100°C |
| ارتعاش | 10g،55Hz 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | از نظر ذاتی امن و ضد انفجار |
| درجه بندی حفاظت | IP65 |
| وزن | ~0.45kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
|---|---|---|
| 4 ′′20mA | 1230VDC | سیم 2/3/4 |
| 0 ¥10 / 20mA |
3 سیم |
|
| 0/1 ¥5V | ||
| 0.5 ٫4.5 ولت | 5VDC |
| نکات سفارشاز فرستنده فشار دیفرانسیل: |
1هنگام انتخاب محصول، لطفاً اطمینان حاصل کنید که محیط آزمایش با قسمت های تماس محصول (فولاد ضد زنگ 304 یا 316L) سازگار است.
2برای اطمینان از عملکرد قابل اعتماد، it is recommended to install three valve tubes between the measuring point and the transmitter to ensure that the pressure of the positive and negative pressure chamber of the transmitter is slow and uniform. اگر اضافه بار یک طرف جدی باشد ، سنسور آسیب خواهد دید
3در هنگام نصب، رابط های فشار در هر دو انتهای باید افقی قرار داده شود تا تأثیر موقعیت نصب بر محصول به حداقل برسد.
4در صورت نیاز ویژه ای مانند لرزش شدید، شوک لحظه ای، تداخل الکترومغناطیسی قوی یا تداخل فرکانس رادیویی، لطفاً به ما اطلاع دهید و در سفارش ذکر کنید.
5در صورت سفارش یک فرستنده با یک صفحه نمایش LCD یا LED، منبع برق فرستنده نباید کمتر از 20VDC باشد.
| راهنمای سفارشاز فرستنده فشار دیفرانسیل: | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| DII | فرستنده فشار دیفرانسیل | |||||||
| محدوده اندازه گیری | 0-10KPa......~2MPa | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4 ¢ 20mADC | S5 | 020mADC | |||||
| S2 | 1 ′′5VDC | S6 | 0 ≈ 10VDC | |||||
| S3 | 0-5VDC | S7 | 0.5 ٫4.5VDC | |||||
| S4 | 010mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×1.5 مرد | |||||||
| J2 | G1/2 مرد | |||||||
| J3 | G1/4 مرد | |||||||
| J4 | 1/2 NPT مرد | |||||||
| J5 | سایر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | سایر | |||||||
| کد | نوع فشار | |||||||
| D | فشار فرقی | |||||||
