معرفیسنسور فشار صنعتی فرستنده:

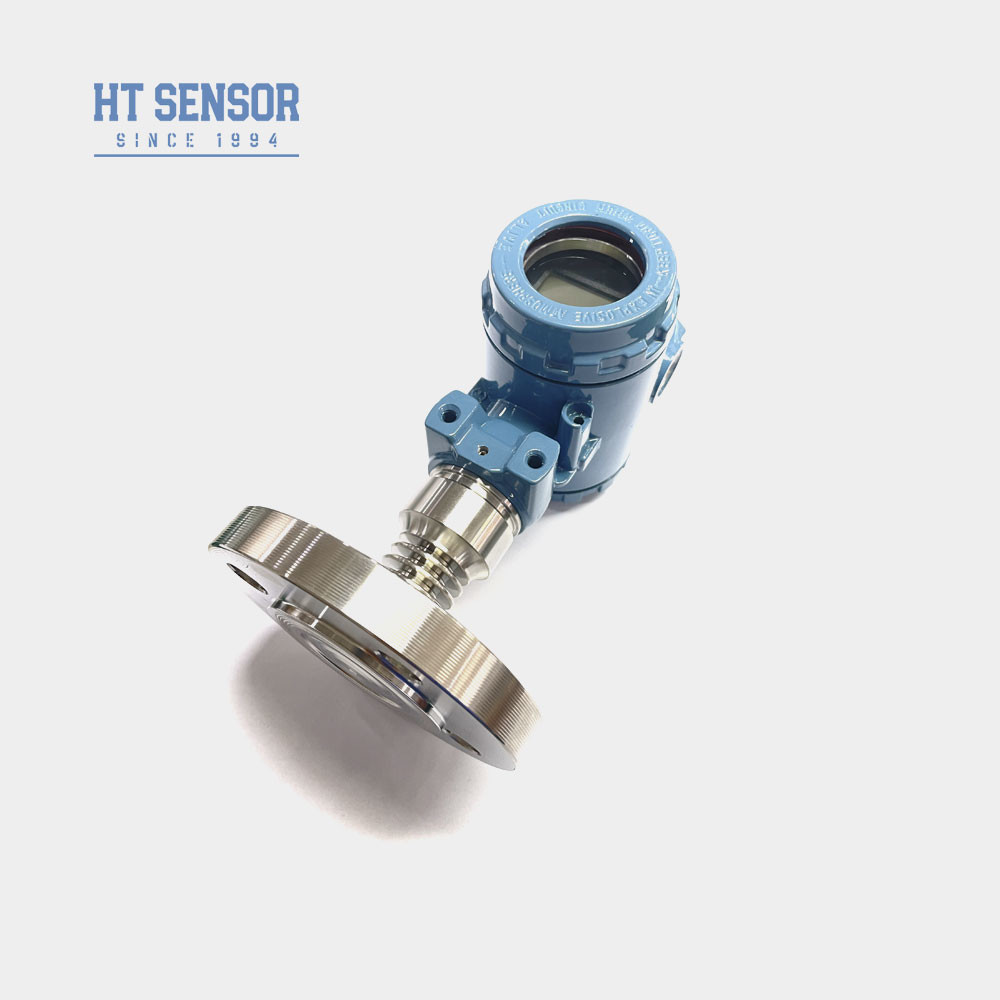

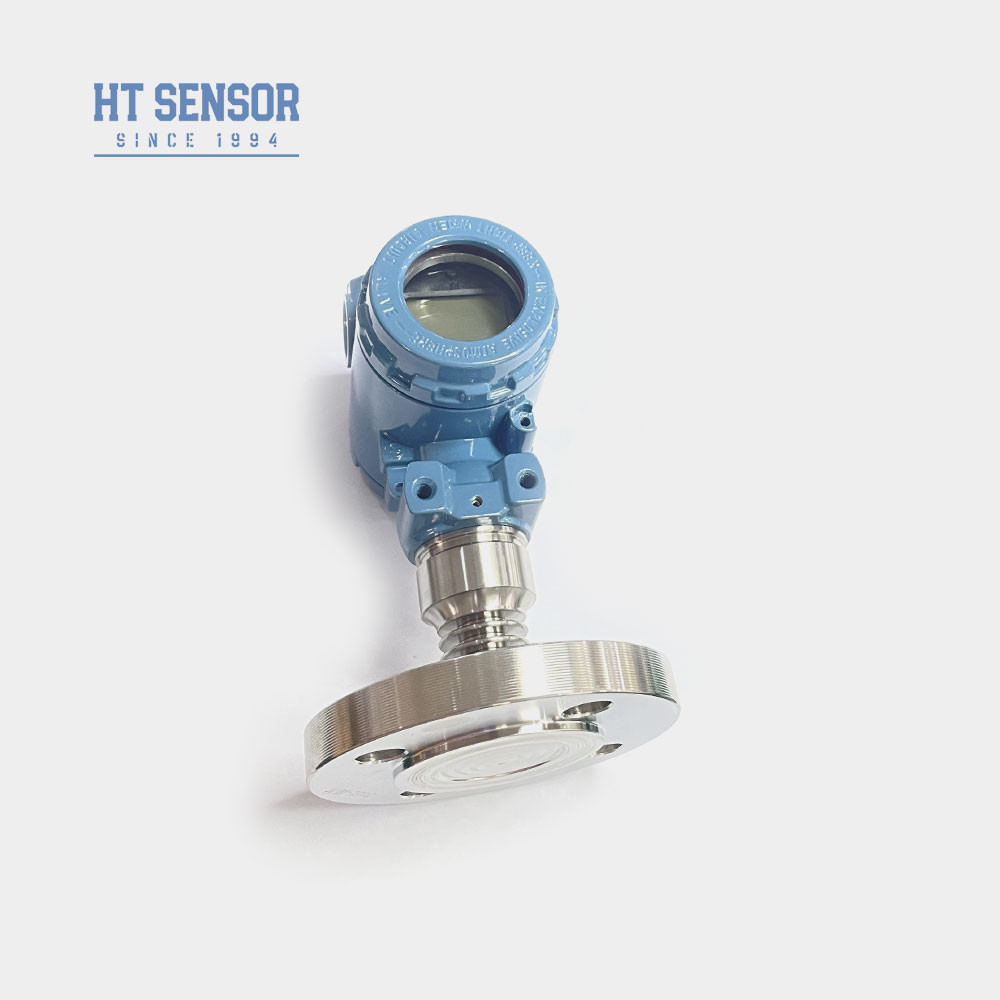

فرستنده فشار دمای بالا BP93420-IIIF از هسته پر از روغن فیلم مقاومت سیلیکون سری HT به عنوان عنصر اندازه گیری سیگنال استفاده می کند.اتصال فرآیند آن شامل جوش مستقیم یک دیافراگم عایق 316L و فلنج تطبیقی، که اندازه گیری دقیق فشار را تضمین می کند. بخاری سفارشی برای سازگار شدن با محیط های دما بالا طراحی شده است. در داخل محفظه فولاد ضد زنگ،مدار پردازش سیگنال سیگنال سنسور را به یک سیگنال خروجی استاندارد تبدیل می کند (4-20mA).
| پارامترهای عملکردسنسور فشار صنعتی فرستنده |
| محدوده اندازه گیری |
-100kPa... 0kPa 35kPa... 20MPa |
| نوع فشار |
فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار |
≤ 1.5 برابر محدوده نامی |
| دقت @ 25°C |
±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز |
0.02٪ F.S. (معمول) 0.05٪ F.S. (حداکثر) |
| ثبات بلند مدت |
± 0.1%F.S/سال ((معمول) ± 0.2%F.S/سال ((حداکثر)) |
| حرکت درجه حرارت نقطه صفر |
± 0.02%F.S/°C ((≤100KPa) ± 0.01%F.S/°C ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل |
± 0.02%F.S/°C ((≤100KPa) ± 0.01%F.S/°C ((>100KPa) |
| پاسخ فرکانسی |
2.4khz |
| دمای جبران |
0-70°C ((≤10mpa، قابل تنظیم) |
| دمای کار |
-20°C تا 80°C |
| دمای ذخیره سازی |
-40°C تا 120°C |
| ارتعاش |
10g،55Hz 2kHz |
| مواد مسکن |
304۳۱۶ لیتر |
| مواد دیافراگم |
316L |
| مقاومت عایق |
100MΩ 100VDC |
| درجه بندی حفاظت |
IP65 |
| مهر O-Ring |
لاستیک فلورو |
| وزن |
4 کیلوگرم |
ویژگی های محصولفرستنده سنسور فشار صنعتی:
- 1. طیف گسترده ای از اندازه گیری سفارشی، انواع گزینه های رابط فشار
2. انواع گزینه های سیگنال خروجی
3. دکمه قابل تنظیم صفر و مقیاس کامل
4. دقت بالا، اتصال فرآیند بی عمل متعدد
برنامه های کاربردیفرستنده سنسور فشار صنعتی:
- مناسب برای اندازه گیری گاز و مایعات غیر خوردنی 316L.
- برای پردازش بی عمل در صنایع پزشکی، بیوفارماسیوتیک، بهداشت مواد غذایی و سایر صنایع استفاده می شود.
- این ماده در صنایع کاغذی و شیمیایی و همچنین در سطوح فاضلاب و نوشیدنی ها استفاده می شود.
| سیگنال خروجی ofفرستنده سنسور فشار صنعتی |
ولتاژ تغذیه |
نوع خروجی |
| 4 تا 20mA |
12 ~ 30VDC |
سیم 2/3/4 |
| 0~10/20mA |
3 سیم |
| 0/1 تا 5 ولت |
| 0/1 ~ 10 ولت |
| راهنمای سفارشسنسور فشار صنعتی فرستنده |
| BP93420XX |
فرستنده فشار |
| |
کد |
طرح ساخت و ساز |
| IB |
انتقال دهنده فشار عمومی |
IX |
فرستنده فشار نمایش |
| IE |
فرستنده فشار هواپیمایی مقاوم به ضربه |
IIC/III |
صنعت عمومی/ فرستنده فشار صفحه نمایش |
| اگر |
فرستنده فشار ضد رطوبت |
IIE/IIIE |
انتقال دهنده فشار عمومی/نمایشگر |
| IN |
فرستنده فشار اختصاصی تهویه مطبوع |
|
|
| IC |
فرستنده فشار درجه حرارت بالا |
|
|
| IQ/IQT |
دیافراگم بزرگ / فرستنده فشار دمای بالا |
|
|
| |
محدوده اندازه گیری |
-100kPa... 0kPa ~ 35kPa... 3.5MPa |
| (0-X) Kpa یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد |
| |
کد |
منبع برق |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
سایر |
| |
کد |
سیگنال خروجی |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
کد |
اتصال فشار |
| J1 |
M20×15 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
سایر |
| |
کد |
اتصال الکتریکی |
| B1 |
هیرشمن |
| B2 |
پلگ PG7 |
| B3 |
خروجی کابل مهر شده |
| B4 |
2088 پوشش صنعتی |
| B5 |
2088 پوشش صنعتی با صفحه نمایش |
| B6 |
سایر |
| |
کد |
نوع فشار |
| G |
فشار اندازه گیری |
| A |
فشار مطلق |
| S |
فشار مرجع مهر شده |
سوالات عمومی:
1س: ویژگی های فرستنده های سنسور فشار شما چیست؟
ج: فرستنده های سنسور فشار ما با دقت بالا، دوام و عملکرد عالی و امکان سفارشی سازی مشخص می شوند.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را برای پاسخگویی به نیازهای خاص از طریق خدمات OEM و ODM خود سفارشی کنند.
3سوال: ظرفیت تولیدی شما چقدر است؟
ج: تأسیسات تولیدی ما توانایی تولید 30،000 فرستنده سنسور فشار در ماه را دارند، که تضمین می کند که ما می توانیم سفارشات بزرگ را برآورده کنیم.توصیه می شود که با تیم فروش ما از قبل برای برنامه ریزی تولید و تحویل بدون مشکل تماس بگیرید..
4. س: زمان تحویل معمول چیست؟
A: مدل های استاندارد معمولاً مدت تحویل 5 ~ 8 روز کاری دارند ، در حالی که محصولات سفارشی ممکن است متفاوت باشند.
5س: قیمت محصولات چطوره؟ تخفیف هست؟
ج: ما قیمت رقابتی با تخفیف در دسترس برای سفارشات عمده یا مشارکت های بلند مدت ارائه می دهیم.
6. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: محصولات ما با یک گارانتی 24 ماهه از تاریخ ارسال می آیند، و خدمات پس از فروش ما تضمین پاسخ سریع در عرض 24 ساعت همراه با پشتیبانی آموزش از راه دور آنلاین
