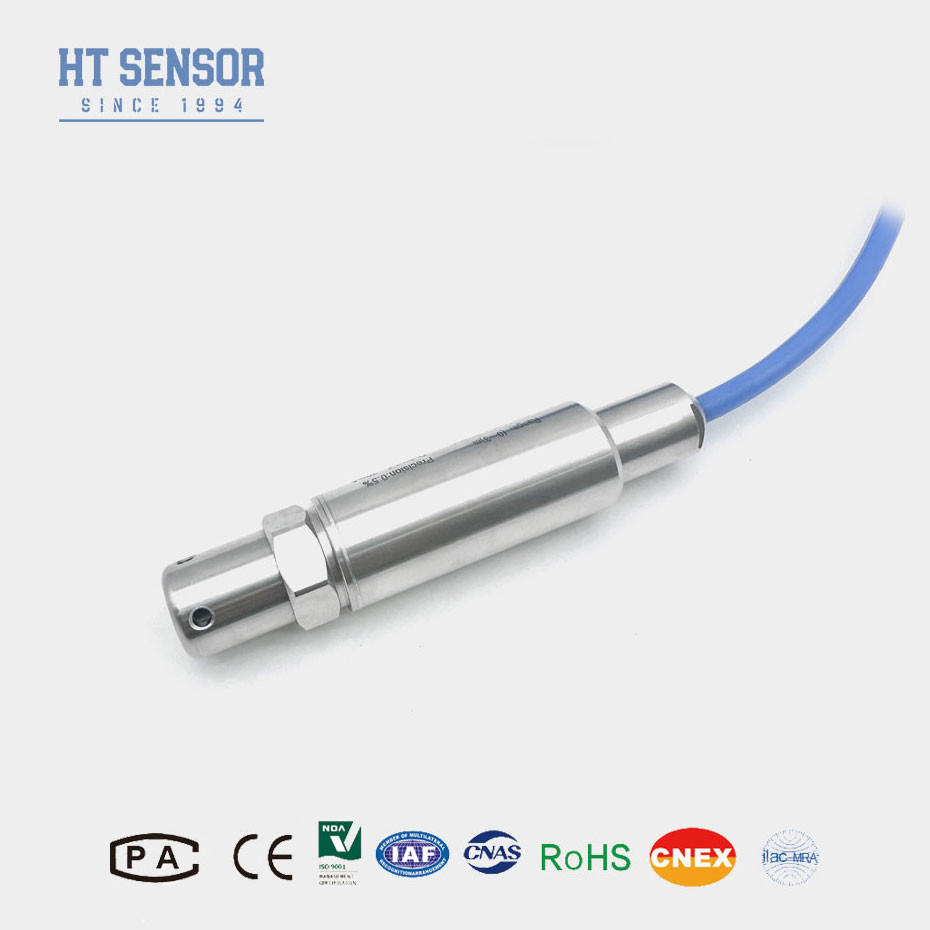

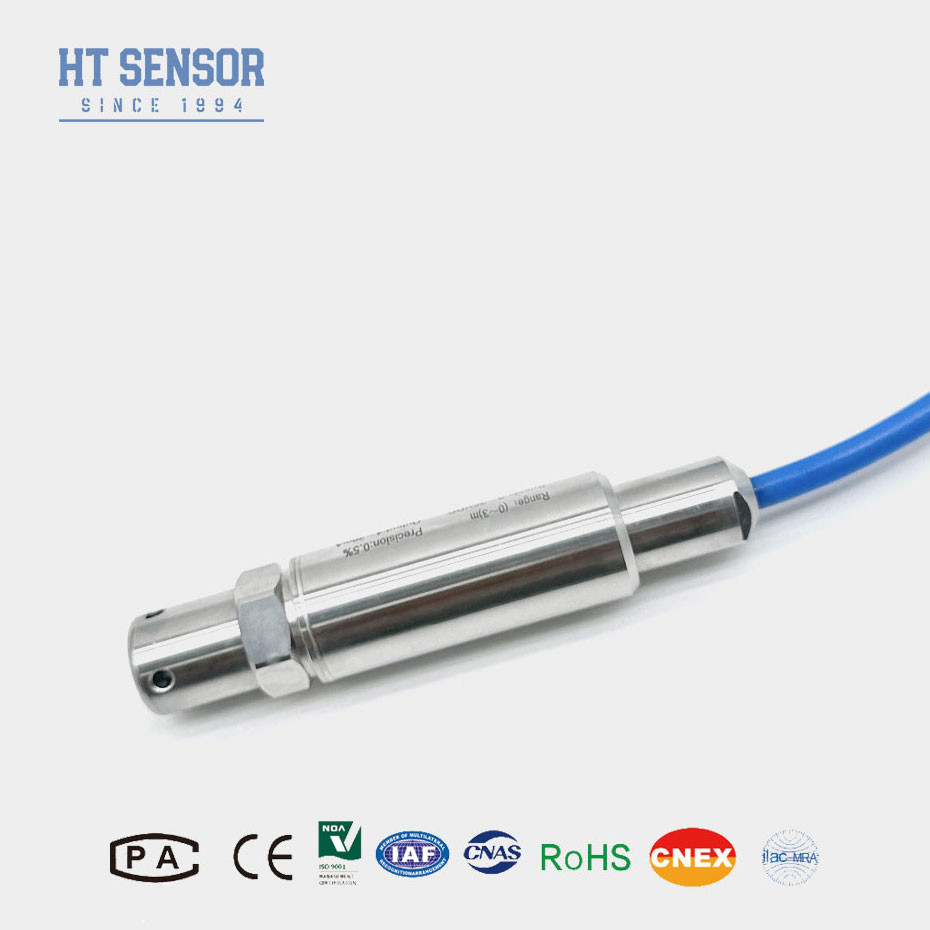

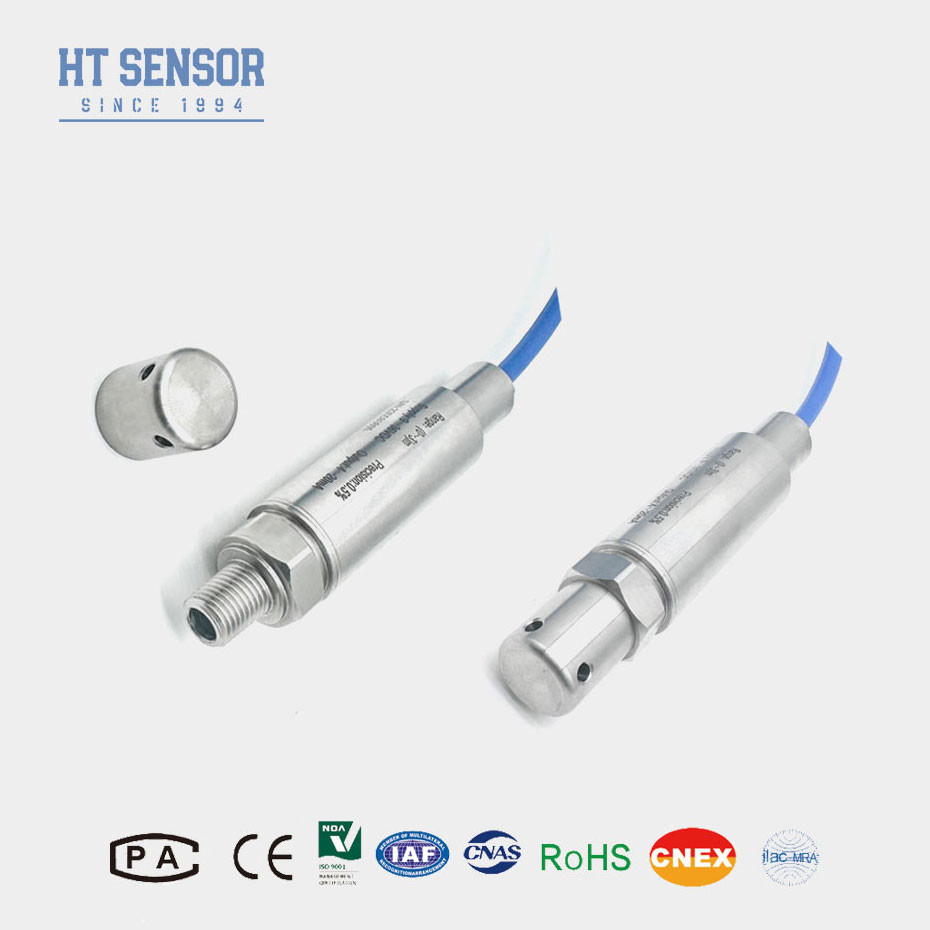

فرستنده سطح هیدروستاتیک فولاد ضد زنگ 4-20mA سری BH93420-I
Product Details
| شماره مدل: | BH93420-I | فرم خروجی: | 4-20mA یا RS485 |
|---|---|---|---|
| رتبه Ip: | IP68 | دقت: | ≤±0.5%F.S |
| جنس دیافراگم: | فولاد 316L | وزن خالص: | 0.3 کيلو بدون کابل |
| بسته حمل و نقل: | کارتن | منشاء: | شان شی |
| کد HS: | 90261000 | قابلیت ارائه: | 1000-3000 |
| نوع نصب: | نوع شناور | فرایند تولید: | سنسور سیلیکون پخش شده |
| نوع پروب: | نوع پروب | ||
| برجسته کردن |
فرستنده سطح هیدروستاتیک 4-20mA,فرستنده سطح هیدروستاتیک فولاد ضد زنگ,فرستنده سطح هیدروستاتیک سری BH93420-I,Stainless Steel Hydrostatic Level Transmitter,BH93420-I Series Hydrostatic Level Transmitter |
||
Product Description
BH93420-Iفرستنده سطح هیدروستاتیک
معرفیفرستنده سطح هیدروستاتیک:
BH93420-منفرستنده سطح هیدروستاتیک برای اندازه گیری دقیق و قابل اعتماد سطح در انواع برنامه های مایع طراحی شده است. submersible level sensors offer the best price performance ratio in the industry by utilizing the latest in MEMs piezo-resistive technology using corrosion resistance 316L stainless steel (Hastelloy C276 optional). این دستگاه فشار زیر آب یک راه حل عالی برای نظارت بر سطح برای کاربردهای داخلی و خارجی است.
فرستنده سطح هیدروستاتیکیک راه حل همه کاره و قابل اعتماد برای اندازه گیری دقیق سطح در برنامه های کاربردی متنوع است. ساخت و ساز قوی و فناوری پیشرفته آن عملکرد طولانی مدت و حداقل نگهداری را تضمین می کند
ویژگی های محصول
1.جبران دمای رقمی: اندازه گیری های دقیق در طیف گسترده ای از دمای.
2محدوده اندازه گیری: در محدوده 0-1m تا 0-200m H2O در دسترس است.
3سیگنال خروجی: 4-20mA، 0-5VDC، یا خروجی های دیجیتال (RS485، Modbus).
4دقت: ± 0.1% FS برای اندازه گیری دقیق سطح.
5ماده: پوشش فولاد ضد زنگ برای مقاومت در برابر خوردگی
کاربردها:
* مخازن سطح مایع
* مخازن سوخت بنزین و دیزل
* کانال های آب فاضلاب
* اندازه گیری سطح آب های زیرزمینی
پارامترهای عملکرد:
| محدوده اندازه گیری | 0~10m...400mH2O |
| اضافه بار | ≤ 2٪ از محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمول) ±0.5٪ (حداکثر) |
| تکرار | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| هیسترز | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| ثبات بلند مدت | ± 0.2%F.S/سال (حداکثر.) |
| حرکت درجه حرارت نقطه صفر | ±1.5%F.S. (معمول) ±2%F.S. (حداکثر) |
| حرکت درجه حرارت در مقیاس کامل | ±1.5%F.Sr ((نوع) ±2%F.S (حداکثر.) |
| دمای جبران | 0-50°C (0-1m. 0-2m) ); 0-70oC |
| دمای کار | -20 تا 80 درجه سانتیگراد |
| دمای ذخیره سازی | -30 تا 100 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 1Cr18Ni9Ti |
| مواد دیافراگم | فولاد ضد زنگ 316L |
| مقاومت عایق | >=100MΩ@100VDC |
| درجه بندی ضد انفجار | ExiaIICT6 |
| درجه بندی حفاظت | IP67، IP68 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.3 کیلوگرم (بدون کابل) |
| مواد کابل | پلی اتیلن، پلی اورتان |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC | |
| پروتکل ارتباطی RS485 | 3.6 ~ 30 ولت / باتری | 4 سیم |
نکات سفارش:
هنگامی که در نظر گرفتن خرید فرستنده های فشار سیلیکون منتشر شده، مهم است که چندین عامل را ارزیابی کنید تا اطمینان حاصل شود که محصول انتخاب شده نیازهای کاربردی خاص شما را برآورده می کند.در زیر یک راهنمای جامع برای کمک به شما در طول فرآیند سفارش است
1لطفا اطمینان حاصل کنید که محیط اندازه گیری با اجزای محصول در تماس با آن در طول انتخاب سازگار است.
2تراکم محیط اندازه گیری باید مشخص شود.
3برای تداخل الکترومغناطیسی یا فرکانس رادیویی قوی، لطفا جزئیات را به شرکت ما ارائه دهید و آن را در سفارش نشان دهید.
4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد زمین گرفته شده اند.
5سازگاری مواد
مواد خانه و کابل: اطمینان حاصل کنید که مواد مورد استفاده در فرستنده (به عنوان مثال فولاد ضد زنگ، PVC، PTFE) با مایع مورد اندازه گیری سازگار است.به خصوص اگر با مواد خوردنی یا تهاجمی برخورد کنید.
| نظم راهنما: | ||||||||
| BH93420 | کد | طرح ساخت و ساز | ||||||
| من | فرستنده فشار | |||||||
| محدوده اندازه گیری | 0~10m...400mH2O | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | S8 | RS485 | |||||
| کد | نوع فشار | |||||||
| G | فشار اندازه گیری | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر شده | |||||||
| کد | مواد | |||||||
| 01 | 304 فولاد ضد زنگ | |||||||
| 02 | فولاد ضد زنگ 316L | |||||||
| کد | مواد کابل | |||||||
| C1 | PE | |||||||
| C2 | PU | |||||||
سوالات متداول:
1یک فرستنده سطح سیلیکون غوطه ور چیست؟
یک فرستنده سطح غوطه ور سیلیکون منتشر شده یک دستگاه است که برای اندازه گیری سطح مایع با غوطه ور کردن سنسور در مایع استفاده می شود.از تکنولوژی سیلیکون منتشر شده برای ارائه اندازه گیری دقیق و قابل اعتماد بر اساس فشار هیدروستاتیک استفاده می کند.
2فرستنده سطح آبي سيليکوني چطور کار ميکنه؟
فرستنده فشار هیدروستاتیک اعمال شده توسط ستون مایع بالای سنسور را اندازه گیری می کند. این فشار به یک سیگنال الکتریکی تبدیل می شود.که سپس برای تعیین سطح مایع پردازش می شود.
3ویژگی های اصلی این نوع فرستنده چیست؟
دقت بالا
ساخت و ساز محکم
جبران دمای
ثبات بلند مدت
نصب آسان
4از چه موادي براي ساخت اين فرستنده ها استفاده شده؟
آنها به طور معمول از فولاد ضد زنگ یا سایر مواد مقاوم در برابر خوردگی ساخته شده اند تا در محیط های خشن و مایعات تهاجمی مقاومت کنند.
5چطوري يه فرستنده سطح سيليکوني غوطه ور نصب کنم؟
نصب ساده است: سنسور به سادگی در مایع مورد اندازه گیری غوطه ور می شود. فرستنده از طریق خروجی الکتریکی آن به یک سیستم نظارت یا کنترل کننده متصل می شود.
6چه سیگنال های خروجی در دسترس هستند؟
سیگنال های خروجی رایج شامل 4-20mA، 0-5VDC و خروجی های دیجیتال مانند RS485 و Modbus است.
