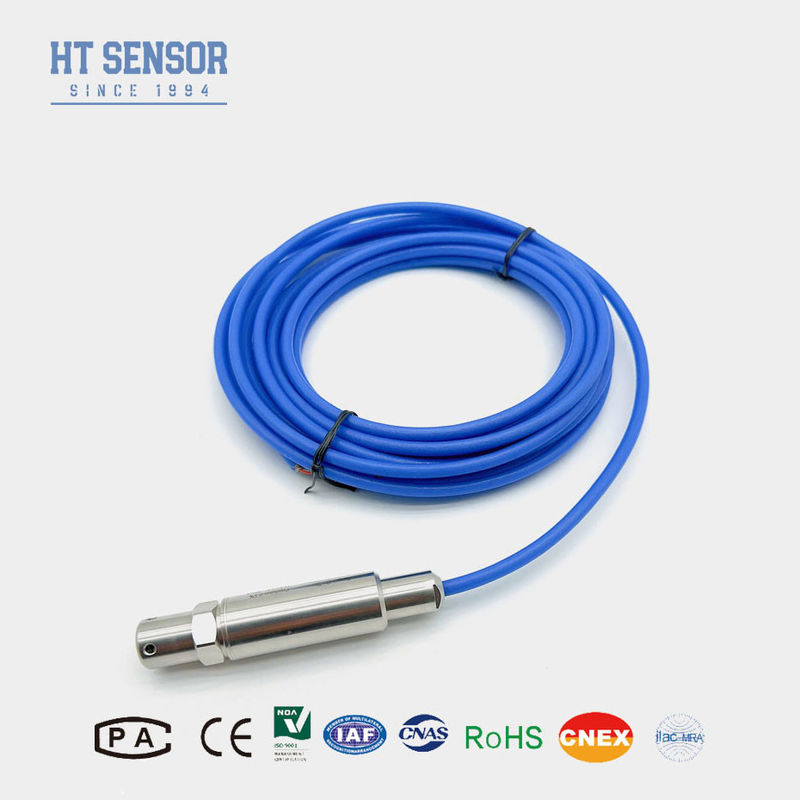

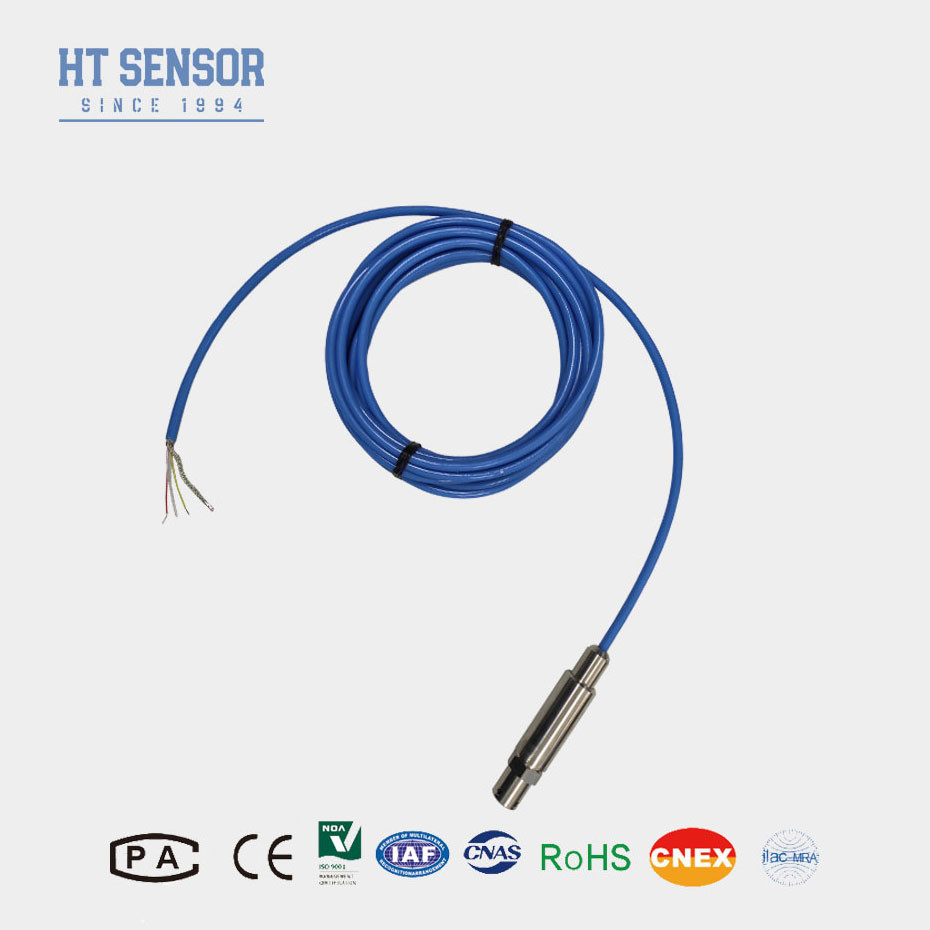

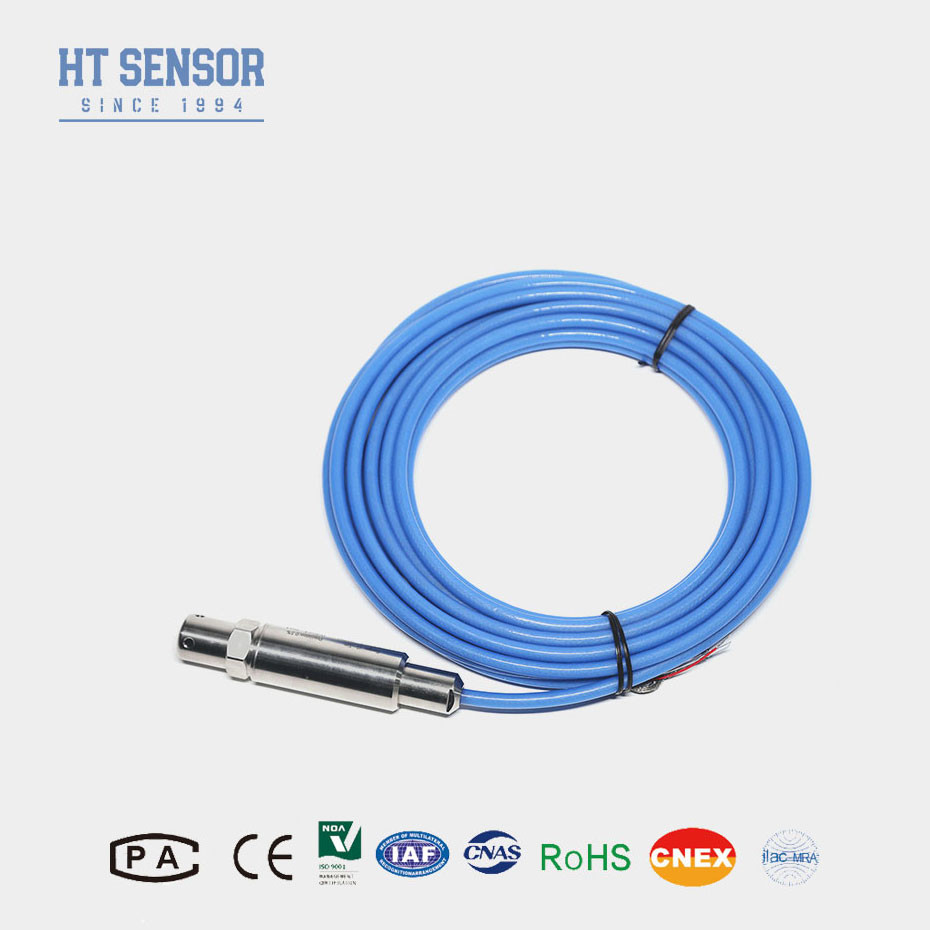

معرفیفرستنده سطح هیدروستاتیک:
BH93420-منفرستنده سطح هیدروستاتیک برای اندازه گیری دقیق و قابل اعتماد سطح در انواع برنامه های مایع طراحی شده است. submersible level sensors offer the best price performance ratio in the industry by utilizing the latest in MEMs piezo-resistive technology using corrosion resistance 316L stainless steel (Hastelloy C276 optional). این دستگاه فشار زیر آب یک راه حل عالی برای نظارت بر سطح برای کاربردهای داخلی و خارجی است.
اصول: فشار اعمال شده توسط ستون مایع در بالای سنسور را اندازه گیری می کند. فشار متناسب با ارتفاع مایع است.
عملکرد: یک سنسور فشار در پایین مخزن قرار می گیرد. خواندن فشار به یک سیگنال الکتریکی تبدیل می شود که سپس برای محاسبه سطح مایع استفاده می شود.
ویژگی های محصول
1.جبران دمای رقمی: اندازه گیری های دقیق در طیف گسترده ای از دمای.
2اصلاح غیر خطی: یک خروجی خطی که فشار اندازه گیری شده را به درستی نشان می دهد.
3تعدیل آفست و اسپان
4برچسب ضد انفجار: ExiaIICT6
5درجه حفاظت بالا: IP68
6. کابل PE یا PU
7درجه حرارت، خطی، هیستریز و تکرار برای کالیبراسیون چند نقطه ای
کاربردها:مدیریت آب و فاضلاب
پردازش شیمیایی
صنعت نفت و گاز
صنعت مواد غذایی و نوشیدنی
نظارت بر محیط زیست
پارامترهای عملکرد:
| محدوده اندازه گیری |
0~10m...400mH2O |
| اضافه بار |
≤ 2٪ از محدوده نامی |
| دقت: 25 درجه سانتیگراد |
±0.25٪ (معمول) ±0.5٪ (حداکثر) |
| تکرار |
±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| هیسترز |
±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
| ثبات بلند مدت |
± 0.2%F.S/سال (حداکثر.) |
| حرکت درجه حرارت نقطه صفر |
±1.5%F.S. (معمول) ±2%F.S. (حداکثر) |
| حرکت درجه حرارت در مقیاس کامل |
±1.5%F.Sr ((نوع) ±2%F.S (حداکثر.) |
| دمای جبران |
0-50°C (0-1m. 0-2m) ); 0-70oC |
| دمای کار |
-20 تا 80 درجه سانتیگراد |
| دمای ذخیره سازی |
-30 تا 100 درجه سانتیگراد |
| ارتعاش |
10g،55Hz ~ 2kHz |
| مواد مسکن |
1Cr18Ni9Ti |
| مواد دیافراگم |
فولاد ضد زنگ 316L |
| مقاومت عایق |
>=100MΩ@100VDC |
| درجه بندی ضد انفجار |
ExiaIICT6 |
| درجه بندی حفاظت |
IP67، IP68 |
| مهر O-Ring |
لاستیک فلورو |
| وزن |
~0.3 کیلوگرم (بدون کابل) |
| مواد کابل |
پلی اتیلن، پلی اورتان |
| سیگنال خروجی |
ولتاژ تغذیه |
نوع خروجی |
| 4 تا 20mA |
12 ~ 30VDC |
سیم 2/3/4 |
| 0~10/20mA |
3 سیم |
| 0/1 تا 5 ولت |
| 0/1 ~ 10 ولت |
| 0.5 تا 4.5 ولت |
5VDC |
| پروتکل ارتباطی RS485 |
3.6 ~ 30 ولت / باتری |
4 سیم |
نکات سفارش:
هنگامی که در نظر گرفتن خرید فرستنده های فشار سیلیکون منتشر شده، مهم است که چندین عامل را ارزیابی کنید تا اطمینان حاصل شود که محصول انتخاب شده نیازهای کاربردی خاص شما را برآورده می کند.در زیر یک راهنمای جامع برای کمک به شما در طول فرآیند سفارش است
1لطفا اطمینان حاصل کنید که محیط اندازه گیری با اجزای محصول در تماس با آن در طول انتخاب سازگار است.
2تراکم محیط اندازه گیری باید مشخص شود.
3برای تداخل الکترومغناطیسی یا فرکانس رادیویی قوی، لطفا جزئیات را به شرکت ما ارائه دهید و آن را در سفارش نشان دهید.
4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد زمین گرفته شده اند.
5سازگاری مواد
مواد خانه و کابل: اطمینان حاصل کنید که مواد مورد استفاده در فرستنده (به عنوان مثال فولاد ضد زنگ، PVC، PTFE) با مایع مورد اندازه گیری سازگار است.به خصوص اگر با مواد خوردنی یا تهاجمی برخورد کنید.
| نظم راهنما: |
| BH93420 |
کد |
طرح ساخت و ساز |
| |
من |
فرستنده فشار |
| |
محدوده اندازه گیری |
0~10m...400mH2O |
| |
کد |
منبع برق |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
سایر |
| |
کد |
سیگنال خروجی |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
S8 |
RS485 |
| |
کد |
نوع فشار |
| G |
فشار اندازه گیری |
| A |
فشار مطلق |
| S |
فشار مرجع مهر شده |
| |
کد |
مواد |
| 01 |
304 فولاد ضد زنگ |
| 02 |
فولاد ضد زنگ 316L |
| |
کد |
مواد کابل |
| C1 |
PE |
| C2 |
PU |
سوالات متداول:
1س: ویژگی های فرستنده های سنسور فشار شما چیست؟
A: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را برای پاسخگویی به نیازهای خاص سفارشی کنند. ما خدمات OEM و ODM را ارائه می دهیم
3سوال: ظرفیت تولیدی شما چقدر است؟
الف: امکانات تولیدی ما می تواند تا 30،000 فرستنده سنسور فشار در ماه تولید کند، بنابراین ما کاملا قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم.توصیه می شود که با تیم فروش ما از قبل تماس بگیرید تا برنامه ریزی تولید و تحویل بدون مشکل را تضمین کنید..
4. س: زمان تحویل معمول چیست؟
A: 5 ~ 7 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشد.
5. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: زمان گارانتی ما 24 ماه پس از ارسال است، و پس از فروش ما با سوالات شما در 24 ساعت پاسخ خواهد داد، آموزش از راه دور توسط شبکه PC همیشه در دسترس است.
6.مزایای استفاده از یک فرستنده سطح زیردریایی سیلیکون منتشر چیست؟
این فرستنده ها دقت بالا، ساخت قوی و عملکرد قابل اعتماد را در کاربردهای مختلف صنعتی و زیست محیطی ارائه می دهند.نصب آنها آسان است و ثبات طولانی مدت را با حداقل نگهداری فراهم می کند.
