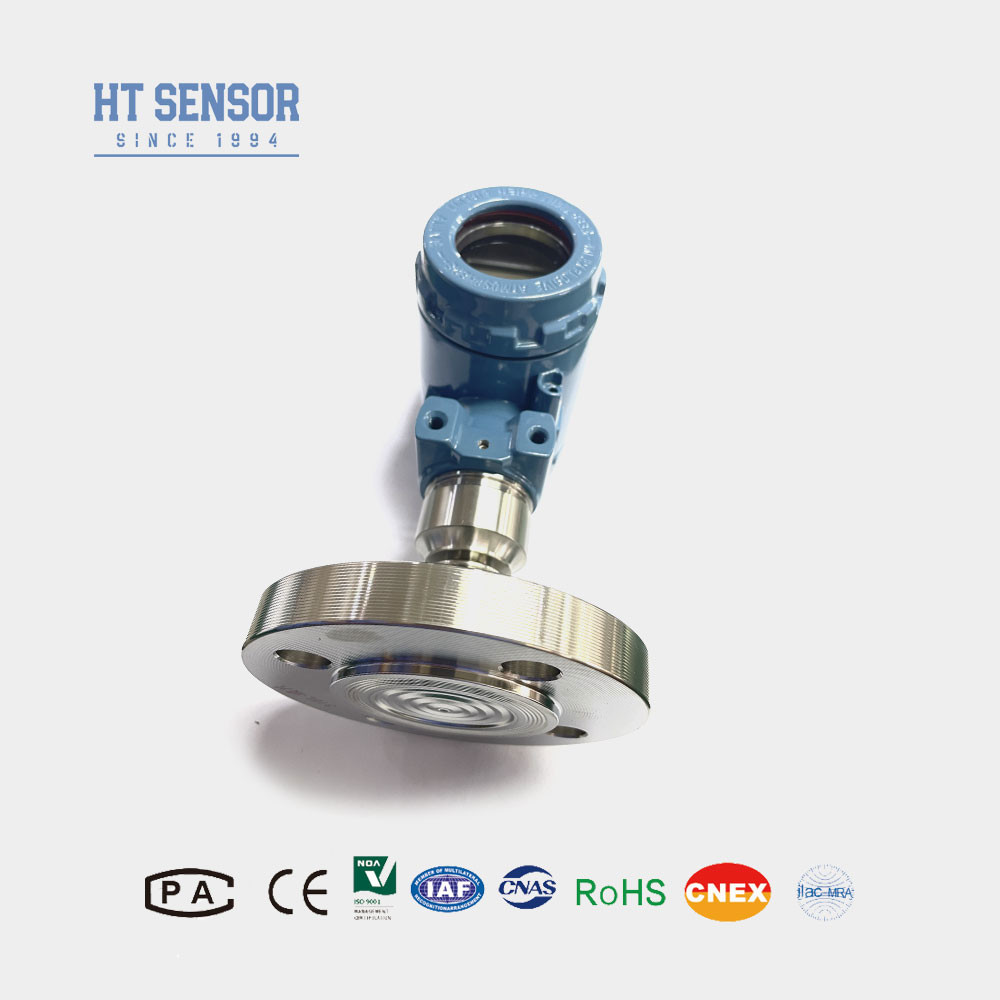

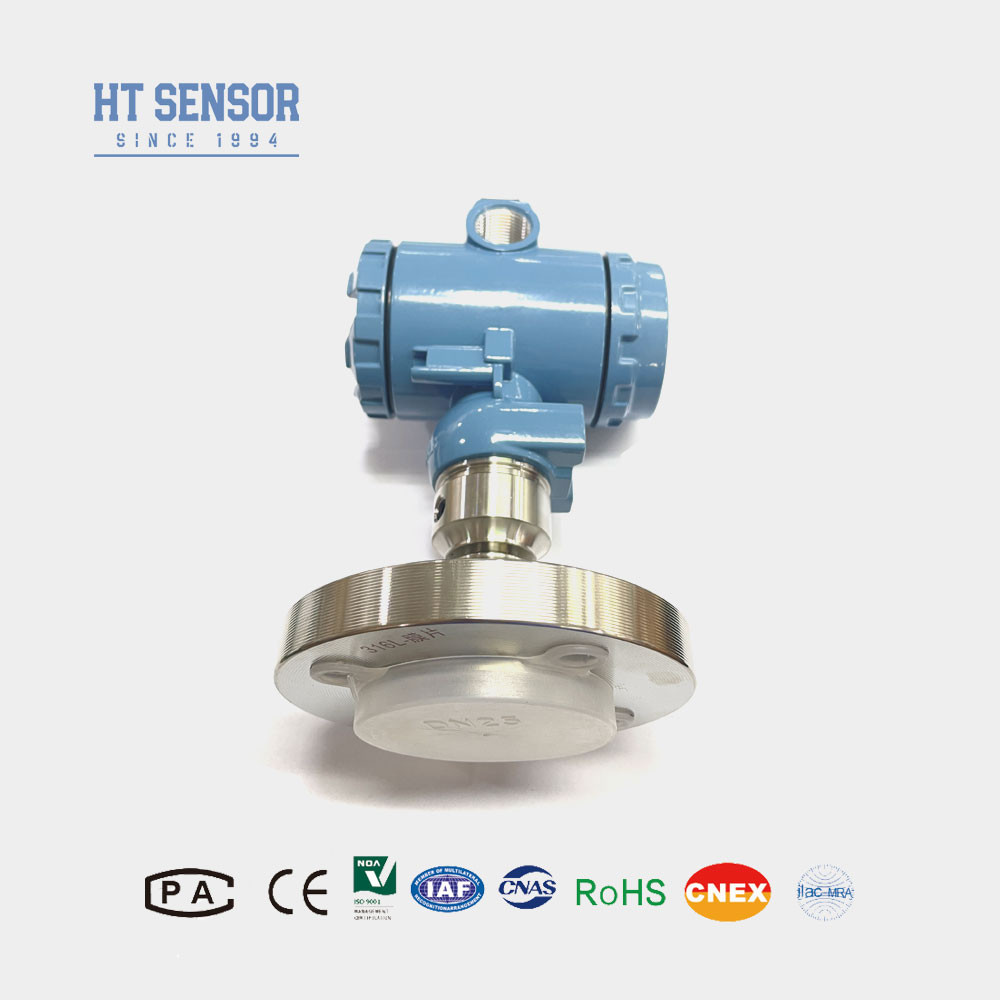

فرستنده فشار صنعتی با دمای بالا با دیافراگم فلش برای کاربردهای صنعتی
Product Details
| مدل شماره: | BP93420-IIIF | منبع تغذیه: | 12-32VDC(24VDC) |
|---|---|---|---|
| خارج: | 4-20mA RS485 با نمایشگر | نوع فشار: | گیج، مطلق، فشار مهر و موم شده |
| محدوده: | 0-35kpa~20Mpa | نوع ساختار: | فرستنده سنسور دیافراگم فلاش |
| محیط اندازه گیری: | مایع با دمای بالا | درجه دقت: | 0.5 ٪ |
| تخت: | DN25-DN50 -DN100 و غیره | سفارشی سازی: | OEM |
| برجسته کردن |
ترانسمیتر فشار دیافراگم فلاش,استفاده های صنعتی فرستنده فشار,فرستنده فشار دما بالا,Industrial Applications Pressure Transmitter,High Temperature Pressure Transmitter |
||
Product Description
فرستنده فشار با دمای بالا با دیافراگم همسطح برای کاربردهای صنعتی
BP93420-IIIFفرستنده فشار
معرفیفرستنده سنسور فشار صنعتیپاسخ: فرستنده های سنسور فشار ما با دقت بالا، دوام و عملکرد عالی مشخص می شوند، با گزینه سفارشی سازی.
فرستنده فشار با دمای بالای BP93420-III از هسته پر شده با روغن فیلم مقاومتی سیلیکونی سری HT به عنوان عنصر اندازه گیری سیگنال استفاده می کند. اتصال فرآیند آن شامل جوشکاری مستقیم دیافراگم ایزوله 316L و فلنج منطبق است که اندازه گیری دقیق فشار را تضمین می کند. سینک حرارتی سفارشی برای انطباق با محیط های با دمای بالا طراحی شده است. در داخل محفظه فولادی ضد زنگ، مدار پردازش سیگنال، سیگنال سنسور را به یک سیگنال خروجی استاندارد (4-20mA) تبدیل می کند. آزمایش دقیق و غربالگری پیری اجزا، محصولات نیمه تمام و محصولات نهایی برای تضمین عملکرد پایدار و قابل اعتماد فرستنده انجام شده است.
| پارامترهای عملکردیفرستنده فشار | |
| (0-X)Kpa یا MPa | -100kPa…0kPa ~ 35kPa…20MPa |
| فشار گیج | فشار گیج، فشار مطلق، فشار مهر و موم شده |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت @ 25℃ | ±0.25% (معمولی) ±0.5% (حداکثر) |
| تکرارپذیری و هیسترزیس | 0.02%F.S(Typ.) 0.05%F.S(Max.) |
| پایداری بلند مدت | ±0.1%F.S/سال(معمولی) ±0.2%F.S/سال(حداکثر) |
| دریفت دمای نقطه صفر | ±0.02%F.S/℃(≤100KPa) ±0.01%F.S/℃(＞100KPa) |
| دریفت دمای مقیاس کامل | ±0.02%F.S/℃(≤100KPa) ±0.01%F.S/℃(＞100KPa) |
| پاسخ فرکانسی | 2.4Khz |
| جبران دما | 0-70℃(≤10mpa,قابل تنظیم) |
| دمای عملیاتی | -20℃~80℃ |
| دمای ذخیره سازی | -40℃~120℃ |
| لرزش | 10g,55Hz ~ 2kHz |
| جنس محفظه | 304,316L |
| جنس دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| رتبه ضد انفجار | Ex ia IIC T6 Ga |
| رتبه حفاظت | IP65 |
| آب بندی O-Ring | لاستیک فلوئورو |
| وزن | ~4kg |
ویژگی های محصولولتاژ تغذیهپاسخ: فرستنده های سنسور فشار ما با دقت بالا، دوام و عملکرد عالی مشخص می شوند، با گزینه سفارشی سازی.
- 1. محدوده اندازه گیری وسیع، گزینه های مختلف رابط فشار
- 2. گزینه های سیگنال خروجی متنوع
- 3. صفر و مقیاس کامل قابل تنظیم
- 4. دقت بالا، اتصالات فرآیند استریل متعدد
کاربردهایولتاژ تغذیهپاسخ: فرستنده های سنسور فشار ما با دقت بالا، دوام و عملکرد عالی مشخص می شوند، با گزینه سفارشی سازی.
- مناسب برای اندازه گیری گازها و مایعات غیر خورنده با 316L.
- صنایع پزشکی، بی دارویی و بهداشت مواد غذایی برای فرآوری استریل.
- در صنایع کاغذ و شیمیایی و همچنین برای سطح فاضلاب و نوشیدنی استفاده می شود.
| سیگنال خروجی1. اطمینان از سازگاری: هنگام انتخاب محصول، لطفاً تأیید کنید که محیط آزمایش شده با قطعات تماس محصول سازگار است.ولتاژ تغذیه | نوع خروجی | 4~20mA |
| 12~30VDC | 2/3/4 سیم | 0~10/20mA |
| 3 سیم | 0/1~5V |
|
| 0/1~10V | ||
| نکات سفارش |
| فرستنده فشار صنعتی1. اطمینان از سازگاری: هنگام انتخاب محصول، لطفاً تأیید کنید که محیط آزمایش شده با قطعات تماس محصول سازگار است.2. محصولات ضد انفجار: توجه داشته باشید که محصولات ضد انفجار شامل سرهای نمایشگر دیجیتال نمی شوند. |
- 3. منبع تغذیه برای نمایشگرها: هنگام سفارش فرستنده با سر نمایشگر LCD یا LED، منبع تغذیه فرستنده نباید کمتر از 20VDC باشد.
- 4. حفاظت از صاعقه: برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود دستگاه های حفاظت از صاعقه را در محل نصب کنید و اطمینان حاصل کنید که محصول و منبع تغذیه به طور قابل اعتماد زمین شده اند.
- 5. گزینه های کابل: طول کابل پیش فرض هیچ است و سه نوع مواد کابل برای انتخاب وجود دارد. مگر اینکه خلاف آن مشخص شده باشد، می توان از مواد کابل پلی اتیلن استفاده کرد. اگر به مواد کابل متفاوتی نیاز است، لطفاً آن را در فرم سفارش مشخص کنید.
- 6. الزامات ویژه: در صورت وجود الزامات ویژه، مانند لرزش شدید، نیروی ضربه آنی، تداخل الکترومغناطیسی یا RF قوی، لطفاً به ما اطلاع دهید و آن را در سفارش مشخص کنید.
- راهنمای سفارش
- فرستنده سنسور فشار صنعتی
| BP93420XXفرستنده فشار | ||||||||
| کد | ساخت و ساز کلی | |||||||
| G | فرستنده فشار عمومی | |||||||
| IX | فرستنده فشار نمایشگر | IE | فرستنده فشار هوانوردی مقاوم در برابر ضربه | |||||
| IIC/III | فرستنده فشار عمومی/نمایشگر صنعتی | IF | فرستنده فشار ضد رطوبت | |||||
| IIE/IIIE | فرستنده فشار عمومی/نمایشگر | IN | فرستنده فشار اختصاصی تهویه مطبوع | |||||
| IC | فرستنده فشار با دمای بالا | |||||||
| IQ/IQT | دیافراگم بزرگ / فرستنده فشار با دمای بالا | |||||||
| محدوده اندازه گیری | -100kPa…0kPa ~ 35kPa…3.5MPa | |||||||
| (0-X)Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع تغذیه | |||||||
| G | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | دیگر | |||||||
| کد | نوع فشار | |||||||
| G | 4~20mADC | |||||||
| S5 | 0~20mADC | S2 | 1~5VDC | |||||
| S6 | 0~10VDC | S3 | 0~5VDC | |||||
| S7 | 0.5~4.5VDC | S4 | 0~10mADC | |||||
| کد | اتصال فشار | |||||||
| G | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | دیگر | |||||||
| کد | نوع فشار | |||||||
| G | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | خروجی کابل مهر و موم شده | |||||||
| B4 | محفظه صنعتی 2088 | |||||||
| B5 | محفظه صنعتی 2088 با نمایشگر | |||||||
| B6 | دیگر | |||||||
| کد | نوع فشار | |||||||
| G | فشار گیج | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر و موم شده | |||||||
| سوالات متداول | : | |||||||
1. س: ویژگی های فرستنده های سنسور فشار شما چیست؟پاسخ: فرستنده های سنسور فشار ما با دقت بالا، دوام و عملکرد عالی مشخص می شوند، با گزینه سفارشی سازی.
2. س: آیا می توانم مشخصات ویژه را سفارشی کنم؟
پاسخ: بله، مهندسان ما می توانند محصولات را برای پاسخگویی به نیازهای خاص از طریق خدمات OEM و ODM ما تنظیم کنند.
3. س: ظرفیت تولید شما چقدر است؟
پاسخ: امکانات تولیدی ما توانایی تولید تا 30000 فرستنده سنسور فشار در ماه را دارند و اطمینان حاصل می کنند که می توانیم سفارشات در مقیاس بزرگ را انجام دهیم. با این حال، توصیه می شود برای تولید روان و برنامه ریزی تحویل، از قبل با تیم فروش ما تماس بگیرید.
4. س: دوره تحویل معمولی چقدر است؟
پاسخ: مدل های استاندارد معمولاً دوره تحویل 5 تا 8 روز کاری دارند، در حالی که محصولات سفارشی ممکن است متفاوت باشند.
5. س: قیمت محصولات چگونه است؟ آیا تخفیفی وجود دارد؟
پاسخ: ما قیمت های رقابتی را با تخفیف برای سفارشات عمده یا مشارکت های بلند مدت ارائه می دهیم.
6. س: گارانتی محصولات شما چیست؟ و خدمات پس از فروش؟
پاسخ: محصولات ما دارای 24 ماه گارانتی از تاریخ حمل و نقل هستند و خدمات پس از فروش ما پاسخ های سریع را در عرض 24 ساعت همراه با پشتیبانی دستورالعمل از راه دور از طریق شبکه رایانه شخصی تضمین می کند.
