Modle: | BP93420D-II | Range: | 0-10kpa~2Mpa |
---|---|---|---|
قدرت: | 24VDC(12-32VDC)5VDC(3-6.5Vdc) | Output: | 4-20mA RS485 0.2-2.2Vdc |
Material: | Stainless steel | Thread: | Male and female All can be |
نوع فشار: | سنسور انتقال دهنده فشار دیفرانسیل | Protection Class: | IP65 |
Test medium: | Air oil water and so on | Connector: | Big DIN |
برجسته کردن: | سنسور اندازه گیری فشار لوله مایع,ترانسمیتر فشار دیفرانسیل,سنسور اندازه گیری فشار لوله گاز,Differential Pressure Transmitter,Gas Pipeline Pressure Measurement Sensor |

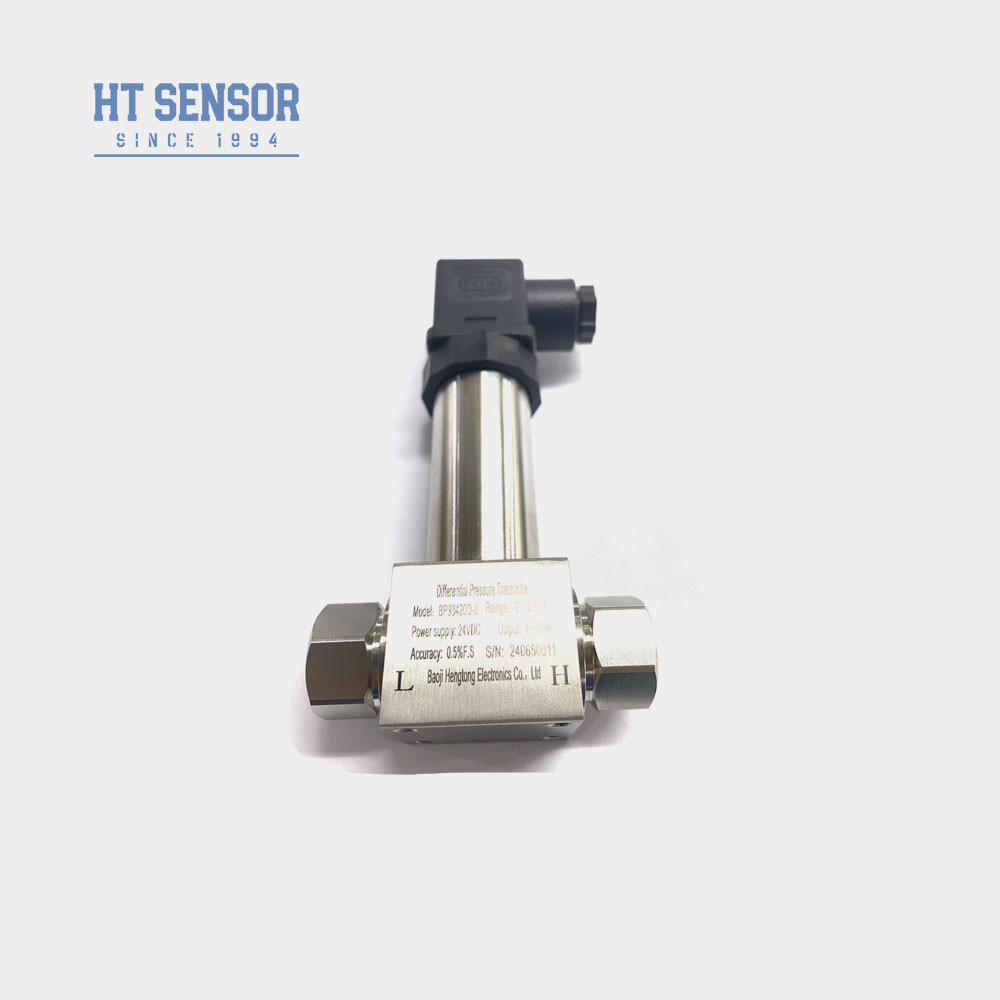

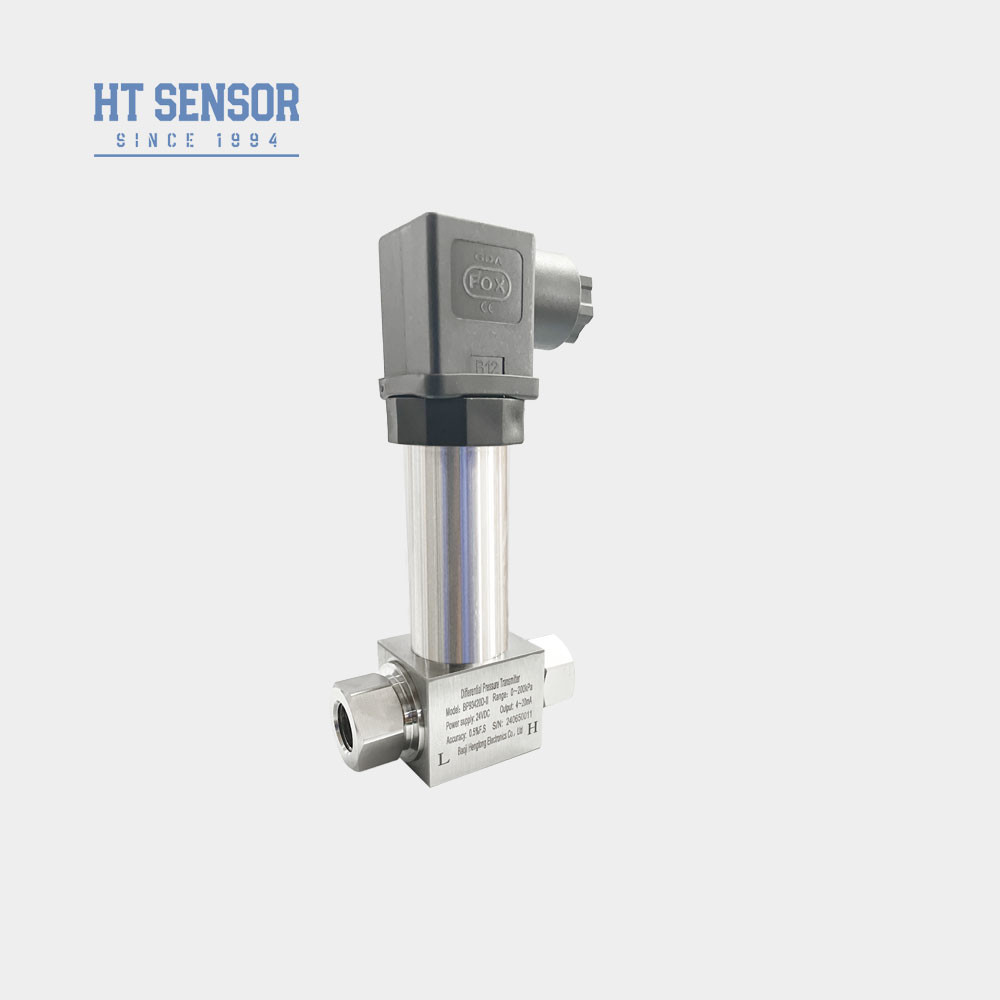

فرستنده فشار دیفرانسیل برای گاز و لوله های مایع اندازه گیری سنسور فشار
BP93420DIIDفرقیPريسورفرستنده
معرفی فرستنده فشار دیفرانسیل:
فرستنده فشار تفریقی BP93420DII از سنسور پیزورسیستوی سیلیکون منتشر شده استفاده می کند. اندازه گیری و خروجی تفاوت هیدرولیکی پنوماتیک، مانند تفاوت فشار مایع در دو لوله,و سیگنال استاندارد مورد نیاز مشتری را تقویت کرده و نمایش میدان را افزایش دهد.این به طور گسترده ای در اندازه گیری تفاوت فشار از گاز های مختلف و مایعات در خط لوله در نفت استفاده می شودصنایع شیمیایی، برق، هیدرولوژی و صنایع دیگر.
ویژگی های محصولاز فرستنده فشار دیفرانسیل:
1. این ترانسدوسر طراحی ساختار فولاد ضد زنگ ، ساختار جمع و جور ، نصب آسان را اتخاذ می کند.
2. پس از جبران شدید دما و غربالگری پیری ، برای اطمینان از عملکرد پایدار و قابل اعتماد.
3رابط الکتریکی می تواند خارجی یا به طور مستقیم متصل شود.
درخواست هااز فرستنده فشار دیفرانسیل:
پارامترهای عملکرداز فرستنده فشار دیفرانسیل: | |
محدوده اندازه گیری | 0-10KPa......~2MPa |
نوع فشار | فشار فرقی |
اضافه بار یک طرفه | ≤3 برابر محدوده نامی |
فشار استاتیک | حداقل مقدار بین 5 برابر محدوده نامی یا 7 MPa |
دقت @ 25°C | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
تکرار | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
هیسترز | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
ثبات بلند مدت | ± 0.5% F.S/سال ((≤ 200KPa) ± 0.2% F.S/سال ((> 200KPa) |
حرکت درجه حرارت صفر | ±0.01٪FS/°C ((>100KPa) ، ±0.02٪FS/°C (≤100Kpa) |
تغییر درجه حرارت در طول زمان | ±0.01٪FS/°C ((>100KPa) ، ±0.02٪FS/°C (≤100Kpa) |
دمای جبران | 0-50°C ((0-10KPa، 0-20KPa) ، 0-70°C ،-10-70°C |
دمای کار | -30°C تا 80°C |
دمای ذخیره سازی | -40°C تا 100°C |
ارتعاش | 10g،55Hz 2kHz |
مواد مسکن | 304۳۱۶ لیتر |
مواد دیافراگم | 316L |
مقاومت عایق | 100MΩ 100VDC |
درجه بندی ضد انفجار | از نظر ذاتی امن و ضد انفجار |
درجه بندی حفاظت | IP65 |
وزن | ~0.45kg |
سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
---|---|---|
4 ′′20mA | 1230VDC | سیم 2/3/4 |
0 ¥10 / 20mA |
3 سیم |
|
0/1 ¥5V | ||
0.5 ٫4.5 ولت | 5VDC |
نکات سفارشاز فرستنده فشار دیفرانسیل: |
توجه:
1در هنگام انتخاب یک محصول، لطفا اطمینان حاصل کنید که محیط مورد آزمایش با قسمت تماس محصول سازگار است.
2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل نمایشگر دیجیتال نیستند.
3. هنگام سفارش یک فرستنده با صفحه نمایش LCD یا LED، منبع برق فرستنده نباید کمتر از 20VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول،توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد به زمین متصل شده اند..
5. کابل ها با کابل های پیش فرض همراه نیستند. اگر شما به کابل نیاز دارید، سه ماده برای انتخاب وجود دارد. اگر مشخص نشده است، مواد کابل پلی اتیلن به طور پیش فرض استفاده می شود.اگر مواد مختلف کابل مورد نیاز باشدلطفاً در سفارش مشخص کنید.
6در صورت لرزش شدید، ضربه فوری، تداخل الکترومغناطیسی یا فرکانس رادیویی قوی و سایر الزامات خاص، لطفاً در سفارش اطلاع دهید و آن را مشخص کنید.
راهنمای سفارشاز فرستنده فشار دیفرانسیل: | ||||||||
BP93420XX | فرستنده فشار | |||||||
کد | طرح ساخت و ساز | |||||||
DII | فرستنده فشار دیفرانسیل | |||||||
محدوده اندازه گیری | 0-10KPa......~2MPa | |||||||
کد | منبع برق | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | سایر | |||||||
کد | سیگنال خروجی | |||||||
S1 | 4 ¢ 20mADC | S5 | 020mADC | |||||
S2 | 1 ′′5VDC | S6 | 0 ≈ 10VDC | |||||
S3 | 0-5VDC | S7 | 0.5 ٫4.5VDC | |||||
S4 | 010mADC | |||||||
کد | اتصال فشار | |||||||
J1 | M20×1.5 مرد | |||||||
J2 | G1/2 مرد | |||||||
J3 | G1/4 مرد | |||||||
J4 | 1/2 NPT مرد | |||||||
J5 | سایر | |||||||
کد | اتصال الکتریکی | |||||||
B1 | هیرشمن | |||||||
B2 | پلگ PG7 | |||||||
B3 | خروجی کابل مهر شده | |||||||
B4 | سایر | |||||||
کد | نوع فشار | |||||||
D | فشار فرقی |
سوالات متداول:
1س: ویژگی های فرستنده های سنسور فشار شما چیست؟
ج: فرستنده های سنسور فشار ما با دقت بالا، دوام و عملکرد عالی و امکان سفارشی سازی مشخص می شوند.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را برای پاسخگویی به نیازهای خاص از طریق خدمات OEM و ODM خود سفارشی کنند.
3سوال: ظرفیت تولیدی شما چقدر است؟
ج: تأسیسات تولیدی ما توانایی تولید 30،000 فرستنده سنسور فشار در ماه را دارند، که تضمین می کند که ما می توانیم سفارشات بزرگ را برآورده کنیم.توصیه می شود که با تیم فروش ما از قبل برای برنامه ریزی تولید و تحویل بدون مشکل تماس بگیرید..
4. س: زمان تحویل معمول چیست؟
A: مدل های استاندارد معمولاً مدت تحویل 5 ~ 8 روز کاری دارند ، در حالی که محصولات سفارشی ممکن است متفاوت باشند.
5س: قیمت محصولات چطوره؟ تخفیف هست؟
ج: ما قیمت رقابتی با تخفیف در دسترس برای سفارشات عمده یا مشارکت های بلند مدت ارائه می دهیم.
6. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: محصولات ما با گارانتی 24 ماهه از تاریخ ارسال عرضه می شوند و خدمات پس از فروش ما پاسخ فوری را در عرض 24 ساعت همراه با پشتیبانی از آموزش از راه دور از طریق شبکه PC تضمین می کند.
