فرستنده فشار دیفرانسیل با سنسور فشار دیفرانسیل سیلیکون دیفوز
Product Details
| مدل: | BP93420D-II | محدوده: | 0-20kpa~2Mpa |
|---|---|---|---|
| قدرت: | 5VDC 24VDC ((12-32VDC) | خروجی: | 0.5-4.5V 4-20mA RS485 و غیره |
| مواد: | فولاد ضد زنگ | نخ: | نر و ماده می توانند OEM باشند |
| نوع فشار: | فرستنده سنسور فشار دیفرانسیل | کلاس حفاظت: | IP65 |
| محیط تست: | روغن هوا و آب | کانکتور: | DIN بزرگ |
| برجسته کردن |
فرستنده فشار دیفرانسیل سیلیکون دیفوز,سنسور فشار دیفرانسیل دویر,فرستنده فشار دیفرانسیل دویر,Dwyer Differential Pressure sensor,Dwyer Differential Pressure Transmitter |
||
Product Description

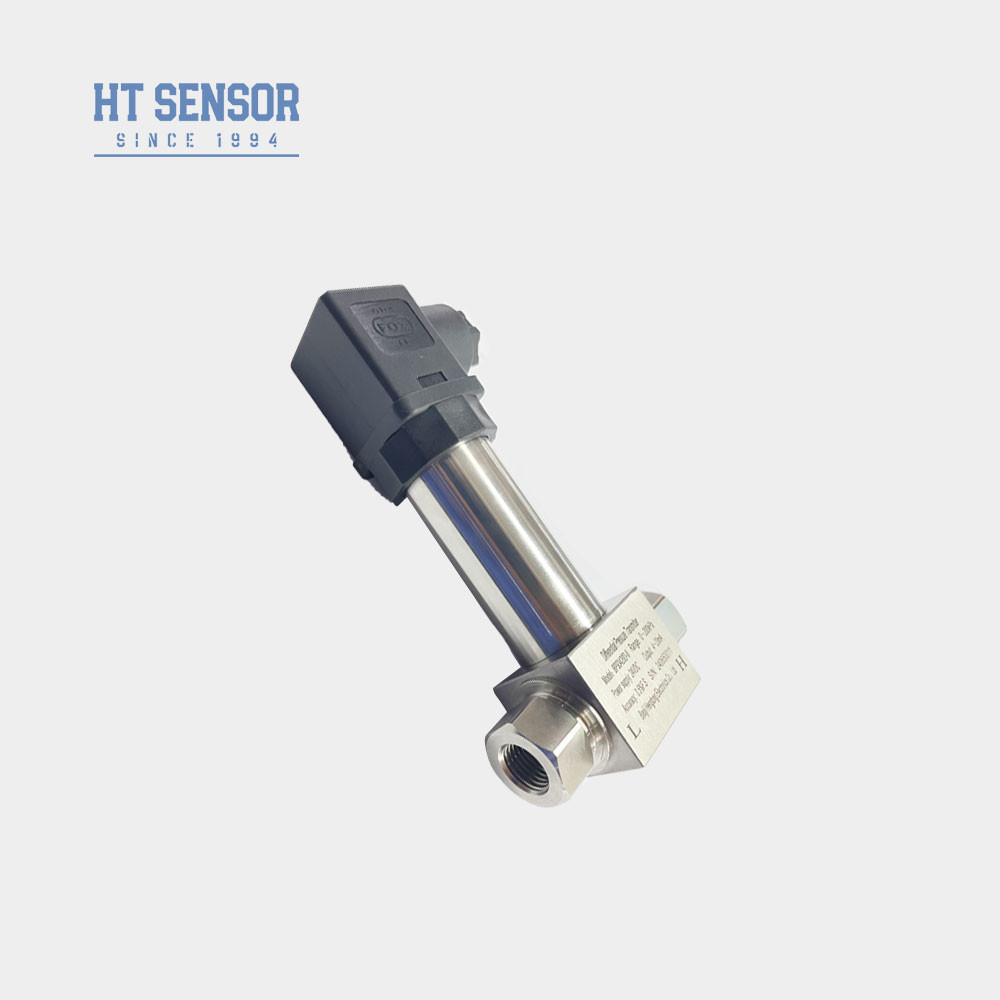

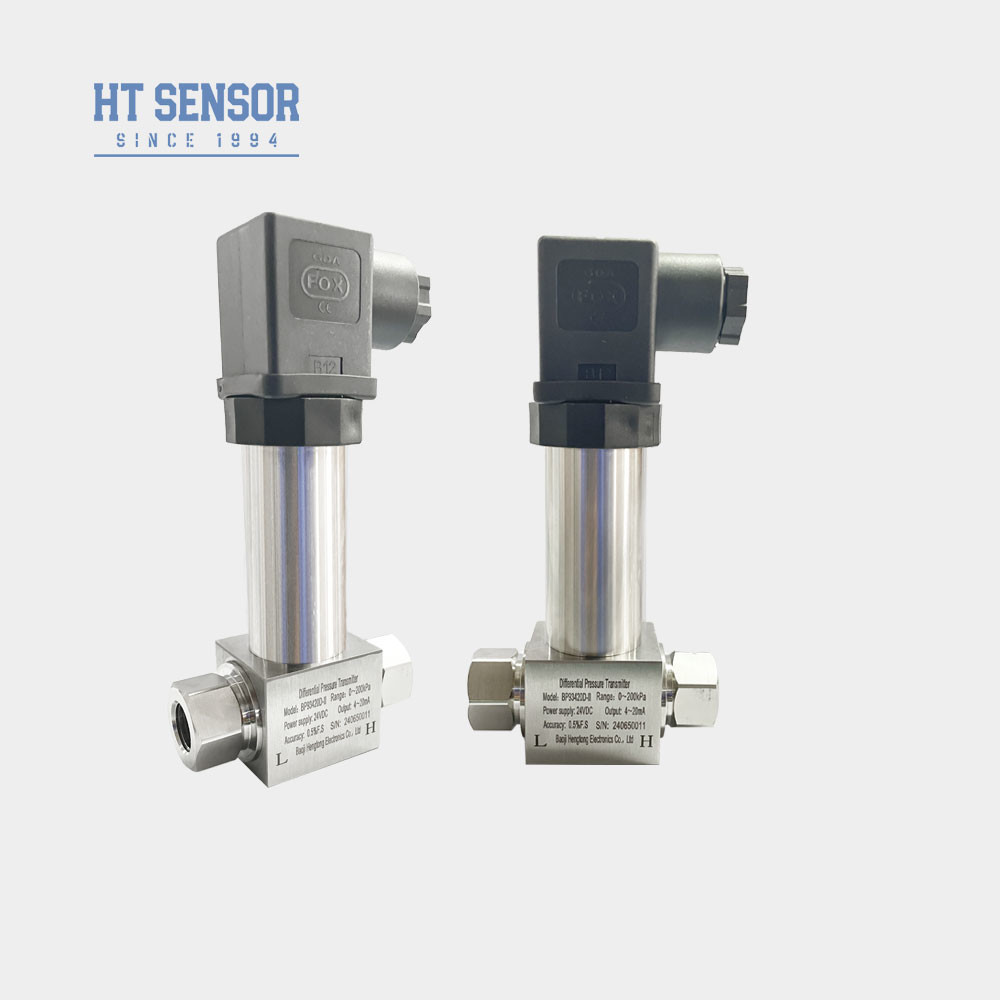

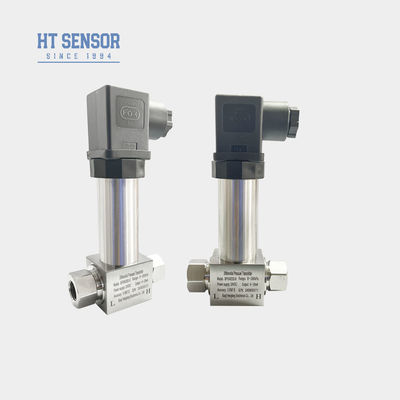

فرستنده فشار تفاضلی با سنسور فشار تفاضلی پیزورزیستیو سیلیکونی منتشر شده Dwyer
BP93420DII Dتفاضلی Pفشارفرستنده
مقدمه فرستنده فشار تفاضلی:
فرستنده فشار تفاضلی BP93420DII از یک سنسور پیزورزیستیو سیلیکونی منتشر شده استفاده می کند. اختلاف فشار گاز و مایع اندازه گیری و خروجی داده می شود که می تواند نمایش داده شود. این دستگاه برای اندازه گیری اختلاف فشار گازها و مایعات مختلف در خطوط لوله در صنایعی مانند نفت، شیمیایی، برق، هیدرولوژی و غیره کاربرد دارد.
ویژگی های محصولفرستنده فشار تفاضلی:
- فرستنده طراحی ساختار فولاد ضد زنگ، ساختار فشرده و نصب آسان را اتخاذ می کند.
- پس از جبران دمای دقیق و غربالگری پیری، برای اطمینان از عملکرد پایدار و قابل اعتماد.
- رابط الکتریکی می تواند اتصال خارجی یا مستقیم باشد.
برنامه های کاربردیفرستنده فشار تفاضلی::
- 1. مناسب برای اندازه گیری اختلاف فشار گازها یا مایعات مختلف در خطوط لوله در صنایع نفت، شیمیایی، برق، هیدرولوژی و سایر صنایع.
- 2. در کنترل فرآیند میدانی صنعتی استفاده می شود.
- 3. اندازه گیری اختلاف فشار لوله و کوره.ers
| پارامترهای عملکردفرستنده فشار تفاضلی: | |
|---|---|
| محدوده اندازه گیری | 0-10KPa……~2MPa |
| نوع فشار | فشار تفاضلی |
| بار اضافه یک طرفه | ≤3 برابر محدوده نامی |
| فشار استاتیک | حداقل مقدار بین 5 برابر محدوده نامی یا 7 مگاپاسکال |
| دقت @ 25℃ | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرارپذیری | ±0.03٪ (Typ.) ±0.05٪FS (حداکثر) |
| هیسترزیس | ±0.03٪ (Typ.) ±0.05٪FS (حداکثر) |
| پایداری بلند مدت | ±0.5٪F.S/سال(≤200KPa) ±0.2٪F.S/سال(＞200KPa) |
| دریفت دمای صفر | ±0.01٪FS/℃(＞100KPa), ±0.02٪FS/℃ (≤100Kpa) |
| دریفت دمای اسپان | ±0.01٪FS/℃(＞100KPa), ±0.02٪FS/℃ (≤100Kpa) |
| جبران دما | 0-50℃(0-10KPa, 0-20KPa) ,0-70℃ ,-10-70℃ |
| دمای عملیاتی | -30℃~80℃ |
| دمای ذخیره سازی | -40℃~100℃ |
| لرزش | 10g,55Hz ～ 2kHz |
| جنس محفظه | 304,316L |
| جنس دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| رتبه ضد انفجار | ایمن ذاتی و ضد انفجار |
| رتبه حفاظت | IP65 |
| وزن | ~0.45kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
|---|---|---|
| 4～20mA | 12～30VDC | 2/3/4 سیم |
| 0～10/20mA |
3 سیم |
|
| 0/1～5V | ||
| 0.5～4.5V | 5VDC |
| نکات سفارشفرستنده فشار تفاضلی: |
1. هنگام انتخاب محصول، لطفاً اطمینان حاصل کنید که محیط آزمایش با قطعات تماس محصول (فولاد ضد زنگ 304 یا 316L) سازگار است.
2. به منظور اطمینان از عملکرد قابل اعتماد، توصیه می شود سه لوله شیر بین نقطه اندازه گیری و فرستنده نصب شود تا اطمینان حاصل شود که فشار محفظه فشار مثبت و منفی فرستنده کند و یکنواخت است. اگر بار اضافه یک سر جدی باشد، سنسور آسیب می بیند.
3. هنگام نصب، رابط های فشار در هر دو انتها باید به صورت افقی قرار گیرند تا تأثیر موقعیت نصب بر محصول به حداقل برسد.
4. در صورت وجود الزامات خاص مانند لرزش شدید، ضربه آنی، تداخل الکترومغناطیسی قوی یا تداخل فرکانس رادیویی، لطفاً به ما اطلاع دهید و در سفارش مشخص کنید.
5. هنگام سفارش فرستنده با سر نمایشگر LCD یا LED، منبع تغذیه فرستنده نباید کمتر از 20VDC باشد.
| راهنمای سفارشفرستنده فشار تفاضلی: | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | ساخت و ساز کلی | |||||||
| DII | فرستنده فشار تفاضلی | |||||||
| محدوده اندازه گیری | 0-10KPa……~2MPa | |||||||
| کد | منبع تغذیه | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | دیگر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4～20mADC | S5 | 0～20mADC | |||||
| S2 | 1～5VDC | S6 | 0～10VDC | |||||
| S3 | 0～5VDC | S7 | 0.5～4.5VDC | |||||
| S4 | 0～10mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×1.5 نر | |||||||
| J2 | G1/2 نر | |||||||
| J3 | G1/4 نر | |||||||
| J4 | 1/2 NPT نر | |||||||
| J5 | دیگر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | PG7 پلاگین | |||||||
| B3 | خروجی کابل مهر و موم شده | |||||||
| B4 | دیگر | |||||||
| کد | نوع فشار | |||||||
| D | فشار تفاضلی | |||||||
سوالات متداول:
Q1:آیا شما شرکت تجاری هستید؟
A1:ما تولید کننده با بیش از 29 سال تجربه هستیم.
Q2:محصول سفارشی
A2:ما خدمات OEM و طراحی سفارشی را ارائه می دهیم.
Q3:تضمین کیفیت
A3:محصولات ما دارای گارانتی محدود 12 تا 18 ماهه از تاریخ حمل و نقل به خریدار اصلی هستند. Hengtong محصولات معیوب را به صورت رایگان تعویض یا تعمیر می کند. این گارانتی برای هیچ واحدی که اصلاح، سوء استفاده یا نادیده گرفته شده باشد، اعمال نمی شود.
Q4:حمل و نقل و بسته بندی
A4:محصولات به طور کلی توسط اکسپرس بین المللی از جمله UPS، FedEx، DHL و INT برای حمل و نقل پیش پرداخت شده حمل می شوند، همچنین می توانند از حساب حمل و نقل شما برای جمع آوری استفاده کنند، بسته بندی صادراتی استاندارد، از جمله گواهی بازرسی.
Q5:با ما تماس بگیرید
A5:ما یک تیم فروش فعال و با تجربه داریم تا در مورد سوالات فنی و مسائل تجاری به شما خدمت کنیم. فقط به ما پیام بگذارید یا روی خدمات آنلاین کلیک کنید.
