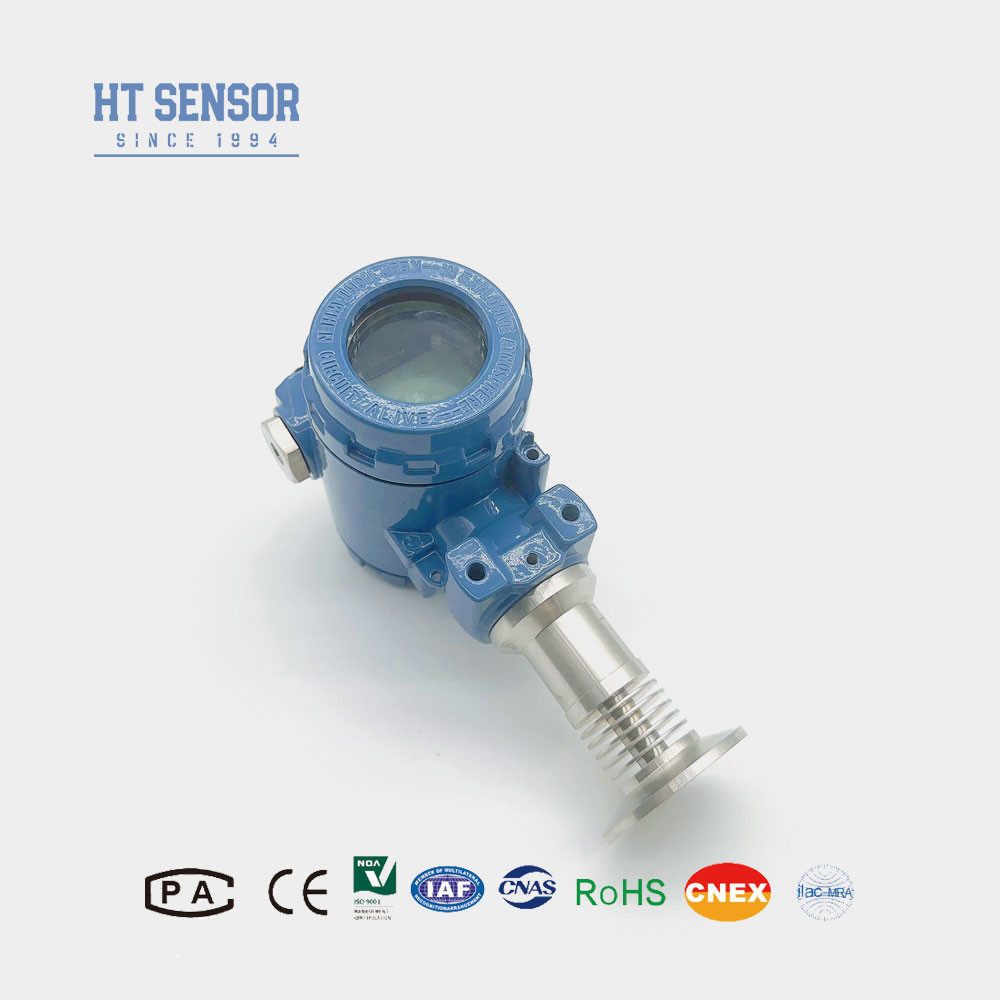

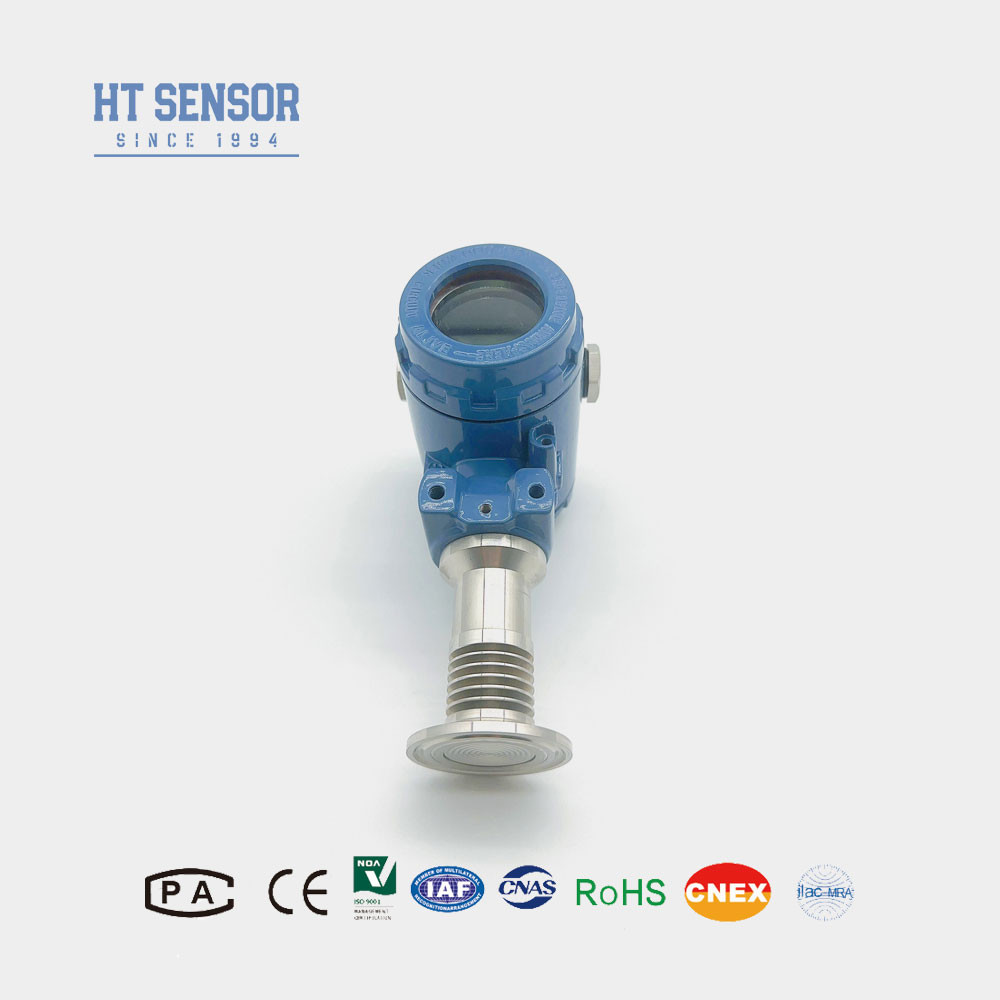

فرستنده سنسور فشار دیافراگم فلش برای کاربردهای فشار دمای بالا
Product Details
| شماره مدل: | BP93420-IIIQT1 | منبع برق: | 12-32VDC |
|---|---|---|---|
| خارج: | صفحه نمایش 4-20mA+ | نوع فشار: | فشار گیج، مطلق، فشار مهر و موم شده |
| محدوده: | 0-35kpa~3.5Mpa | نوع ساختار: | فرستنده حسگر فشار دیافراگم |
| محیط اندازه گیری: | مایع، گاز، چسب نوشیدنی و غیره | درجه دقت: | 0.5٪ |
| رتبه Ip: | IP65 | سفارشی سازی: | در دسترس |
| برجسته کردن |
حسگر فشار دیافراگم با دمای بالا,فرستنده حسگر فشار درجه حرارت بالا,فرستنده حسگر فشار دیافراگم,High temperature Pressure Sensor Transmitter,Flush Diaphragm Pressure Sensor Transmitter |
||
Product Description
فرستنده حسگر فشار دیافراگم فلاش برای کاربردهای فشار درجه حرارت بالا
انتقال دهنده فشار BP93420-IIIQT1
معرفی سنسور فشار دیافراگم:
- فرستنده فشار BP93420-IIIQT1 یک فرستنده فشار آنالوگ با ویژگی های کلیدی زیر است:
- 1ساختار غشا مسطح: طراحی دیافراگم فلاش فرستنده باعث افزایش منطقه تماس با محیط اندازه گیری شده و افزایش عملکرد آن می شود.
- 2طیف گسترده ای از دما: فرستنده برای کار در یک محدوده وسیع دما طراحی شده است، اجازه می دهد تا آن را به شرایط مختلف محیط زیست سازگار کند.
- 3ظرفیت بیش از حد: فرستنده دارای ظرفیت بیش از حد بالا است، که به آن امکان می دهد بدون از بین بردن عملکرد آن، فشار و افزایش فشار را تحمل کند.
- 4مقاومت قوی در برابر خوردگی: مواد و ساخت فرستنده مقاومت قوی در برابر خوردگی را فراهم می کند و آن را برای استفاده در محیط های مختلف مناسب می کند.
- 5کاربرد متنوع: با این ویژگی ها،فرستنده های فشار سری BP93420-IIIQT1 می توانند در طیف گسترده ای از صنایع و کاربردهایی که نیاز به اندازه گیری فشار قابل اعتماد در شرایط چالش برانگیز دارند، استفاده شوند..
- 6این بهینه سازی مزایای اصلی فرستنده سنسور فشار BP93420-IIIQT1 را برجسته می کند و بر مناسب بودن آن برای استفاده در محیط های متنوع و سخت تاکید می کند.
| پارامترهای عملکردازحسگر فشار دیافراگم | |
| محدوده اندازه گیریحسگر فشار دیافراگم | -100kPa... 0kPa ~ 35kPa... 3.5MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار | ≤0.1%FS |
| هیسترز | ≤0.1%FS |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمولا) ± 0.2%F.S/سال ((حداکثر) |
| حرکت درجه حرارت نقطه صفر | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | Ex db IIC T6 Gb |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.3kg |
برنامه های کاربردیحسگر فشار دیافراگم:
- 1مناسب برای اندازه گیری گازهای غیر خوردنی و مایعات با 316L.
- 2برای پردازش بی عمل در صنایع پزشکی، بیوفارماسیوتیک، بهداشت مواد غذایی و سایر صنایع استفاده می شود.
- 3استفاده می شود در صنایع کاغذی و شیمیایی، و همچنین در سطح فاضلاب و اندازه گیری فشار مخزن نوشیدنی، مناسب برای سیستم های کنترل هیدرولیک و پنوماتیک.
| سیگنال خروجی ofحسگر فشار دیافراگم | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC | |
| پروتکل ارتباطی RS485 | 3.6 ~ 30 ولت / باتری | 4 سیم |
| نکات سفارشfحسگر فشار دیافراگم |
- 1هنگام انتخاب محصول، لطفاً اطمینان حاصل کنید که محیط آزمایش شده با قسمت تماس محصول سازگار است.
- 2هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل سر نمایش دیجیتال نیستند.
- 3. هنگام سفارش یک فرستنده با صفحه نمایش LCD یا LED ، منبع برق فرستنده نباید کمتر از 20VDC باشد.
- 4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که دستگاه های حفاظت از صاعقه را در محل نصب کنید و اطمینان حاصل کنید که محصول و منبع برق به طور قابل اعتماد زمین هستند.
- 5در صورت نیاز ویژه ای مانند لرزش شدید، نیروی ضربه فوری، تداخل الکترومغناطیسی یا RF قوی، لطفاً به ما اطلاع دهید و در سفارش ذکر کنید.
| راهنمای سفارشحسگر فشار دیافراگم | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| IB | انتقال دهنده فشار عمومی | IX | فرستنده فشار نمایش | |||||
| IE | فرستنده فشار هواپیمایی مقاوم به ضربه | IIC/III | صنعت عمومی/ فرستنده فشار صفحه نمایش | |||||
| اگر | فرستنده فشار ضد رطوبت | IIE/IIIE | انتقال دهنده فشار عمومی/نمایشگر | |||||
| IN | فرستنده فشار اختصاصی تهویه مطبوع | |||||||
| IC | فرستنده فشار درجه حرارت بالا | |||||||
| IQ/IQT | دیافراگم بزرگ / فرستنده فشار دمای بالا | |||||||
| محدوده اندازه گیری | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | سایر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | 2088 پوشش صنعتی | |||||||
| B5 | 2088 پوشش صنعتی با صفحه نمایش | |||||||
| B6 | سایر | |||||||
| کد | نوع فشار | |||||||
| G | فشار اندازه گیری | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر شده | |||||||
سوالات عمومیسنسور فشار دیافراگم:
1سوال: ویژگی های شرکت شما چیست؟ حسگر فشار دیافراگمفرستنده ها؟
A: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را برای پاسخگویی به نیازهای خاص سفارشی کنند. ما خدمات OEM و ODM را ارائه می دهیم.
3سوال: ظرفیت تولیدی شما چقدر است؟
الف: امکانات تولیدی ما می تواند تا 30،000 فرستنده سنسور فشار در ماه تولید کند، بنابراین ما کاملا قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم.توصیه می شود که با تیم فروش ما از قبل تماس بگیرید تا برنامه ریزی تولید و تحویل بدون مشکل را تضمین کنید.
4. س: زمان تحویل معمول چیست؟
A: 5 ~ 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشد.
5س: قیمت محصولات چطوره؟ تخفیف هست؟
ج: قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلند مدت.
6. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: زمان گارانتی ما 24 ماه پس از ارسال است، و پس از فروش ما با سوالات خود را در 24 ساعت پاسخ خواهد داد، آموزش از راه دور توسط شبکه PC استهميشه در دسترس
