حسگر فشار HT20V 100mv 10VDC حسگر فشار دیفرانسیل Piezoresistive برای مایعات

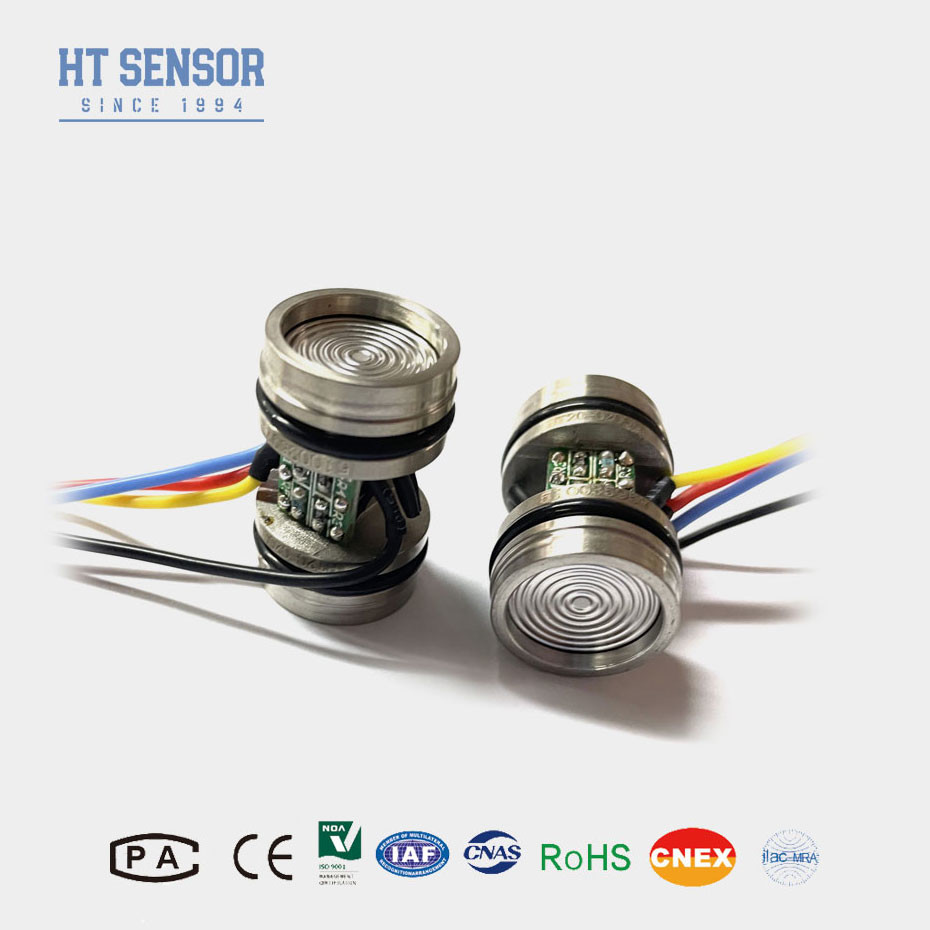

HT20V 100mv Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor For Liquid

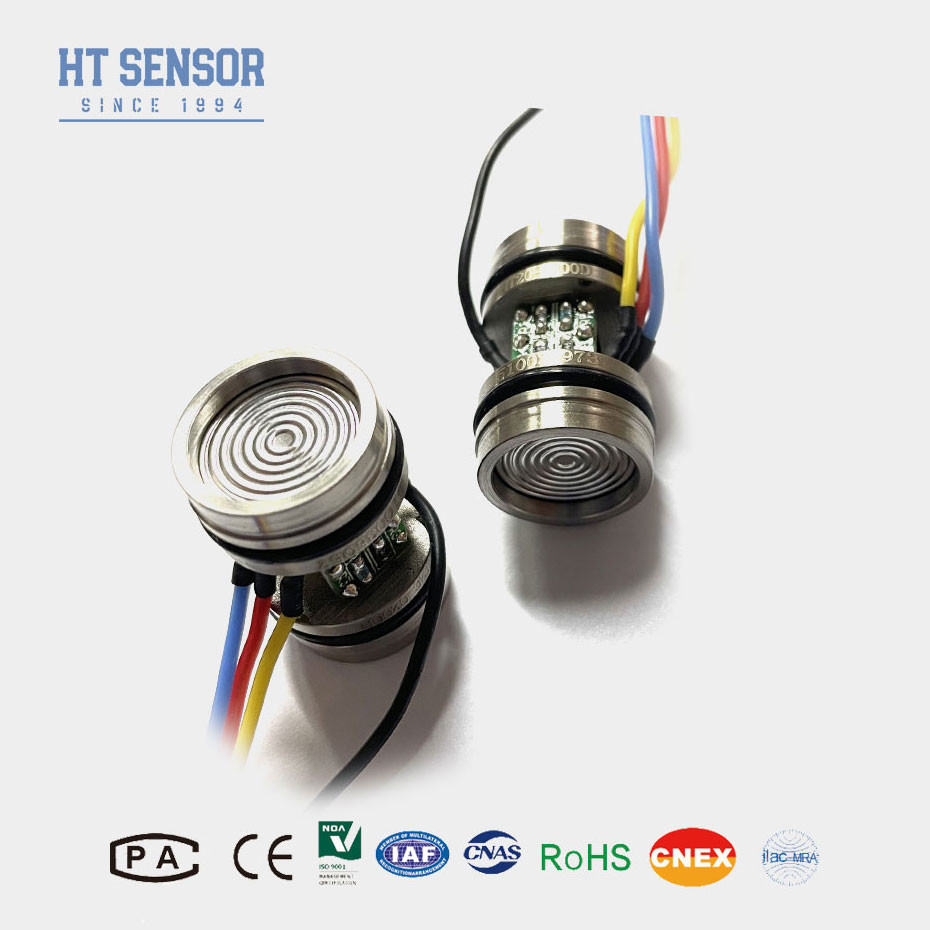

HT20V 100mv Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor For Liquid

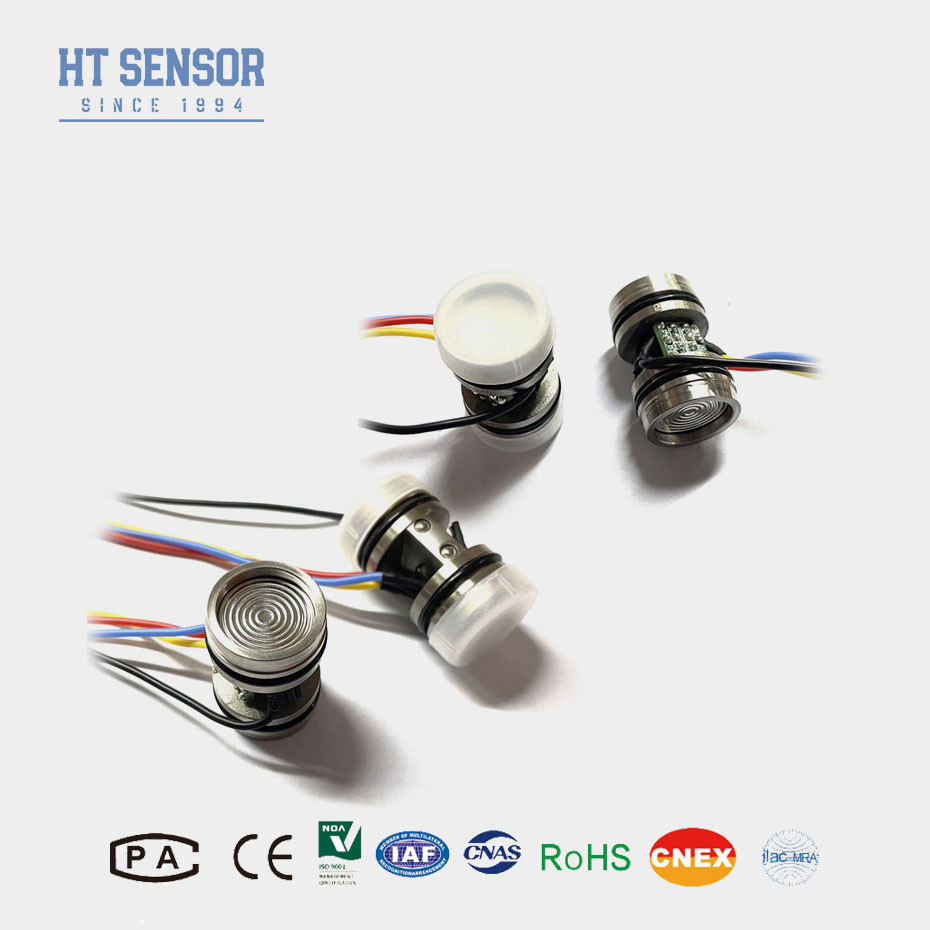

HT20V 100mv Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor For Liquid HT20V 100mv Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor For Liquid HT20V 100mv Pressure Sensor 10VDC Piezoresistive Differential Pressure Sensor For Liquid
اطلاعات پایه
محل منبع: باوي، چين
نام تجاری: HT Sensor
گواهی: CE,RoHs,ISO9001
شماره مدل: HT20V
مقدار حداقل تعداد سفارش: 1
قیمت: negotiable
جزئیات بسته بندی: بسته صادرات استاندارد
زمان تحویل: 5 تا 8 روز کاری
شرایط پرداخت: وسترن یونیون، L/C، T/T
قابلیت ارائه: 5000PCS/ماه
بهترین قیمت اکنون تماس بگیرید
اطلاعات تکمیلی
شماره مدل: HT20V نوع سیم کشی: چهار سیم
محیط اندازه گیری: گاز و مایع سفارشی: سفارشی
قدرت: 10VDC بسته حمل و نقل: کارتن
نوع: سنسور فشار پیزو مقاومتی دیفرانسیل نوع سیگنال خروجی: نوع آنالوگ
مواد: فولاد ضد زنگ سفارشی سازی: در دسترس. درخواست سفارشی
برجسته کردن:

سنسور فشار مایع,حسگر فشار دیفرانسیل برای مایع,حسگر فشار دیفرانسیل پیزورسیستوی

,

Differential Pressure Sensor For Liquid

,

Piezoresistive Differential Pressure Sensor

توضیحات محصول

حسگر فشار HT20V 100mv 10VDC حسگر فشار دیفرانسیل Piezoresistive برای مایعات 0
معرفی سنسور فشار سیلیکون متغیر:
HT20Vاین سنسور شامل یک دیافراگم سیلیکونی با عناصر پیزورسیستیو در آن منتشر شده است، که یک مدار پل گندم را تشکیل می دهد.باعث انحراف دیافراگم می شهاین تغییر شکل باعث تغییر مقاومت عناصر پیزورسیستیو می شود و پل گندم را از تعادل خارج می کند. ولتاژ خروجی حاصل متناسب با فشار دیفرانسیل اعمال می شود.

ویژگی های محصولاز سنسور فشار سیلیکون متغیر منتشر شده:


1دقت بالا: اندازه گیری دقیق فشار دیفرانسیل را فراهم می کند.
2ثبات عالی: عملکرد را در طول دوره های طولانی حفظ می کند.
3محدوده اندازه گیری گسترده: قادر به اندازه گیری فشار های فرقی کوچک تا بزرگ است.
4جبران دما: اطمینان از خواندن دقیق در طیف گسترده ای از دما.

درخواست هااز سنسور فشار سیلیکون متغیر منتشر شده:
  1. کنترل فرآیند: نظارت و کنترل تفاوت های فشار در فرآیندهای صنعتی.
  2. سیستم های HVAC: اندازه گیری تفاوت فشار هوا برای عملکرد کارآمد سیستم.
  3. اندازه گیری جریان: در ترکیب با عناصر جریان مانند صفحات سوراخ برای اندازه گیری جریان مایع استفاده می شود.
  4. نظارت بر فیلتر: تشخیص کاهش فشار در سراسر فیلترها برای نشان دادن انسداد.
  5. اندازه گیری سطح: اندازه گیری سطح مایعات در مخازن با تشخیص تفاوت فشار بین سطح مایع و یک نقطه مرجع.
عملکرد الکتریکیاز سنسور فشار سیلیکون متغیر منتشر شده:
  1. منبع برق: ≤10VDC
  2. ولتاژ خروجی حالت مشترک: 50٪ از ورودی (معمولاً)
  3. مقاومت ورودی: 4KΩ ~ 20KΩ
  4. مقاومت خروجی:2.5KΩ~6KΩ
  5. اتصال الکتريکي: سيم درجه حرارت بالا 100 ميلي متر
پارامترهای عملکرداز سنسور فشار سیلیکون متغیر منتشر شده:
محدوده اندازه گیری 10KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa
نوع مکس واحد
خطی بودن ±0.15 ±0.3 %F.S
تکرار 0.05 0.1 %F.S
هیسترز 0.05 0.1 %F.S
خروجی صفر Offset 0±1 0±2 mV
تولید کامل ≤20KPa 50±1 50±2 mV
≥35kPa 100±1 100±2 mV
صفر Temp Offset. Drift ≤20KPa ±1 ±2.5 %F.S
≥35kPa ±0.8 ± 15 %F.S
دمای کامل مقیاس ≤20KPa ±1 ±2 %F.S
≥35kPa ±0.8 ± 15 %F.S
معاوضات موقت ≤20KPa 0 تا 50 oC
≥35kPa 0 ~ 70 oC
دمای کار -20 تا 80 oC
دمای ذخیره سازی -40 تا 125 oC
بار بیش از حد مجاز مقدار کوچکتر بین 3 برابر مقیاس کامل یا 4MPa را انتخاب کنید
فشار انفجار 5 برابر مقیاس کامل
ثبات بلند مدت 0.2 درصد F.S/سال
مواد دیافراگم 316L
مقاومت عایق ≥200MΩ 100VDC
ارتعاش بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz
شوک 100 گرم، 11 میلیمتر
زمان پاسخ ≤1ms
مهر O-ring لاستیک نایتریل یا لاستیک فلورو
ماده پر کننده روغن سیلیکون
وزن ~ 45 گرم
پارامترها در شرایط زیر آزمایش می شوند: ولتاژ ثابت 10V و دمای محیط 25oC
طرح ساخت و سازاز سنسور فشار سیلیکون متغیر منتشر شده
ابعاد حسگر فشار HT20V 100mv 10VDC حسگر فشار دیفرانسیل Piezoresistive برای مایعات 1
یادداشت ها: انتهای خروجی ترمینال مثبت است. اگر هر گونه تغییر در رنگ سیم وجود دارد، لطفا به برچسب متصل به سنسور برای اطلاعات دقیق مراجعه کنید
اتصال الکتریکی و جبراناز سنسور فشار سیلیکون متغیر منتشر شده

حسگر فشار HT20V 100mv 10VDC حسگر فشار دیفرانسیل Piezoresistive برای مایعات 2
نمونه های انتخاب
حسگر فشار HT20V 100mv 10VDC حسگر فشار دیفرانسیل Piezoresistive برای مایعات 3
نکات سفارش
1. توجه به تناسب بین اندازه هسته و خانه فرستنده در طول مونتاژ به دست آوردن
آبپاشی مورد نیاز
2در طول مونتاژ خانه، اطمینان حاصل کنید که عمودی است و فشار را به طور مساوی اعمال کنید تا از گیر کردن یا آسیب رساندن به صفحه تعویض جلوگیری شود.
3در صورت عدم سازگاری میانگین اندازه گیری با دیافراگم هسته ای و مواد محفظه (316L) ، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن دست ها یا اجسام تیز به دیافراگم سنسور برای جلوگیری از آسیب به هسته به دلیل تغییر شکل دیافراگم یا سوراخ کردن اجتناب کنید.
5. دروازه فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا رسانه های خوردنی به اتاق فشار منفی هسته جلوگیری کنید.
6. اگر هر گونه تغییر در خطوط پین وجود دارد، برچسب بر روی هسته واقعی را برای مرجع دنبال کنید.
شرکت
حسگر فشار HT20V 100mv 10VDC حسگر فشار دیفرانسیل Piezoresistive برای مایعات 4
پرسش و پاسخ
1.س: ویژگی های فرستنده های سنسور فشار شما چیست؟
A: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.
2.س: آیا می توانم مشخصات ویژه را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را برای پاسخگویی به نیازهای خاص سفارشی کنند. ما خدمات OEM و ODM را ارائه می دهیم
3.س: ظرفیت تولید شما چیست؟
الف: امکانات تولیدی ما می تواند تا 30،000 فرستنده سنسور فشار در ماه تولید کند، بنابراین ما کاملا قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم.توصیه می شود که با تیم فروش ما از قبل تماس بگیرید تا برنامه ریزی تولید و تحویل بدون مشکل را تضمین کنید.
.
4.س: زمان تحویل معمول چیست؟
A: 5 ~ 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشد.
5سوال: قیمت محصولات چطوره؟ تخفیف هست؟
A: قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلند مدت
.
6.س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: زمان گارانتی ما 24 ماه پس از ارسال است، و پس از فروش ما با سوالات شما در 24 ساعت پاسخ خواهد داد، آموزش از راه دور توسط شبکه PC همیشه در دسترس است.
