حسگر فشار دیافراگم سیلیکونی پر از روغن برای فرستنده صنعتی درجه حرارت بالا
Product Details
| شماره مدل: | BP93420-IIIF | منبع برق: | 12-32VDC |
|---|---|---|---|
| خارج: | 4-20 میلی آمپر با صفحه نمایش | نوع فشار: | گیج، مطلق، مهر و موم شده |
| محدوده: | 0-35kpa~20Mpa | نوع ساختار: | ترانسمیتر فشار دیافراگم فلاش |
| محیط اندازه گیری: | مایع، گاز، چسب نوشیدنی و غیره | درجه دقت: | 0.5٪ |
| تخت: | DN25...DN50 و غیره | سفارشی سازی: | OEM و ODM |
| برجسته کردن |
حسگر فشار دیافراگم با دمای بالا,حسگر فشار هسته پر از روغن,سنسور فشار فیلم مقاوم سیلیکون,Oil-Filled Core Pressure Sensor,Silicon Resistive Film Pressure Sensor |
||
Product Description

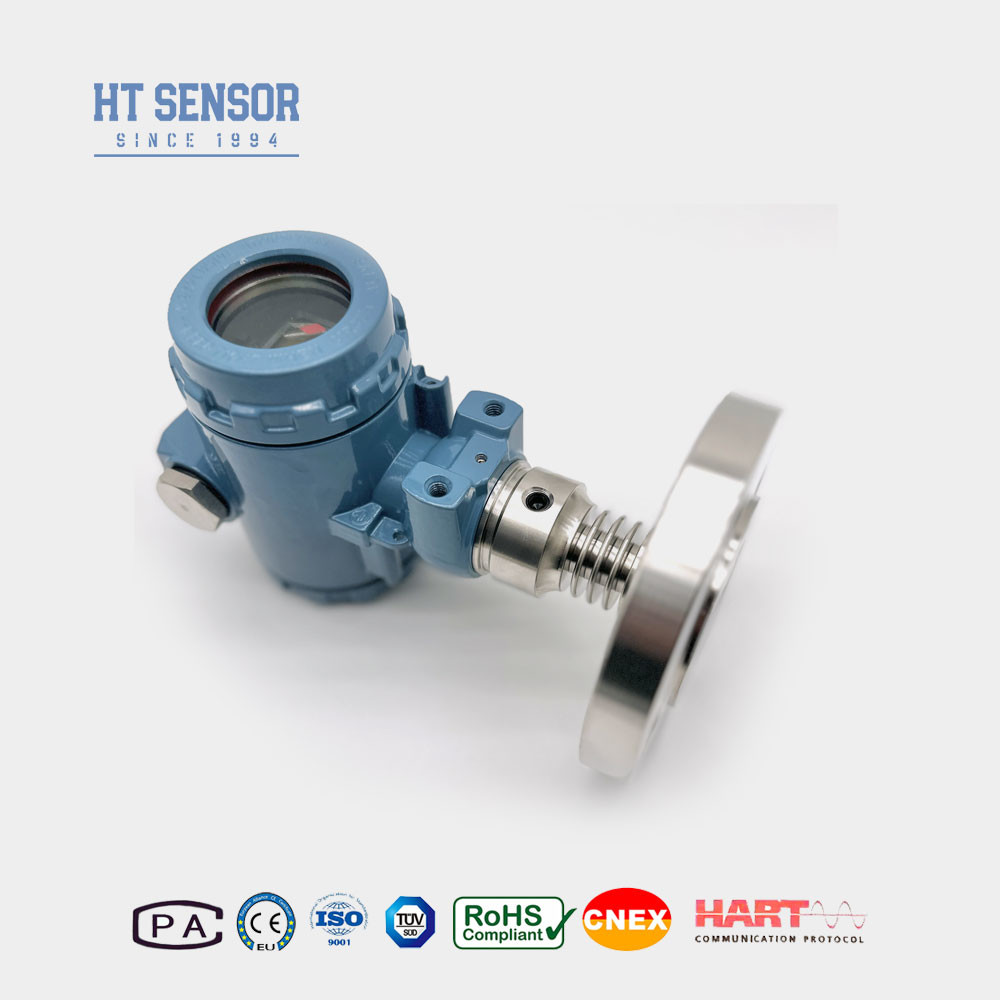

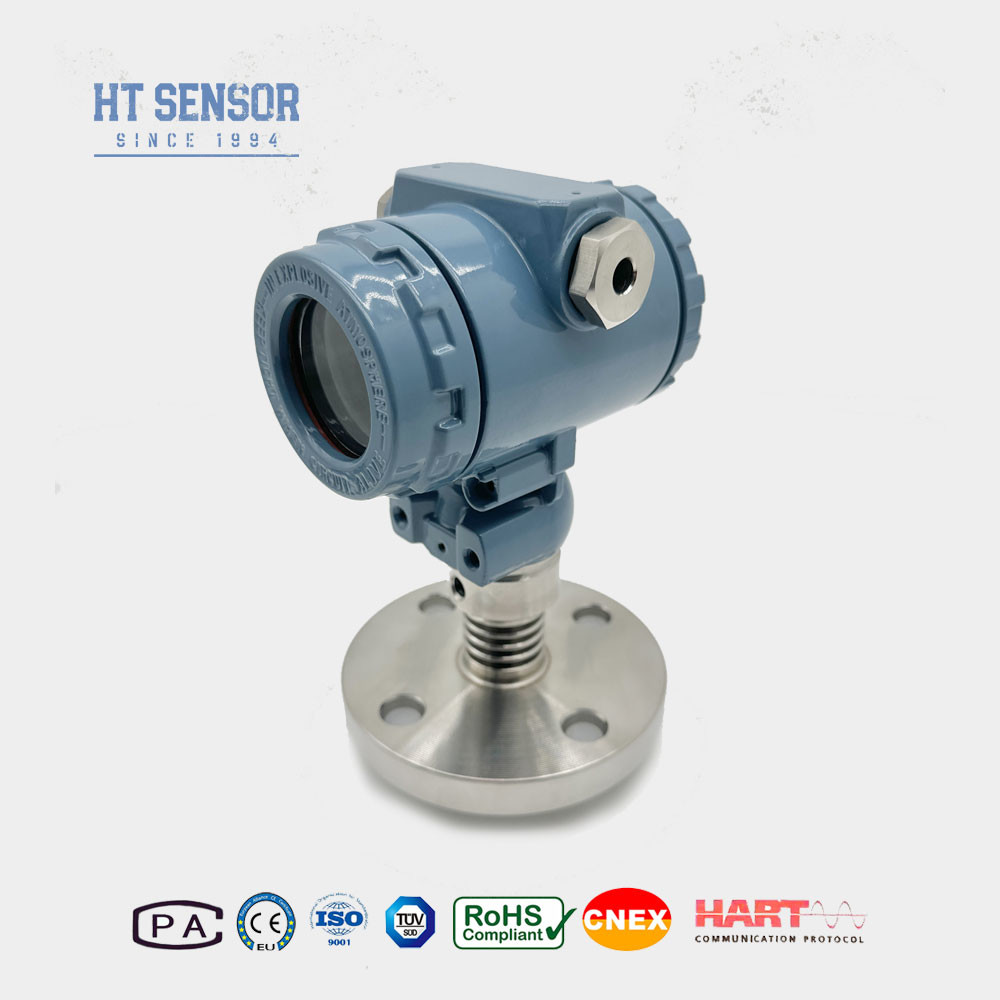

حسگر فشار دیافراگم سیلیکون سری HT برای صنعت درجه حرارت بالا
انتقال دهنده فشار BP93420-IIIFL
معرفی سنسور فشار دیافراگم:
فرستنده فشار BP93420 - III - FL از هسته پر از روغن غشا سیلیکون مقاومت سری HT به عنوان عنصر اندازه گیری سیگنال استفاده می کند.اتصال فرآیند آن شامل جوش مستقیم دیافراگم عایق 316L و فلنج تطبیقی است، تضمین اندازه گیری دقیق فشار. یک رادیاتور سفارشی برای محیط های دمای بالا طراحی شده است.یک مدار پردازش سیگنال سیگنال های سنسور را به خروجی استاندارد تبدیل می کندقطعات، محصولات نیمه آماده و محصولات آماده آزمایش و غربالگری پیری دقیق را انجام می دهند تا اطمینان حاصل شود که عملکرد فرستنده پایدار و قابل اعتماد است.
| پارامترهای عملکرد | |
| محدوده اندازه گیری | -100kPa... 0kPa 35kPa... 1MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت @ 25°C | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز | 0.02٪ F.S. (معمول) 0.05٪ F.S. (حداکثر) |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمول) ± 0.2%F.S/سال ((حداکثر)) |
| حرکت درجه حرارت نقطه صفر | ± 0.02%F.S/°C ((≤100KPa) ± 0.01%F.S/°C ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ± 0.02%F.S/°C ((≤100KPa) ± 0.01%F.S/°C ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | 0-70°C ((≤10mpa، قابل تنظیم) |
| دمای کار | -20°C تا 80°C |
| دمای ذخیره سازی | -40°C تا 120°C |
| ارتعاش | 10g،55Hz 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | ex ia IIC T6 Ga |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | 4 کیلوگرم |
برنامه های کاربردیحسگر فشار دیافراگم:
- مناسب برای اندازه گیری گازهای غیر خوردنی و مایعات با 316L.
- صنایع پزشکی، بیوفارماسیوتیک و بهداشت مواد غذایی برای پردازش استریل.
- در صنایع کاغذی و شیمیایی و همچنین برای سطح فاضلاب و نوشیدنی استفاده می شود.
| سیگنال خروجی ofحسگر فشار دیافراگم | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC | |
| پروتکل ارتباطی RS485 | 3.6 ~ 30 ولت / باتری | 4 سیم |
| نکات سفارشfحسگر فشار دیافراگم |
- 1اطمینان از سازگاری: هنگام انتخاب محصول، لطفاً بررسی کنید که محیط آزمایش شده با قسمت های تماس محصول سازگار است.
- 2محصولات ضد انفجار: توجه داشته باشید که محصولات ضد انفجار شامل سر نمایش دیجیتال نیستند.
- 3. منبع برق برای صفحه نمایش: هنگام سفارش یک فرستنده با یک صفحه نمایش LCD یا LED، منبع برق فرستنده نباید کمتر از 20VDC باشد.
- 4حفاظت از صاعقه: برای اطمینان از عملکرد قابل اعتماد محصول،توصیه می شود که دستگاه های حفاظت از صاعقه را در محل نصب کنید و اطمینان حاصل کنید که محصول و منبع برق به طور قابل اعتماد به زمین متصل شده اند..
- 5انتخاب حلقه مهر و موم: محدوده دمای کار نامی حلقه O لاستیک فلورین -20°C تا 250°C است. اگر دمای کار محصول کمتر از -20°C باشد،یک حلقه مهر و موم EPDM O باید انتخاب شود..
- 6. گزینه های کابل: طول پیش فرض کابل 1.5 متر است و سه نوع مواد کابل برای انتخاب وجود دارد. مگر اینکه مشخص شود که مواد کابل پلی اتیلن استفاده می شود.در صورت نیاز به یک ماده کابل متفاوتلطفاً در فرم سفارش آن را مشخص کنید.
- 7. الزامات ویژه: در صورت الزامات ویژه، مانند لرزش قوی، نیروی ضربه فوری، تداخل الکترومغناطیسی یا RF قوی، لطفاً به ما اطلاع دهید و آن را در سفارش نشان دهید.
| راهنمای سفارشحسگر فشار دیافراگم | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| IB | انتقال دهنده فشار عمومی | IX | فرستنده فشار نمایش | |||||
| IE | فرستنده فشار هواپیمایی مقاوم به ضربه | IIC/III | صنعت عمومی/ فرستنده فشار صفحه نمایش | |||||
| اگر | فرستنده فشار ضد رطوبت | IIE/IIIE | انتقال دهنده فشار عمومی/نمایشگر | |||||
| IN | فرستنده فشار اختصاصی تهویه مطبوع | |||||||
| IC | فرستنده فشار درجه حرارت بالا | |||||||
| IQ/IQT | دیافراگم بزرگ / فرستنده فشار دمای بالا | |||||||
| محدوده اندازه گیری | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | سایر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | 2088 پوشش صنعتی | |||||||
| B5 | 2088 پوشش صنعتی با صفحه نمایش | |||||||
| B6 | سایر | |||||||
| کد | نوع فشار | |||||||
| G | فشار اندازه گیری | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر شده | |||||||
سوالات عمومیسنسور فشار دیافراگم:
1سوال: ویژگی های شرکت شما چیست؟ حسگر فشار دیافراگمفرستنده ها؟
A: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را برای پاسخگویی به نیازهای خاص سفارشی کنند. ما خدمات OEM و ODM را ارائه می دهیم.
3سوال: ظرفیت تولیدی شما چقدر است؟
الف: امکانات تولیدی ما می تواند تا 30،000 فرستنده سنسور فشار در ماه تولید کند، بنابراین ما کاملا قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم.توصیه می شود که با تیم فروش ما از قبل تماس بگیرید تا برنامه ریزی تولید و تحویل بدون مشکل را تضمین کنید.
4. س: زمان تحویل معمول چیست؟
A: 5 ~ 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشد.
5س: قیمت محصولات چطوره؟ تخفیف هست؟
ج: قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلند مدت.
6. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: زمان گارانتی ما 24 ماه پس از حمل است، و پس از فروش ما با سوالات خود را در 24 ساعت پاسخ خواهد داد، آموزش از راه دور توسط شبکه PC استهميشه در دسترس
