DN25 سنسور فشار دیافراگم با دمای بالا برای کاربردهای صنعتی فرستنده
Product Details
| شماره مدل: | BP93420-IIIFL | منبع برق: | 12-32VDC |
|---|---|---|---|
| خارج: | 4-20mA با صفحه نمایش LCD یا LED | نوع فشار: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| محدوده: | 0-35kpa~20Mpa | نوع ساختار: | فرستنده حسگر فشار دیافراگم |
| محیط اندازه گیری: | مایع، گاز، چسب نوشیدنی و غیره | درجه دقت: | 0.5٪ |
| رتبه Ip: | IP65 | سفارشی سازی: | OEM و ODM |
| برجسته کردن |
حسگر فشار دیافراگم با دمای بالا,استفاده های صنعتی سنسور فشار دیافراگم,سنسور فشار دیافراگم DN25,Industrial Applications Flush Diaphragm Pressure Sensor,DN25 Flush Diaphragm Pressure Sensor |
||
Product Description

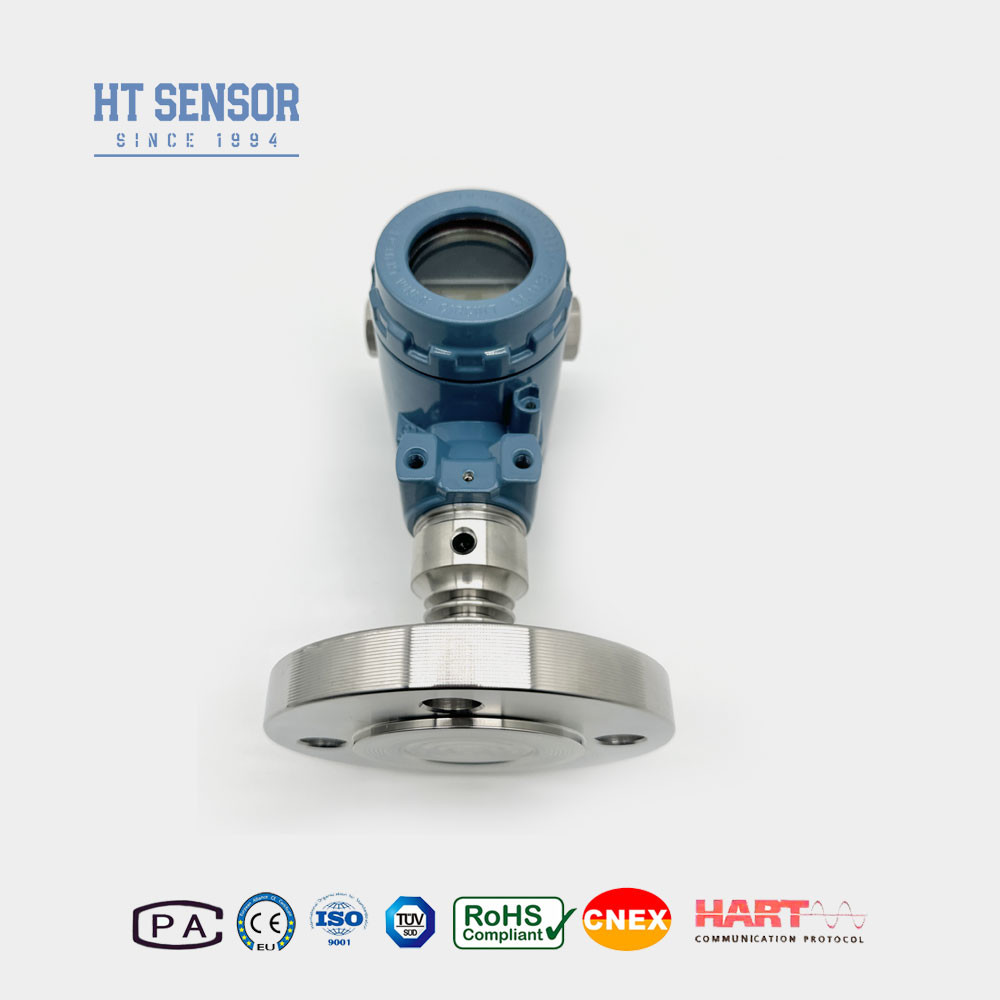

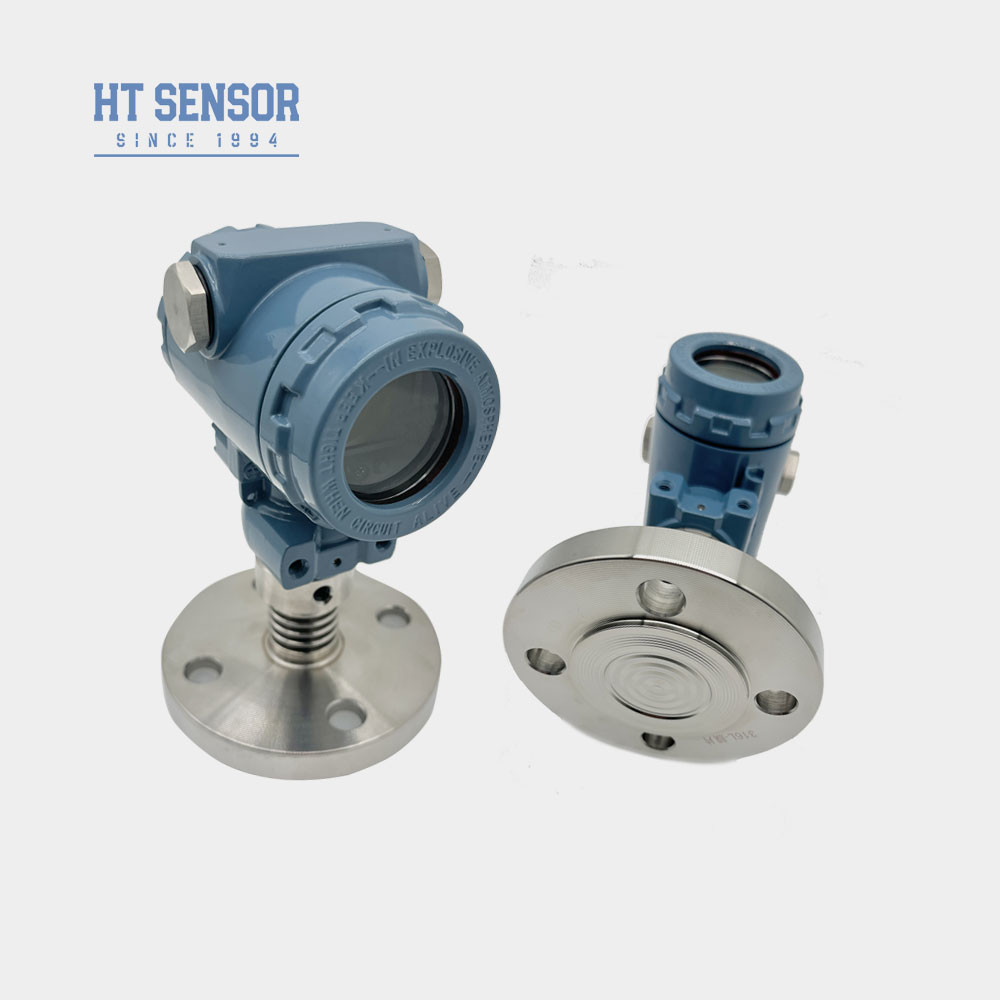

DN25 سنسور فشار دیافراگم با دمای بالا برای کاربردهای صنعتی
انتقال دهنده فشار BP93420-IIIFL
معرفی سنسور فشار دیافراگم:
فرستنده فشار BP93420-III-FL از هسته پر از روغن فیلم مقاومت سیلیکون سری HT به عنوان عنصر اندازه گیری سیگنال استفاده می کند.اتصال فرآیند آن شامل جوش مستقیم یک دیافراگم عایق 316L و فلنج تطبیقی استدر داخل محفظه فولاد ضد زنگ، در داخل محفظه فولاد ضد زنگ، در داخل محفظه فولاد ضد زنگ، در داخل محفظه فولاد ضد زنگ، در داخل محفظه فولاد ضد زنگمدار پردازش سیگنال سیگنال سنسور را به یک سیگنال خروجی استاندارد تبدیل می کندآزمایش دقیق و غربالگری پیری از اجزای، محصولات نیمه آماده و محصولات آماده انجام شده است تا عملکرد پایدار و قابل اعتماد فرستنده را تضمین کند.
| پارامترهای عملکرد | |
| محدوده اندازه گیری | -100kPa... 0kPa 35kPa... 1MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت @ 25°C | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز | 0.02٪ F.S. (معمول) 0.05٪ F.S. (حداکثر) |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمول) ± 0.2%F.S/سال ((حداکثر)) |
| حرکت درجه حرارت نقطه صفر | ± 0.02%F.S/°C ((≤100KPa) ± 0.01%F.S/°C ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ± 0.02%F.S/°C ((≤100KPa) ± 0.01%F.S/°C ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | 0-70°C ((≤10mpa، قابل تنظیم) |
| دمای کار | -20°C تا 80°C |
| دمای ذخیره سازی | -40°C تا 120°C |
| ارتعاش | 10g،55Hz 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | ex ia IIC T6 Ga |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | 4 کیلوگرم |
ویژگی های محصولحسگر فشار دیافراگم:
- 1. محدوده اندازه گیری گسترده، گزینه های مختلف رابط فشار
- 2. گزینه های سیگنال خروجی متنوع
- 3صفر و مقیاس کامل قابل تنظیم
- 4. دقت بالا، اتصال های فرعی متعدد
برنامه های کاربردیحسگر فشار دیافراگم:
- مناسب برای اندازه گیری گازهای غیر خوردنی و مایعات با 316L.
- صنایع پزشکی، بیوفارماسیوتیک و بهداشت مواد غذایی برای پردازش استریل.
- در صنایع کاغذی و شیمیایی و همچنین برای سطح فاضلاب و نوشیدنی استفاده می شود.
| سیگنال خروجی ofحسگر فشار دیافراگم | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC | |
| پروتکل ارتباطی RS485 | 3.6 ~ 30 ولت / باتری | 4 سیم |
| نکات سفارشfحسگر فشار دیافراگم |
- 1در هنگام انتخاب یک محصول، لطفا اطمینان حاصل کنید که محیط مورد آزمایش با قسمت تماس محصول سازگار است.
- 2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل یک صفحه نمایش دیجیتال نیستند.
- 3. هنگام سفارش یک فرستنده با یک صفحه نمایش LCD یا LED، منبع برق فرستنده نباید کمتر از 20VDC باشد.
- 4برای اطمینان از عملکرد قابل اعتماد محصول،توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد به زمین متصل شده اند..
- 5حلقه های O لاستیکی فلورین درجه حرارت کار نامینی برای - 20 °C ~ 250 °C دارند. هنگامی که دمای کار کمتر از - 20 °C باشد، حلقه های مهر و موم نوع EPDM O باید انتخاب شوند.
- 6اگر شما نیاز به کابل دارید، سه ماده برای انتخاب وجود دارد. اگر دستورالعمل های خاصی داده نشده باشد،مواد کابل پلی اتیلن به طور پیش فرض استفاده می شوداگر مواد مختلف کابل مورد نیاز است، لطفا در فرم سفارش خود را نشان می دهد.
- 7در صورت نیاز ویژه ای مانند لرزش شدید، ضربه فوری، تداخل الکترومغناطیسی قوی یا فرکانس رادیویی، لطفاً به ما اطلاع دهید و در سفارش خود ذکر کنید.
| راهنمای سفارشحسگر فشار دیافراگم | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| IB | انتقال دهنده فشار عمومی | IX | فرستنده فشار نمایش | |||||
| IE | فرستنده فشار هواپیمایی مقاوم به ضربه | IIC/III | صنعت عمومی/ فرستنده فشار صفحه نمایش | |||||
| اگر | فرستنده فشار ضد رطوبت | IIE/IIIE | انتقال دهنده فشار عمومی/نمایشگر | |||||
| IN | فرستنده فشار اختصاصی تهویه مطبوع | |||||||
| IC | فرستنده فشار درجه حرارت بالا | |||||||
| IQ/IQT | دیافراگم بزرگ / فرستنده فشار دمای بالا | |||||||
| محدوده اندازه گیری | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| کد | اتصال فشار | |||||||
| J5 | سایر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | 2088 پوشش صنعتی | |||||||
| B5 | 2088 پوشش صنعتی با صفحه نمایش | |||||||
| B6 | سایر | |||||||
| کد | نوع فشار | |||||||
| G | فشار اندازه گیری | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر شده | |||||||
سوالات عمومیسنسور فشار دیافراگم:
1س: ویژگی های فرستنده های سنسور فشار شما چیست؟
ج: فرستنده های سنسور فشار ما با دقت بالا، دوام و عملکرد عالی و امکان سفارشی سازی مشخص می شوند.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را برای پاسخگویی به نیازهای خاص از طریق خدمات OEM و ODM خود سفارشی کنند.
3سوال: ظرفیت تولیدی شما چقدر است؟
ج: تأسیسات تولیدی ما توانایی تولید 30،000 فرستنده سنسور فشار در ماه را دارند، که تضمین می کند که ما می توانیم سفارشات بزرگ را برآورده کنیم.توصیه می شود که با تیم فروش ما از قبل برای برنامه ریزی تولید و تحویل بدون مشکل تماس بگیرید..
4. س: زمان تحویل معمول چیست؟
A: مدل های استاندارد معمولاً مدت تحویل 5 ~ 8 روز کاری دارند ، در حالی که محصولات سفارشی ممکن است متفاوت باشند.
5س: قیمت محصولات چطوره؟ تخفیف هست؟
ج: ما قیمت رقابتی با تخفیف در دسترس برای سفارشات عمده یا مشارکت های بلند مدت ارائه می دهیم.
6. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: محصولات ما با گارانتی 24 ماهه از تاریخ ارسال عرضه می شوند و خدمات پس از فروش ما پاسخ فوری را در عرض 24 ساعت همراه با پشتیبانی از آموزش از راه دور از طریق شبکه PC تضمین می کند.
