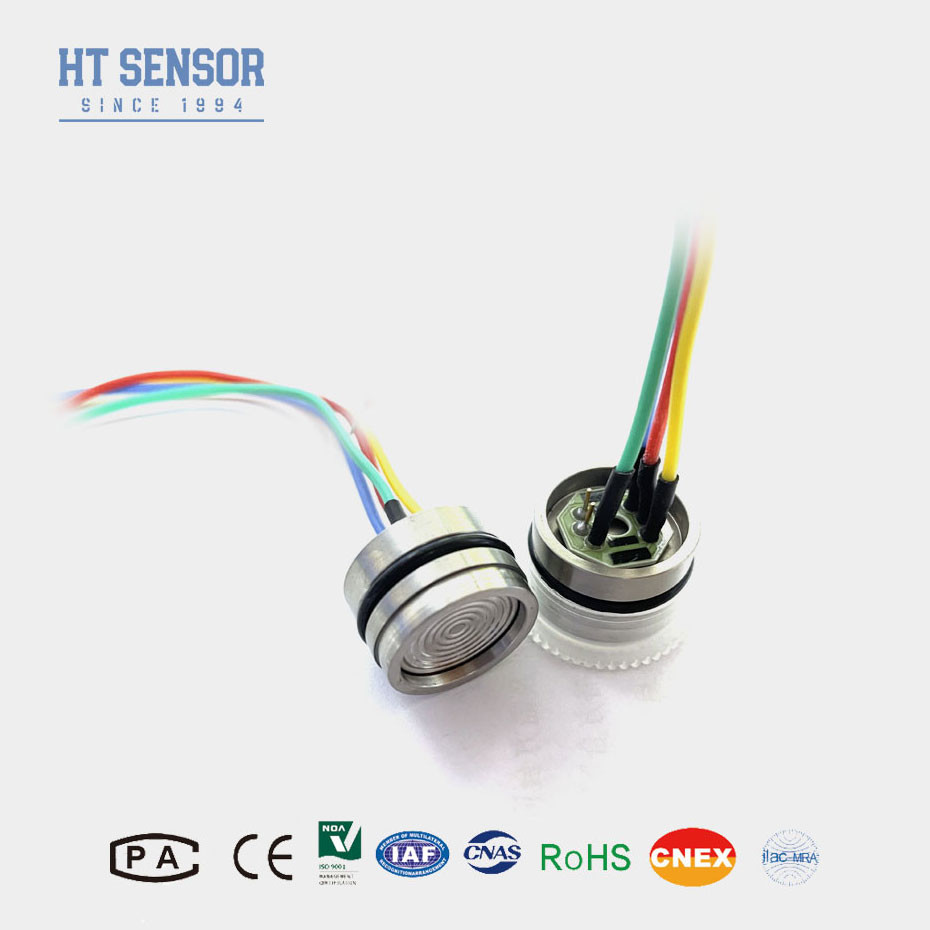

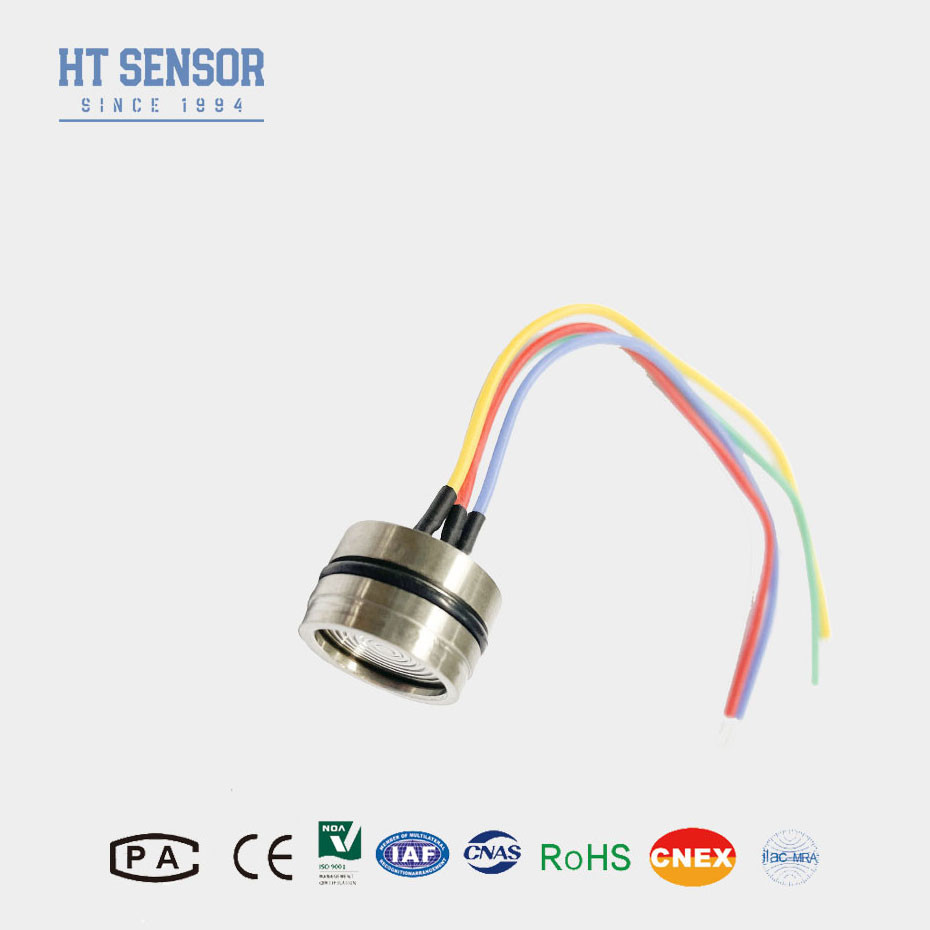

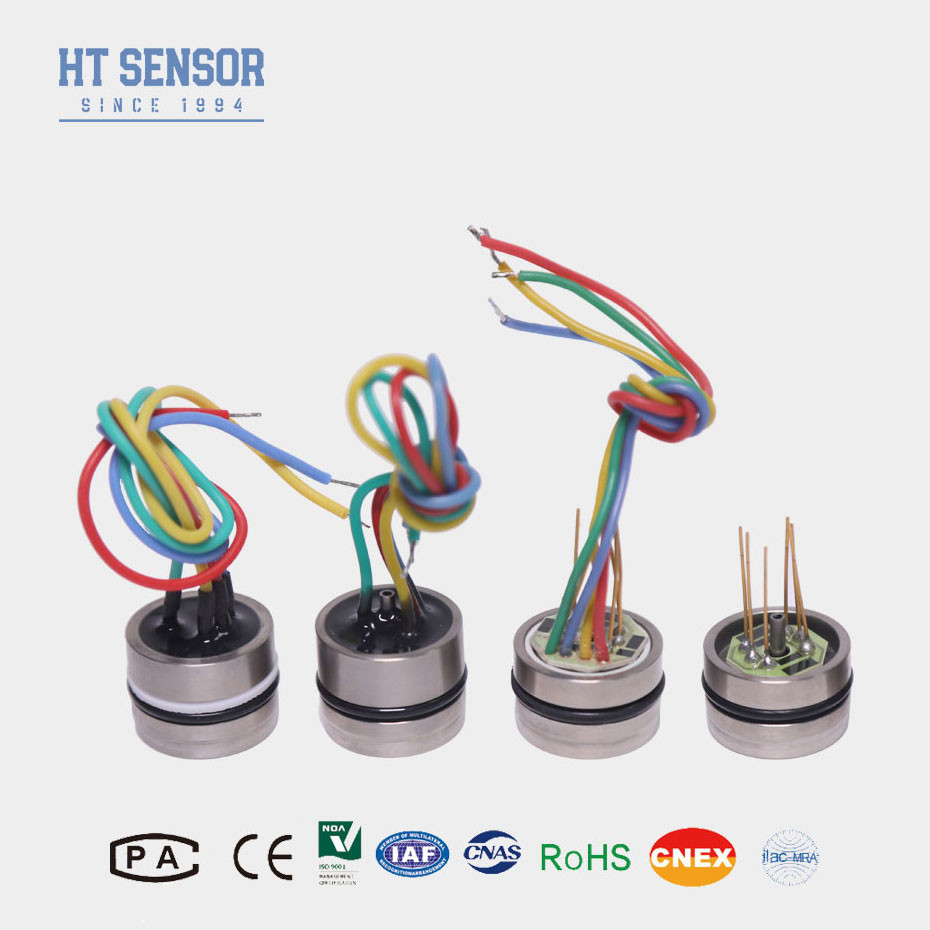

HT19V سنسور فشار سیلیکون پیزورسیستیو با دمای جبران شده برای نوع رشته ای
Product Details
| شماره مدل: | HT19V | نوع موضوع: | نه |
|---|---|---|---|
| نوع سیم کشی: | چهار سیم | محیط اندازه گیری: | گاز و مایع |
| محدوده: | 0-10kpa~60mpa | خروجی: | MV |
| نوع فشار: | G/A/S | عرضه: | 5-10VDC |
| کد HS: | 9026209090 | قابلیت ارائه: | 20000 عدد در ماه |
| نوع: | سنسور فشار پیزورزیستیو | مواد: | فولاد ضد زنگ |
| سفارشی سازی: | در دسترس OEM و ODM | ||
| برجسته کردن |
HT19V سنسور فشار سیلیکون پیزورستیستیو,سنسور فشار سیلیکونی بدون رشته,سنسور فشار سیلیکون پیزورسیستوی معاوضگی درجه حرارت,No Thread Silicon Piezoresistive Pressure Sensor,Temperature Compensated Silicon Piezoresistive Pressure Sensor |
||
Product Description
HT19V حسگر فشار سیلیکون بازدارنده
معرفی سنسور فشار سیلیکون:
هسته حسگر فشار سیلیکون HT19 یک عنصر سیلیکون پراکنده بسیار پایدار است.سنسور فشار سیلیکون پیزورسیستوی بسته بندی شده در یک هاسینگ فولاد ضد زنگ 316LHT26 تعویض شده در یک بسته ی قابل جوش و یا با انواع لوازم دوار مانند 1/4 و 1/8NPT، 1/4BSP و همچنین لوازم فرآوری سفارشی ارائه می شود.
ویژگی های محصولازحسگر فشار سیلیکون پیزورسیستوی
• قابل نصب با مهر و موم حلقه O
• سطوح مرطوب شده فولاد ضد زنگ
• تقویت شده
• ASIC کالیبر شده
• اندازه گیری مطلق و بسته
• گزینه کابل
• خروجی آنالوگ
• ارسال خروجی اختیاری (برای جزئیات با کارخانه تماس بگیرید)
درخواست هااز سنسور فشار سیلیکون:
1مناسب برای اندازه گیری فشار گاز خوردگی و مایع، سازگار با فولاد ضد زنگ 316 لیتری
2در سیستم های کنترل فرآیند برای نظارت و کنترل فشار استفاده می شود.
3اغلب در سیستم خنک کننده و اندازه گیری فشار کمپرسور هوا استفاده می شود.
عملکرد الکتریکیاز سنسور فشار سیلیکون:
1منبع برق: ≤10VDC
2ولتاژ خروجی حالت مشترک: 50 درصد از ورودی (معمولی)
3مقاومت ورودی: 4KΩ ~ 20KΩ
4مقاومت خروجی:2.5KΩ~6KΩ
5. اتصال الکتريکي: 100 ميلي متر سيم درجه حرارت بالا، کابل نوار
| پارامترهای عملکرداز سنسور فشار سیلیکون:. | ||||||
| محدوده اندازه گیری | گج ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa | ||||
| مطلق ((A) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | |||||
| مهر و موم شده | 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 40MPaS، 60MPaS، 100MPaS | |||||
| نوع | مکس | واحد | ||||
| عدم خطی بودن | ±0.15 | ±0.3 | %F.S | |||
| تکرار | 0.05 | 0.1 | %F.S | |||
| هیسترز | 0.05 | 0.1 | %F.S | |||
| خروجی صفر Offset | 0±1 | 0±2 | mV | |||
| تولید کامل | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| صفر Temp Offset. Drift | ≤20KPa | ±1 | ±2.5 | %F.S | ||
| ≥35kPa | ±0.8 | ± 15 | %F.S | |||
| دمای کامل مقیاس | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±0.8 | ± 15 | %F.S | |||
| معاوضات موقت | ≤20KPa | 0 تا 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| دمای کار | -20 تا 80 | oC | ||||
| دمای ذخیره سازی | -40 تا 125 | oC | ||||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 120MPa را انتخاب کنید | |||||
| فشار انفجار | 5 برابر مقیاس کامل | |||||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | ||||
| مواد دیافراگم | 316L | |||||
| مقاومت عایق | ≥200MΩ 100VDC | |||||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | |||||
| شوک | 100 گرم، 11 میلیمتر | |||||
| زمان پاسخ | ≤1ms | |||||
| مهر O-ring | لاستیک نایتریل یا لاستیک فلورو | |||||
| ماده پر کننده | روغن سیلیکون | |||||
| وزن | ~ 28 گرم | |||||
| پارامترها تحت شرایط زیر آزمایش می شوند: 10 ولت @ 25 درجه سانتیگراد | ||||||
| طرح ساخت و سازاز سنسور فشار سیلیکون | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| اتصال الکتریکی و جبراناز سنسور فشار سیلیکون |
|
|
| نمونه های انتخاب |
| نکات سفارش |
| پرسش و پاسخ |
1چه عواملی را باید هنگام انتخاب یک سنسور فشار در نظر بگیرم؟
محدوده فشار: حداکثر و حداقل فشارهایی که سنسور می تواند اندازه گیری کند.
دقت: درجه دقت اندازه گیری مورد نیاز.
سیگنال خروجی: نوع خروجی سیگنال الکتریکی (به عنوان مثال، 4-20mA، 0-5VDC، خروجی های دیجیتال).
محیط کار: شرایطی مانند دمای هوا، رطوبت و قرار گرفتن در معرض مواد خوردنی.
سازگاری مواد: اطمینان از سازگاری مواد سنسور با رسانه های اندازه گیری شده.
زمان واکنش: سرعت واکنش سنسور به تغییرات فشار.
2چطوري يه سنسور فشار نصب کنم؟
نصب: سنسور را با استفاده از لوازم مناسب به طور ایمن نصب کنید و اطمینان حاصل کنید که به درستی با منبع فشار هماهنگ شده است.
سیم کشی: خروجی الکتریکی را به سیستم کنترل یا تجهیزات نظارت مطابق با دستورالعمل های سازنده متصل کنید.
کالیبراسیون: کالیبراسیون را انجام دهید تا قراءات دقیق را تضمین کنید. این ممکن است شامل تنظیم صفر و تنظیمات دامنه باشد.
ایمنی: از تمام دستورالعمل های ایمنی برای جلوگیری از آسیب رساندن به سنسور یا آسیب دیدن پیروی کنید.
3چطوري يه سنسور فشار رو نگه دارم؟
کالیبراسیون منظم: به طور دوره ای سنسور را کالیبراسیون کنید تا دقت آن حفظ شود.
بازرسی: به طور منظم برای آسیب های فیزیکی یا فرسایش بررسی کنید.
تمیز کردن: سنسور و اتصالات آن را تمیز کنید تا از آلودگی جلوگیری شود.
حفاظت: اطمینان حاصل کنید که سنسور از عوامل محیطی که می توانند عملکرد آن را تحت تاثیر قرار دهند محافظت می شود.
4کاربرد های رایج سنسورهای فشار چیست؟
اتوماسیون صنعتی: نظارت و کنترل فشارهای فرآیند در تولید.
خودرو: اندازه گیری فشار روغن، سوخت و هوا در موتورها.
دستگاه های پزشکی: نظارت بر فشار خون و سایر فشارهای فیزیولوژیکی.
سیستم های تهویه مطبوع: اطمینان از فشار مناسب هوا و گاز.
هوافضا: اندازه گیری فشار کابین و سایر پارامترهای حیاتی.
نظارت بر محیط زیست: اندازه گیری فشار هوا و آب.
5تعويض ديجيتالي در حسگر فشار چيست؟
تعویض دیجیتال شامل استفاده از میکرو پروسسورها برای تصحیح خطا و عدم خطی بودن در اندازه گیری فشار است.این تکنیک دقت را با تنظیم خروجی سنسور بر اساس عوامل تصحیح از پیش کالیبراسیون شده و تغییرات دمایی بهبود می بخشد.
6اگه سنسور فشارم به درستی کار نکنه چيکار کنم؟
کنکشن ها را بررسی کنید: مطمئن شوید که تمام اتصالات الکتریکی و مکانیکی امن هستند.
بررسی کالیبراسیون: بررسی کنید که سنسور به درستی کالیبراسیون شده است.
بررسی آسیب: به دنبال هر گونه آسیب فیزیکی به سنسور یا اجزای آن باشید.
مراجعه به اسناد: برای مراحل رفع مشکل، به راهنمای کاربر مراجعه کنید.
تماس با پشتیبانی: اگر مشکلات ادامه پیدا کند، برای پشتیبانی فنی با تولید کننده یا تامین کننده تماس بگیرید.
