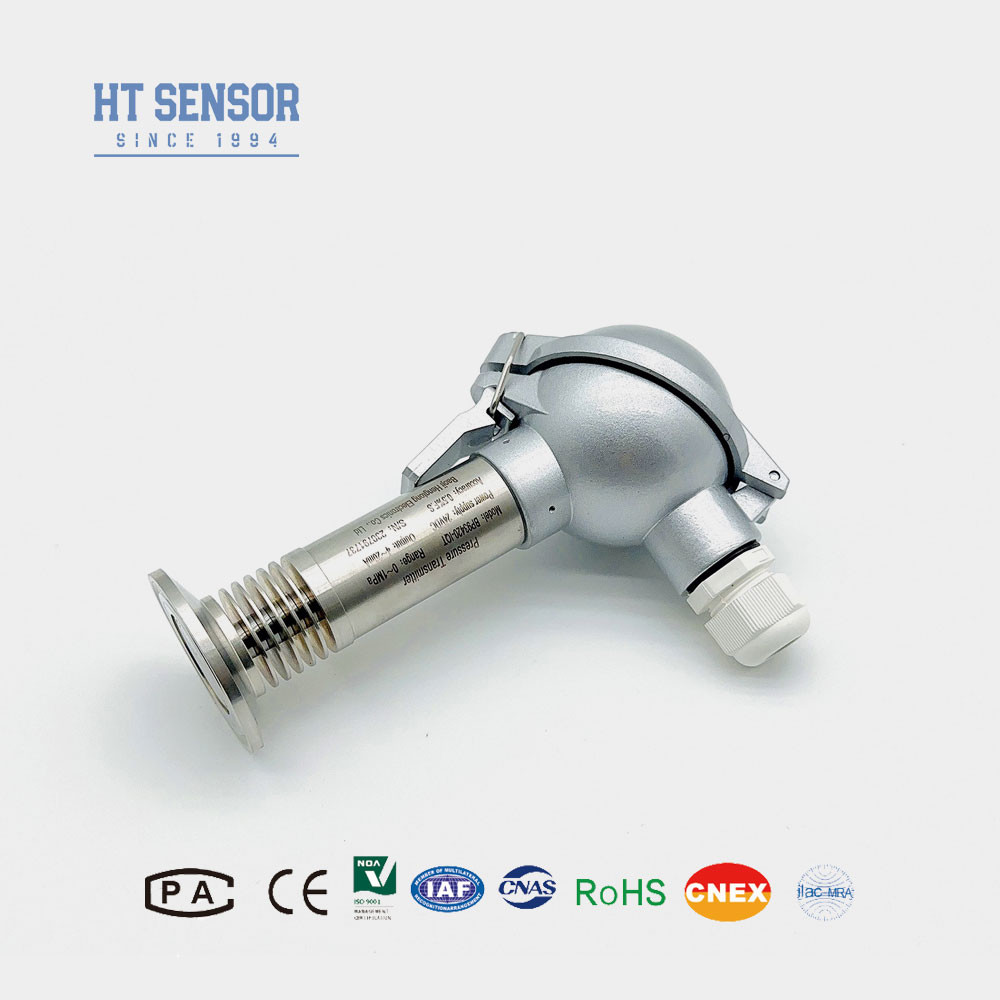

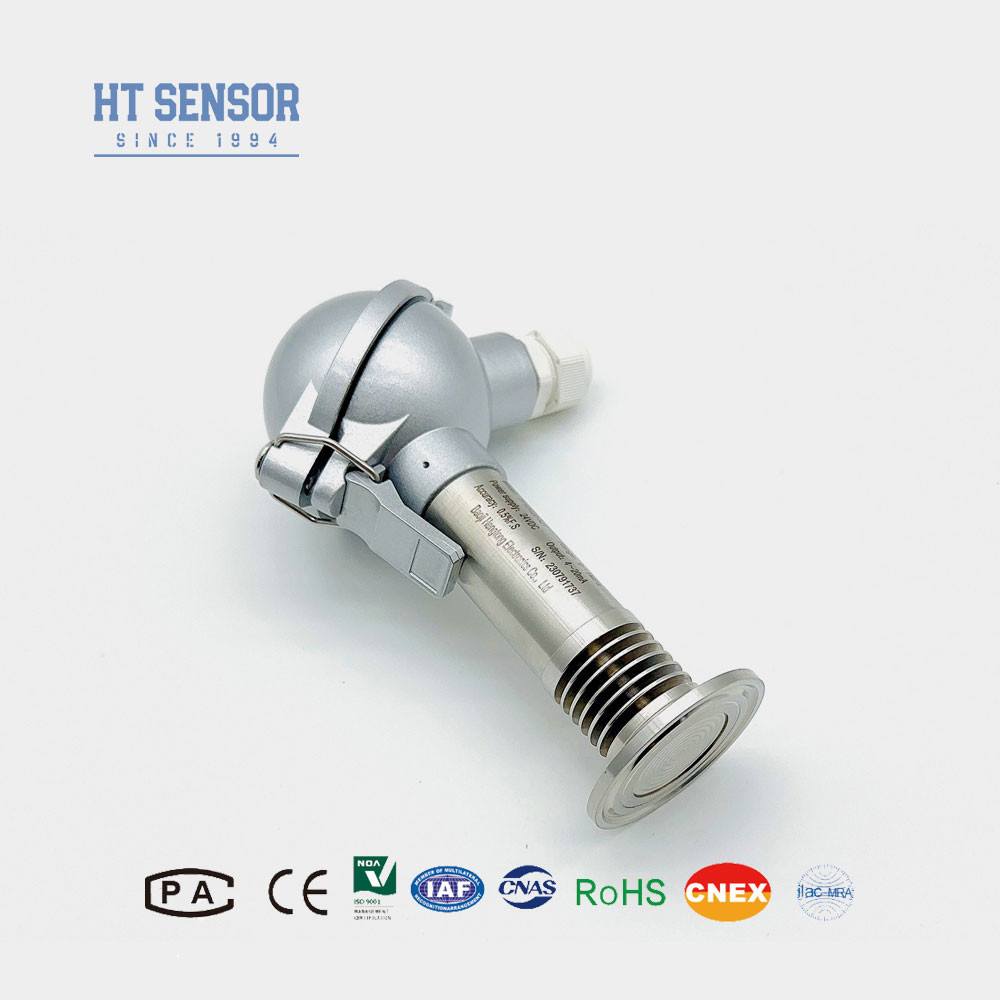

انتقال دهنده فشار BP93420-IQT
معرفی سنسور فشار دیافراگم:
حسگر فشار غشای مسطح BP93420-IQT از طریق ساخت و ساز قوی، اصول اندازه گیری پیشرفته و قابلیت های کاربردی متنوع،فرستنده فشار دیافراگم فشرده BP93420-IQT ثابت و قابل اعتماد استاین ویژگی ها آن را به یک انتخاب متنوع برای طیف گسترده ای از وظایف نظارت و کنترل فشار صنعتی، به ویژه در محیط های فرآیند چالش برانگیز تبدیل می کند.
| پارامترهای عملکرداز سنسور فشار دیافراگم: |
| محدوده اندازه گیری |
-100kPa... 0kPa ~ 35kPa... 3.5MPa |
| نوع فشار |
فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار |
≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد |
±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار |
≤0.1%FS |
| هیسترز |
≤0.1%FS |
| ثبات بلند مدت |
± 0.1%F.S/سال ((معمولا) ± 0.2%F.S/سال ((حداکثر) |
| حرکت درجه حرارت نقطه صفر |
± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل |
± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| پاسخ فرکانسی |
2.4khz |
| دمای جبران |
0-70oC ((تخصیص پذیر) |
| دمای کار |
-20 تا 80 درجه |
| دمای ذخیره سازی |
-40 تا 120 درجه سانتیگراد |
| ارتعاش |
10g،55Hz ~ 2kHz |
| مواد مسکن |
304۳۱۶ لیتر |
| مواد دیافراگم |
316L |
| مقاومت عایق |
100MΩ 100VDC |
| درجه بندی حفاظت |
IP65 |
| وزن |
~0.3kg |
ویژگی های محصولاز سنسور فشار دیافراگم:
1محدوده اندازه گیری گسترده، گزینه های مختلف رابط فشار.
2گزینه های سیگنال های خروجی متنوع
3صفر قابل تنظیم و مقیاس کامل
4دقيقي بالا، اتصال هاي فرعي بي عفوني
| سیگنال خروجی |
ولتاژ تغذیه |
نوع خروجی |
| 4 تا 20mA |
12 ~ 30VDC |
سیم 2/3/4 |
| 0~10/20mA |
3 سیم |
| 0/1 تا 5 ولت |
| 0/1 ~ 10 ولت |
| 0.5 تا 4.5 ولت |
5VDC |
| پروتکل ارتباطی RS485 |
3.6 ~ 30 ولت / باتری |
4 سیم |
1سازگاری رسانه ها
هنگام انتخاب یک محصول، اطمینان حاصل کنید که رسانه مورد اندازه گیری با اجزای مرطوب شده سنسور سازگار است.این سازگاری برای عملکرد قابل اعتماد و صحیح دستگاه بسیار مهم است..
2محصولات ضد انفجار
لطفا توجه داشته باشید که محصولات ضد انفجار به عنوان یک نمایشگر دیجیتال به عنوان استاندارد در هنگام سفارش شامل نمی شوند.این یک عامل مهم برای در نظر گرفتن اگر یک صفحه نمایش دیجیتال برای برنامه خود را مورد نیاز است.
3. محافظت از زمین و رعد و برق
برای تضمین عملکرد قابل اعتماد محصول، توصیه می کنیم که دستگاه های حفاظت از صاعقه را در محل نصب کنید و اطمینان حاصل کنید که هر دو محصول و منبع برق به درستی زمین گرفته شده اند.این به محافظت از سنسور در برابر اختلال های الکتریکی کمک می کند، حفظ عملکرد ثابت.
4گزینه های کابل
این محصول با یک کابل متصل به طور پیش فرض عرضه نمی شود. اگر یک کابل مورد نیاز باشد، سه انتخاب مواد در دسترس است: پلی اتیلن، PVC و زره دار.گزینه کابل پلی اتیلن بطور پیش فرض استفاده می شود.. اگر شما نیاز به مواد مختلف کابل، لطفا این را در فرم سفارش خود را نشان می دهد.
5الزامات ویژه
برای کاربردهایی با الزامات خاص، مانند لرزش قوی، نیروی ضربه فوری، یا تداخل الکترومغناطیسی/فریکونسی رادیویی شدید،لطفا به ما اطلاع دهید و جزئیات را در سفارش خود ارائه دهیداین به ما اجازه می دهد تا مناسب بودن محصول را برای نیازهای کاربردی منحصر به فرد شما تأیید کنیم.
| راهنمای سفارش سنسور فشار دیافراگم |
| BP93420XX |
فرستنده فشار |
| |
کد |
طرح ساخت و ساز |
| IB |
انتقال دهنده فشار عمومی |
IX |
فرستنده فشار نمایش |
| IE |
فرستنده فشار هواپیمایی مقاوم به ضربه |
IIC/III |
صنعت عمومی/ فرستنده فشار صفحه نمایش |
| اگر |
فرستنده فشار ضد رطوبت |
IIE/IIIE |
انتقال دهنده فشار عمومی/نمایشگر |
| IN |
فرستنده فشار اختصاصی تهویه مطبوع |
|
|
| IC |
فرستنده فشار درجه حرارت بالا |
|
|
| IQ1/IQ2 |
دیافراگم بزرگ / فرستنده فشار دمای بالا |
|
|
| |
محدوده اندازه گیری |
-100kPa... 0kPa~ 35kPa...3.5MPa |
| (0-X) Kpa یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد |
| |
کد |
منبع برق |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
سایر |
| |
کد |
سیگنال خروجی |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
کد |
اتصال فشار |
| J1 |
M20×15 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
سایر |
| |
کد |
اتصال الکتریکی |
| B1 |
هیرشمن |
| B2 |
پلگ PG7 |
| B3 |
خروجی کابل مهر شده |
| B4 |
2088 پوشش صنعتی |
| B5 |
2088 پوشش صنعتی با صفحه نمایش |
| B6 |
سایر |
| |
کد |
نوع فشار |
| G |
فشار اندازه گیری |
| A |
فشار مطلق |
| S |
فشار مرجع مهر شده |
سوالات متداول:
1س: ویژگی های فرستنده های سنسور فشار شما چیست؟
A: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را متناسب با نیازهای خاص خود طراحی کنند. ما خدمات OEM و ODM را ارائه می دهیم.
3سوال: ظرفیت تولیدی شما چقدر است؟
A: امکانات تولیدی ما می تواند تا 30،000 فرستنده سنسور فشار در ماه تولید کند، بنابراین ما کاملا قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم.توصیه می شود که با تیم فروش ما از قبل تماس بگیرید تا برنامه ریزی تولید و تحویل بدون مشکل را تضمین کنید.
4. س: زمان تحویل معمول چیست؟
A: 5 ~ 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشد.
5س: قیمت محصولات چطوره؟ تخفیف هست؟
ج: قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلند مدت.
6. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: زمان گارانتی ما 24 ماه پس از ارسال است، و پس از فروش ما با سوالات شما در 24 ساعت پاسخ خواهد داد، آموزش از راه دور توسط شبکه PC همیشه در دسترس است.
