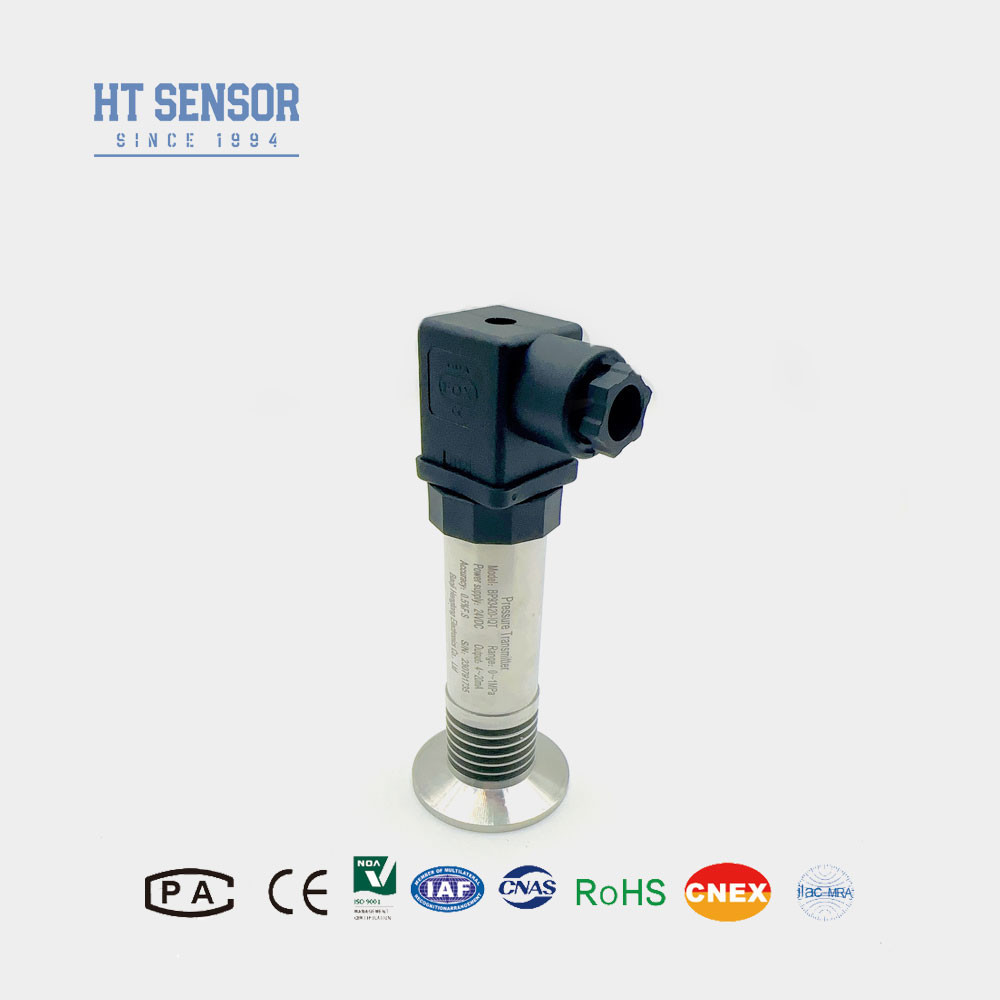

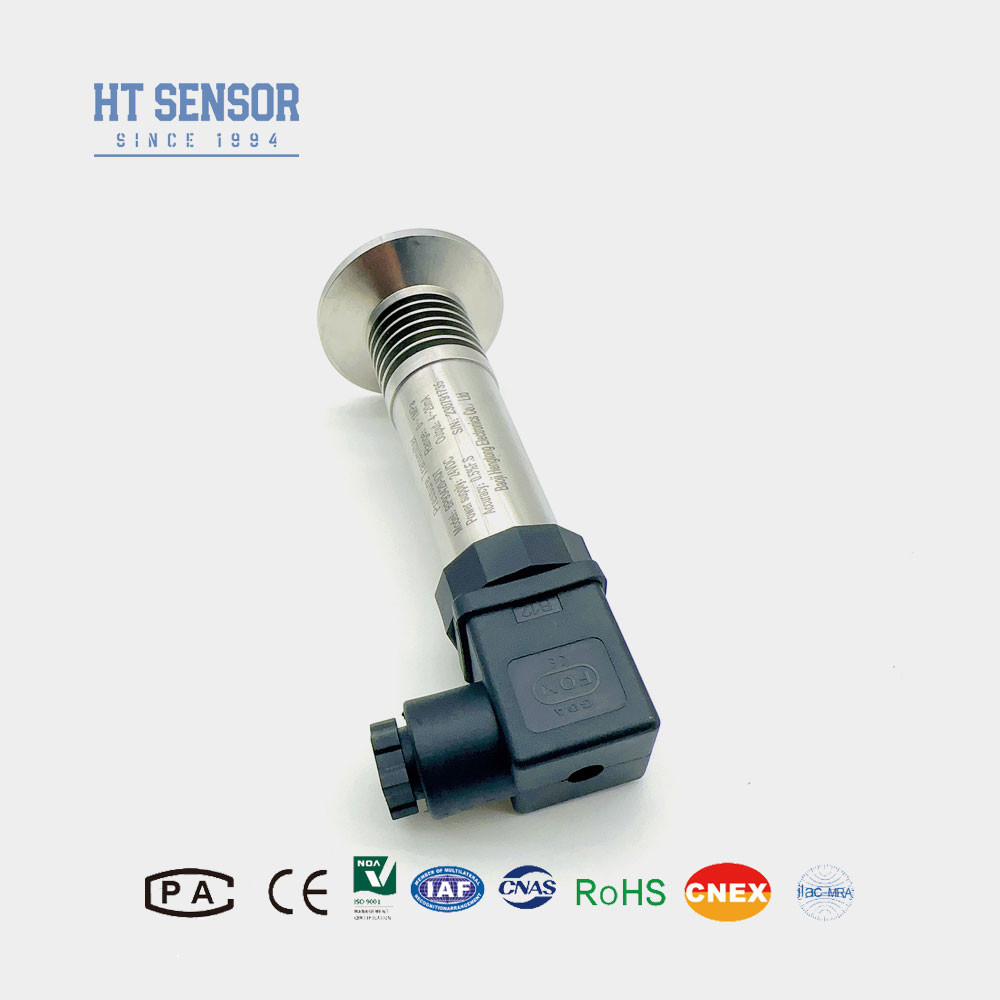

ترانسمیتر فشار BP93420-IQT
معرفی سنسور فشار دیافراگم فلاش:
سنسور فشار غشای تخت BP93420-IQT از الاستومری ساخته شده از مواد وارداتی به همراه فناوری جداسازی دیافراگم استفاده می کند. نکته مهم این است که سر سنسور هیچ سوراخی برای سنجش فشار ندارد که خطر انسداد محیط غیر چسبناک در طول اندازه گیری را از بین می برد. این طراحی یکپارچه، فرستنده را برای کاربردهای اندازه‌گیری فشار و کنترل که شامل محیط‌های چسبناک مانند پوشش‌های شیمیایی، رنگ، گل، آسفالت و نفت خام است، مناسب می‌سازد.
| پارامترهای عملکردسنسور فشار دیافراگم فلاش: |
| محدوده اندازه گیری |
-100kPa…0kPa ~ 35kPa…3.5MPa |
| نوع فشار |
فشار گیج، فشار مطلق، فشار مهر و موم شده |
| اضافه بار |
≤ 1.5 برابر محدوده امتیازی |
| دقت @ 25ºC |
± 0.25٪ (معمولی) ± 0.5٪ (حداکثر) |
| تکرارپذیری |
≤0.1% FS |
| هیسترزیس |
≤0.1% FS |
| پایداری بلند مدت |
±0.1%FS/سال (معمولی) ±0.2%FS/سال (حداکثر) |
| رانش دمای نقطه صفر |
±0.02%FS/ºC(≤100KPa) ±0.01%FS/ºC (>100KPa) |
| رانش دما در مقیاس کامل |
±0.02%FS/ºC(≤100KPa) ±0.01%FS/ºC (>100KPa) |
| پاسخ فرکانس |
2.4 کیلوهرتز |
| دمای جبران |
0-70 درجه سانتیگراد (قابل تنظیم) |
| دمای عملیاتی |
-20ºC~80ºC |
| دمای ذخیره سازی |
-40 درجه سانتیگراد تا 120 درجه سانتیگراد |
| لرزش |
10 گرم، 55 هرتز ~ 2 کیلوهرتز |
| مصالح مسکن |
304,316 لیتر |
| جنس دیافراگم |
316 لیتر |
| مقاومت عایق |
100MΩ 100VDC |
| رتبه حفاظتی |
IP65 |
| وزن |
~ 0.3 کیلوگرم |
ویژگی های محصولسنسور فشار دیافراگم فلاش:
1. محدوده اندازه گیری گسترده، گزینه های رابط فشار مختلف.
2. گزینه های سیگنال خروجی متنوع.
3. صفر قابل تنظیم و در مقیاس کامل.
4. دقت بالا، اتصالات فرآیند استریل متعدد.
برنامه های کاربردیسنسور فشار دیافراگم فلاش:
1. مناسب برای اندازه گیری گازها و مایعات غیر خورنده با 316L.
2. صنایع پزشکی، بیودارویی و بهداشت مواد غذایی برای فرآوری استریل.
3. مورد استفاده در صنایع کاغذ و شیمیایی، و همچنین برای اندازه گیری فشار سطح فاضلاب و قوطی نوشیدنی مناسب برای سیستم های کنترل هیدرولیک و پنوماتیک.
| سیگنال خروجی |
ولتاژ تغذیه |
نوع خروجی |
| 4 ~ 20 میلی آمپر |
12 ~ 30 ولت دی سی |
سیم 2/3/4 |
| 0~10/20mA |
3 سیم |
| 0/1 ~ 5 ولت |
| 0/1 ~ 10 ولت |
| 0.5 ~ 4.5 ولت |
5VDC |
| پروتکل ارتباطی RS485 |
3.6 ~ 30 ولت / باتری |
4 سیم |
1. سازگاری رسانه ها
هنگام انتخاب محصول، اطمینان حاصل کنید که رسانه تحت اندازه گیری با اجزای خیس شده سنسور سازگار است. این سازگاری برای عملکرد مطمئن و مناسب دستگاه بسیار مهم است.
2. محصولات ضد انفجار
لطفاً توجه داشته باشید که محصولات ضد انفجار هنگام ثبت سفارش دارای نمایشگر دیجیتالی نیستند. این یک عامل مهم است که باید در نظر بگیرید که آیا یک صفحه نمایش دیجیتال برای برنامه شما مورد نیاز است.
3. زمین و حفاظت از صاعقه
برای تضمین عملکرد قابل اعتماد محصول، توصیه می کنیم دستگاه های حفاظت در برابر صاعقه را در محل نصب کنید و از اتصال زمین مناسب محصول و منبع تغذیه اطمینان حاصل کنید. این به محافظت از سنسور در برابر اغتشاشات الکتریکی و حفظ عملکرد ثابت کمک می کند.
4. گزینه های کابل
این محصول با کابل متصل پیش فرض همراه نیست. در صورت نیاز به کابل، سه انتخاب مواد وجود دارد: پلی اتیلن، PVC و زره پوش. مگر اینکه غیر از این مشخص شده باشد، گزینه کابل پلی اتیلن به طور پیش فرض استفاده می شود. اگر به مواد کابل دیگری نیاز دارید، لطفاً آن را در فرم سفارش خود ذکر کنید.
5. الزامات ویژه
برای کاربردهایی با شرایط خاص، مانند لرزش قوی، نیروی ضربه آنی، یا تداخل شدید الکترومغناطیسی/فرکانس رادیویی، لطفاً به ما اطلاع دهید و جزئیات را در سفارش خود ارائه دهید. این به ما امکان می دهد تا مناسب بودن محصول را برای نیازهای کاربردی منحصر به فرد شما تأیید کنیم.
| راهنمای سفارش سنسور فشار دیافراگم فلاش |
| BP93420XX |
ترانسمیتر فشار |
| |
کد |
طرح کلی ساخت و ساز |
| IB |
ترانسمیتر فشار عمومی |
IX |
نمایشگر ترانسمیتر فشار |
| IE |
فرستنده فشار هوانوردی مقاوم در برابر ضربه |
IIC/III |
ترانسمیتر فشار عمومی صنعتی/نمایشگر |
| اگر |
ترانسمیتر فشار ضد رطوبت |
IIE/IIIE |
ترانسمیتر فشار عمومی/نمایشگر |
| در |
ترانسمیتر فشار اختصاصی تهویه مطبوع |
|
|
| آی سی |
ترانسمیتر فشار با دمای بالا |
|
|
| IQ1/IQ2 |
دیافراگم بزرگ / فرستنده فشار با دمای بالا |
|
|
| |
محدوده اندازه گیری |
-100kPa…0kPa~ 35 کیلو پاسکال … 3.5 مگا پاسکال |
| (0-X)Kpa یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد |
| |
کد |
منبع تغذیه |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
دیگر |
| |
کد |
سیگنال خروجی |
| S1 |
4 ~ 20 mADC |
S5 |
0~20mADC |
| S2 |
1~5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5 ~ 4.5 VDC |
| S4 |
0~10mADC |
|
|
| |
کد |
اتصال فشار |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
دیگر |
| |
کد |
اتصال برق |
| B1 |
هیرشمن |
| B2 |
دوشاخه PG7 |
| B3 |
خروجی کابل مهر و موم شده |
| B4 |
2088 پوشش صنعتی |
| B5 |
2088 پوشش صنعتی با نمایشگر |
| B6 |
دیگر |
| |
کد |
نوع فشار |
| جی |
فشار سنج |
| الف |
فشار مطلق |
| اس |
فشار مرجع مهر و موم شده |
