BPHT24حسگر فشار دیافراگم
معرفی فرستنده فشار دیافراگم:

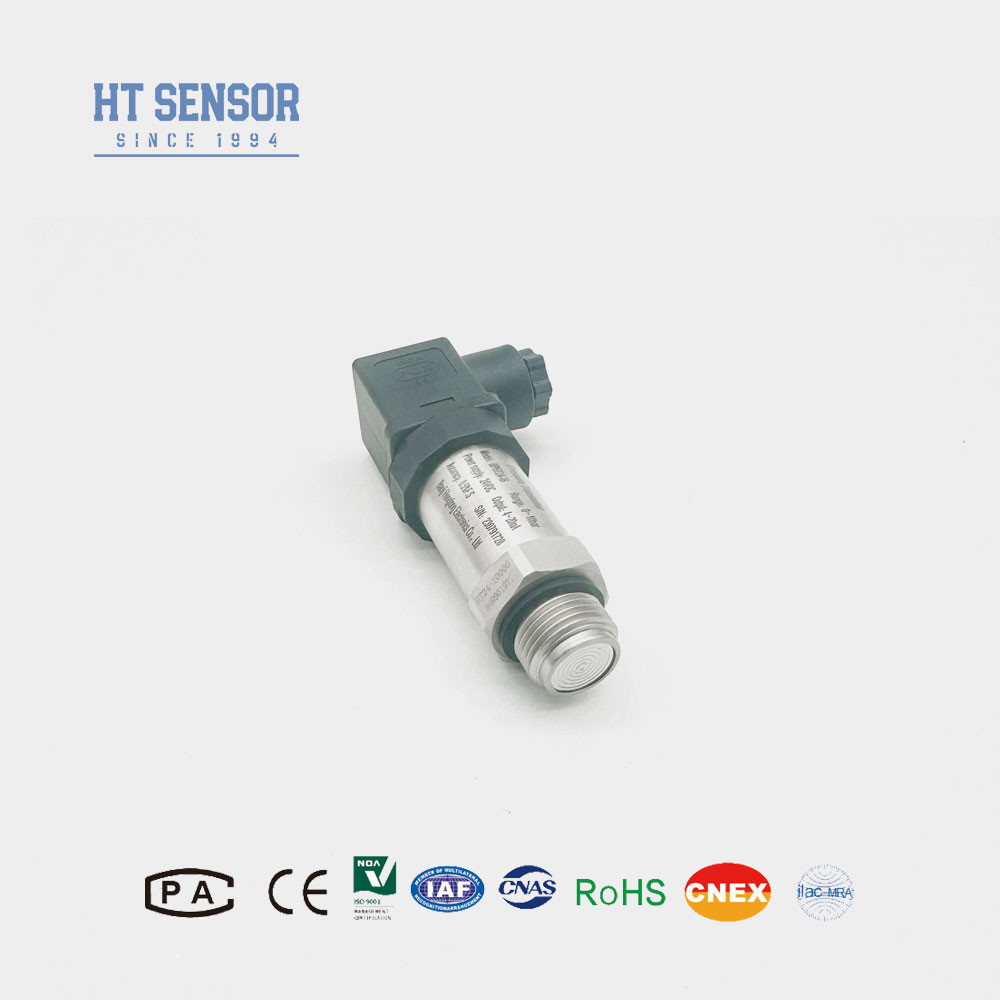

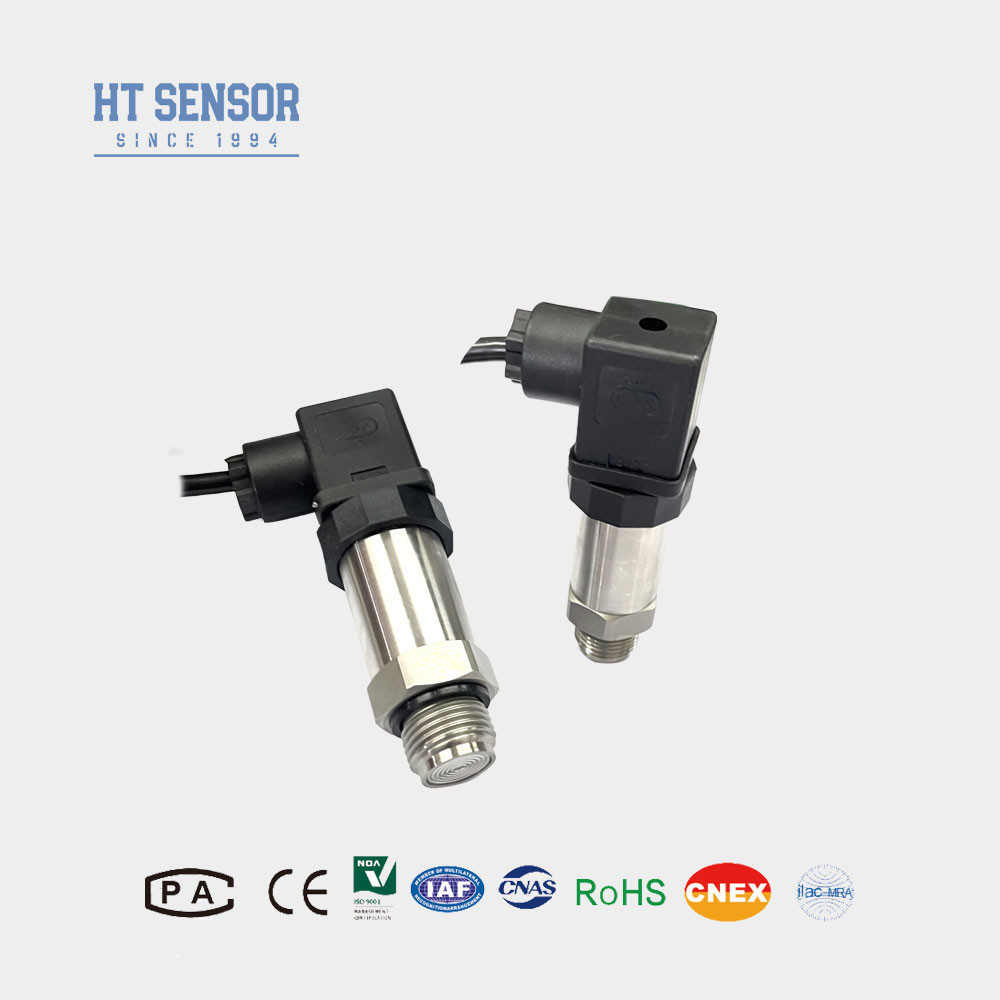

فرستنده سنسور فشار دیافراگم BPHT24 اصول اندازه گیری و ویژگی های عملکرد: فرستنده فشار دیافراگم مسطح شامل یک سنج فشار و پایان جلو سیلیکون پخش شده است.اندازه گیری پایان دیافراگم صاف کشش سنج یک دیافراگم شستشوی قوی به ویژه درمان شده را اتخاذ می کندذرات سخت در محیط اندازه گیری به دیافراگم آبشوری جدا شده آسیب نمی رسانند.و طیف گسترده ای از جبران دمای.
ویژگی های محصولاز سنسور فشار دیافراگم فلش:
1گزینه های مختلف رابط فشار
2برای کاربردهای بهداشتی طراحی شده تا از مقیاس متوسط جلوگیری شود.
3دقت بالا با ساختار فولادی کاملاً ضد زنگ
4پاک کردنش آسونه
درخواست هااز سنسور فشار دیافراگم فلش:
1مناسب برای اندازه گیری گازهای غیر خوردنی و مایعات با 316L.
2برای حفاظت از محیط زیست و صنایع شیمیایی ایده آل است.
3در صنایع دریایی و هواپیمایی استفاده می شود
4مناسب برای استفاده در صنایع پزشکی، بیوفارماسیوتیک و بهداشت مواد غذایی است.
| پارامترهای عملکرداز سنسور فشار دیافراگم فلش |
| محدوده اندازه گیری |
0~35Kpa...~20MPa |
| نوع فشار |
فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار |
≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد |
±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز |
0.02٪ F.S. (معمول) 0.05٪ F.S. (حداکثر) |
| ثبات بلند مدت |
± 0.1%F.S/سال ((معمول) ± 0.2%F.S/سال ((حداکثر)) |
| حرکت درجه حرارت نقطه صفر |
± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل |
± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| پاسخ فرکانسی |
2.4khz |
| دمای جبران |
0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار |
-20 تا 80 درجه |
| دمای ذخیره سازی |
-40 تا 120 درجه سانتیگراد |
| ارتعاش |
10g،55Hz ~ 2kHz |
| مواد مسکن |
304۳۱۶ لیتر |
| مواد دیافراگم |
316L |
| مقاومت عایق |
100MΩ 100VDC |
| درجه بندی حفاظت |
IP65 |
| وزن |
~0.25kg |
| سیگنال خروجی |
ولتاژ تغذیه |
نوع خروجی |
| 4 تا 20mA |
12 ~ 30VDC |
سیم 2/3/4 |
| 0~10/20mA |
3 سیم |
| 0/1 تا 5 ولت |
| 0/1 ~ 10 ولت |
| 0.5 تا 4.5 ولت |
5VDC |
| پروتکل ارتباطی RS485 |
3.6 ~ 30 ولت / باتری |
4 سیم |
1در هنگام انتخاب یک محصول، لطفا اطمینان حاصل کنید که محیط مورد آزمایش با قسمت تماس محصول سازگار است.
2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل یک صفحه نمایش دیجیتال نیستند.
3. هنگام سفارش یک فرستنده با یک صفحه نمایش LCD یا LED، منبع برق فرستنده نباید کمتر از 20VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول،توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد به زمین متصل شده اند..
5اگر شما نیاز به کابل دارید، سه ماده برای انتخاب وجود دارد. اگر دستورالعمل های خاصی داده نشده باشد،مواد کابل پلی اتیلن به طور پیش فرض استفاده می شوداگر مواد مختلف کابل مورد نیاز است، لطفا در فرم سفارش خود را نشان می دهد.
6در صورت نیاز ویژه ای مانند لرزش شدید، ضربه فوری، تداخل الکترومغناطیسی قوی یا فرکانس رادیویی، لطفاً به ما اطلاع دهید و در سفارش خود ذکر کنید.
| راهنمای سفارشاز سنسور فشار دیافراگم فلش |
| BPHT24 |
فرستنده فشار |
| |
کد |
طرح ساخت و ساز |
| IX |
فرستنده فشار نمایش |
IIC/III |
صنعت عمومی/ فرستنده فشار صفحه نمایش |
| T |
فرستنده فشار مقاوم به دمای بالا |
|
|
| |
محدوده اندازه گیری |
0~35Kpa...~20MPa |
| (0-X) Kpa یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد |
| |
کد |
منبع برق |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
سایر |
| |
کد |
سیگنال خروجی |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
کد |
اتصال فشار |
| J1 |
M20×15 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
سایر |
| |
کد |
اتصال الکتریکی |
| B1 |
هیرشمن |
| B2 |
پلگ PG7 |
| B3 |
خروجی کابل مهر شده |
| B4 |
2088 پوشش صنعتی |
| B5 |
2088 پوشش صنعتی با صفحه نمایش |
| B6 |
سایر |
| |
کد |
نوع فشار |
| G |
فشار اندازه گیری |
| A |
فشار مطلق |
| S |
فشار مرجع مهر شده |
