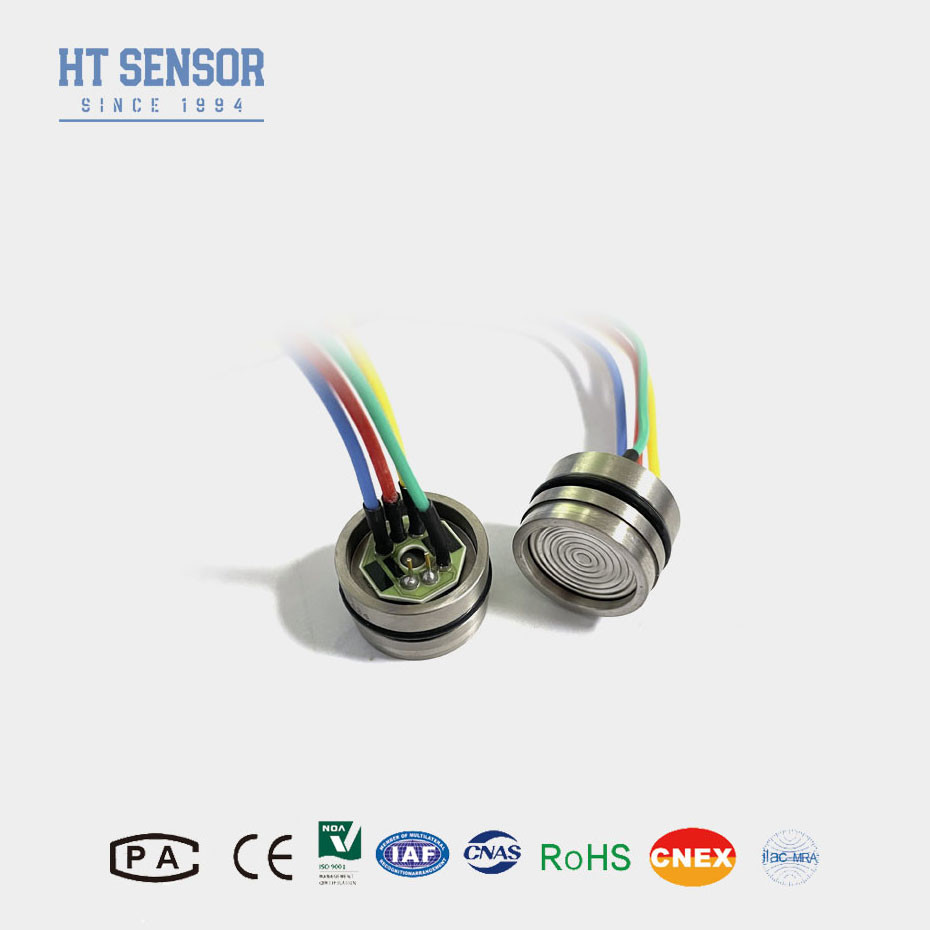

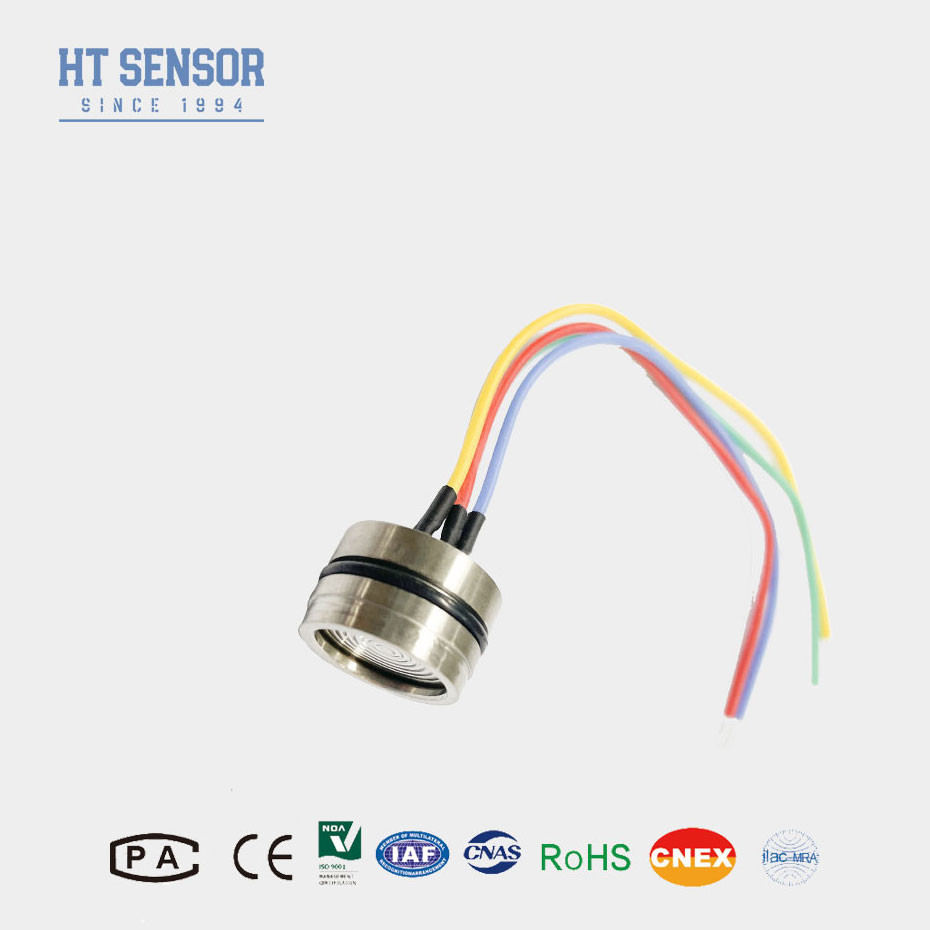

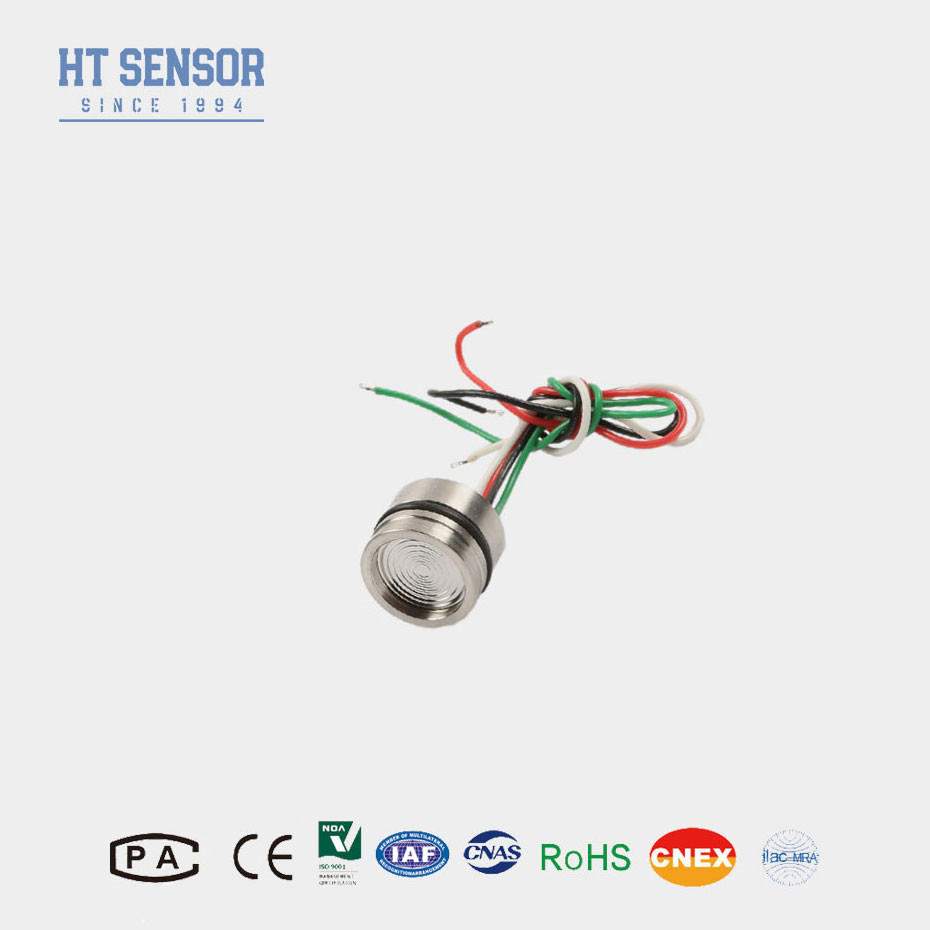

HT19V سنسور فشار سیلیکون پزیورستیستیو 10VDC سنسور سطح مایع
Product Details
| شماره مدل: | HT19V | نوع موضوع: | نه |
|---|---|---|---|
| نوع سیم کشی: | چهار سیم | محیط اندازه گیری: | گاز و مایع |
| محدوده: | 0-10kpa~60mpa | خروجی: | MV |
| نوع فشار: | G/A/S | عرضه: | 5-10VDC |
| کد HS: | 9026209090 | قابلیت ارائه: | 20000 عدد در ماه |
| نوع: | سنسور فشار پیزورزیستیو | مواد: | فولاد ضد زنگ |
| سفارشی سازی: | در دسترس OEM و ODM | ||
| برجسته کردن |
HT19V سنسور فشار سیلیکون پازورسیستوی پخش,سنسور فشار سیلیکونی 10VDC,سنسور سطح مایع 10VDC,10VDC Silicon Piezoresistive Pressure Sensor,10VDC Liquid Level Sensor |
||
Product Description
HT19V حسگر فشار سیلیکون بازدارنده
معرفی سنسور فشار سیلیکون:
HT19V بسته حسگر از روغن سیلیکون برای انتقال فشار از دیافراگم فولاد ضد زنگ 316L به عنصر حسگر استفاده می کند.یک زیربنای سرامیکی به بسته ای متصل می شود که حاوی مقاومت های لیزری برای جبران دما و اصلاح آفست استیک مقاومت لیزری اضافی شامل می شود که می تواند برای تنظیم یک تقویت کننده دیفرانسیل خارجی و فراهم کردن تعویض دامنه تا ± 1٪ مورد استفاده قرار گیرد.
ویژگی های محصولاز سنسور فشار سیلیکون:
1مدار فیلم ضخیم برای جبران دما و اصلاح صفر آفست استفاده می شود.
2. قابل اعتماد بودن بالا ، ثبات خوب
3. منبع برق ولتاژ ثابت، خروجی استاندارد
درخواست هااز سنسور فشار سیلیکون:
1مناسب برای اندازه گیری فشار گاز خوردگی و مایع، سازگار با فولاد ضد زنگ 316 لیتری
2در سیستم های کنترل فرآیند برای نظارت و کنترل فشار استفاده می شود.
3اغلب در سیستم خنک کننده و اندازه گیری فشار کمپرسور هوا استفاده می شود.
عملکرد الکتریکیاز سنسور فشار سیلیکون:
1منبع برق: ≤10VDC
2ولتاژ خروجی حالت مشترک: 50 درصد از ورودی (معمولی)
3مقاومت ورودی: 4KΩ ~ 20KΩ
4مقاومت خروجی:2.5KΩ~6KΩ
5. اتصال الکتريکي: 100 ميلي متر سيم درجه حرارت بالا، کابل نوار
| پارامترهای عملکرداز سنسور فشار سیلیکون:. | ||||||
| محدوده اندازه گیری | گج ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa | ||||
| مطلق ((A) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | |||||
| مهر و موم شده | 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 40MPaS، 60MPaS، 100MPaS | |||||
| نوع | مکس | واحد | ||||
| عدم خطی بودن | ±0.15 | ±0.3 | %F.S | |||
| تکرار | 0.05 | 0.1 | %F.S | |||
| هیسترز | 0.05 | 0.1 | %F.S | |||
| خروجی صفر Offset | 0±1 | 0±2 | mV | |||
| تولید کامل | ≤20KPa | 50±1 | 50±2 | mV | ||
| ≥35kPa | 100±1 | 100±2 | mV | |||
| صفر Temp Offset. Drift | ≤20KPa | ±1 | ±2.5 | %F.S | ||
| ≥35kPa | ±0.8 | ± 15 | %F.S | |||
| دمای کامل مقیاس | ≤20KPa | ±1 | ±2 | %F.S | ||
| ≥35kPa | ±0.8 | ± 15 | %F.S | |||
| معاوضات موقت | ≤20KPa | 0 تا 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| دمای کار | -20 تا 80 | oC | ||||
| دمای ذخیره سازی | -40 تا 125 | oC | ||||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 120MPa را انتخاب کنید | |||||
| فشار انفجار | 5 برابر مقیاس کامل | |||||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | ||||
| مواد دیافراگم | 316L | |||||
| مقاومت عایق | ≥200MΩ 100VDC | |||||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | |||||
| شوک | 100 گرم، 11 میلیمتر | |||||
| زمان پاسخ | ≤1ms | |||||
| مهر O-ring | لاستیک نایتریل یا لاستیک فلورو | |||||
| ماده پر کننده | روغن سیلیکون | |||||
| وزن | ~ 28 گرم | |||||
| پارامترها تحت شرایط زیر آزمایش می شوند: 10 ولت @ 25 درجه سانتیگراد | ||||||
| طرح ساخت و سازاز سنسور فشار سیلیکون | |
| <3.5MPaS |  |
| ≥3.5MPaS <40MPaS |
|
| ≥40MPaS | |
| اتصال الکتریکی و جبراناز سنسور فشار سیلیکون |
|
|
| نمونه های انتخاب |
| نکات سفارش |
| پرسش و پاسخ |
.
.
