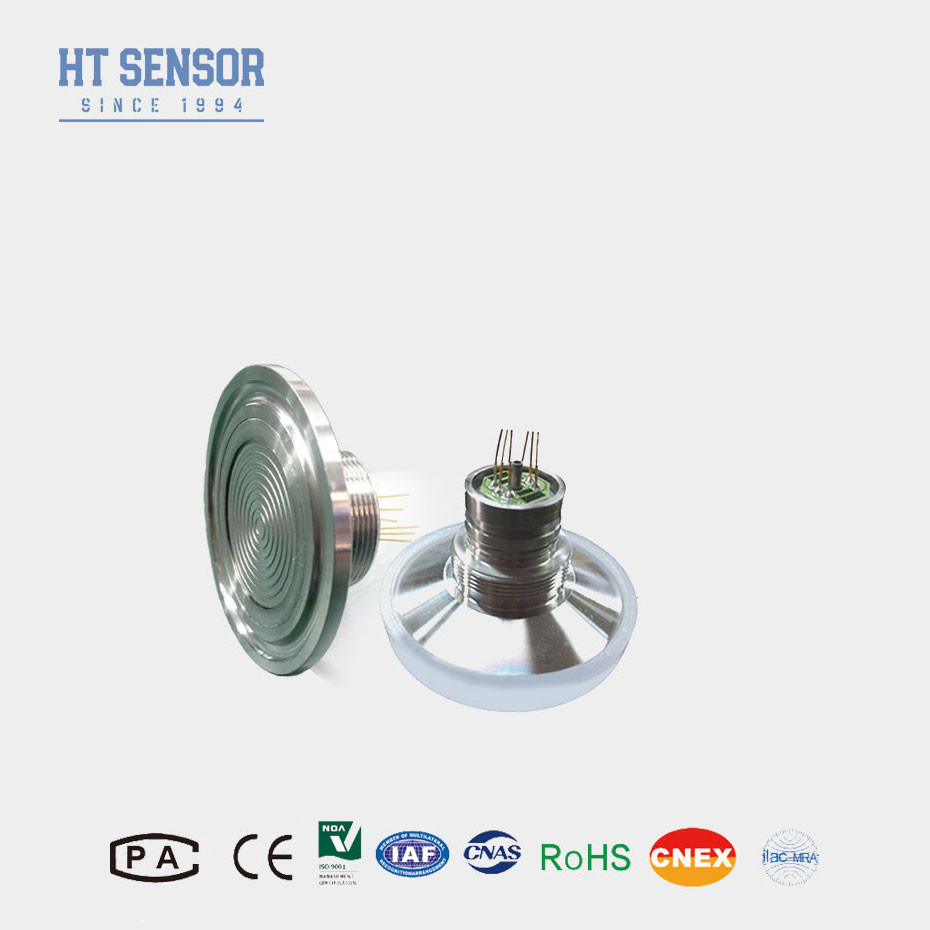

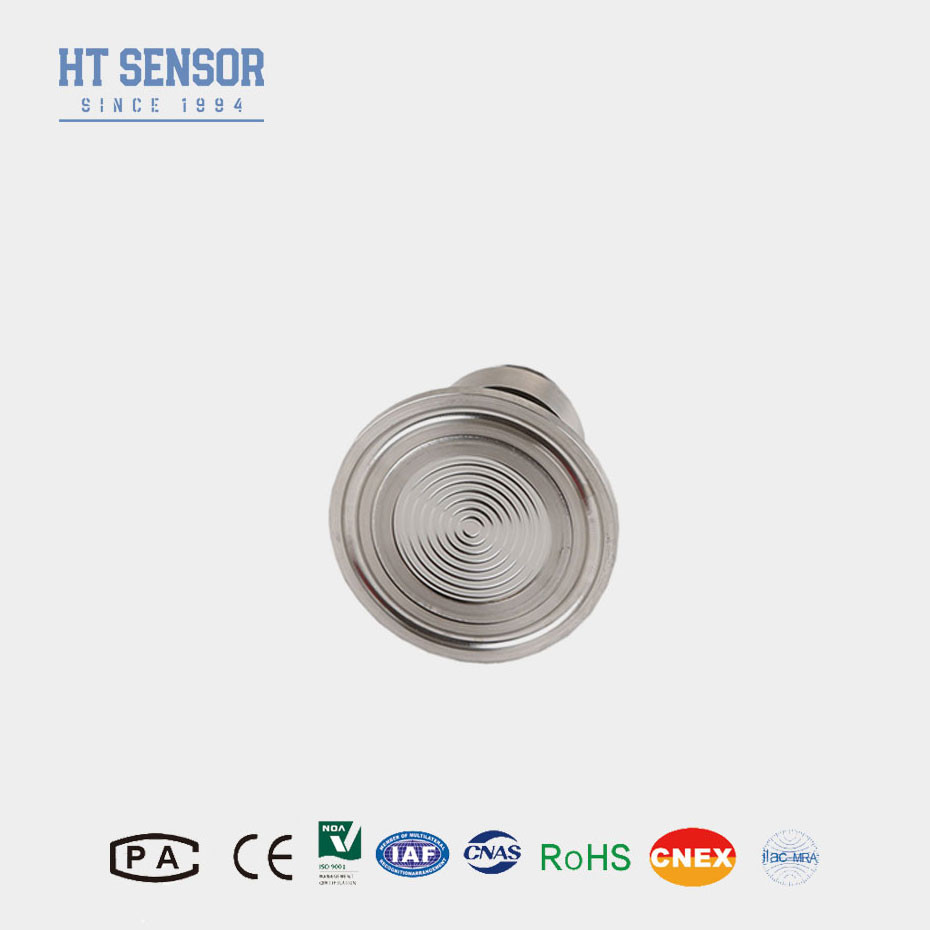

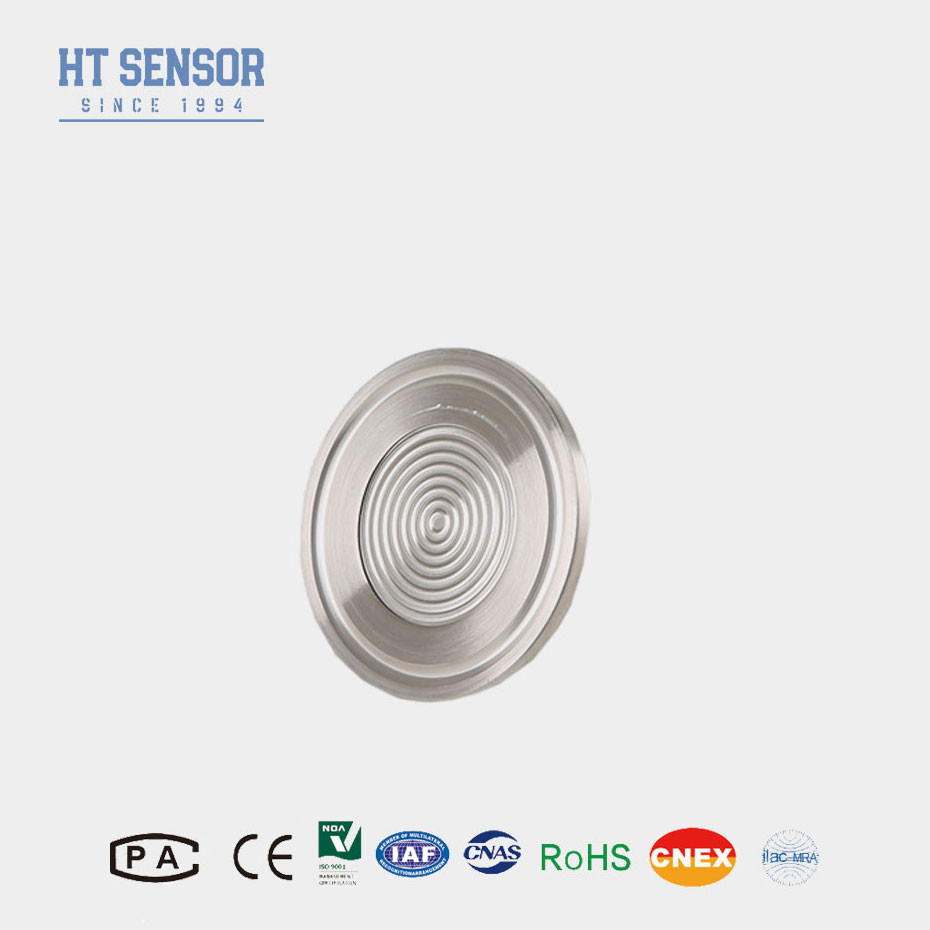

HT-IQ سیلیکون فلش فشار سنسور فلش فشار دیافراگم 50.4mm
Product Details
| شماره مدل: | HT-IQ | محدوده: | 0-35kpa~3.5Mpa |
|---|---|---|---|
| نوع سیم کشی: | داربست های طلا شده Kovar یا 4 سیم | محیط اندازه گیری: | کليمپ هوا و مایع |
| دیا: | 50.4 میلی متر | خروجی: | 100mv+-30mv آنالوگ |
| قدرت: | 1.5 میلی آمپر | نوع: | سنسور فشار سیلیکون پخش شده |
| مواد: | فولاد ضد زنگ 316 لیتر | نخ: | 50.4 میلی متر |
| برجسته کردن |
دستگاه فشار دیافراگم,حسگر فشار سیلیکون,50.4mm سیلیکون فلش سنسور فشار,Silicon Flush Pressure Sensor,50.4mm Silicon Flush Pressure Sensor |
||
Product Description
حسگر فشار سیلیکون HT-IQ برای آزمایش مایع با اتصال کلیمپ 50.4 میلی متری
HT-IQ پيزوريسيسيتيوسیلیکونسنسور فشار
معرفی سنسور فشار سیلیکون:
HT - سنسور فشار IQ یک سنسور فشار دیافراگم سیلیکونی است. سنسور فشار کلیمپ با فناوری پر کردن روغن سیلیکونی یکبار مصرف. سازگار با رسانه،سنسور فشار سیلیکون پیزورسیستیو بسته بندی شده در یک محفظه از فولاد ضد زنگ 316L. مي تونه براي حلقه ي O تشكيل بشه
لوازم نصب کننده یا پیچ دار و برای کاربردهای OEM طراحی شده است که سازگاری با رسانه های خوردنی مورد نیاز است
ویژگی های محصولاز سنسور فشار سیلیکون فلش:
- تکنولوژی پیشرفته و بسته بندی خانه فولاد ضد زنگ 316L
- 2تعویض درجه حرارت و اصلاح نقطه صفر از طریق فیلم ضخیم
- مدار قابلیت اطمینان، تکرار و ثبات برجسته
- ساختار دیافراگم فلاش با دمای بالا برای تمیز کردن آسان
- منبع برق: ≤2mA DC (معمولا 1.5mA DC)
- مقاومت ورودی: 2.5KΩ ~ 6KΩ
- مقاومت خروجی: 2.5KΩ ~ 6KΩ
- اتصال الکتريکي: فلز هاي زره دار کووار يا سيم هاي 100 ميلي متري با درجه حرارت بالا
| پارامترهای عملکرداز سنسور فشار سیلیکون پخش شده: | |||||
| محدوده اندازه گیری | گج ((G) | 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000Kpa | |||
| مطلق ((A) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مهر و موم شده | 3500KPaS | ||||
| نوع | مکس | واحد | |||
| عدم خطی بودن | ±0.15 | ±0.3 | %F.S | ||
| تکرار | 0.05 | 0.1 | %F.S | ||
| هیسترز | 0.05 | 0.1 | %F.S | ||
| خروجی صفر Offset | 0±1 | 0±2 | mV | ||
| تولید کامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| صفر Temp Offset. Drift | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| دمای کامل مقیاس | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| معاوضات موقت | ≤20KPa | 0 تا 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| دمای کار | -20 تا 80 | oC | |||
| دمای ذخیره سازی | -40 تا 125 | oC | |||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 120MPa را انتخاب کنید | ||||
| فشار انفجار | 5 برابر مقیاس کامل | ||||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | |||
| مواد دیافراگم | 316L | ||||
| مقاومت عایق | ≥200MΩ 100VDC | ||||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ||||
| شوک | 100 گرم، 11 میلیمتر | ||||
| زمان پاسخ | ≤1ms | ||||
| مهر O-ring | لاستیک نایتریل یا لاستیک فلورو | ||||
| ماده پر کننده | روغن سیلیکون | ||||
| وزن | ~ 220 گرم | ||||
| پارامترها در شرایط زیر آزمایش می شوند: 1.5mA @ 25°C | |||||
| طرح ساخت و ساز | |

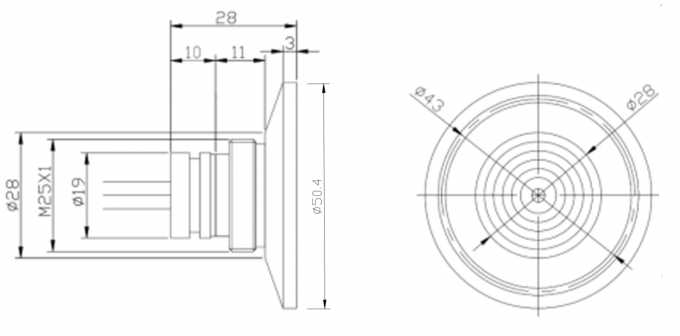

| ابعاد |
|
| اتصال الکتریکی و جبران |
|
| نمونه های انتخاب |
| نکات سفارش |
آبپاشی مورد نیاز
2در طول مونتاژ خانه، اطمینان حاصل کنید که عمودی است و فشار را به طور مساوی اعمال کنید تا از گیر کردن یا آسیب رساندن به صفحه تعویض جلوگیری شود.
3در صورت عدم سازگاری میانگین اندازه گیری با دیافراگم هسته ای و مواد محفظه (316L) ، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن دست ها یا اجسام تیز به دیافراگم سنسور برای جلوگیری از آسیب به هسته به دلیل تغییر شکل دیافراگم یا سوراخ کردن اجتناب کنید.
5. دروازه فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا رسانه های خوردنی به اتاق فشار منفی هسته جلوگیری کنید.
6. اگر هر گونه تغییر در خطوط پین وجود دارد، برچسب بر روی هسته واقعی را برای مرجع دنبال کنید.
