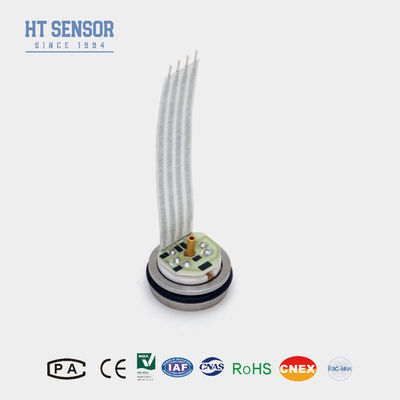

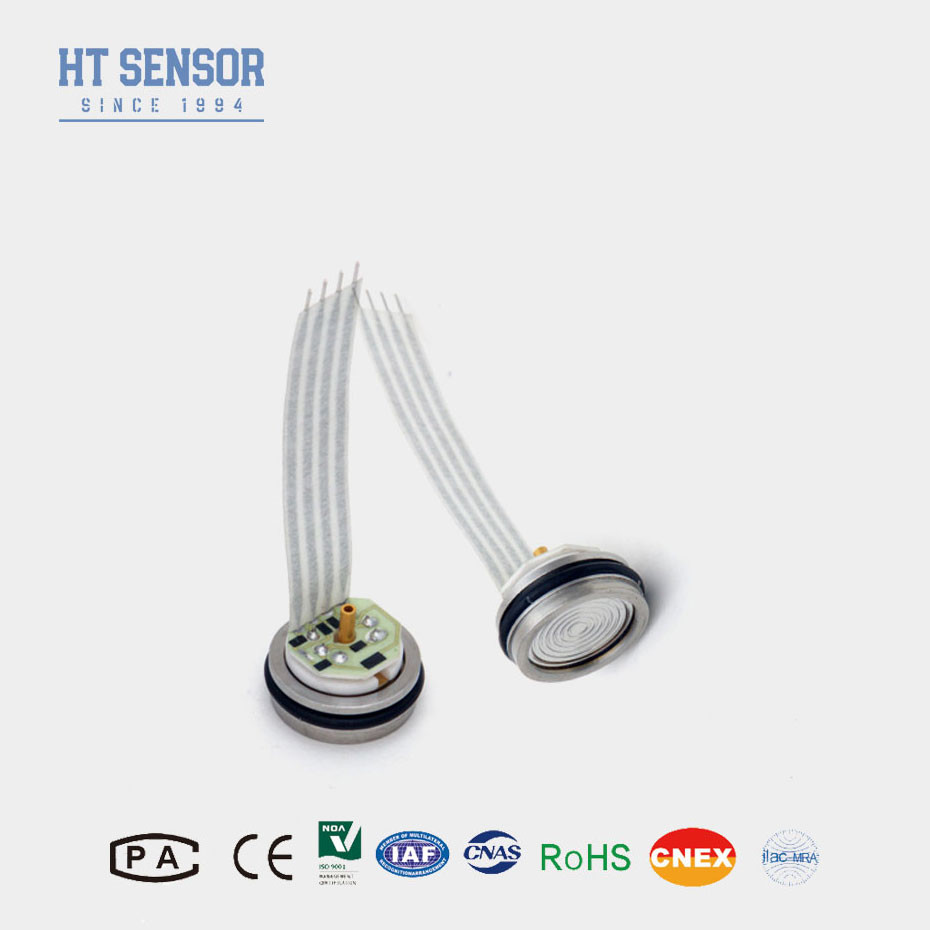

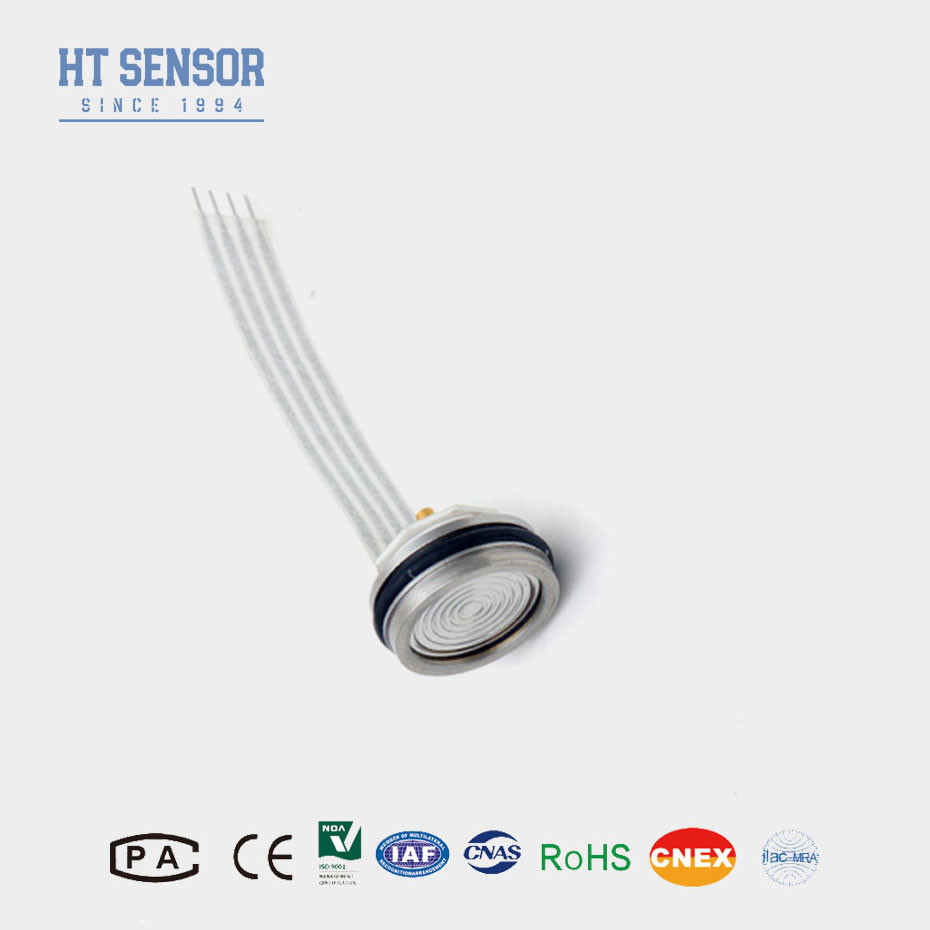

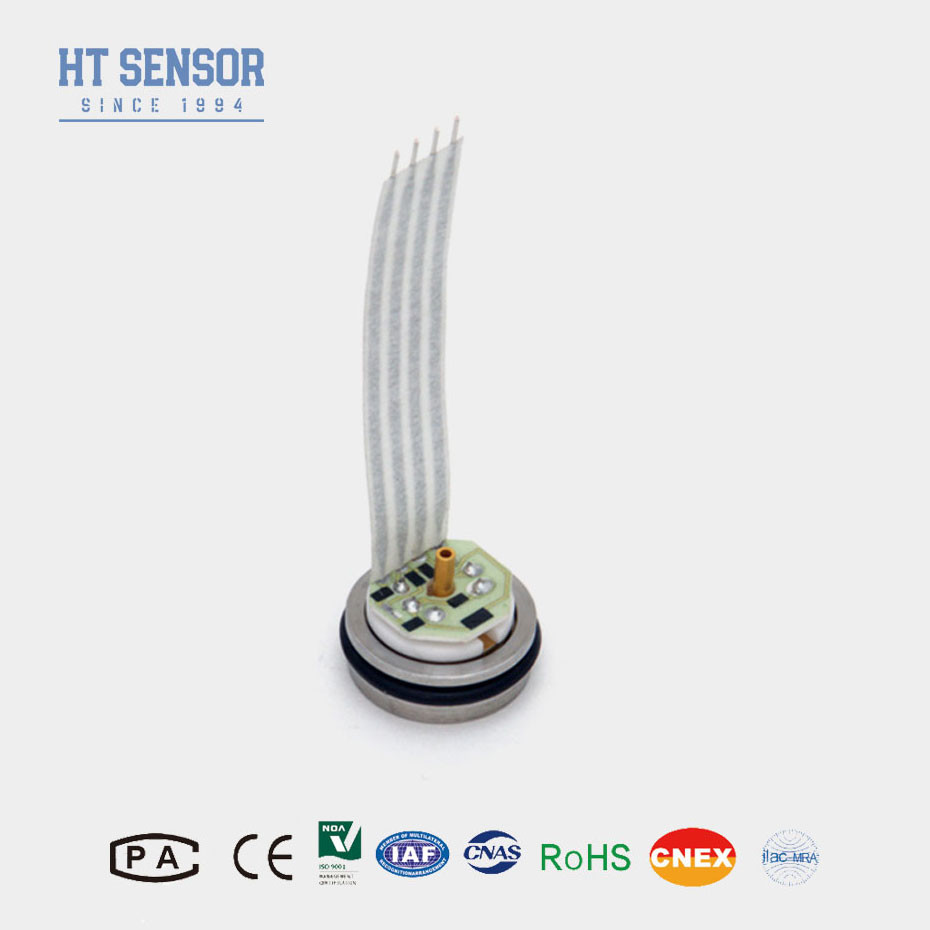

HT26 1.5mA 100mv سیلیکون Piezoresistive فشار سنسور با انتخاب چهار رنگ سیم سیلیکون
Product Details
| مواد: | 316 لیتر | محدوده حداقل: | -100kpa |
|---|---|---|---|
| حداکثر برد: | 60 مگا پاسکال | عرضه: | 1.5 میلی آمپر |
| خروجی: | 100mv+-30mv | قابل انتخاب: | سیم سیلیکونی چهار رنگی یا پین طلایی |
| مدل: | HT26 | بالا: | 11.2 میلی متر |
| روغن: | سیلیکون انتشار | نخ: | نه |
| برجسته کردن |
1حسگر فشار سیلیکونی 100mV,100mv Silicon Piezoresistive Pressure Sensor |
||
Product Description
HT26 سنسور فشار سیلیکون پخش شده سنسور فشار پیزورسیست
معرفی سنسور فشار سیلیکون:
هسته حسگر فشار سیلیکون HT26 یک عنصر سیلیکون پراکنده بسیار پایدار است.سنسور فشار سیلیکون پیزورسیستوی بسته بندی شده در یک هاسینگ فولاد ضد زنگ 316LHT26 تعویض شده در یک بسته ی قابل جوش یا با انواع لوازم پیچ دار مانند 1/4 و 1/8NPT، 1/4BSP و همچنین لوازم فرآوری سفارشی ارائه می شود.
ویژگی های محصولسنسور فشار سیلیکونی:
1. پروفايل کوچيک
2استفاده از مدارهای فیلم ضخیم برای جبران دما و نقطه صفر
اصلاح
3قابل اعتماد، قابل تکرار و ثبات
4. ارتفاع 7mm، قابل تنظیم
درخواست هااز سنسور فشار سیلیکون:
1تصفیه آب و فاضلاب: نظارت بر سطوح در مخازن، چاه ها و مخازن.
2پردازش شیمیایی: اندازه گیری سطح مواد شیمیایی مختلف در مخازن ذخیره سازی.
3مخازن صنعتی: مناسب برای نظارت بر سطح سوخت، روغن و سایر مایعات است.
داده های الکتریکی سنسور فشار سیلیکون
عرضه:1.5mADC مقاومت ورودی:3KΩ~6KΩ
مقاومت خروجی:2.5KΩ~6KΩ مقاومت عایق:≥100MΩ/50VDC
ولتاژ عایق: 500VAC بین خانه و اتصال الکتریکی باعث آسیب نخواهد شد
سازگاری متوسط: مایع، گاز سازگاری با فولاد ضد زنگ 316L
مشخصات عملکرد سنسور فشار سیلیکون
| پارامترها |
محدوده: 0~10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 700KPa، 1MPa، 2MPa3.5 MPa،7 MPa،10 MPa،20 MPa،40 MPa،60 MPa،100 MPa |
|||
| نمادین | مکس | واحدها | ||
| فشار غیر خطی |
±0.15 |
±0.3 | %F.S | |
| تکرار فشار و هیسترز | 0.02 | 0.05 | %F.S | |
| خروجی صفر | 0±1 | 0±2 | mV | |
| خروجی اسپان | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35 KPa | 100±10 | 100±30 | mV | |
| خطای دمای صفر | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35 KPa | ±0.5 | ±1 | %F.S | |
| خطای دمایی | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35 KPa | ±0.5 | ±1 | %F.S | |
| فشار اثبات | 3X محدوده نامی یا 120MPa، هر کدام کمتر باشد | ------- | ||
| محدوده دمای عملیاتی | -20 تا 80 | °C | ||
| محدوده دمای جبران شده | 0~70, 0~50 ((مجموعه ≤20KPa) | °C | ||
| محدوده دمای ذخیره سازی | -40 تا 125 | °C | ||
توجه: پارامتر بالا در شرایط: عرضه: 1.5mA دمای: 25°C
اتصال الکتریکی و جبران
