19mm 1.5mA 100mv حسگر فشار سیلیکون پخش شده
Product Details
| مواد: | 316 لیتر | محدوده حداقل: | -100kpa |
|---|---|---|---|
| حداکثر برد: | 60 مگا پاسکال | عرضه: | 1.5 میلی آمپر |
| خروجی: | 100mv+-30mv | قابل انتخاب: | سیم سیلیکونی چهار رنگی یا پین طلایی |
| مدل: | HT19 | بالا: | 12 میلی متر |
| روغن: | سیلیکون انتشار | نخ: | نه |
| برجسته کردن |
سنسور فشار سیلیکون منتشر شده,1حسگر فشار سیلیکون.5mA,دستگاه فشار 19 میلی متری,1.5mA Silicon Pressure Sensor,19mm Piezoresistive Pressure Transducer |
||
Product Description

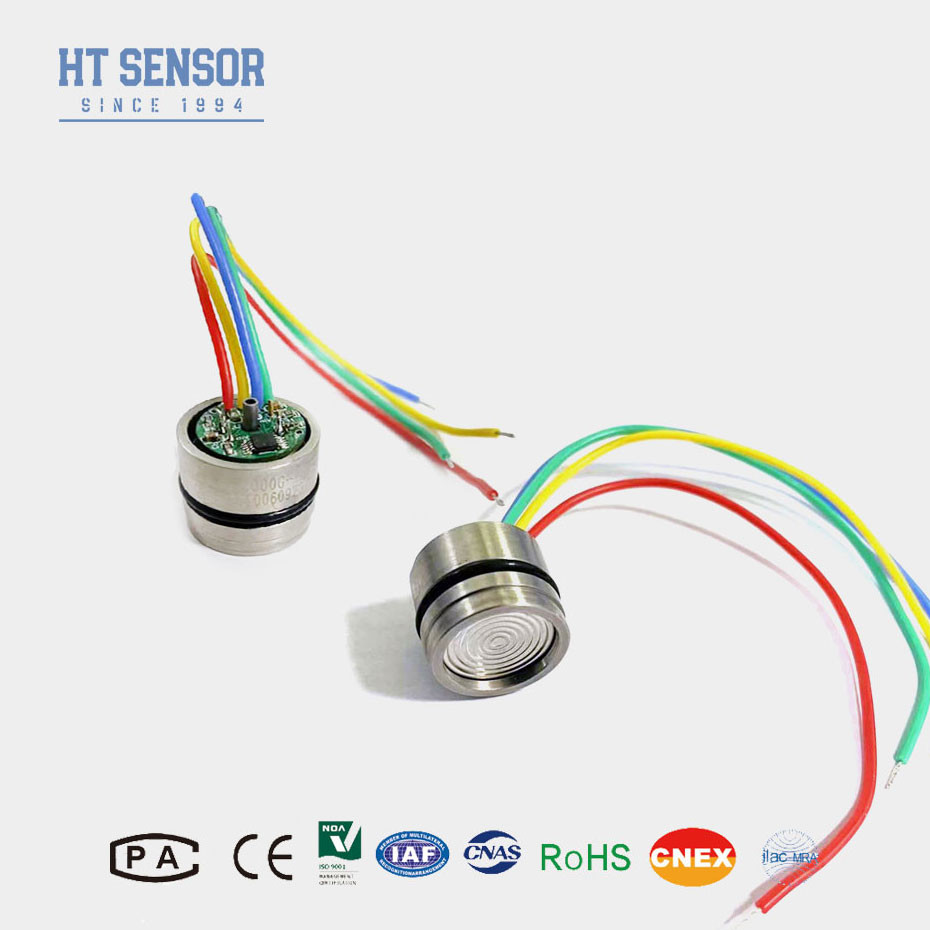

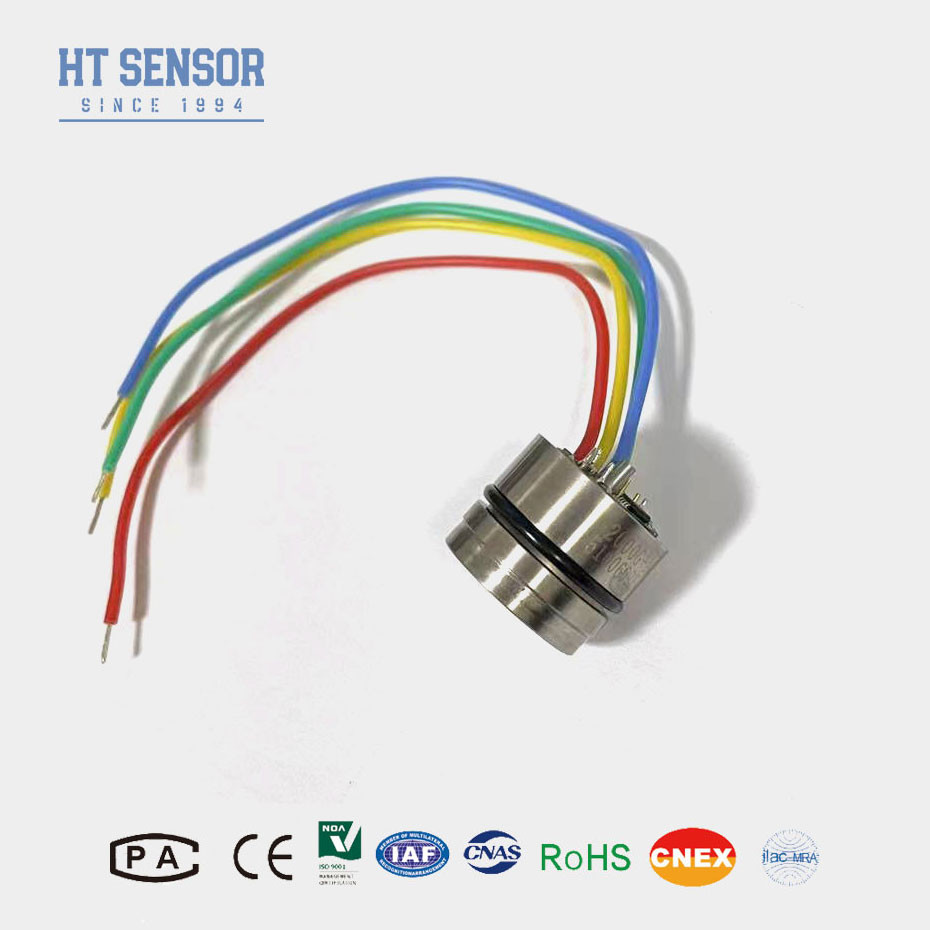

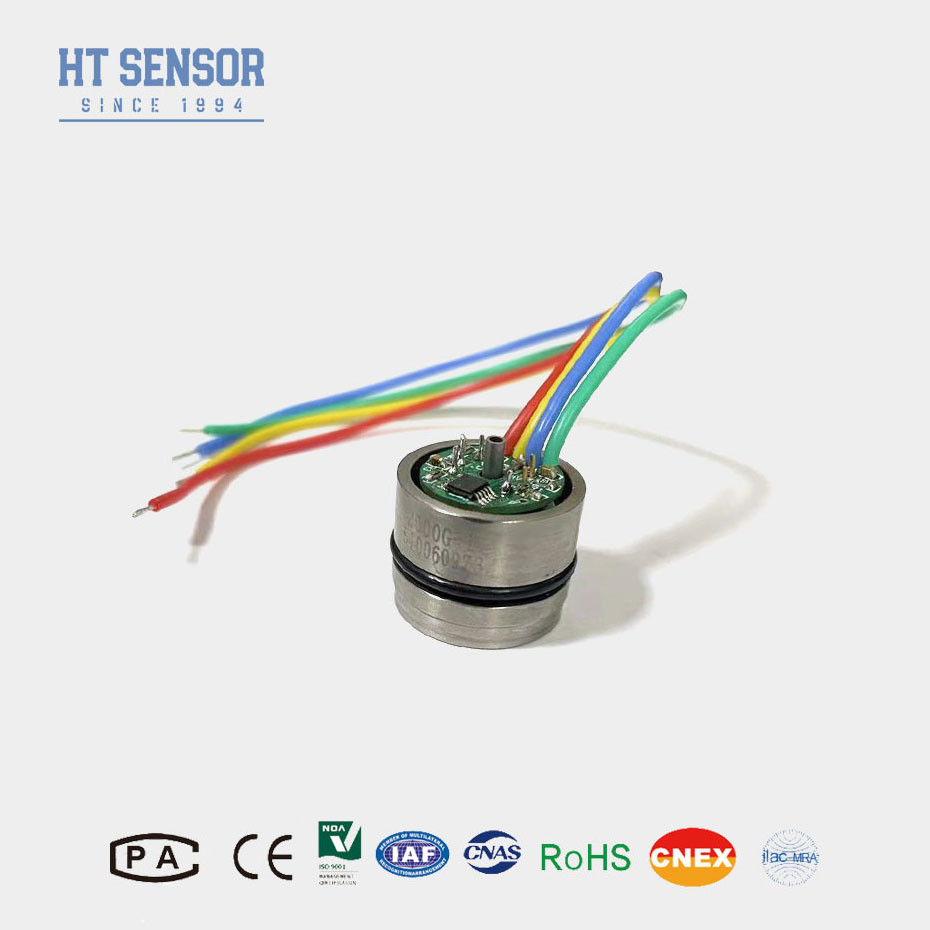

سنسور فشار سیلیکون 19 میلی متری
معرفی سنسور فشار سیلیکون:
حسگر فشار سیلیکون پیزورسیستیو HT19، جزء اصلی آن یک عنصر حسگر سیلیکون با ثبات بالا است.بسته حسگر از روغن سیلیکون برای انتقال فشار از یک دیافراگم فولاد ضد زنگ 316L به عنصر حسگر استفاده می کند. آنها دارای انواع اتصال فشار برای اجازه استفاده در طیف گسترده ای از تجهیزات OEM (صنعت کننده تجهیزات اصلی) هستند.
برنامه های کاربردی که مایعات یا گاز های خوردگی را تحت نظارت قرار می دهند.
ویژگی های محصولسنسور فشار سیلیکونی:
•اندازه کوچک
• تکنولوژی نیمه هادی قابل اعتماد
• کالیبراسیون و تعویض درجه حرارت
• فشار مطلق و فشار اندازه گیری
• حسگرهای مجزا و سازگار با خلاء
• هزینه پایین
درخواست هااز سنسور فشار سیلیکون:
2سیستم های کنترل فرآیند
3اتوماسیون صنعتی و کنترل جریان
4کالیبراسیون فشار
داده های الکتریکی سنسور فشار سیلیکون
عرضه:1.5mADC مقاومت ورودی:3KΩ~6KΩ
مقاومت خروجی:2.5KΩ~6KΩ مقاومت عایق:≥100MΩ/50VDC
ولتاژ عایق: 500VAC بین خانه و اتصال الکتریکی باعث آسیب نخواهد شد
سازگاری متوسط: مایع، گاز سازگاری با فولاد ضد زنگ 316L
مشخصات عملکرد سنسور فشار سیلیکون
| پارامترها |
محدوده: 0~10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 700KPa، 1MPa، 2MPa3.5 MPa،7 MPa،10 MPa،20 MPa،40 MPa،60 MPa،100 MPa |
|||
| نمادین | مکس | واحدها | ||
| فشار غیر خطی |
±0.15 |
±0.3 | %F.S | |
| تکرار فشار و هیسترز | 0.02 | 0.05 | %F.S | |
| خروجی صفر | 0±1 | 0±2 | mV | |
| خروجی اسپان | ≤20KPa | 50±10 | 50±30 | mV |
| ≥35 KPa | 100±10 | 100±30 | mV | |
| خطای دمای صفر | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35 KPa | ±0.5 | ±1 | %F.S | |
| خطای دمایی | ≤20KPa | ±1 | ±2 | %F.S |
| ≥35 KPa | ±0.5 | ±1 | %F.S | |
| فشار اثبات | 3X محدوده نامی یا 120MPa، هر کدام کمتر باشد | ------- | ||
| محدوده دمای عملیاتی | -20 تا 80 | °C | ||
| محدوده دمای جبران شده | 0~70, 0~50 ((مجموعه ≤20KPa) | °C | ||
| محدوده دمای ذخیره سازی | -40 تا 125 | °C | ||
توجه: پارامتر بالا در شرایط: عرضه: 1.5mA دمای: 25°C
ابعاد
FQA:
1حسگر فشار چيست؟
سنسور فشار دستگاهی است که فشار گاز ها یا مایعات را اندازه گیری می کند.فشار فیزیکی را به یک سیگنال الکتریکی تبدیل می کند که می تواند توسط سیستم های کنترل یا تجهیزات نظارت خوانده و پردازش شود.
2حسگر فشار چطور کار ميکنه؟
سنسورهای فشار با استفاده از فن آوری های مختلف، مانند عناصر پیزورسیستیو، ظرفیت یا پیزو الکتریکی، برای تشخیص تغییرات فشار کار می کنند.باعث تغییر خواص فیزیکی عنصر حسگر می شود.، که سپس به یک سیگنال الکتریکی متناسب با فشار تبدیل می شود.
3انواع سنسورهای فشار چیست؟
حسگرهای فشار پیزورسیستوی: از اثر پیزورسیستوی مواد مانند سیلیکون برای اندازه گیری فشار استفاده کنید.
حسگرهای فشار ظرفیت: تغییرات ظرفیت ناشی از تغییر شکل دیافراگم تحت فشار را اندازه گیری می کنند.
حسگرهای فشار پیزو الکتریکی: از موادی استفاده کنید که بار الکتریکی را در پاسخ به فشار مکانیکی اعمال می کنند.
سنسورهای فشار نوری: از نوسان نور برای اندازه گیری تغییرات فشار استفاده می کنند.
حسگرهای فشار رزنانت: فشار را با تشخیص تغییرات در فرکانس رزنانت یک عنصر حسگر اندازه گیری می کنند.
4تفاوت بین سنسورهای فشار مطلق، سنج و فشار فرقی چیست؟
حسگرهای فشار مطلق: فشار را نسبت به خلاء کامل اندازه گیری می کنند.
سنسورهای فشار سنج: فشار را نسبت به فشار جو اندازه گیری می کنند.
سنسورهای فشار دیفرانسیل: تفاوت بین دو نقطه فشار را اندازه گیری می کنند.
5چه عواملی را باید هنگام انتخاب یک سنسور فشار در نظر بگیرم؟
