0-20mA خروجی فشار سنج دیجیتال صنعتی با اندازه گیری دقیق بالا
جزئیات محصول
| شماره مدل: | BPK-IIIN | درخواست: | صنعت |
|---|---|---|---|
| ساختار: | گیج نمایشگر | بسته حمل و نقل: | بسته بندی استاندارد صادراتی با کارتن |
| منشاء: | بائوجی، چین | تضمین: | دو سال |
| محدوده اندازه گیری: | دستگاه فشار متوسط | سوئیچ: | 2 سوئیچ |
| ورودی: | 4-20mA/0-10VDC/pt100 و غیره | خروجی: | 0-20 میلی آمپر، 4-20 میلی آمپر، 0-5 ولت و غیره |
| برجسته کردن |
فشار سنجهای صنعتی دیجیتال,اندازه گیری دقیق فشار سنج های دیجیتال,0-20mA خروجی فشار سنج های دیجیتال |
||
توضیحات محصول
فشار سنجهای صنعتی دیجیتال با اندازه گیری دقیق بالا

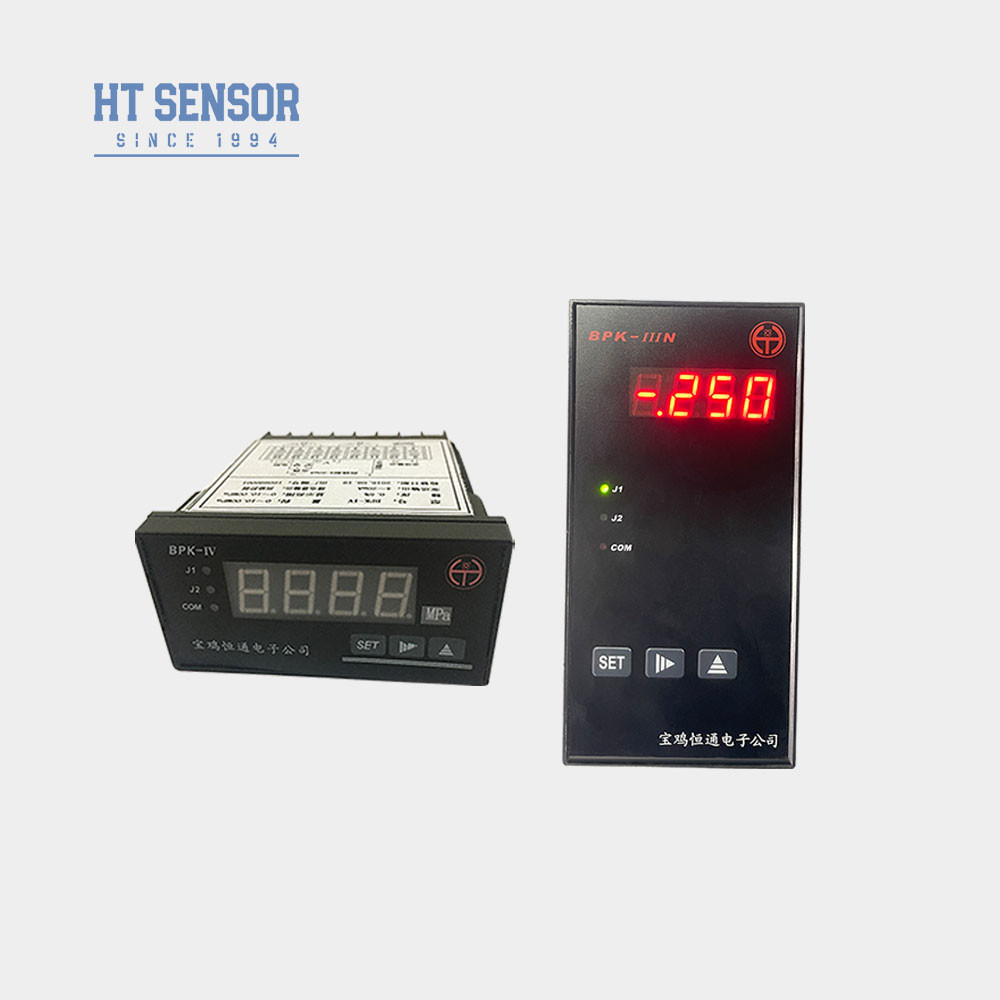

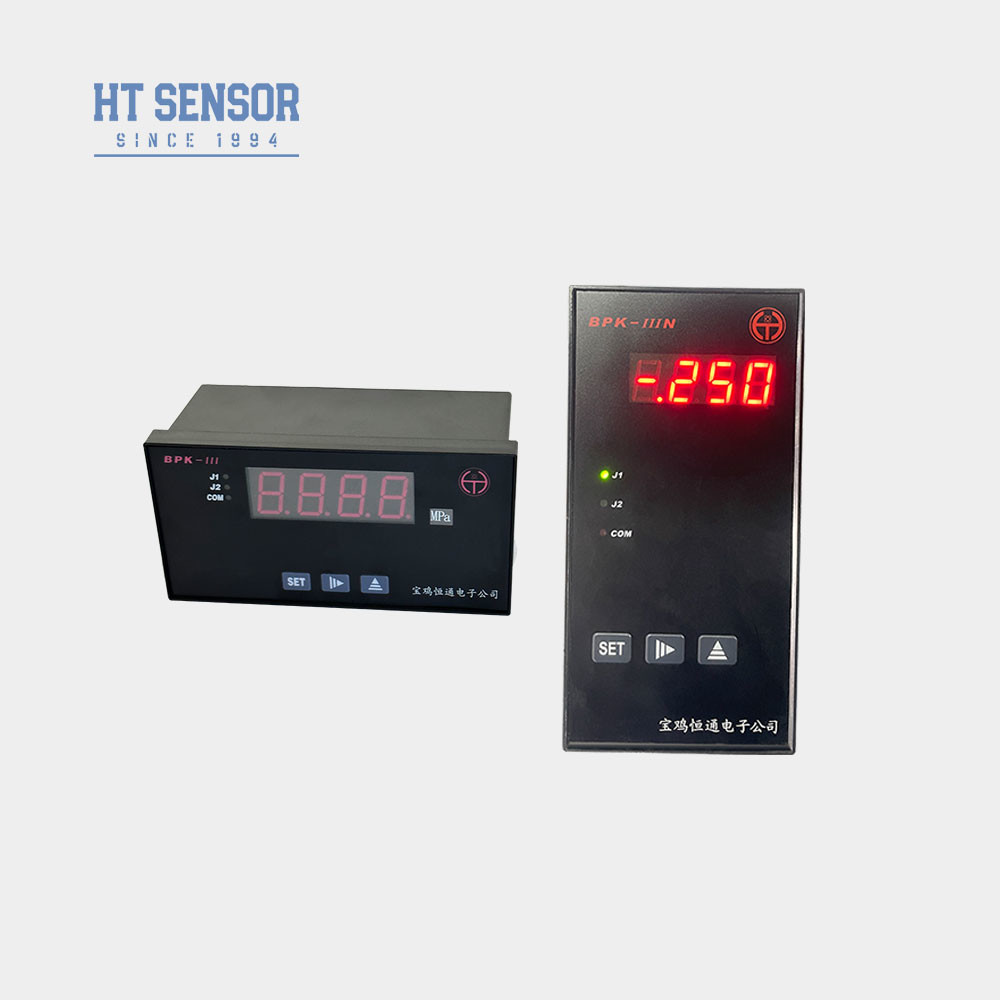

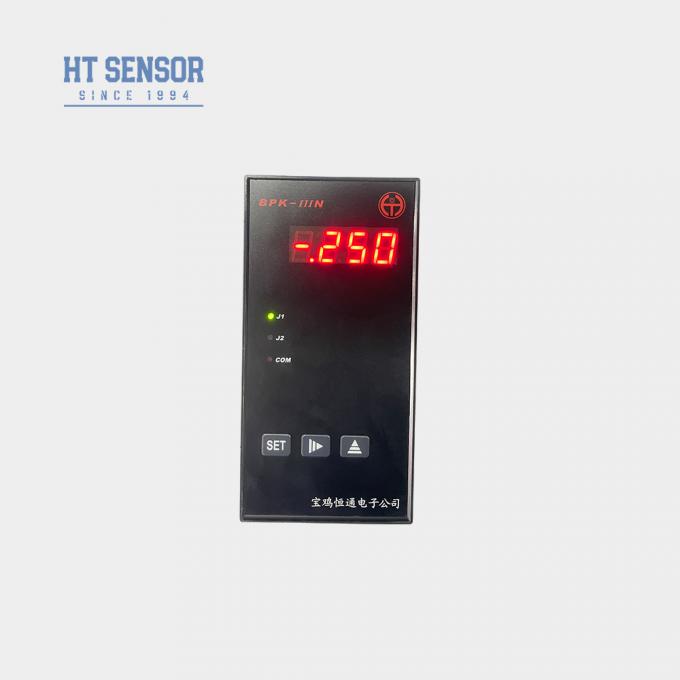

فشار سنج BPK-IIIN
مقدمه:
کنترل کننده های سری BPK-III مجهز به عملکردهای نمایش، کنترل و انتقال هستند و به طور گسترده ای در برنامه های مختلف کنترل خودکار استفاده شده اند. ویژگی های اصلی آنها عبارتند از:
1. پشتیبانی از طیف گسترده ای از سیگنال های ورودی مانند RTDS ، ترموپول ها یا سیگنال های استاندارد (به جدول مراجعه کنید). محدوده نمایش را می توان برای سیگنال های غیر خطی کالیبراسیون کرد یا برای سیگنال های خطی تنظیم کرد.
2. خروجی انتقال جدا شده با وضوح 12 بیتی که اجازه می دهد تا تنظیمات دامنه سفارشی شود.
3. دو خروجی رله که از انواع عمل هشدار بالا / پایین ، بالا / بالا یا پایین / پایین پشتیبانی می کنند.
مشخصات
1ولتاژ برق: 220VAC(±10%)
2دمای محیط: 0 تا 50 درجه سانتیگراد؛ رطوبت نسبی: ≤ 85٪ گاز غیر خوردنی
3سیگنال ورودی ، دامنه نمایش و پارامترهای مربوطه:
جدول 1
| کد سیگنال ورودی | سیگنال ورودی | دامنه نمایش | قطعنامه | دقت | مقاومت ورودی |
| 00 | T TC | 0 تا 400 °C | ۱ درجه سانتیگراد | 0.2 درصد | صد هزار |
| 01 | R TC | 0 تا 1600 درجه سانتیگراد | ۱ درجه سانتیگراد | 0.2 درصد | صد هزار |
| 02 | J TC | 0 تا 1200 درجه سانتیگراد | ۱ درجه سانتیگراد | 0.2 درصد | صد هزار |
| 03 | WRe3-WRe25 TC | 0 تا 2300 درجه سانتیگراد | ۱ درجه سانتیگراد | 0.2 درصد | صد هزار |
| 04 | B TC | ۳۵۰ تا ۱۸۰۰ درجه سانتیگراد | ۱ درجه سانتیگراد | 0.2 درصد | صد هزار |
| 05 | S TC | 0 تا 1600 درجه سانتیگراد | ۱ درجه سانتیگراد | 0.2 درصد | صد هزار |
| 06 | K TC | 0~1300 درجه سانتیگراد | ۱ درجه سانتیگراد | 0.2 درصد | صد هزار |
| 07 | E TC | 0 تا 900 درجه سانتیگراد | ۱ درجه سانتیگراد | 0.2 درصد | صد هزار |
| 08 | Pt100 RTD | -200 تا 600 درجه سانتیگراد | 0.1°C | 0.2 درصد | (0.2mA) |
| 09 | Cu50 RTD | -50 تا 150 درجه سانتیگراد | 0.1°C | 0.2 درصد | (0.2mA) |
| 10 | فشار از راه دور 0~375Ω | محدوده پایین و بالا می تواند از -1999 تا 9999 تنظیم شود. | دامنه نمایش از -1999 تا 9999 مستمر است با استفاده از نمونه 16 بیتی A/D | 0.2 درصد | (0.2mA) |
| 11 | تقسیم کننده جریان 0 ~ 75mV | 0.۱% | صد هزار | ||
| 12 | 0 ~ 30mV | 0.۱% | صد هزار | ||
| 13 | سیگنال استاندارد 0 تا 5 ولت | 0.۱% | صد هزار | ||
| 14 | سیگنال استاندارد ۱ تا ۵ ولت | 0.۱% | صد هزار | ||
| 15 | سیگنال استاندارد 0 ~ 10V | 0.۱% | صد هزار | ||
| 16 | سیگنال استاندارد 0 ~ 10 mA | 0.۱% | 20Ω | ||
| 17 | سیگنال استاندارد 0 ~ 20 mA | 0.۱% | 20Ω | ||
| 18 | سیگنال استاندارد 4 ~ 20 mA | 0.۱% | 20Ω |
جدول 2
| انتقال سیگنال خروجی | خروجی فعلی | محدوده ارسال | ولتاژ جدا شده | مکس قطعنامه |
دقت | ظرفیت حمل | ولتاژ مدار باز |
| 00 | 4 تا 20 mA | انتقال داده ها در محدوده با سیگنال فعلی استاندارد | 1500 ولت | ۱۲ بیت | 0.3٪ | ≤500Ω | 15 ولت |
| 01 | 0 ~ 20mA |
این محصول تنها به سیگنال های 4 ~ 20mA یا 0 ~ 20mA تولید می شود. اگر کاربر نیاز به ولتاژ خروجی سیگنال خروجی دارد،این می تواند از تولید کننده سفارشی یا خود متصل 250 یا 500 آم مقاومت برای 1 ~ 5V یا 0 ~ 5V، ولتاژ و مقاومت 0 ~ 10V (توجه مقاومت به طور مستقیم بر دقت ولتاژ خروجی انتقال تاثیر می گذارد).
5.Rظرفیت تماس خروجی: ((ببین جدول 3)
جدول سوم
| 250V/120V | 120 ولت/48 ولت | <48 ولت | عمر رله | ||||
| AC | دی سی | AC | دی سی | AC | دی سی | >100000 بار |
|
| حداکثر جریان (حمل مقاومت) | 3A | 2A | 4A | 3A | 5A | 4A | |
| حداکثر جریان (حمل محرک) | 0.3A | 0.2A | 0.4A | 0.3A | 0.5A | 0.4A | |
6. وبرق خارجی DC24V/30mAميتونه قدرت فرستنده رو تامین کنه
7. باعملکرد تعویض دمای خودکاربرایسنسور ترموکوپل.
8. باتابع حفاظت از قطع اتصال
| مدل | ابعاد طرح | ابعاد خروجی پنل ((ملی متر) | یادداشت |
| BPK-IIIS | 160×80×80 ((افقی)) | 152+08×76+07 | |
| BPK-IV | 96×48×112 ((افقی) | 92+07×44+05 | |
| BPK-IIIN | 80×160×80 ((عمودی) | 76+07×152+08 | |
| BPK-IIIN2 | 48×96×112 ((عمودی) | 44+05×92+07 | |
| BPK-IIIF1 | 96×96×112 ((مربع)) | 92+07×92+07 | |
| BPK-IIIF2 | 48×48×108 ((مربع) | 44+05×44+05 | با لامپ J2alarm بدون رله J2 |
| BPK-IIIF3 | 72×72×112 | 67+07×67+07 |
| شرکت |
| پرسش و پاسخ |
سوالات متداول:
1س: ویژگی های فرستنده های سنسور فشار شما چیست؟
ج: فرستنده های سنسور فشار ما با دقت بالا، دوام و عملکرد عالی و امکان سفارشی سازی مشخص می شوند.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را برای پاسخگویی به نیازهای خاص از طریق خدمات OEM و ODM خود سفارشی کنند.
3سوال: ظرفیت تولیدی شما چقدر است؟
ج: تأسیسات تولیدی ما توانایی تولید 30،000 فرستنده سنسور فشار در ماه را دارند، که تضمین می کند که ما می توانیم سفارشات بزرگ را برآورده کنیم.توصیه می شود که با تیم فروش ما از قبل برای برنامه ریزی تولید و تحویل بدون مشکل تماس بگیرید..
4. س: زمان تحویل معمول چیست؟
A: مدل های استاندارد معمولاً مدت تحویل 5 ~ 8 روز کاری دارند ، در حالی که محصولات سفارشی ممکن است متفاوت باشند.
5س: قیمت محصولات چطوره؟ تخفیف هست؟
ج: ما قیمت رقابتی با تخفیف در دسترس برای سفارشات عمده یا مشارکت های بلند مدت ارائه می دهیم.
6. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: محصولات ما با گارانتی 24 ماهه از تاریخ ارسال عرضه می شوند و خدمات پس از فروش ما پاسخ فوری را در عرض 24 ساعت همراه با پشتیبانی از آموزش از راه دور از طریق شبکه PC تضمین می کند.
