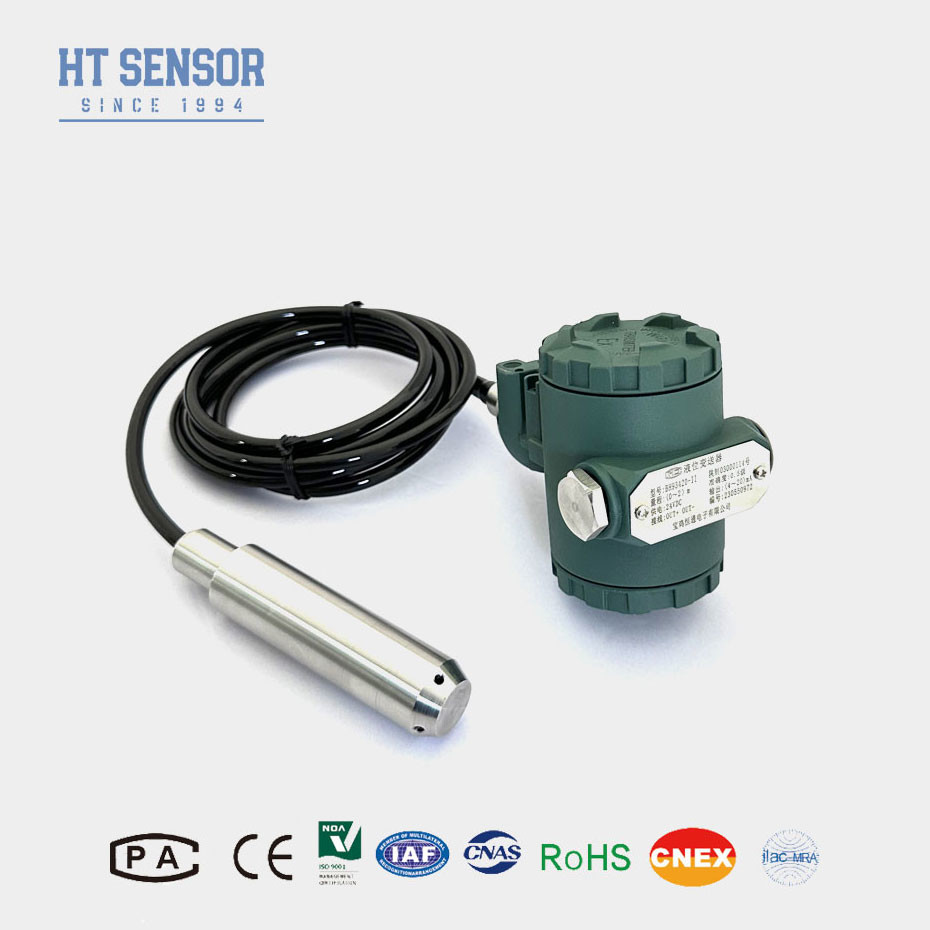

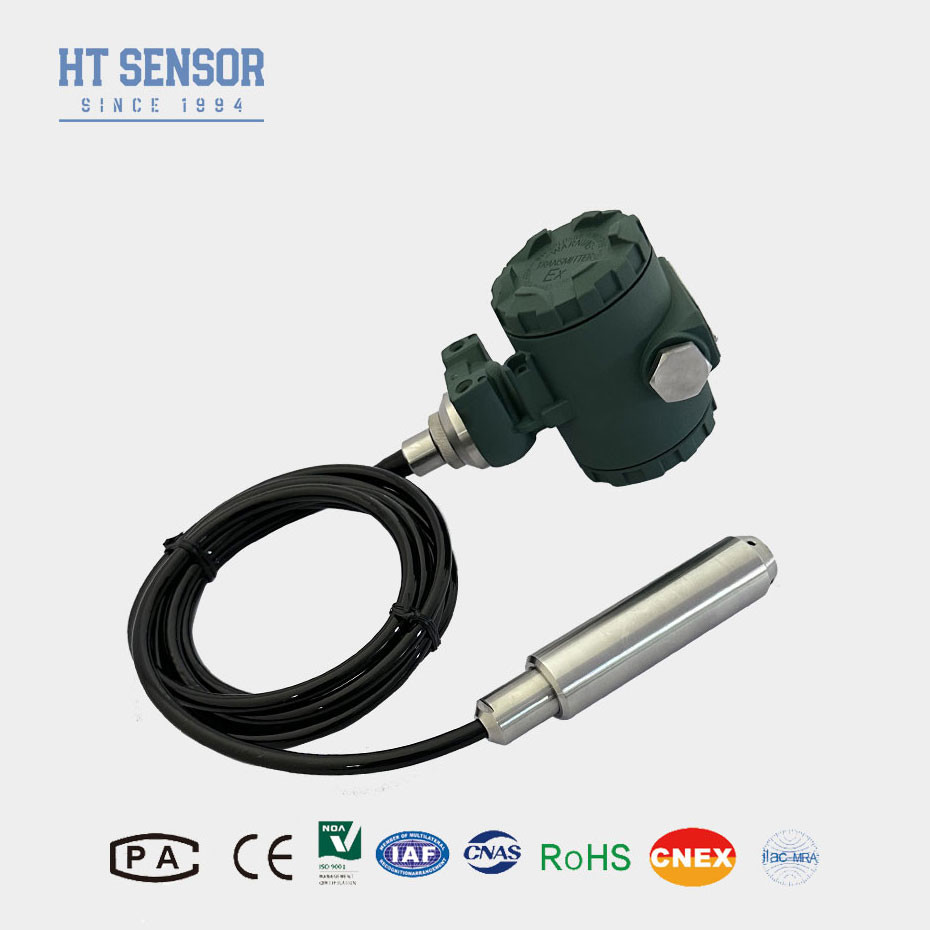

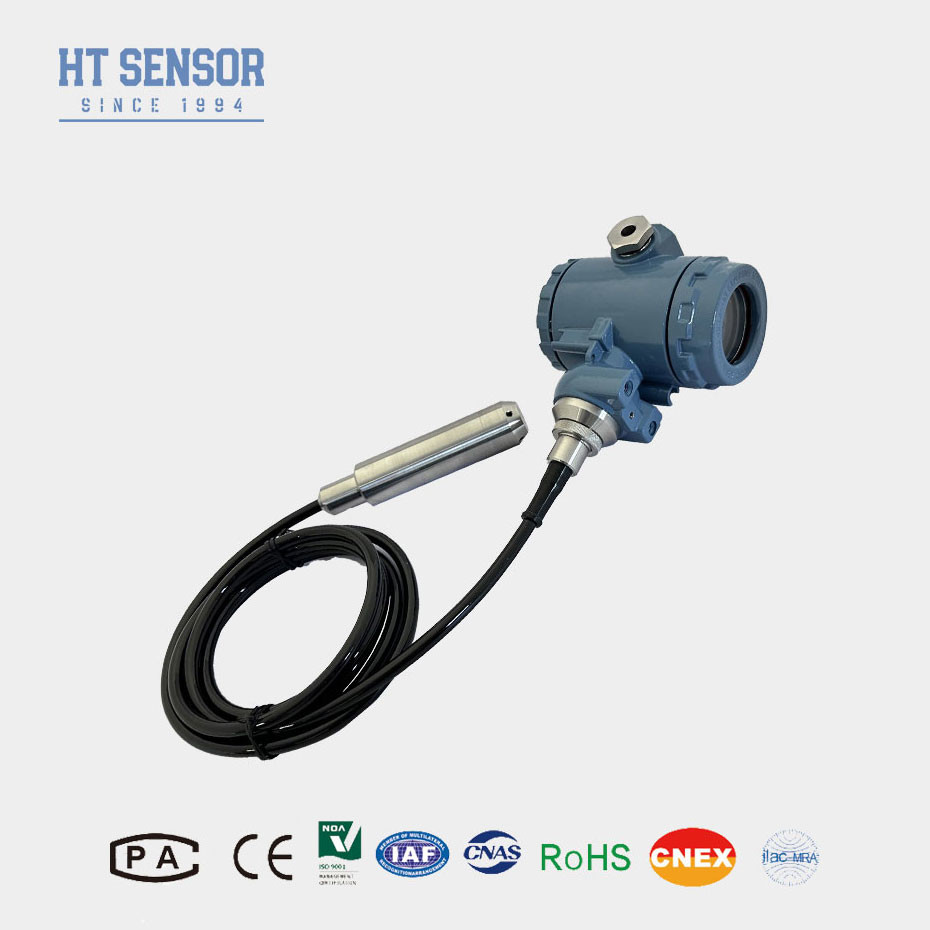

شماره مدل: | BH93420-II | فرم خروجی: | 4-20mA یا RS485 |
---|---|---|---|
رتبه Ip: | IP68 | سفارشی: | غیر سفارشی |
دقت: | 0.25٪، 0.3٪، 0.5٪ | جنس دیافراگم: | 316L استن استی |
وزن خالص: | 0.6 کیلوگرم | بسته حمل و نقل: | کارتن |
منشاء: | شان شی | کد HS: | 90261000 |
قابلیت ارائه: | 1000-3000 | نوع نصب: | نوع شناور |
نوع سیگنال خروجی: | 4-20mA یا RS485 | فرایند تولید: | سنسور سیلیکون پخش شده |
نوع پروب: | نوع پروب | سفارشی سازی: | در دسترس. درخواست سفارشی |
برجسته کردن: | سنسور سطح آب IP68,4-20mA سنسور سطح مایع,4-20mA سنسور سطح آب,4-20mA Liquid Level Sensor,4-20mA Water Level Sensor |
محدوده اندازه گیری | 0~10m...400mH2O |
نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
اضافه بار | ≤ 2 X از محدوده نامی |
دقت: 25 درجه سانتیگراد | ±0.5٪ (معمولی) ±0.1٪ (حداکثر) |
تکرار | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
هیسترز | ±0.03٪ (معمول) ±0.05٪ FS (حداکثر) |
ثبات بلند مدت | ±0.15%F.S/سال (حداکثر.) |
حرکت درجه حرارت نقطه صفر | ±1.5%F.S. (معمول) ±2%F.S. (حداکثر) |
حرکت درجه حرارت در مقیاس کامل | ±1.5%F.S ((نوعی)) ±2%F.S (حداکثر.) |
دمای جبران | 0 تا 50 درجه سانتیگراد (0-1m ،0-2m) ؛ 0 تا 70 درجه سانتیگراد |
دمای کار | -20 تا 80 درجه سانتیگراد |
دمای ذخیره سازی | -30 تا 100 درجه سانتیگراد |
ارتعاش | 10g،55Hz ~ 2kHz |
مواد مسکن | آلومینیوم ریخته شده، 1Cr18Ni9Ti |
مواد دیافراگم | فولاد ضد زنگ 316L |
مقاومت عایق | >=100MΩ@100VDC |
درجه بندی ضد انفجار | از لحاظ ذاتی امن است |
درجه بندی حفاظت | IP68 |
مهر O-Ring | لاستیک فلورو |
وزن | ~1.1Kg (بدون کابل) |
مواد کابل | کابل پلی اتیلن، پلی اورتان، PTFE |
سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
4 تا 20mA | 15 ~ 30VDC | سیم 2/3/4 |
پروتکل ارتباطی RS485 | 4 سیم |
نکات سفارش: |
1لطفا اطمینان حاصل کنید که محیط اندازه گیری با قسمت های تماس محصول سازگار است.
2تراکم محیط اندازه گیری باید مشخص شود.
3برای الزامات ویژه ای مانند لرزش شدید، نیروی ضربه فوری، تداخل الکترومغناطیسی قوی یا تداخل فرکانس رادیویی،لطفاً شرکت ما را مطلع کنید و در سفارش مشخص کنید.
4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد زمین گرفته شده اند.
5هنگامی که مجهز به یک صفحه نمایش LED یا LCD باشد، ولتاژ منبع برق فرستنده نباید کمتر از 15VDC باشد.
6.موقعیت نصب باید منطقی باشد، از دخالت و آسیب های خارجی جلوگیری کند و نگهداری و تمیز کردن را تسهیل کند.
7تجهیزات باید قبل از نصب بررسی و کالیبراسیون شوند تا اطمینان حاصل شود که به درستی کار می کنند.
نظم راهنما:
BH93420 | کد | طرح ساخت و ساز | ||||||||
II/III | فرستنده سطح مایع با محفظه 2088 | |||||||||
محدوده اندازه گیری | 0~10 متر... 400 متر | |||||||||
کد | منبع برق | |||||||||
D1 | 24VDC | |||||||||
کد | سیگنال خروجی | |||||||||
S1 | 4~20mADC | S2 | RS485 | |||||||
کد | اتصال الکتریکی | |||||||||
B4 | 2088 مسکن صنعتی | |||||||||
B5 | 2088 با نمایش | |||||||||
کد | نوع فشار | |||||||||
G | فشار اندازه گیری | |||||||||
A | فشار مطلق | |||||||||
S | فشار مرجع مهر شده | |||||||||
کد | مواد | |||||||||
01 | 304 فولاد ضد زنگ | |||||||||
02 | فولاد ضد زنگ 316L | |||||||||
کد | مواد کابل | |||||||||
C1 | PE | |||||||||
C2 | PU | |||||||||
C3 | PTFT | |||||||||
FQA:
1س: شما تولید کننده هستید؟
A: بله، ما تولید کننده سنسور حرفه ای بیش از 50 سال هستیم! تیم فنی ما بیش از 20 مهندس دارد.
2س: میتونید خدمات OEM رو قبول کنید؟
پاسخ: بله، می توانیم اطلاعات شرکت و لوگو شما را روی سنسورهای خود قرار دهیم.
3س: ميتونم توزیع کننده شما باشم؟
A: بله، ما به دنبال توزیع کنندگان در بازار خارج از کشور هستیم.
4سوال: زمان تحویل شما چقدر است؟
A: معمولا 7-10 روز. برای مقدار بالاتر از100pcs، نیاز به 3-5 روز کاری اضافی.
