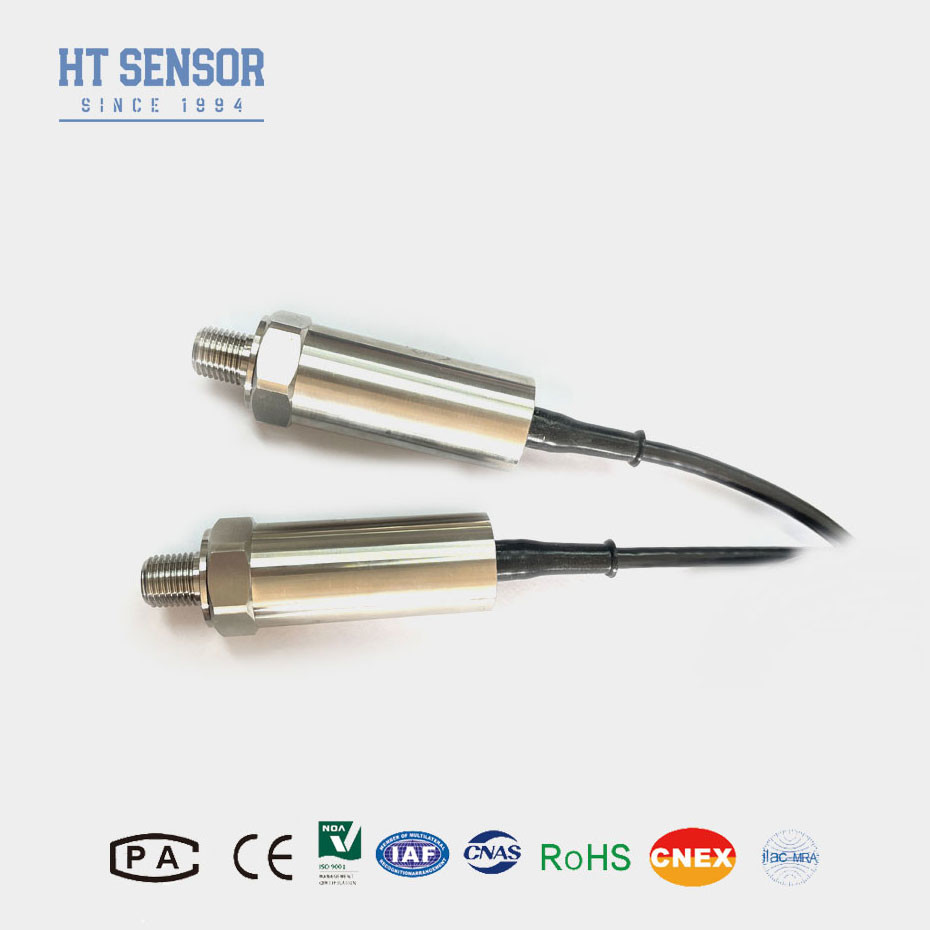

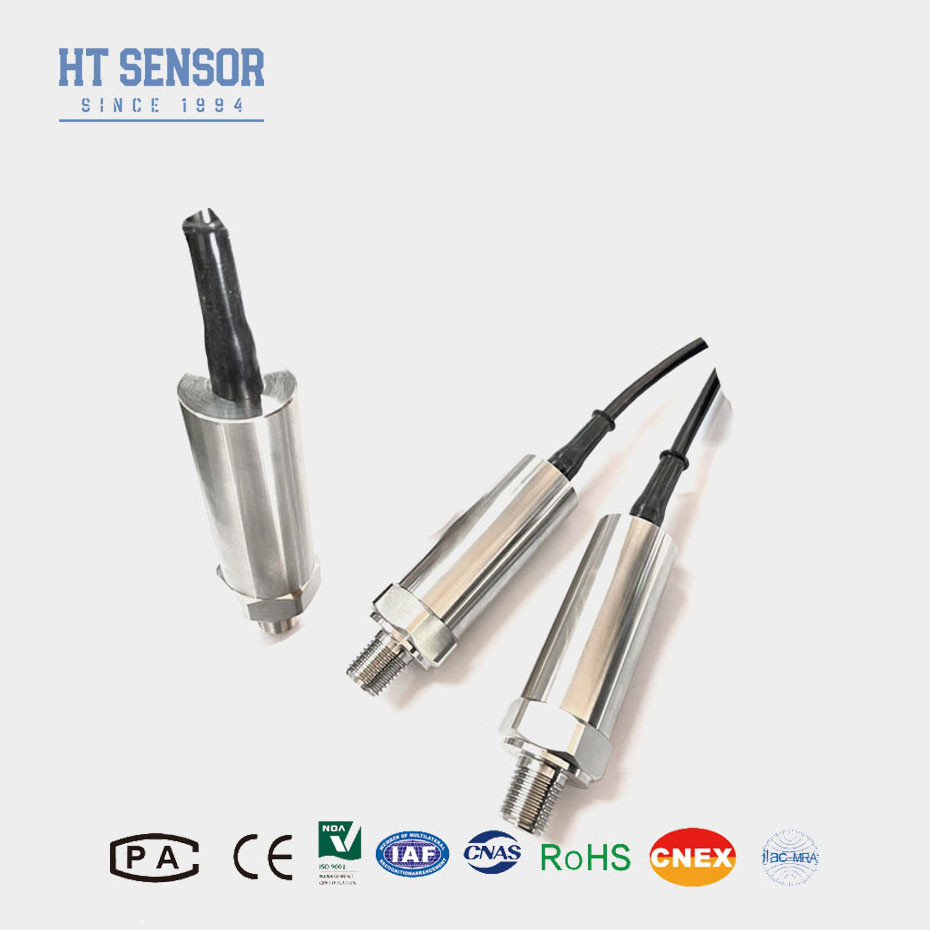

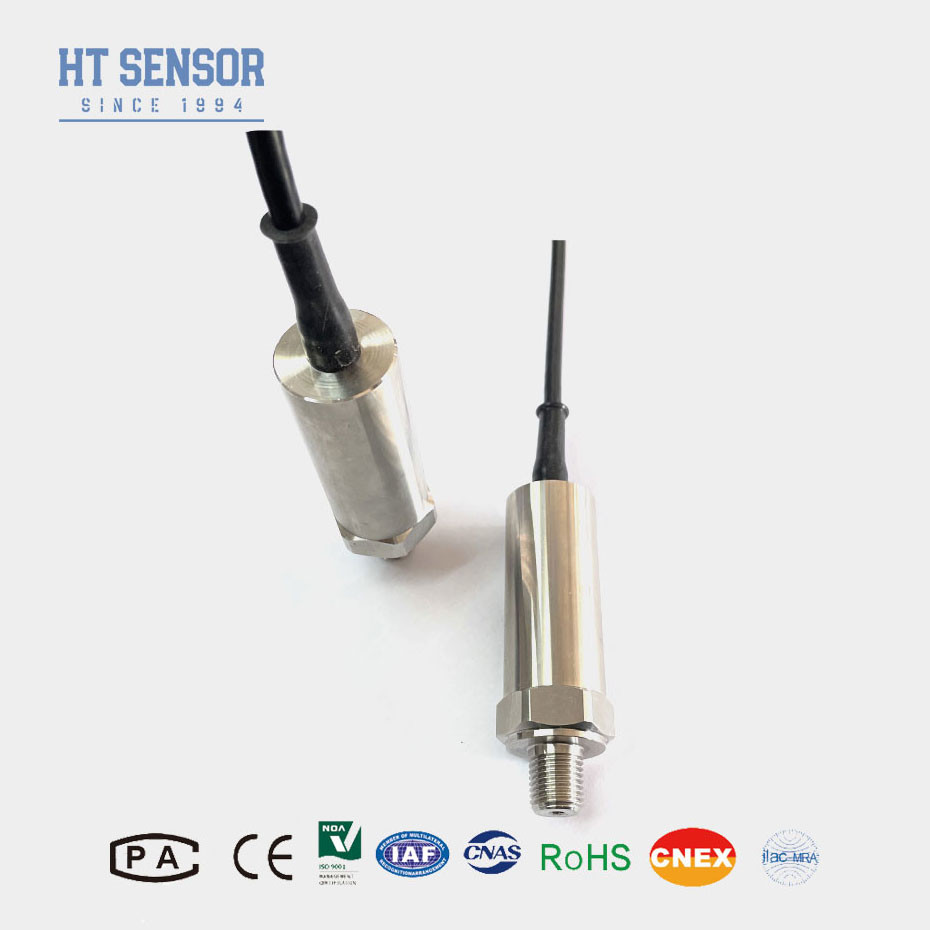

BP93420-IB حسگر فشار سیلیکون منتشر شده دقت بالا زمان پاسخ سریع فرستنده فشار
Product Details
| شماره مدل: | BP93420-IB | قدرت: | 5VDC /12-36VDC |
|---|---|---|---|
| نخ: | G1/2، M20*1.5، 1/2NPT | ثبات دراز مدت: | +-0.2%F.S/سال ((نوع) |
| مصالح ساختمانی: | 316L یا 304SS | نوع فشار: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| محیط اندازه گیری: | <i>Liquid air.</i> <b>هوای مایع</b> <i>water oil</i> <b>روغن آب</b> | درجه دقت: | <i>0.5%.</i> <b>0.5 درصد</b> <i>0.25%</i> <b>0.25٪</b> |
| دامنه فشار: | -100kpa~0~5kpa...100MPa | سیگنال خروجی: | 4-20mA یا RS485 Modobus |
| برجسته کردن |
فرستنده فشار با دقت بالا,سنسور فشار سیلیکون منتشر شده,زمان پاسخ سریع فرستنده فشار,Diffused Silicon Pressure Sensor,Fast Response Times Pressure Transmitter |
||
Product Description
BP93420-IB سنسور فشار سیلیکون منتشر شده سنسور فشار زمان پاسخ سریع
معرفی فرستنده فشار سیلیکون پخش شده:
BP93420IB فرستنده فشار سیلیکون منتشر شده یک نوع دستگاه سنجش فشار است که از فناوری سیلیکون منتشر شده برای اندازه گیری تغییرات فشار استفاده می کند.این حسگرها از یک دیافراگم سیلیکونی نازک تشکیل شده اند که تحت فشار تغییر شکل می دهداین تغییر در مقاومت سپس به یک سیگنال الکتریکی تبدیل می شود که می تواند پردازش و تفسیر شود تا فشار اعمال شده را تعیین کند.یکی از مزایای اصلی سنسورهای فشار سیلیکون منتشر شده حساسیت و دقت بالایی در اندازه گیری فشار استآنها قادر به تشخیص تغییرات ظریف فشار با دقت هستند، که آنها را برای طیف گسترده ای از برنامه های کاربردی که نظارت دقیق فشار ضروری است، مناسب می کند.
ویژگی های محصولاز سنسور فرستنده فشار:
1دقت بالا: سنسورهای فشار سیلیکون منتشر شده دقت بالایی در اندازه گیری فشار را ارائه می دهند و نتایج دقیق و قابل اعتماد را تضمین می کنند.
2طیف گسترده ای از فشار: آنها در طیف گسترده ای از فشارها قابل استفاده هستند، که آنها را برای کاربردهای مختلف صنعتی و تجاری مناسب می کند.
3زمان پاسخ سریع: این سنسورها دارای قابلیت پاسخ سریع هستند که به شما امکان می دهد تغییرات فشار را در زمان واقعی ضبط کنید و به موقع به تغییرات پاسخ دهید.
4اندازه فشرده: سنسورهای فشار سیلیکون منتشر شده به طور معمول دارای اندازه های فشرده هستند، که آنها را به راحتی در سیستم ها و برنامه های مختلف ادغام می کنند.
درخواست هااز سنسور فرستنده فشار:
1.اندازه گیری فشار گازهای غیر خوردنی و مایعات با فولاد ضد زنگ 316L
2در صنایع دریایی و هواپیمایی استفاده می شود
3استفاده می شود در فرآیندهای صنعتی در محل مانند نفت، شیمی، فلزات سازی، تولید برق و هیدرولوژی
4. در سیستم های کنترل هیدرولیک و پنوماتیک استفاده می شود
5. طیف گسترده ای
پارامترهای عملکرد سنسور فشار:
| محدوده اندازه گیری | -100kPa... 0kPa ~ 10kPa... 100MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار | 0.1%FS |
| هیسترز | 0.1%FS |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمولا) ± 0.2%F.S/سال ((حداکثر) |
| حرکت درجه حرارت نقطه صفر | ± 0.03%F.S/oC ((≤100KPa) ± 0.02%F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ± 0.03%F.S/oC ((≤100KPa) ± 0.02%F.S/oC ((>100KPa) |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | Ex db IIC T6 Gb |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.15kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC |
| دستور دادن نوک های فرستنده فشار |
هنگام سفارش یک فرستنده سطح مایع غوطه ور، مهم است که چندین عامل را در نظر بگیرید تا اطمینان حاصل شود که محصول انتخاب شده نیازهای خاص برنامه شما را برآورده می کند.در اینجا یک راهنمای جامع برای کمک به شما در طول فرآیند سفارش است:
1. حداکثر و حداقل سطوح مایع را که باید اندازه گیری شوند شناسایی کنید. اطمینان حاصل کنید که فرستنده ای که انتخاب می کنید می تواند با دقت در این محدوده اندازه گیری کند.
2اطمینان حاصل کنید که مواد مورد استفاده در فرستنده (به عنوان مثال فولاد ضد زنگ، PVC، PTFE) با مایع مورد اندازه گیری سازگار است.به خصوص اگر با مواد خوردنی یا تهاجمی برخورد کنید
3. انتخاب سیگنال خروجی مناسب برای سیستم خود را، مانند 4-20mA، 0-5VDC، یا خروجی های دیجیتال مانند RS485 یا Modbus، برای اطمینان از سازگاری با سیستم های جمع آوری داده یا کنترل خود را
4. محدوده دمای کار نامی حلقه O لاستیک فلورین -20 °C ~ 250 °C است. هنگامی که دمای کار محصول کمتر از -20 °C است، حلقه مهر و موم نوع EPDM O باید انتخاب شود.
5طول پیش فرض کابل 1.5 متر است و سه نوع مواد برای انتخاب وجود دارد. اگر دستورالعمل های خاص وجود نداشته باشد، هیچ کابل یا مواد کابل پلی اتیلن استفاده نمی شود.اگر به مواد مختلف کابل احتیاج داریدلطفا در فرم سفارش مشخص کنید.
6در صورت لرزش شدید، نیروی ضربه فوری، تداخل الکترومغناطیسی یا فرکانس رادیویی قوی و سایر الزامات خاص، لطفاً به شرکت ما اطلاع دهید و در سفارش نشان دهید.

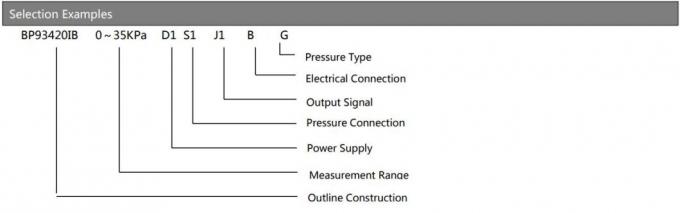

| راهنمای سفارش سنسور فرستنده فشار | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| IB | انتقال دهنده فشار عمومی | IX | فرستنده فشار نمایش | |||||
| IE | فرستنده فشار هواپیمایی مقاوم به ضربه | IIC/III | صنعت عمومی/ فرستنده فشار صفحه نمایش | |||||
| اگر | فرستنده فشار ضد رطوبت | IIE/IIIE | انتقال دهنده فشار عمومی/نمایشگر | |||||
| IN | فرستنده فشار اختصاصی تهویه مطبوع | |||||||
| IC | فرستنده فشار درجه حرارت بالا | |||||||
| IQ1/IQ2 | دیافراگم بزرگ / فرستنده فشار دمای بالا | |||||||
| محدوده اندازه گیری | -0.1. . .0~001...100MPa | |||||||
| (0-X) Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | سایر | |||||||

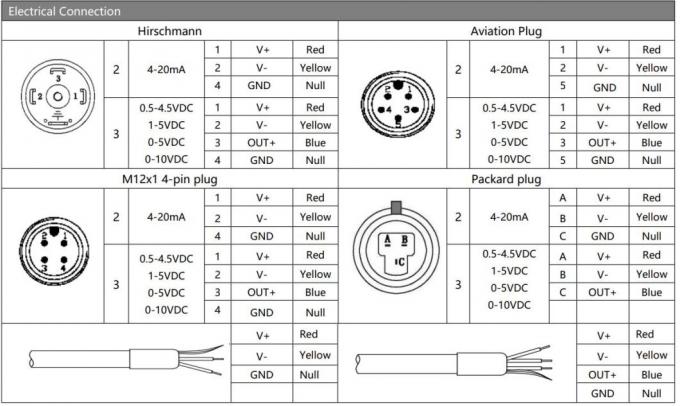

| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | 2088 پوشش صنعتی | |||||||
| B5 | 2088 پوشش صنعتی با صفحه نمایش | |||||||
| B6 | سایر | |||||||
| کد | نوع فشار | |||||||
| G | فشار اندازه گیری | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر شده | |||||||
سوالات متداول:
1س: ویژگی های فرستنده های سنسور فشار شما چیست؟
A: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را برای پاسخگویی به نیازهای خاص سفارشی کنند. ما خدمات OEM و ODM را ارائه می دهیم.
3سوال: ظرفیت تولیدی شما چقدر است؟
الف: امکانات تولیدی ما می تواند تا 30،000 فرستنده سنسور فشار در ماه تولید کند، بنابراین ما کاملا قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم.توصیه می شود که با تیم فروش ما از قبل تماس بگیرید تا برنامه ریزی تولید و تحویل بدون مشکل را تضمین کنید..
4. س: زمان تحویل معمول چیست؟
A: 5 ~ 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشد.
5س: چگونه جبران دیجیتال عملکرد فرستنده های فشار را بهبود می بخشد؟
ج: تعویض دیجیتال با اصلاح خطای ناشی از دمای، عدم خطی بودن و انحراف سنسور، دقت را افزایش می دهد. این عملکرد پایدار را در طیف گسترده ای از دمای،پاسخ پویا را بهبود می بخشد، و کالیبراسیون را در طول زمان حفظ می کند، که منجر به اندازه گیری های قابل اعتماد و دقیق می شود.
6فرستنده هاي فشار شما چه گواهينامه اي دارند؟
فرستنده های فشار ما با استانداردهای بین المللی و گواهینامه های مختلف، از جمله CE، RoHS و ISO مطابقت دارند.گواهینامه های خاص می تواند بر اساس مدل محصول و الزامات برنامه ارائه شود.
