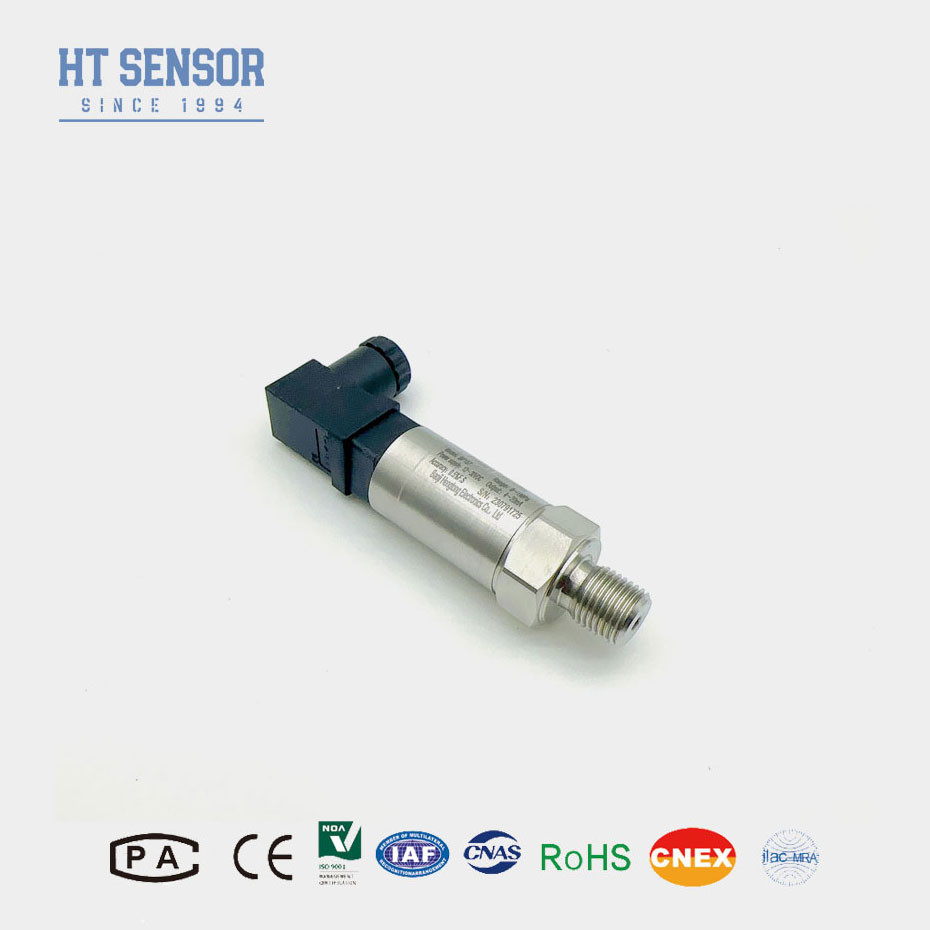

0.5-4.5VDC خروجی G1/4 "سیلیکون فشار انتقال دهنده ترانسدوسر برای آب گاز روغن 0-10MPA
Product Details
| مواد: | 304 فولاد ضد زنگ | سیگنال خروجی: | 4-20 میلی آمپر یا 0.5-4.5VDC |
|---|---|---|---|
| تامین برق: | 24 VDC یا 5 VDC | اتصال الکترونیک: | مینی DIN |
| محدوده اندازه گیری: | 0-10KPa~10MPa | دقت: | 0.25 درصد، 0.5 درصد |
| عنصر حسگر: | سنسور فشار سیلیکون منتشر شده | نوع اتصال: | G1/4، 1/4NPT، 1/8NPT |
| کد HS: | 9026201090 | تولید کننده: | OEM یا ODM |
| تضمین: | 24 ماه | ||
| برجسته کردن |
فرستنده فشار سیلیکون برای گاز,فرستنده فشار سیلیکون برای نفت,فرستنده فشار سیلیکون برای آب,Silicon Pressure Transmitter For Oil,Silicon Pressure Transmitter For Water |
||
Product Description
BP157 فرستنده فشار سیلیکون پیاژورسیستیو
مقدمه:
سنسور حاوی یک دیافراگم سیلیکونی نازک است که به عنوان عنصر حسگر عمل می کند. دیافراگم با استفاده از فناوری سیستم های میکروالکترومکانیکی (MEMS) ساخته شده است.مقاومت های پیزورسیستیو به دیافراگم سیلیکون پخش می شونداین مقاومت ها مقاومت خود را تغییر می دهند زمانی که دیافرام تحت فشار تغییر شکل می دهد. هنگامی که فشار به سنسور اعمال می شود، دیافرام سیلیکون تغییر شکل می دهد.تغییر شکل باعث تغییر فشار بر روی عناصر پیزورسیستیو می شود.فشار ناشی از فشار باعث تغییر مقاومت عناصر پیزورسیستوی پل گندم می شود.استرس ناشی از فشار تغییر مقاومت عناصر piezoresistive در پل گندم سنگخروجی خام از پل Wheatstone به طور معمول بسیار کوچک است و نیاز به تقویت دارد. مدارهای شرایط سیگنال سیگنال را تقویت می کنند و به یک فرمت خروجی استاندارد تبدیل می کنند (به عنوان مثال، 4-20mA،0-5VDC، یا خروجی دیجیتال).
مشخصات محصول:
طراحی جمع و جور و محکم
مزاحمت ضد الکترومغناطیسی
کاملاً جوش داده شده و بسته شده
حفاظت IP65
سیگنال های خروجی چندگانه
ساخت و ساز محکم
سهولت ادغام
کاربردها:
سازگاری با فولاد ضد زنگ 316L، گازهای غیر خوردنی و مایعات
صنایع پتروشیمی و صنایع دیگر
کمپرسور هوا، تجهیزات خلاء
سیستم های کنترل هیدرولیک و پنوماتیک
پارامترهای عملکرد:
| محدوده اندازه گیری | -100KPa~0kPa~10kPa... 10MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| فشار بیش از حد | ≤ 1.5 برابر محدوده نامی |
| دقت @ 25°C | ±0.25٪ (معمول) ، ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز | 0.02٪ F.S. (معمول) 0.05٪ F.S. (حداکثر) |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمول) ± 0.2%F.S/سال ((حداکثر)) |
| خطای دمای - صفر | ± 0.02%F.S/°C ((≤100KPa) ± 0.01%F.S/°C ((>100KPa) |
| خطای دمای -Span | ± 0.02%F.S/°C ((≤100KPa) ± 0.01%F.S/°C ((>100KPa) |
| دمای جبران | 0-50°C ((<35KPa) ، 0-70°C ((استانداردی)) -20~80 ((تخصیص پذیر) |
| دمای کار | -20°C تا 80°C |
| دمای ذخیره سازی | -40°C تا 120°C |
| مواد مسکن | 304 SS |
| مواد دیافراگم | 316L SS |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | Ex db IIC T6 Gb |
| درجه بندی حفاظت | IP65 |
| مواد مهر و موم | لاستیک فلورو یا مهر کامل جوش |
| وزن | ~0.20kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 ′′20mA | 1230VDC | سیم 2/3/4 |
| 0 ¥10 / 20mA |
3 سیم |
|
| 0/1 ¥5V | ||
| 0/1 ¥10 ولت | ||
| 0.5 ٫4.5 ولت | 5VDC |
نکات سفارش
1. محدوده فشار را تعیین کنید: محدوده کامل فشار را که فرستنده نیاز به اندازه گیری دارد شناسایی کنید.اطمینان حاصل کنید که فرستنده شما را انتخاب می تواند به دقت اندازه گیری در این محدوده برای جلوگیری از اشتباهات و آسیب های احتمالی.
2. سطوح دقت: نیازهای دقت را برای برنامه خود درک کنید. فرستنده های مختلف سطوح مختلف دقت را ارائه می دهند، بنابراین یکی را انتخاب کنید که نیازهای خاص شما را برای داده های دقیق برآورده کند.
3. گزینه های نصب: شناسایی نحوه نصب فرستنده در برنامه شما، آیا آن نیاز به نصب مستقیم، نصب براکت، یا ادغام در یک پانل.
4برای الزامات خاص مانند لرزش قوی، نیروی ضربه فوری، تداخل الکترومغناطیسی یا فرکانس رادیویی قوی، لطفاً شرکت ما را مطلع کنید و آنها را در سفارش مشخص کنید.
5. گزینه های نصب: شناسایی نحوه نصب فرستنده در برنامه شما، آیا آن نیاز به نصب مستقیم، نصب براکت، یا ادغام در یک پانل.
سوالات متداول:
سوال: شما تولید کننده هستید؟
A: بله، ما تولید کننده سنسور حرفه ای بیش از 29 سال هستیم! تیم فنی ما بیش از 10 مهندس دارد.
س: آیا می توانید خدمات OEM را بپذیرید؟
A: بله، ما OEM و ODM را قبول می کنیم.
س: میتونم توزیع کننده شما باشم؟
A: بله، ما به دنبال توزیع کنندگان در بازار خارج از کشور هستیم.
سوال: زمان تحویل شما چقدر است؟
A: معمولا 3-5days. برای مقدار بالاتر از100pcs، نیاز به 5-7 روز کاری اضافی.
