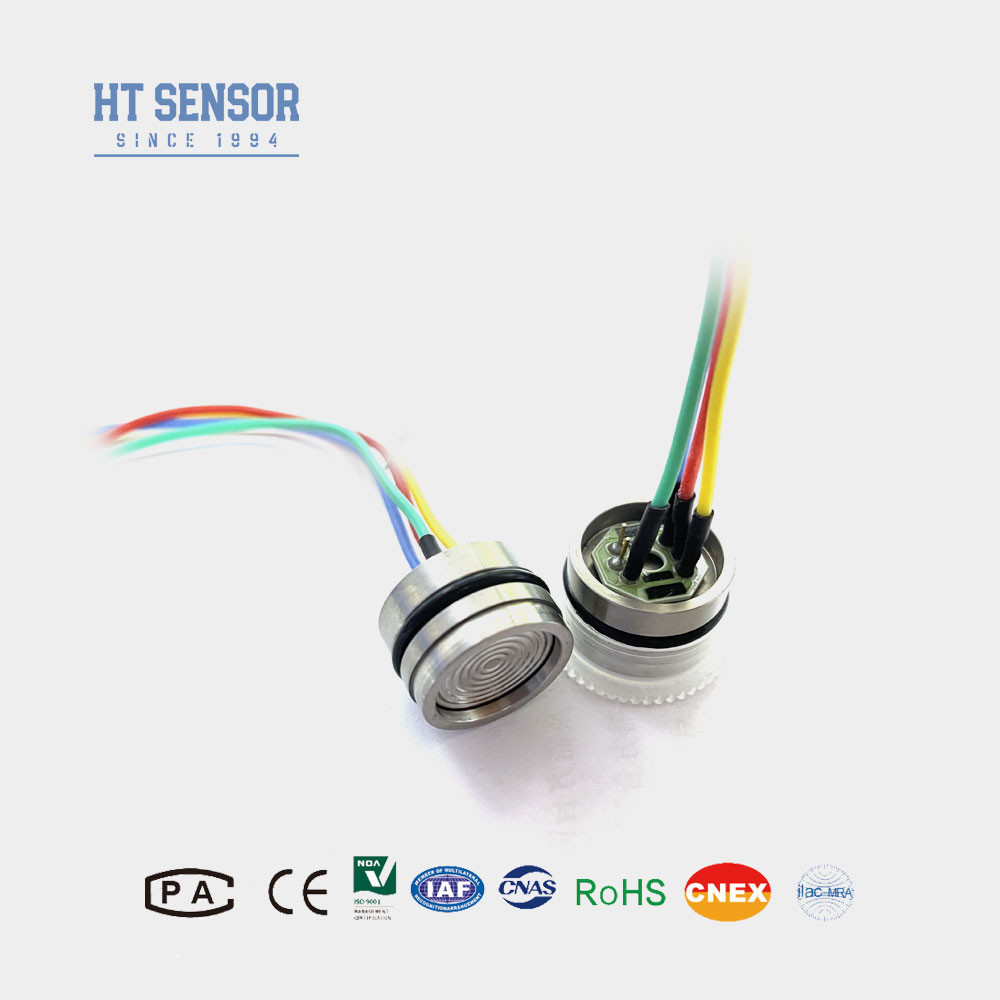

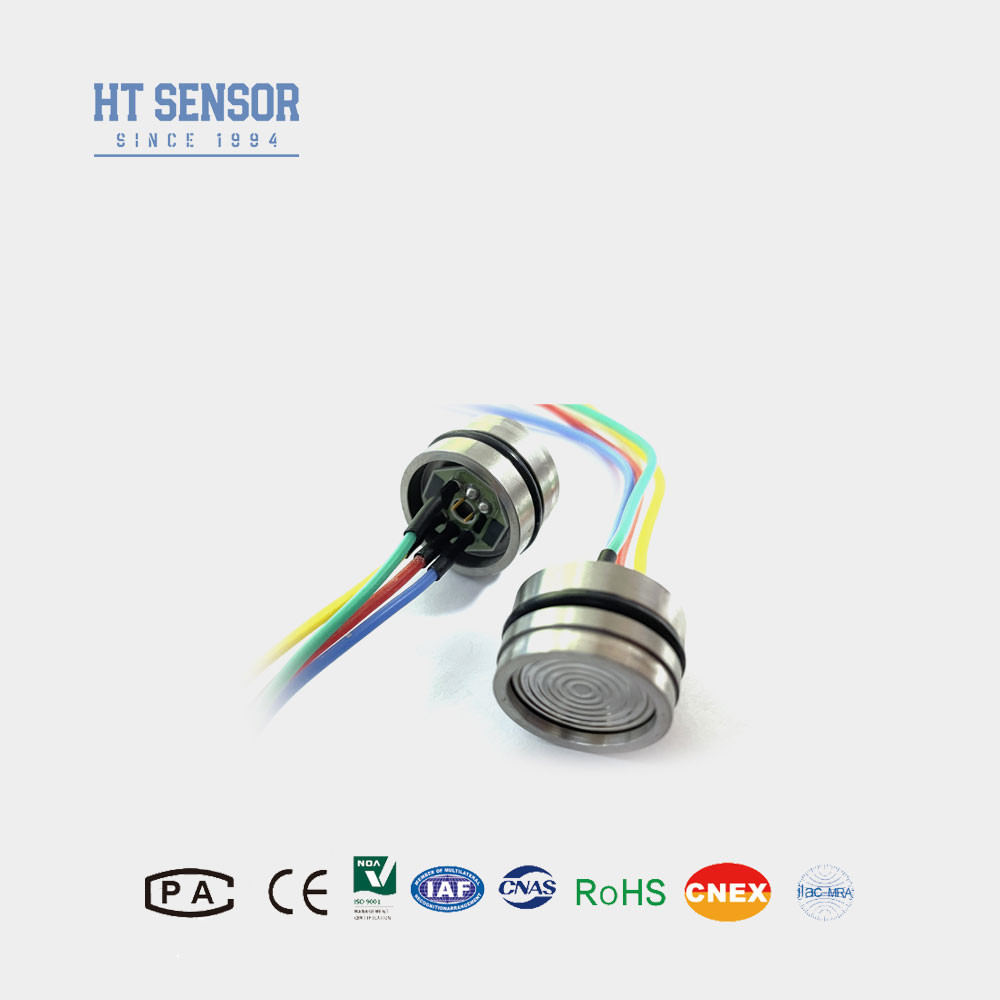

HT19 سلول سنسور فشار سیلیکون پیزورسیستوی برای اندازه گیری دقیق سنسور فشار
Product Details
| مادی: | 316L | محدوده حداقل: | 10 کیلوپا |
|---|---|---|---|
| دامنه حداکثر: | 60 مگا پاسکال | تهیه کردن: | 1.5 میلی آمپر (0.4-2.0 میلی آمپر) |
| OEM: | بله | قابل انتخاب: | پین با روکش طلا یا سیم سیلیکونی چهار رنگ |
| مدل: | HT19 | عالی: | 12mm /15mm |
| روغن: | سیلیکون پخش | نخ: | هیچ |
| برجسته کردن |
سلول حسگر فشار سیلیکون بازدارنده,حسگر فشار سیلیکون با دقت بالا,HT19 حسگر فشار سیلیکون بازدارنده,High Accuracy Silicon Pressure Sensor,HT19 Piezoresistive Silicon Pressure Sensor |
||
Product Description
HT19 سلول سنسور فشار سیلیکون پیزورسیستوی برای اندازه گیری دقیق سنسور فشار
HT19 فشار سیلیکونسنسور
معرفی سنسور فشار سیلیکون پر از روغن:
طراحی پیشرفته بهینه سازی استرس
- سنسور از یک طراحی استرس بهینه شده در پایه سینتر شده استفاده می کند، که ثبات و دقت بیشتری را فراهم می کند.
- SMT پیشرفته (تکنولوژی نصب سطح) ، اتصال سیم طلا و فرآیند جوش دیافراگم برای اطمینان از عملکرد قابل اعتماد استفاده می شود.
- پوشش خلاء بالا، حذف استرس چرخه فشار و درمان های پیری در دمای بالا ثبات و تکرار پذیری سنسور را بهبود می بخشد.
ویژگی های محصولسنسور فشار سیلیکونی پر از روغن:
- محدوده اندازه گیری گسترده:0 ~ 10KPa ~ 100Mpa
- عنصر سنجش سیلیکون پیزورسیستیو
- Full316LSS، Full Titanium یا Hastelloy دیافراگم
- نصب حلقه O
- دقت و ثبات بالا
درخواست ها از سنسور فشار سیلیکونی پر از روغن:
- فشار اندازه گیری گاز و مایع
- بهره برداری از نفت
- تامین آب، تامین گرمای شهر
- سیستم کنترل فرآیند
- بازرسی هواپیمایی و ناوبری
- فشار هیدرولیکی
داده های الکتریکی سنسور فشار سیلیکون
- عرضه:1.5mADC
- مقاومت ورودی: 3KΩ ~ 6KΩ
- مقاومت خروجی:2.5KΩ~6KΩ
- مقاومت عایق:≥100MΩ/50VDC
- ولتاژ عایق: 500VAC بین خانه و اتصال الکتریکی باعث آسیب نخواهد شد
- سازگاری متوسط: مایع، گاز سازگاری با فولاد ضد زنگ 316L
مشخصات عملکرد سنسور فشار سیلیکون پر از روغن
| پارامترهای عملکرد: | |||||
| محدوده اندازه گیری | گج ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa | |||
| مطلق ((A) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مهر و موم شده | 3500KPaS، 7MPaS، 10MPaS، 20MPaS، 40MPaS، 60MPaS، 100MPaS | ||||
| نوع | مکس | واحد | |||
| خطی بودن | ±0.15 | ±0.3 | %F.S | ||
| تکرار | 0.05 | 0.1 | %F.S | ||
| هیسترز | 0.05 | 0.1 | %F.S | ||
| خروجی صفر Offset | 0±1 | 0±2 | mV | ||
| تولید کامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| صفر Temp Offset. Drift | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| دمای کامل مقیاس | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| معاوضات موقت | ≤20KPa | 0 ¢50 | °C | ||
| ≥35kPa | 0 ¢ 70 | °C | |||
| دمای کار | -20 ¢80 | °C | |||
| دمای ذخیره سازی | -40 ¢125 | °C | |||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 120MPa را انتخاب کنید | ||||
| فشار انفجار | 5 برابر مقیاس کامل | ||||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | |||
| مواد دیافراگم | 316L | ||||
| مقاومت عایق | ≥200MΩ 100VDC | ||||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ||||
| شوک | 100 گرم، 11 میلیمتر | ||||
| زمان پاسخ | ≤1ms | ||||
| مهر O-ring | لاستیک نایتریل یا لاستیک فلورو | ||||
| ماده پر کننده | روغن سیلیکون | ||||
| وزن | 28 گرم | ||||
| پارامترها در شرایط زیر آزمایش می شوند: جریان ثابت 1.5mA و دمای محیط 25°C | |||||
ابعاد
توجه:
1. در طول مونتاژ، توجه به هماهنگی اندازه هسته و خانه فرستنده برای دستیابی به سخت گیری هوا مورد نیاز.
2. در طول فرآیند مونتاژ خانه، اطمینان حاصل کنید که آن را عمودی تراز شده است و فشار حتی برای جلوگیری از گیر کردن و یا آسیب به صفحه جبران.
3اگر ماده مورد آزمایش با دیافراگم هسته ای و مواد محفظه (316L) ناسازگار باشد، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن به دیافراگم سنسور با دست یا اشیاء تیز برای جلوگیری از تغییر شکل یا سوراخ شدن دیافراگم و آسیب به هسته اجتناب کنید.
5. دروازه فشار هسته سنج را برای اتمسفر باز نگه دارید تا از ورود آب، بخار آب یا مواد خوردنی به اتاق فشار منفی هسته سنج جلوگیری شود.
6. اگر تغییر در پین وجود دارد، لطفا به برچسب بر روی محصول واقعی مراجعه کنید.
سوالات متداول:
1س: ویژگی های فرستنده های سنسور فشار شما چیست؟
A: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را متناسب با نیازهای خاص خود طراحی کنند. ما خدمات OEM و ODM را ارائه می دهیم.
3سوال: ظرفیت تولیدی شما چقدر است؟
ج: امکانات تولیدی ما می تواند تا 30،000 فرستنده سنسور فشار در ماه تولید کند، بنابراین ما کاملا قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم.توصیه می شود که با تیم فروش ما از قبل تماس بگیرید تا برنامه ریزی تولید و تحویل بدون مشکل را تضمین کنید..
4. س: زمان تحویل معمول چیست؟
A: 5 ~ 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشد.
5س: قیمت محصولات چطوره؟ تخفیف هست؟
ج: قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلند مدت.
6. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: زمان گارانتی ما 24 ماه پس از ارسال است، و پس از فروش ما با سوالات شما در 24 ساعت پاسخ خواهد داد، آموزش از راه دور توسط شبکه PC همیشه در دسترس است.
