حسگر فشار صنعتی سیلیکون پیزورسیسیتیو با خروجی I2C
Product Details
| مدل: | BP9325 | نوع هسته: | حسگر فشار سیلیکون پیزورسیستوی |
|---|---|---|---|
| سازگاری رسانه ها: | هوا، روغن یا سایر مایعات سازگار | دمای جبران: | 0 تا 70 درجه سانتی گراد |
| علامت تجاری: | HTsensor | نوع فشار: | گیج، مطلق، مهر و موم شده |
| مصالح ساختمانی: | 304 فولاد ضد زنگ یا 316L | خروجی سیگنال: | I2C 4-20 میلی آمپر |
| رتبه Ip: | IP65 | اتصال: | G1/4 1/4NPT یا OEM |
| برجسته کردن |
سنسور فشار سیلیکون پیزورسیستوی,حسگر فشار فرستنده I2C,سنسور فرستنده فشار صنعتی,I2C Pressure Transmitter Sensor,Industrial Pressure Transmitter Sensor |
||
Product Description

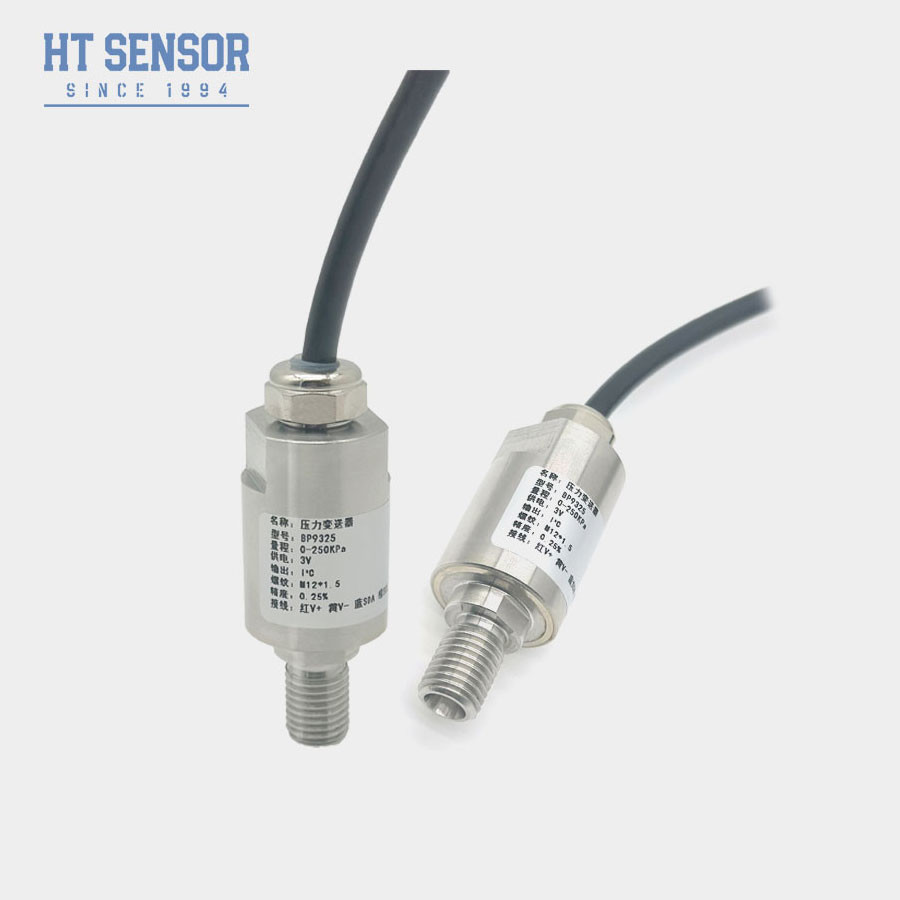

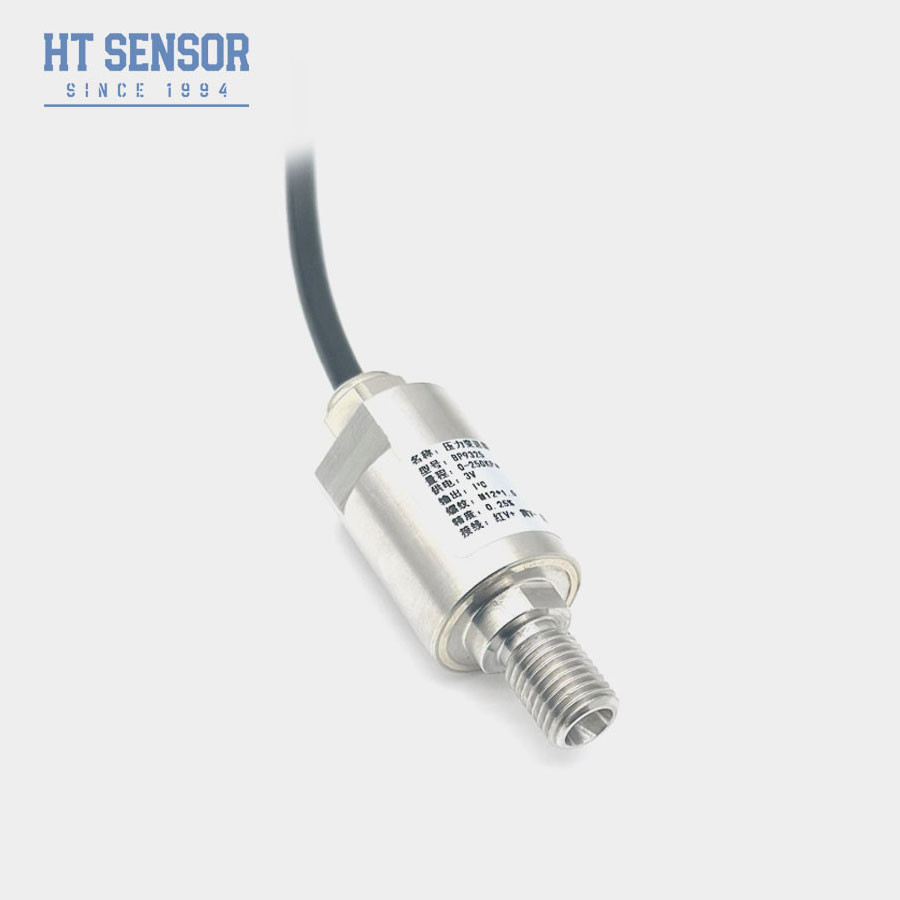

سنسور فشار صنعتی سیلیکون پیزورسیستوی با خروجی I2C
حسگر فشار سیلیکون پیزورسیستیو BP9325-I2C
معرفی محصول سنسور فشار صنعتی فرستنده
سنسور فشار BP9325-I2C از هسته ای مهر و موم شده با غشاء جداکننده سیلیکون پیزورسیستوی سری HT ما به عنوان عنصر اندازه گیری استفاده می کند.مدار پردازش سیگنال سنسور در محفظه فولاد ضد زنگ ادغام شده است، تبدیل سیگنال سنسور به خروجی استاندارد I2C. این محصول تحت آزمایش دقیق و غربالگری پیری اجزای آن، محصولات نیمه آماده و محصولات نهایی قرار گرفته است،تضمین عملکرد پایدار و قابل اعتماد.
ویژگی های محصول سنسور فرستنده فشار صنعتی
- اقتصادی و فشرده
- دو دستگاه ADC ۲۴ بیتی برای گرفتن فشار و دمای
- پروتکل ارتباطی استاندارد I2C
- تمام مواد فولاد ضد زنگ 316L
کاربردها و صنعت سنسور فرستنده فشار صنعتی
- اندازه گیری فشار برای رسانه های غیر خوردنی طراحی شده است و از ساخت فولاد ضد زنگ 316L استفاده می کند.
- این باعث می شود که سنسور مناسب برای کاربردهای فرآیند صنعتی مانند آنهایی که در صنایع نفتی، شیمیایی و متالورژیک یافت می شود.طراحی قوی آن را برای استفاده در صنایع کشتی سازی و هوافضا مناسب می کند، همچنین سیستم های کنترل هیدرولیک و پنوماتیک. سنسور همچنین با برنامه های کاربردی اینترنت اشیا (IoT) به خوبی ادغام می شود.
| پارامترهای عملکرد سنسور فشار صنعتی BP9325-I2C | |
| محدوده | -100kPa... 0 35kPa... 3.5MPa...... 100 MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق |
| منبع برق | 3.0 ولت 3.6 ولت DC |
| سیگنال خروجی | I2C دیجیتالی (ضغط، دمای) |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت @ 25°C | ±0.25٪ (معمولا) ، ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز | 0.02٪ F.S. (معمولی) ، 0.05٪ F.S. (حداکثر) |
| ثبات بلند مدت | ±0.1% F.S/سال (معمولاً) ، ±0.2% F.S/سال (حداکثر) |
| حرکت درجه حرارت صفر | ±0.02٪ F.S/°C (≤100KPa) ، ±0.01٪ F.S/°C (>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ±0.02٪ F.S/°C (≤100KPa) ، ±0.01٪ F.S/°C (>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | -20-70°C ((≤10MPa، قابل تنظیم) |
| دمای کار | -30°C تا 80°C |
| دمای ذخیره سازی | -40°C تا 120°C |
| جریان کار مداوم | 3 mA DC |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 50MΩ @50V DC |
| درجه حفاظت | IP65 |
| حلقه O | لاستیک فلور |
| وزن | ~0.4kg |
پروتکل ارتباطات
BP-I2C از پروتکل اتوبوس I2C برای ارتباطات با دستگاه های خارجی استفاده می کند. تمام ارتباطات داده از MSB آغاز می شود و آدرس پیش فرض دستگاه 7 بیتی I2C 0x78 است.BP-IIC به عنوان یک دستگاه برده I2C عمل می کند، و دستگاه اصلی می تواند با استفاده از فرمت های فرمان زیر با آن ارتباط برقرار کند:
هنگامی که BP-I2C به خروجی دیجیتال تنظیم می شود (با استفاده از دستور I2C 0xAC) ، B[23:0] به ترتیب در سه بایت خروجی می شود. کاربران می توانند به راحتی با استفاده از فرمول زیر به درصد تبدیل شوند:
هنگامی که از دستور 0xAC I2C برای خواندن داده های کالیبر شده 5 بایت استفاده می شود، اطلاعات دمایی توسط دو بایت آخر داده های 16 بیتی ارائه می شود.کاربران می توانند به راحتی مقدار T را با استفاده از فرمول زیر به دمای واقعی تبدیل کنند.:
توجه: پیش فرض پل 10٪ ~ 90٪ است ، نقطه صفر پل سنسور 10٪ است ، نقطه کامل 90٪ است. پیش فرض سنسور مقادیر دمای را تولید نمی کند.خروجی دما نیاز به سفارشی سازی دارد.
| یادآوری انتخاب |
1. اطمینان حاصل کنید که اندازه هسته با خانه فرستنده در طول مونتاژ مطابقت دارد تا از ضد آب مورد نیاز استفاده شود.
2به صورت عمودی جمع کنید و به طور مساوی فشار دهید تا از گیر کردن یا آسیب رساندن به تخته جبران جلوگیری شود.
3ماده اندازه گیری باید با مواد محفظه دیافراگم هسته ای (316L) سازگار باشد. در غیر این صورت، در هنگام سفارش، الزامات خاص را مشخص کنید.
4.به دیافراگم سنسور با اجسام تیز فشار ندهید تا از تغییر شکل یا سوراخ شدن ناشی از آسیب هسته جلوگیری شود.
5. لوله تهويه گيري هسته گيج رو براي اتمسفر باز نگه داريد
6در صورتی که تغییرات در خطوط پین وجود داشته باشد، به برچسب متصل به هسته مراجعه کنید.
سوالات متداول:
1س: ویژگی های فرستنده های سنسور فشار شما چیست؟
ج: فرستنده های سنسور فشار ما با دقت بالا، دوام و عملکرد عالی و امکان سفارشی سازی مشخص می شوند.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را برای پاسخگویی به نیازهای خاص از طریق خدمات OEM و ODM خود طراحی کنند.
3سوال: ظرفیت تولیدی شما چقدر است؟
ج: تأسیسات تولیدی ما توانایی تولید 30،000 فرستنده سنسور فشار در ماه را دارند، که تضمین می کند که ما می توانیم سفارشات بزرگ را برآورده کنیم.توصیه می شود که با تیم فروش ما از قبل برای برنامه ریزی تولید و تحویل بدون مشکل تماس بگیرید..
4. س: زمان تحویل معمول چیست؟
A: مدل های استاندارد معمولاً مدت تحویل 5 ~ 8 روز کاری دارند ، در حالی که محصولات سفارشی ممکن است متفاوت باشند.
5س: قیمت محصولات چطوره؟ تخفیف هست؟
ج: ما قیمت رقابتی با تخفیف در دسترس برای سفارشات عمده یا مشارکت های بلند مدت ارائه می دهیم.
6. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: محصولات ما با گارانتی 24 ماهه از تاریخ ارسال عرضه می شوند و خدمات پس از فروش ما پاسخ فوری را در عرض 24 ساعت همراه با پشتیبانی از آموزش از راه دور از طریق شبکه PC تضمین می کند.
