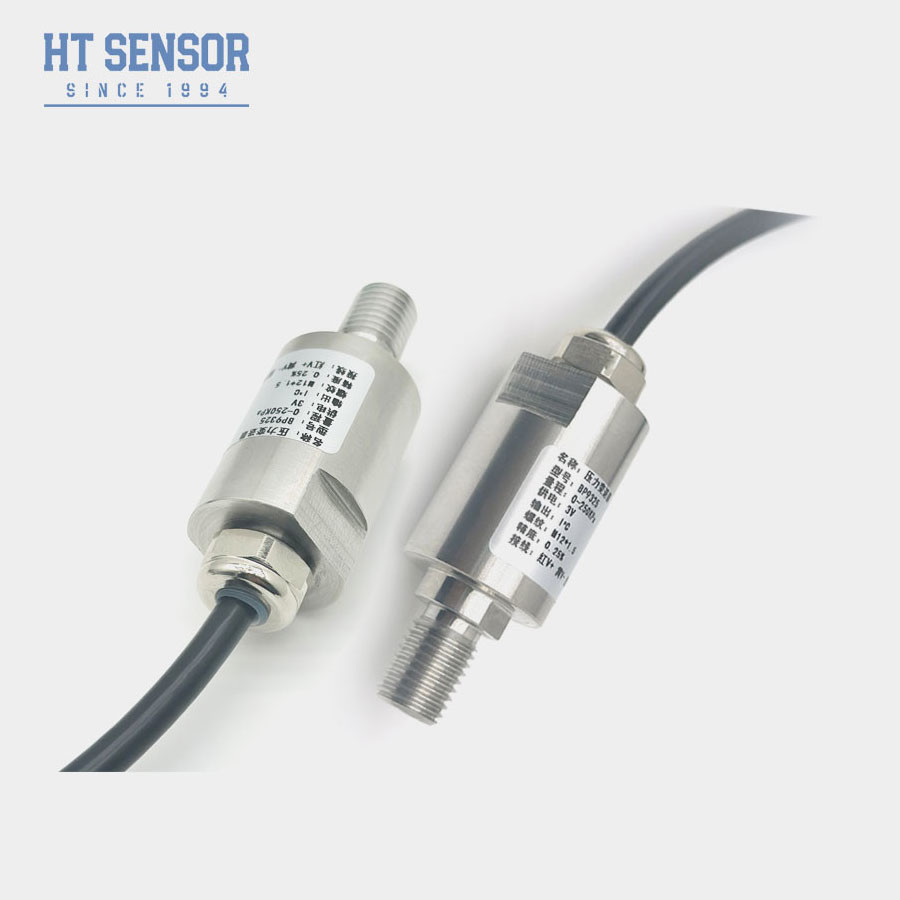

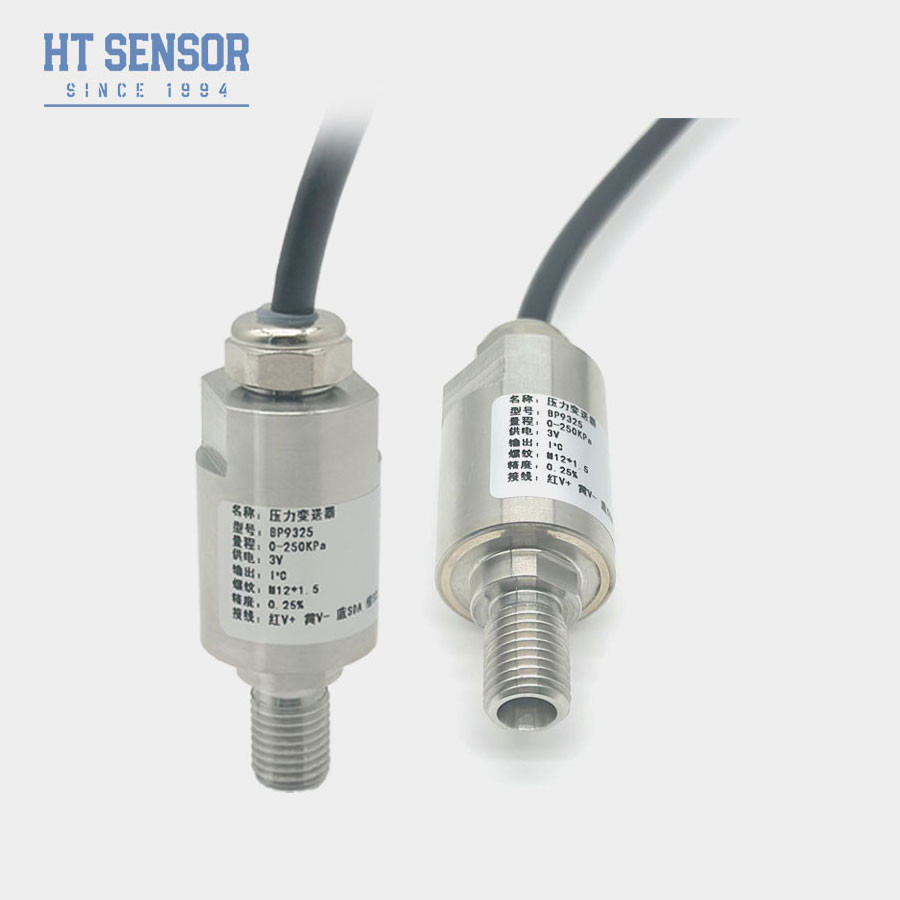

BP9325 اندازه گیری سیگنال I2C سنسور فشار صنعتی 304 سنسور فولاد ضد زنگ
Product Details
| مدل: | BP9325 | نوع هسته: | حسگر فشار سیلیکون پیزورسیستوی |
|---|---|---|---|
| سازگاری رسانه ها: | هوا، آب و نفت | دمای جبران: | 0 تا 70 درجه سانتی گراد |
| علامت تجاری: | HTsensor | نوع فشار: | گیج، فشار مطلق، مهر و موم شده |
| مصالح ساختمانی: | فولاد ضد زنگ | خروجی سیگنال: | I2C |
| رتبه Ip: | IP65 | اتصال: | G1/4 یا OEM |
| برجسته کردن |
حسگر فشار صنعتی BP9325,اندازه گیری سیگنال I2C سنسور فشار صنعتی,سنسور فشار صنعتی از فولاد ضد زنگ 304,I2C signal measurement Industrial Pressure Sensor,304 stainless steel Industrial Pressure Sensor |
||
Product Description
حسگر فشار صنعتی BP9325-I2C با گزینه های فشار مطلق
خروجی I2C برای سنسور فشار صنعتی سیلیکون BP9325
حسگر فشار سیلیکون پیزورسیستیو BP9325-I2C
معرفی محصول سنسور فشار صنعتی
حسگر فشار BP9325-I2C هسته پر از روغن غشا ای جداکننده سیلیکون پیزورسیستوی سری HT خود را به عنوان عنصر اندازه گیری سیگنال استفاده می کند.مدار پردازش سیگنال در داخل خانه فولاد ضد زنگ واقع شده است، تبدیل سیگنال سنسور به یک سیگنال خروجی IIC استاندارد. این محصول تحت آزمایش دقیق و غربالگری پیری برای قطعات، محصولات نیمه آماده و محصولات آماده قرار گرفته است،تضمین عملکرد پایدار و قابل اعتماد.
ویژگی های محصول سنسور فشار صنعتی
- اقتصادی و فشرده
- دو دستگاه ADC ۲۴ بیتی برای گرفتن فشار و دمای
- پروتکل ارتباطی استاندارد I2C
- تمام مواد فولاد ضد زنگ 316L
کاربردها و صنعت سنسور فشار صنعتی
- اندازه گیری فشار برای رسانه های غیر خوردنی تا فولاد ضد زنگ 316L
- محل های فرآیند صنعتی مانند نفت، مواد شیمیایی، فلزات سازی و غیره
- صنعت کشتی سازی و هوافضا
- سیستم های کنترل هیدرولیک و پنوماتیک
- اینترنت اشیاء (IoT)
| پارامترهای عملکرد سنسور فشار صنعتی BP9325-I2C | |
| محدوده | -100kPa... 0 35kPa... 3.5MPa...... 100 MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق |
| منبع برق | 3.0 ولت 3.6 ولت DC |
| سیگنال خروجی | I2C دیجیتالی (ضغط، دمای) |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت @ 25°C | ±0.25٪ (معمولا) ، ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز | 0.02٪ F.S. (معمولی) ، 0.05٪ F.S. (حداکثر) |
| ثبات بلند مدت | ±0.1% F.S/سال (معمولاً) ، ±0.2% F.S/سال (حداکثر) |
| حرکت درجه حرارت صفر | ±0.02٪ F.S/°C (≤100KPa) ، ±0.01٪ F.S/°C (>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ±0.02٪ F.S/°C (≤100KPa) ، ±0.01٪ F.S/°C (>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | -20-70°C ((≤10MPa، قابل تنظیم) |
| دمای کار | -30°C تا 80°C |
| دمای ذخیره سازی | -40°C تا 120°C |
| جریان کار مداوم | 3 mA DC |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 50MΩ @50V DC |
| درجه حفاظت | IP65 |
| حلقه O | لاستیک فلور |
| وزن | ~0.4kg |
پروتکل ارتباطات
BP-I2C از پروتکل اتوبوس I2C برای ارتباطات با دستگاه های خارجی استفاده می کند. تمام ارتباطات داده از MSB آغاز می شود و آدرس پیش فرض دستگاه 7 بیتی I2C 0x78 است.BP-IIC به عنوان یک دستگاه برده I2C عمل می کند، و دستگاه اصلی می تواند با استفاده از فرمت های فرمان زیر با آن ارتباط برقرار کند:
هنگامی که BP-I2C به خروجی دیجیتال تنظیم می شود (با استفاده از دستور I2C 0xAC) ، B[23:0] به ترتیب در سه بایت خروجی می شود. کاربران می توانند به راحتی با استفاده از فرمول زیر به درصد تبدیل شوند:
هنگامی که از دستور 0xAC I2C برای خواندن داده های کالیبر شده 5 بایت استفاده می شود، اطلاعات دمایی توسط دو بایت آخر داده های 16 بیتی ارائه می شود.کاربران می توانند به راحتی مقدار T را با استفاده از فرمول زیر به دمای واقعی تبدیل کنند.:
توجه: پیش فرض پل 10٪ ~ 90٪ است ، نقطه صفر پل سنسور 10٪ است ، نقطه کامل 90٪ است. پیش فرض سنسور مقادیر دمای را تولید نمی کند.خروجی دما نیاز به سفارشی سازی دارد.
| یادآوری انتخاب |
1. اطمینان حاصل کنید که اندازه هسته با خانه فرستنده در طول مونتاژ مطابقت دارد تا از ضد آب مورد نیاز استفاده شود.
2به صورت عمودی جمع کنید و به طور مساوی فشار دهید تا از گیر کردن یا آسیب رساندن به تخته جبران جلوگیری شود.
3ماده اندازه گیری باید با مواد محفظه دیافراگم هسته ای (316L) سازگار باشد. در غیر این صورت، در هنگام سفارش، الزامات خاص را مشخص کنید.
4.به دیافراگم سنسور با اجسام تیز فشار ندهید تا از تغییر شکل یا سوراخ شدن ناشی از آسیب هسته جلوگیری شود.
5. لوله تهويه گيري هسته گيج رو براي اتمسفر باز نگه داريد
6در صورتی که تغییرات در خطوط پین وجود داشته باشد، به برچسب متصل به هسته مراجعه کنید.
