حسگر فشار صنعتی با طیف گسترده ای از اندازه گیری با انواع مختلف فشار
Product Details
| Model NO.: | BP93420-IB | Pressure range: | 0kpa~10kpa...40MPa |
|---|---|---|---|
| Power: | 5VDC，12-36VDC | Output: | 0.5-4.5V/ 4-20mA |
| Long-Term Stability: | +-0.2%F.S/Year(Typ.) | Trademark: | HTsensor sensor |
| Structure Type: | silicon pressure sensor | Measuring Medium: | Liquid,air |
| Connector: | big DIN | Customization: | OEM and ODM |
| برجسته کردن |
حسگر فشار مختلف فشار,حسگر فشار صنعتی با محدوده اندازه گیری گسترده |
||
Product Description
سنسور فشار صنعتی با طیف گسترده ای از اندازه گیری با اشکال مختلف رابط فشار

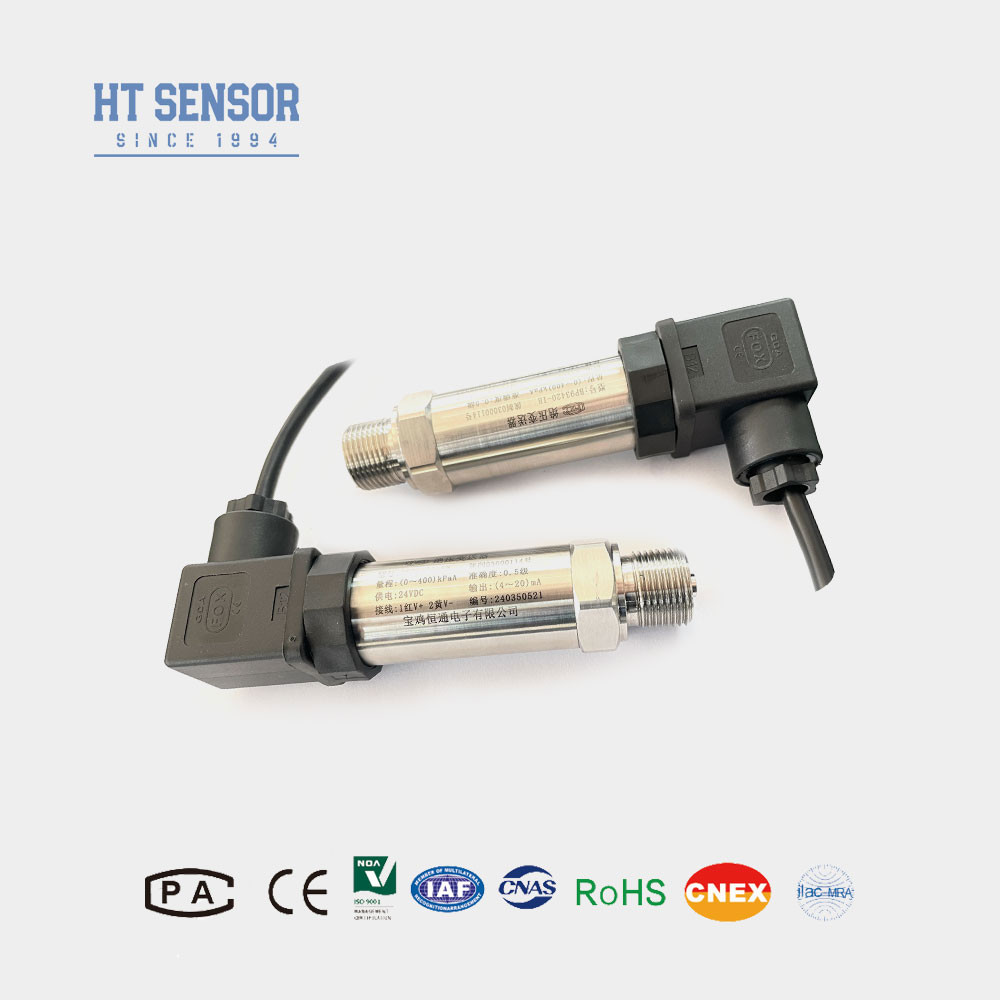

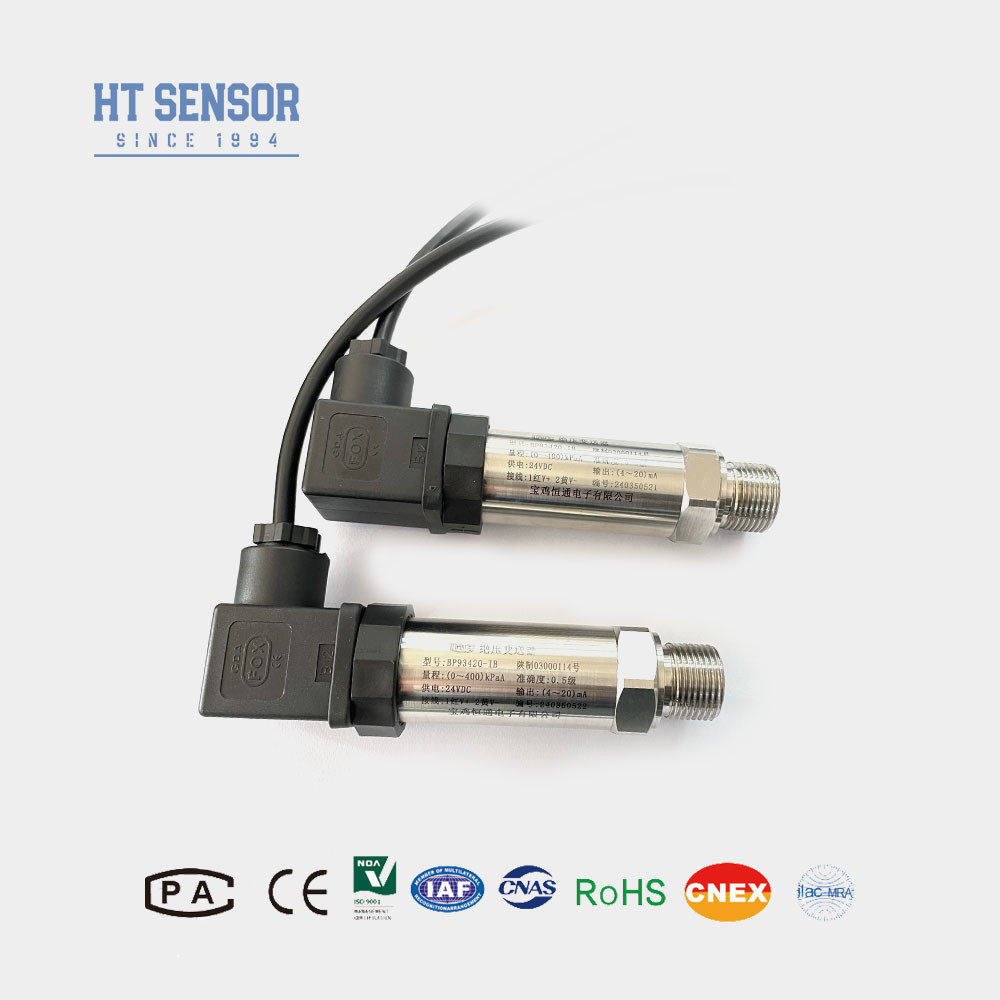

انتقال دهنده فشار BP93420IB
معرفی سنجشگر فشار صنعتی:
سنسور فشار صنعتی BP93420IB دارای یک طراحی جوشکاری است که آن را برای اندازه گیری گاز ها و مایعات غیر خوردنی مناسب می کند.قطعه اصلی آن عنصر پر شده از روغن سیلیکون جدا شده از سری HT است که به عنوان دستگاه اندازه گیری سیگنال عمل می کندسنسور در فولاد ضد زنگ قرار دارد و با یک جوش گیس بسته شده است، حاوی یک مدار PCB پردازش سیگنال یکپارچه است که خروجی سنسور را به یک سیگنال استاندارد تبدیل می کند.محصولات ما تحت آزمایش اجزای گسترده و روش های پیری برای اطمینان از عملکرد قابل اعتماد در طیف گسترده ای از محیط های صنعتی قرار می گیرند.
ویژگی های محصولاز سنسور فشار صنعتی:
1محدوده اندازه گیری گسترده، ساختار فولاد ضد زنگ، اشکال مختلف رابط فشار.
2طراحی کامپکت و سبک
3.دقت بالا، ساختاري از فولاد ضد زنگ
درخواست هااز سنسور فشار صنعتی:
1اندازه گیری فشار گازهای غیر خوردنی و مایعات با فولاد ضد زنگ 316L
2در صنایع دریایی و هواپیمایی استفاده می شود.
3. در فرآیندهای صنعتی در محل مانند نفت ، مواد شیمیایی ، فلزات سازی ، تولید برق و هیدرولوژی استفاده می شود.
4استفاده می شود در سیستم های کنترل هیدرولیک و پنوماتیک.
| پارامترهای عملکرداز سنسور فشار صنعتی | |
|---|---|
| محدوده اندازه گیری | -100kPa... 0kPa ~ 10kPa... 20MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار | 0.1%FS |
| هیسترز | 0.1%FS |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمولا) ± 0.2%F.S/سال ((حداکثر) |
| حرکت درجه حرارت نقطه صفر | ± 0.03%F.S/oC ((≤100KPa) ± 0.02%F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ± 0.03%F.S/oC ((≤100KPa) ± 0.02%F.S/oC ((>100KPa) |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | ex ia IIC T6 Ga |
| درجه بندی حفاظت | IP65 |
| وزن | ~0.25kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC |
| نکات سفارش |
- 1در هنگام انتخاب محصول، مشتریان باید سازگاری بین محیط اندازه گیری شده و قطعات تماس محصول را بررسی کنند.
- 2لطفاً توجه داشته باشید که محصولات ضد انفجار در هنگام سفارش، سر نمایشگر دیجیتال را شامل نمی شوند.
- 3برای فرستنده هایی که با یک صفحه نمایش LCD یا LED سفارش داده شده اند، منبع برق باید حداقل 20VDC باشد.
- 4برای تضمین عملکرد قابل اطمینان محصول، توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که هم محصول و هم منبع برق به درستی زمین گرفته شده اند.
- 5حلقه O لاستیک فلورو دارای محدوده دمای کار نامی از -20oC تا 250oC است. اگر دمای کار محصول کمتر از -20oC باشد، باید یک مهر حلقه O EPDM انتخاب شود.
- 6طول پیش فرض کابل 0m است، در سه گزینه مواد موجود است. اگر هیچ ماده کابل مشخص نشده باشد، پلی اتیلن ارائه می شود.لطفاً مواد مورد نیاز کابل را در سفارش مشخص کنید اگر از استاندارد متفاوت باشد..
- 7برای الزامات خاص مانند لرزش قوی، نیروی ضربه فوری، تداخل الکترومغناطیسی یا فرکانس رادیویی قوی، لطفاً شرکت ما را مطلع کنید و آنها را در سفارش مشخص کنید.
| راهنمای سفارش | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| IB | انتقال دهنده فشار عمومی | IX | فرستنده فشار نمایش | |||||
| IE | فرستنده فشار هواپیمایی مقاوم به ضربه | IIC/III | صنعت عمومی/ فرستنده فشار صفحه نمایش | |||||
| اگر | فرستنده فشار ضد رطوبت | IIE/IIIE | انتقال دهنده فشار عمومی/نمایشگر | |||||
| IN | فرستنده فشار اختصاصی تهویه مطبوع | |||||||
| IC | فرستنده فشار درجه حرارت بالا | |||||||
| IQ1/IQ2 | دیافراگم بزرگ / فرستنده فشار دمای بالا | |||||||
| محدوده اندازه گیری | -0.1. . .0~001...100MPa | |||||||
| (0-X) Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | سایر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | 2088 پوشش صنعتی | |||||||
| B5 | 2088 پوشش صنعتی با صفحه نمایش | |||||||
| B6 | سایر | |||||||
| کد | نوع فشار | |||||||
| G | فشار اندازه گیری | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر شده | |||||||
سوالات متداول:
- سوالات متداول:
- س: ویژگی های تعیین کننده فرستنده های سنسور فشار شما چیست؟
- A: فرستنده های سنسور فشار ما به دلیل دقت بالا، دوام استثنایی و عملکرد برجسته شناخته شده اند.ما همچنین گزینه های سفارشی را برای پاسخگویی به نیازهای خاص مشتری ارائه می دهیم.
- س: آیا می توانم مشخصات سفارشی را برای درخواست خود درخواست کنم؟
- پاسخ: مطمئناً. تیم مهندسی ما توانایی تخصیص محصولات خود را از طریق خدمات OEM و ODM ما دارد، که به ما اجازه می دهد نیازهای منحصر به فرد شما را برآورده کنیم.
- س: ظرفیت تولید فعلی کارخانه های تولیدی شما چقدر است؟
- ج: تأسیسات تولیدی ما قادر به تولید تا 30،000 فرستنده سنسور فشار در ماه هستند، اطمینان حاصل کنید که ما می توانیم سفارشات حجم زیادی را مدیریت کنیم.ما توصیه می کنیم که با تیم فروش ما در حال تماس باشید تا برنامه ریزی تولید و تحویل به موقع را تضمین کنید..
- سوال: زمان تحویل معمول محصولات شما چیست؟
- A: سفارشات مدل استاندارد معمولاً مدت تحویل 5 تا 8 روز کاری دارند، در حالی که زمان تحویل محصولات سفارشی ممکن است متفاوت باشد.
- س: قیمت محصولات شما چگونه است و آیا فرصت های تخفیف وجود دارد؟
- ج: ما قیمت رقابتی ارائه می دهیم و تخفیف ها در دسترس هستند، به ویژه برای سفارشات عمده یا همکاری های بلند مدت.
- س: چه گارانتی و پشتیبانی پس از فروش برای محصولات خود ارائه می دهید؟
- ج: تمام محصولات ما با گارانتی 24 ماهه از تاریخ ارسال عرضه می شوند. علاوه بر این، خدمات پس از فروش پاسخگو ما پشتیبانی سریع را در عرض 24 ساعت تضمین می کند.از جمله کمک از راه دور برای رفع مشکل از طریق شبکه کامپیوتر.
