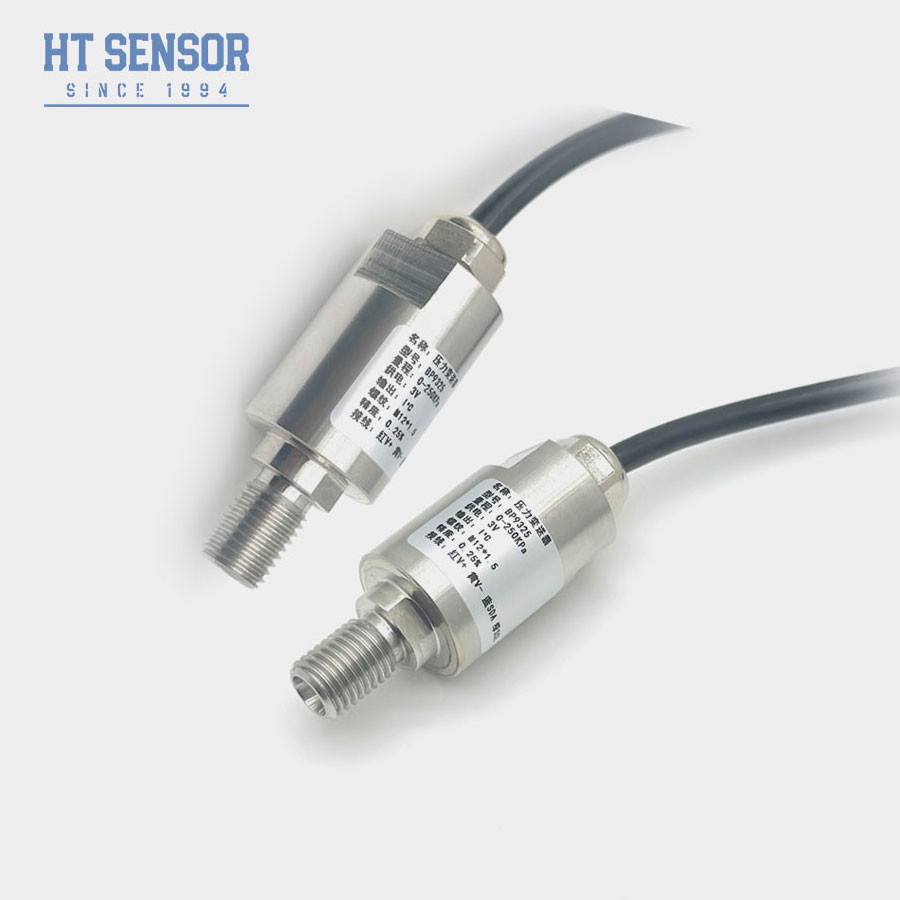

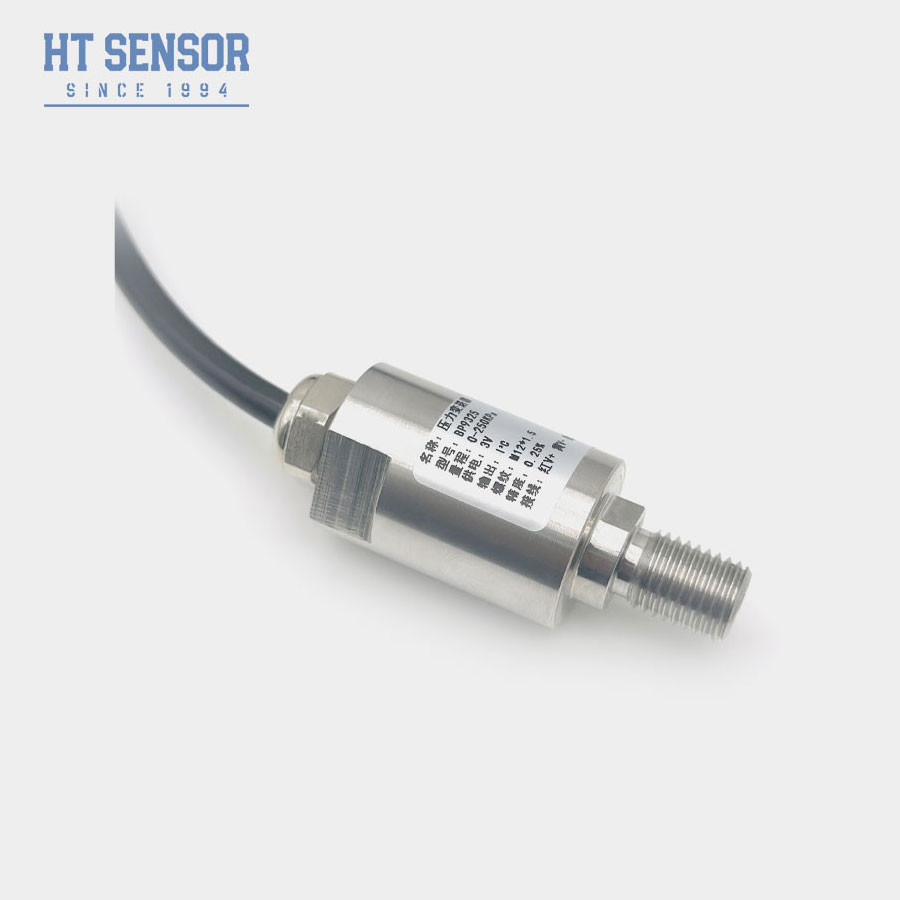

BP9325 سنسور فشار صنعتی سیلیکون I2C خروجی برای کاربردهای مختلف
معرفی سنسور فشار صنعتی سیلیکون:
حسگر فشار HT19F-I2C از هسته روغن سیلیکون پیزورسیستیو سری HT که توسط شرکت ما توسعه یافته است به عنوان عنصر اندازه گیری سیگنال استفاده می کند.و مدار پردازش سیگنال در محفظه فولاد ضد زنگ واقع شده است. تبدیل سیگنال سنسور به یک سیگنال خروجی IIC استاندارد. پس از آزمایش دقیق و غربالگری پیری، محصول دارای عملکرد پایدار و قابل اعتماد است.
ویژگی های محصولاز سنسور فشار صنعتی:
- • اندازه اقتصادی و کوچک
- • محدوده -100kPa... 0 ~ 35kPa... 3.5 MPa... 100 MPa
- • نوع فشار اندازه گیری، نوع فشار مطلق
- • دو ADC 24 بیتی برای بدست آوردن فشار و درجه حرارت، به ترتیب
- • پروتکل ارتباطی استاندارد I2C
- • تمام مواد فولاد ضد زنگ 316L
درخواست هااز سیلیکون سنسور فشار صنعتی:
- کنترل فرآیند صنعتی
- اندازه گیری سطح مایع
- ابزار اندازه گيري فشار هوشمند
- اندازه گیری فشار گاز و مایعات
- تجهیزات پزشکی
- اینترنت اشیاء.
شرایط اساسیاز سیلیکون سنسور فشار صنعتی:
- منبع برق: 3.0-3.6VDC
- خروجی: I2C (ضغط، دمای)
| پارامترهای عملکرد سنسور فشار صنعتی: |
| محدوده اندازه گیری |
گج ((G) |
10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa |
| مطلق ((A) |
100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA |
| مهر و موم شده |
3500KPaS، 7MPaS، 10MPaS، 20MPaS، 40MPaS |
| |
پارامترهای عملکرد |
واحد |
| منبع برق: |
3.0 تا 36 |
V DC |
| سیگنال خروجی: |
I2C دیجیتالی (ضغط، دمای) |
|
| جریان کار مداوم: |
<3 |
mA DC |
| دقت دمای: |
±2 (بدون خروجی دمای پیش فرض، خروجی دمای نیاز به سفارشی سازی دارد) |
°C |
| دقت فشار: |
±0.2 (±0.5 @35kPa) |
%FS |
| مقاومت عایق بندی: |
50MΩ@50V DC |
|
| قدرت عایق بندی: |
50 هرتز، 500 ولت AC |
|
| دمای کار: |
-30 تا 80 |
°C |
| دمای نگهداری: |
-40 تا 80 |
°C |
| اضافه بار: |
1.5 برابر فشار کامل مقیاس یا 110MPa حداقل ارزش است |
|
پروتکل ارتباطات
BP9325 از پروتکل اتوبوس I2C برای برقراری ارتباط با جهان خارج استفاده می کند. تمام ارتباطات داده در MSB آغاز می شود و آدرس پیش فرض دستگاه I2C 7 بیتی 0x78 است. این یک دستگاه برده I2C است،و دستگاه استاد می تواند با استفاده از دستورات در فرمت های زیر با آن ارتباط برقرار کند.
هنگامی که HT19F-I2C به خروجی دیجیتال تنظیم می شود (با استفاده از فرمان I2C 0xAC) ، B[23:0] به سه قسمت تقسیم می شود
هر بایت به طور جداگانه خروجی می شود و کاربر می تواند به راحتی آن را با استفاده از فرمول زیر به درصد تبدیل کند:
هنگامی که از دستور I2C 0xAC برای خواندن 5 بایت از داده های کالیبر شده استفاده می شود، اطلاعات دمایی از دو بیت اخیر تشکیل شده است.و کاربر می تواند به راحتی تبدیل T-ارزش به دمای واقعی با استفاده از فرمول زیر.
توجه: پل پیش فرض 10٪ ~ 90٪ است، نقطه صفر پل سنسور 10٪ است و نقطه کامل درست است. ارزش 90٪ است. سنسور به طور پیش فرض هیچ خروجی دما ندارد.خروجی دما باید سفارشی شود.
1توجه به تناسب بین اندازه هسته و خانه فرستنده در طول مونتاژ برای دستیابی به
آبپاشی مورد نیاز
2در طول مونتاژ خانه، اطمینان حاصل کنید که عمودی است و فشار را به طور مساوی اعمال کنید تا از گیر کردن یا آسیب رساندن به صفحه تعویض جلوگیری شود.
3در صورت عدم سازگاری میانگین اندازه گیری با دیافراگم هسته ای و مواد محفظه (316L) ، باید در هنگام سفارش دستورالعمل های ویژه ای ارائه شود.
4از فشار دادن دست ها یا اجسام تیز به دیافراگم سنسور برای جلوگیری از آسیب به هسته به دلیل تغییر شکل دیافراگم یا سوراخ کردن اجتناب کنید.
5. دروازه فشار هسته فشار سنج را به اتمسفر باز نگه دارید و از ورود آب، بخار آب یا رسانه های خوردنی به اتاق فشار منفی هسته جلوگیری کنید.
6. اگر هر گونه تغییر در خطوط پین وجود دارد، برچسب بر روی هسته واقعی را برای مرجع دنبال کنید.
