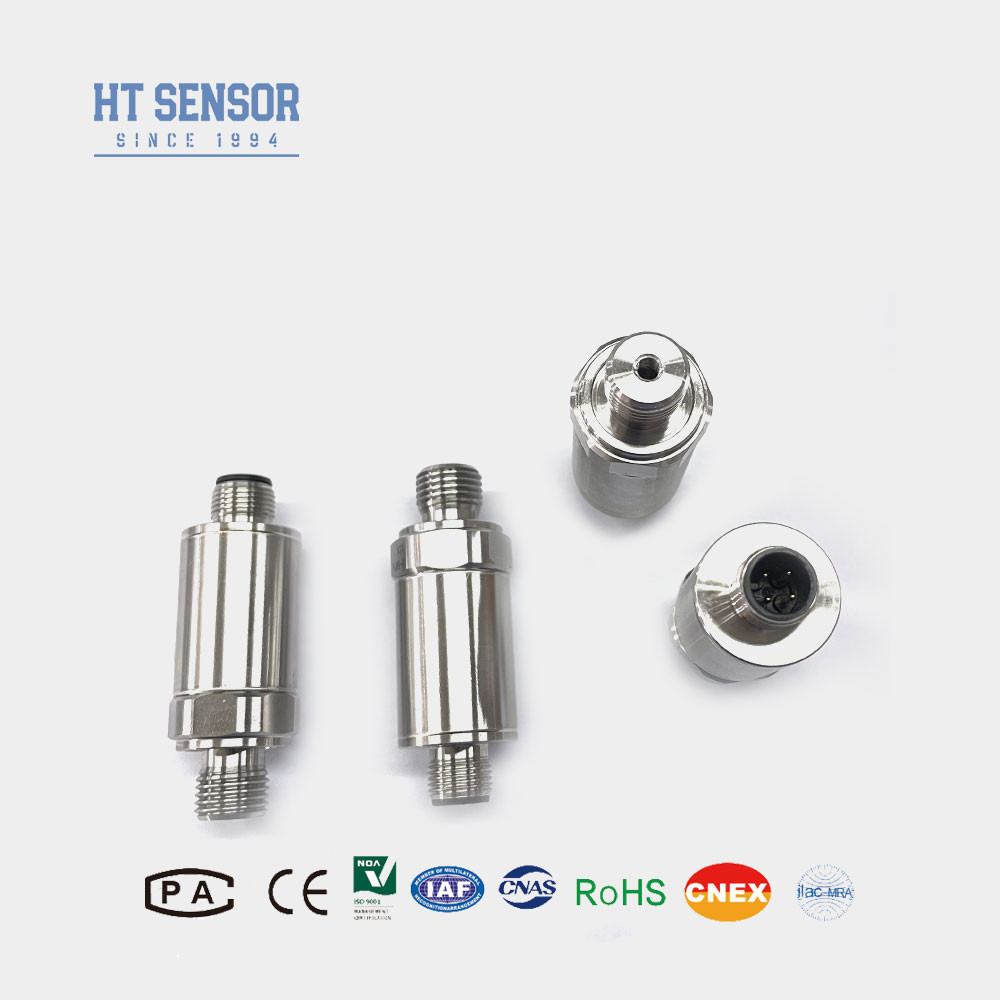

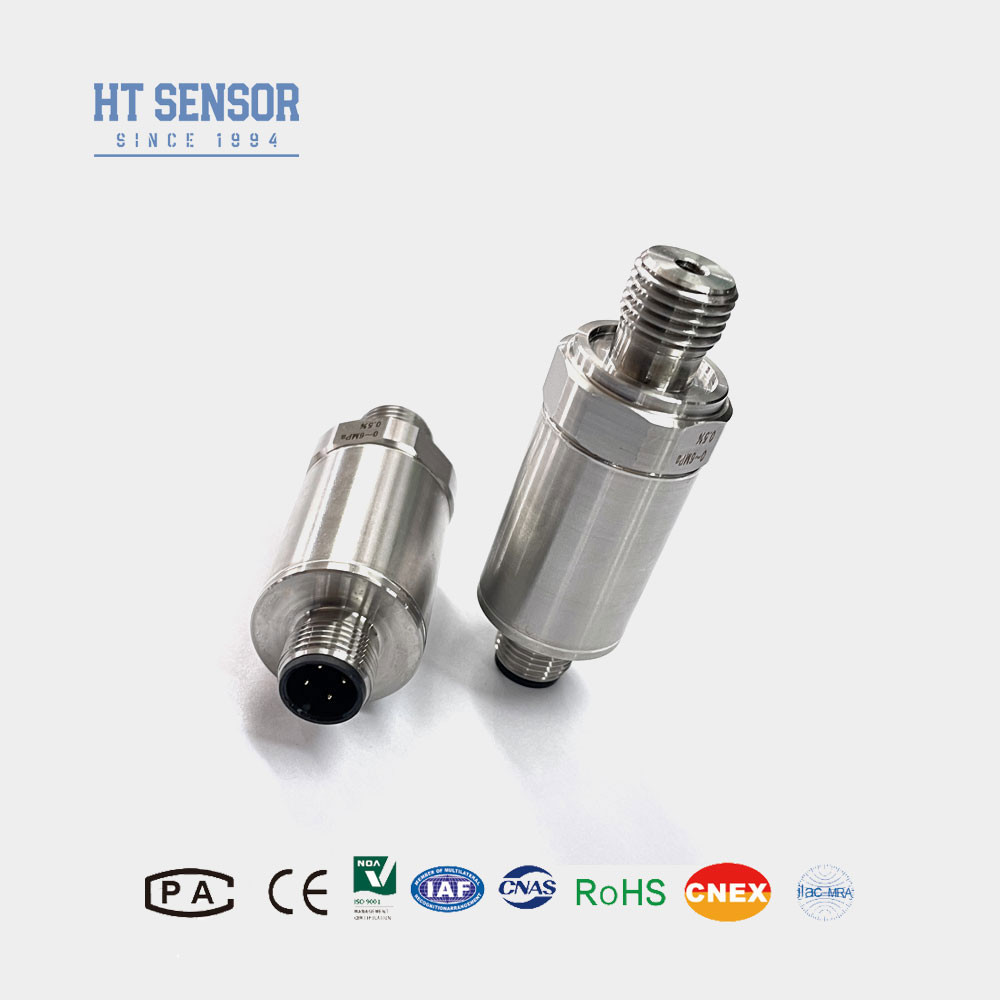

فرستنده فشار صنعتی مینی BP156 یک فرستنده فشار کوچک است که دارای یک سنسور فشار سیلیکون پیزورسیستیو با قابلیت اطمینان بالا به عنوان هسته حساس خود است.و تحت تعویض دمایی قرار می گیرد.، اصلاح مدار دیجیتال و تنظیم سیگنال برای خروجی برنامه های کاربردی صنعتی استاندارد و سیگنال های شبکه.بررسی و خشک کردن فرآیند، کاهش استرس بارگذاری چرخه ای، پیری، آزمایش شبیه سازی محیط زیست برای اطمینان از ثبات و قابلیت اطمینان.
ویژگی های محصولاز مینی سنسور فشار صنعتیفرستنده:
1محدوده اندازه گيري گسترده، ساختار فولاد ضد زنگ
2طراحی کامپکت و سبک
3.دقت بالا، ساختاري از فولاد ضد زنگ
درخواست هااز مینی سنسور فشار صنعتیفرستنده:
1اندازه گیری فشار گازهای غیر خوردنی و مایعات با فولاد ضد زنگ 316L
2در صنایع دریایی و هواپیمایی استفاده می شود.
3. در فرآیندهای صنعتی در محل مانند نفت ، مواد شیمیایی ، فلزات سازی ، تولید برق و هیدرولوژی استفاده می شود.
4استفاده می شود در سیستم های کنترل هیدرولیک و پنوماتیک.
| پارامترهای عملکرد از مینی سنسور فشار صنعتیفرستنده: |
| محدوده اندازه گیری |
0kPa ~ 10kPa...20MPa |
| نوع فشار |
فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار |
≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد |
±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز |
0.02٪ F.S. (معمول) 0.05٪ F.S. (حداکثر) |
| ثبات بلند مدت |
± 0.1%F.S/سال (معمول) ± 0.2%F.S/سال (حداکثر) |
| حرکت درجه حرارت نقطه صفر |
± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل |
± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| پاسخ فرکانسی |
2.4khz |
| دمای جبران |
0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار |
-20 تا 80 درجه |
| دمای ذخیره سازی |
-40 تا 120 درجه سانتیگراد |
| ارتعاش |
10g،55Hz ~ 2kHz |
| مواد مسکن |
304۳۱۶ لیتر |
| مواد دیافراگم |
316L |
| مقاومت عایق |
100MΩ 100VDC |
| درجه بندی ضد انفجار |
ex ia IIC T6 Ga |
| درجه بندی حفاظت |
IP65 |
| سیگنال خروجی |
ولتاژ تغذیه |
نوع خروجی |
| 4 تا 20mA |
12 ~ 30VDC |
سیم 2/3/4 |
| 0~10/20mA |
3 سیم |
| 0/1 تا 5 ولت |
| 0/1 ~ 10 ولت |
| 0.5 تا 4.5 ولت |
5VDC |
| نمونه های انتخاباز سنسور فشار DIN کوچک |
-
توجه:
1در هنگام انتخاب یک محصول، لطفا اطمینان حاصل کنید که محیط مورد آزمایش با قسمت تماس محصول سازگار است.
2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل یک صفحه نمایش دیجیتال نیستند.
3. هنگام سفارش یک فرستنده با یک صفحه نمایش LCD یا LED، منبع برق فرستنده نباید کمتر از 20VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول،توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد به زمین متصل شده اند..
5حلقه های O لاستیکی فلورین در محدوده دمای عملیاتی -20 °C ~ 250 °C قرار دارند. هنگامی که دمای عملیاتی کمتر از -20 °C باشد، حلقه های مهر و موم نوع EPDM O باید انتخاب شوند.
6اگر شما نیاز به کابل دارید، سه ماده برای انتخاب وجود دارد. اگر دستورالعمل های خاص داده نشده است،مواد کابل پلی اتیلن به طور پیش فرض استفاده می شوداگر مواد مختلف کابل مورد نیاز است، لطفا در فرم سفارش خود را نشان می دهد.
7در صورت نیاز ویژه ای مانند لرزش شدید، ضربه فوری، تداخل الکترومغناطیسی یا فرکانس رادیویی قوی، لطفاً به ما اطلاع دهید و در سفارش خود ذکر کنید.
| راهنمای سفارش |
| BP15X |
فرستنده فشار آنالوگ |
| |
کد |
طرح ساخت و ساز |
| 5 |
پلگ پیکارد |
6 |
کابل خروجی مستقیم مهر و موم شده 1.5 متر |
| 7 |
کانکتور مینی هیرشمن |
8 |
کانکتور بزرگ هیرشمن |
| |
محدوده اندازه گیری |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد |
| |
کد |
منبع برق |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
سایر |
| |
کد |
سیگنال خروجی |
|
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
کد |
اتصال فشار |
| J1 |
M20×15 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
سایر ((¢50.4 فلنج) |
| |
کد |
اتصال الکتریکی |
| B1 |
هیرشمن |
| B2 |
PG7 |
| B3 |
کابل بسته شده خروجی 1.5 متر |
| B4 |
سایر |
| |
کد |
نوع فشار |
| G |
فشار اندازه گیری |
| A |
فشار مطلق |
| S |
فشار مرجع مهر شده |
سوالات متداول:
1س: ویژگی های فرستنده های سنسور فشار شما چیست؟
ج: فرستنده های سنسور فشار ما با دقت بالا، دوام و عملکرد عالی و امکان سفارشی سازی مشخص می شوند.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را برای پاسخگویی به نیازهای خاص از طریق خدمات OEM و ODM خود سفارشی کنند.
3سوال: ظرفیت تولیدی شما چقدر است؟
ج: تأسیسات تولیدی ما توانایی تولید 30،000 فرستنده سنسور فشار در ماه را دارند، که تضمین می کند که ما می توانیم سفارشات بزرگ را برآورده کنیم.توصیه می شود که با تیم فروش ما از قبل برای برنامه ریزی تولید و تحویل بدون مشکل تماس بگیرید..
4. س: زمان تحویل معمول چیست؟
A: مدل های استاندارد معمولاً مدت تحویل 5 ~ 8 روز کاری دارند ، در حالی که محصولات سفارشی ممکن است متفاوت باشند.
5س: قیمت محصولات چطوره؟ تخفیف هست؟
ج: ما قیمت رقابتی با تخفیف در دسترس برای سفارشات عمده یا مشارکت های بلند مدت ارائه می دهیم.
6. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: محصولات ما با گارانتی 24 ماهه از تاریخ ارسال عرضه می شوند و خدمات پس از فروش ما پاسخ فوری را در عرض 24 ساعت همراه با پشتیبانی از آموزش از راه دور از طریق شبکه PC تضمین می کند.
