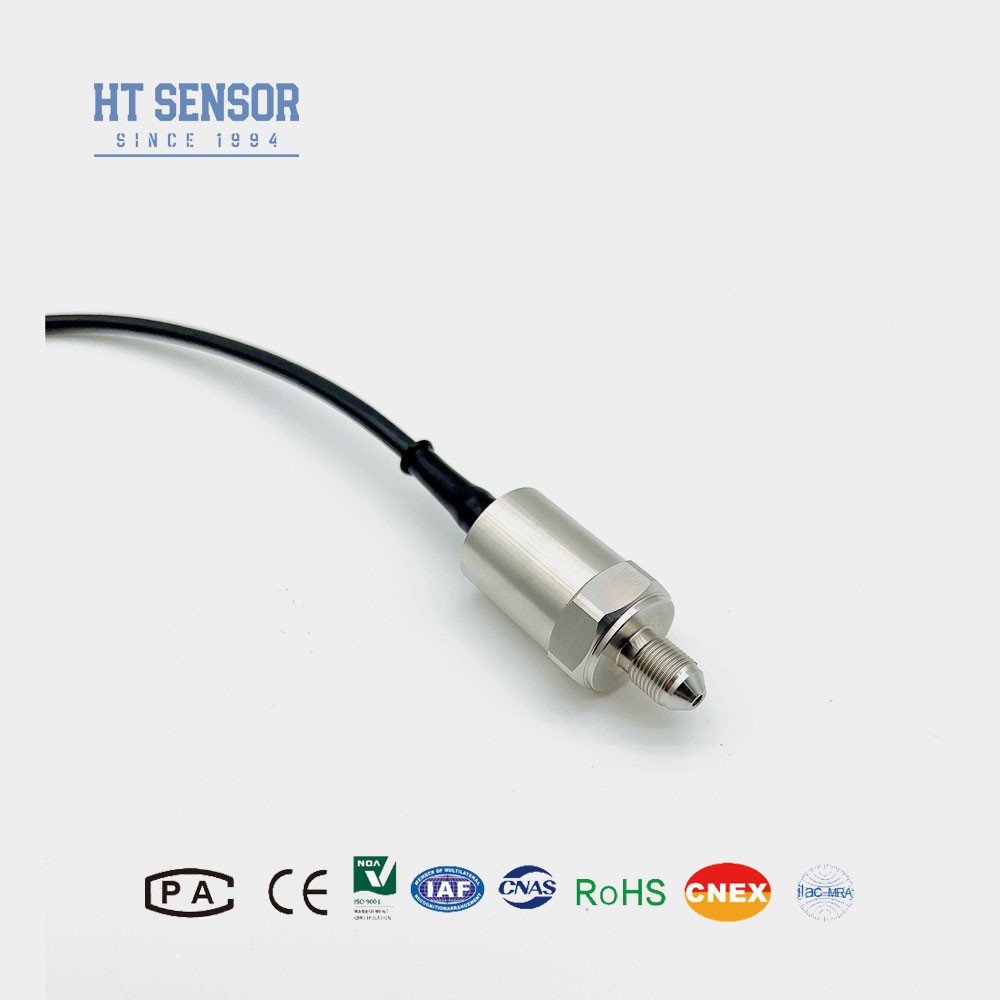

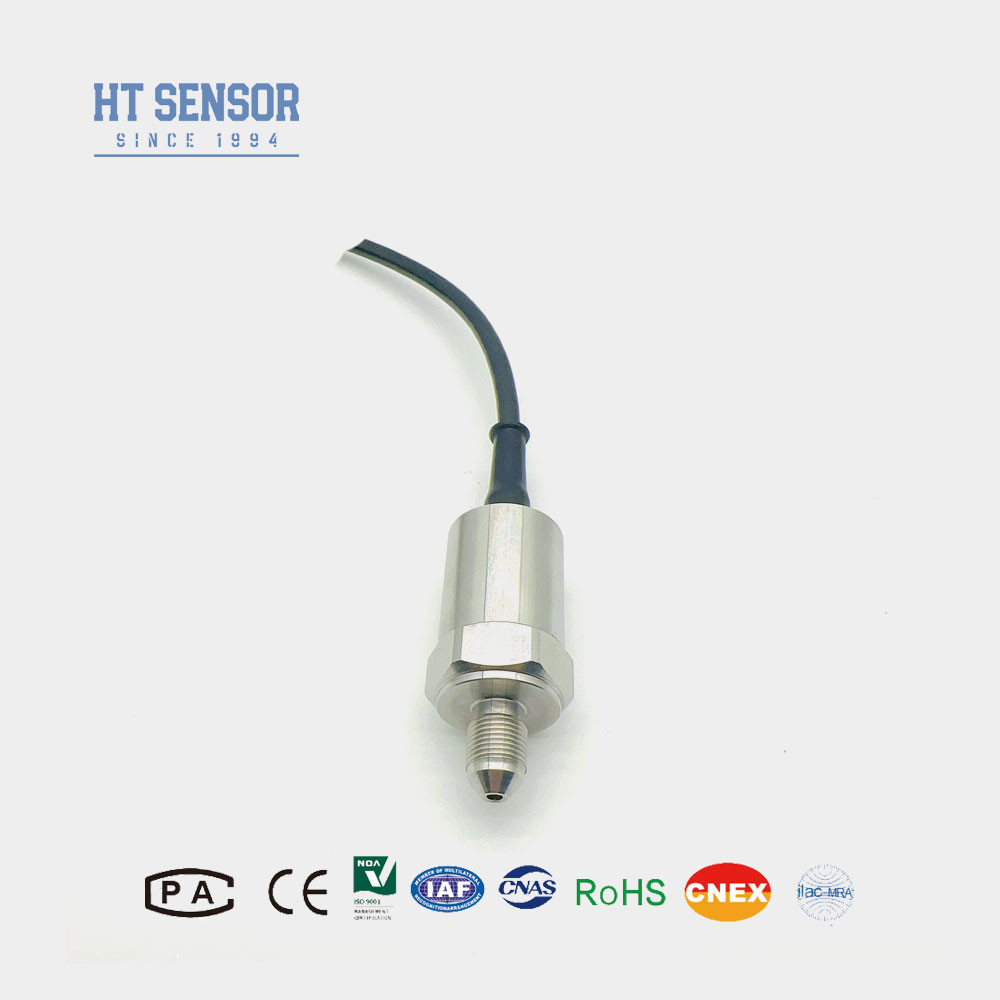

BP9325 سنسور فشار سیلیکون پیزورسیستیو با سیستم های کنترل هیدرولیک و پنوماتیک
Product Details
| شماره مدل: | BP9325 | مصالح ساختمانی: | فولاد ضد زنگ |
|---|---|---|---|
| دمای کار: | -20 تا +80 درجه سانتیگراد | منبع برق: | 10V/1.5mA |
| دامنه فشار: | 0-10kpa تا 60MPa | رتبه Ip: | IP65 |
| خروجی سیگنال: | سیگنال mv | نوع اتصال: | با کابل |
| تضمین: | دو سال | نوع: | سیلیکون دیفوز پیزورسیستوی |
| برجسته کردن |
سنسور فشار سیلیکون پیزورسیستیو,کنترل هیدرولیک سیلیکون سینسور فشار Piezoresistive,سنسور فشار سیلیکون Piezoresistive کنترل پنوماتیک,Hydraulic Control Silicon Piezoresistive Pressure Sensor,Pneumatic Control Silicon Piezoresistive Pressure Sensor |
||
Product Description
معرفی سنسور فشار صنعتی سیلیکون:
سنسور فشار سیلیکون BP9325 یک سنسور بسیار پایدار است که از یک عنصر سیلیکون پخش شده استفاده می کند.سنسور فشار فرقی را از طریق انتقال آن به دیافراگم سیلیکونی از طریق یک دیافراگم عایق 316L و روغن سیلیکونی اندازه گیری می کندعنصر سیلیکون منتشر شده از اثر پیزورسیستیو برای اندازه گیری دقیق فشار مایعات و گاز ها استفاده می کند. این طراحی اندازه گیری دقیق و قابل اعتماد فشار را تضمین می کند.که باعث می شود آن را یک انتخاب محبوب برای برنامه های کاربردی مختلفاین دستگاه دارای حساسیت بالا و مصرف انرژی کم است، که باعث می شود انرژی کارآمد و مناسب برای دستگاه های باتری باشد.
ویژگی های محصولاز سیلیکون سنسور فشار صنعتی:
1از تکنولوژي پيشرفته و محفظه فولاد ضد زنگ 316L استفاده ميکنه
2. مثل تيتانيوم کامل و هستيلوي
3. استفاده می کند مدار فیلم ضخیم برای جبران دمای و اصلاح نقطه صفر.
4قابلیت اطمینان بالا، تکرار و ثبات.
درخواست هااز سیلیکون سنسور فشار صنعتی:
1مناسب برای اندازه گیری فشار گازهای غیر خوردنی و مایعات با فولاد ضد زنگ 316L.
2سیستم های کنترل هیدرولیک و پنوماتیک
3کنترل فرآیند
شرایط اساسیاز سیلیکون سنسور فشار صنعتی:
1منبع برق: ≤2mADC (قیمت معمولی 1.5mADC)
2مقاومت ورودی: 2.5KΩ ~ 6KΩ
3مقاومت خروجی:2.5KΩ~6KΩ
4اتصال الکتريکي: کاوار فلزي يا سيم هاي درجه حرارت بالا
| پارامترهای عملکرد: | |||||
| محدوده اندازه گیری | گج ((G) | 10KPa، 20KPa، 35KPa، 100KPa، 200KPa، 350KPa، 1000KPa، 2000KPa | |||
| مطلق ((A) | 100KPaA، 200KPaA، 350KPaA، 700KPaA، 1000KPaA، 2000KPaA | ||||
| مهر و موم شده (S) | 3500KPa، 7MPa، 10MPa، 20MPa، 40MPa، 60MPa، 100MPa | ||||
| نوع | مکس | واحد | |||
| خطی بودن | ± 0.15 | ± 0.3 | %F.S | ||
| تکرار | 0.05 | 0.1 | %F.S | ||
| هیسترز | 0.05 | 0.1 | %F.S | ||
| خروجی صفر Offset | 0±1 | 0±2 | mV | ||
| تولید کامل | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| صفر Temp Offset. Drift | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ±1 | %F.S | ||
| دمای کامل مقیاس | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ± 0.5 | ±1 | %F.S | ||
| معاوضات موقت | ≤20KPa | 0 تا 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| دمای کار | -20 تا 80 | oC | |||
| دمای ذخیره سازی | -40 تا 125 | oC | |||
| بار بیش از حد مجاز | مقدار کوچکتر بین 3 برابر مقیاس کامل یا 120MPa را انتخاب کنید | ||||
| فشار انفجار | 5 برابر مقیاس کامل | ||||
| ثبات بلند مدت | 0.2 درصد | F.S/سال | |||
| مواد دیافراگم | 316L | ||||
| مقاومت عایق | ≥200MΩ 100VDC | ||||
| مهر O-ring | لاستیک نایتریل یا لاستیک فلورو | ||||
| ارتعاش | بدون تغییر در شرایط 10gRMS، 20Hz تا 2000Hz | ||||
| شوک | 100 گرم، 11 میلیمتر | ||||
| زمان پاسخ | ≤1ms | ||||
| ماده پر کننده | روغن سیلیکون | ||||
| وزن | ~0.2kg | ||||
| پارامترها در شرایط زیر آزمایش می شوند: جریان ثابت 1.5mA و دمای محیط 25°C | |||||
توجه:
1در طول مونتاژ، توجه به تناسب بین اندازه عنصر حسگر و خانه فرستنده برای دستیابی به سخت گیری هوا مورد نیاز داشته باشید.
2در طول مونتاژ، اطمینان حاصل کنید که سنسور عمودی است و آن را به طور مساوی فشار دهید تا از گیر کردن یا آسیب رساندن به صفحه جبران جلوگیری شود.
3ماده اندازه گیری باید با مواد دیافراگم و محفظه عنصر سنجش (316L) سازگار باشد. در غیر این صورت، دستورالعمل های خاص باید هنگام سفارش ارائه شود.
4از اجسام تیز برای فشار بر دیافراگم سنسور استفاده نکنید، زیرا ممکن است باعث تغییر شکل یا سوراخ شدن دیافراگم شود و به عنصر حسگر آسیب برساند.
5. لوله تهویه ی سنسور فشار باید به اتمسفر باز باشد
6اگر تغییرات در خطوط پین وجود دارد، برچسب حمل شده توسط عنصر حسگر برای دقت را دنبال کنید.
سوالات متداول:
1س: ویژگی های فرستنده های سنسور فشار شما چیست؟
A: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را متناسب با نیازهای خاص خود طراحی کنند. ما خدمات OEM و ODM را ارائه می دهیم.
3سوال: ظرفیت تولیدی شما چقدر است؟
A: امکانات تولیدی ما می تواند تا 30،000 فرستنده سنسور فشار در ماه تولید کند، بنابراین ما کاملا قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم.توصیه می شود که با تیم فروش ما از قبل تماس بگیرید تا برنامه ریزی تولید و تحویل بدون مشکل را تضمین کنید.
4. س: زمان تحویل معمول چیست؟
A: 5 ~ 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشد.
5س: قیمت محصولات چطوره؟ تخفیف هست؟
ج: قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلند مدت.
6. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: زمان گارانتی ما 24 ماه پس از ارسال است، و پس از فروش ما با سوالات شما در 24 ساعت پاسخ خواهد داد، آموزش از راه دور توسط شبکه PC همیشه در دسترس است.
