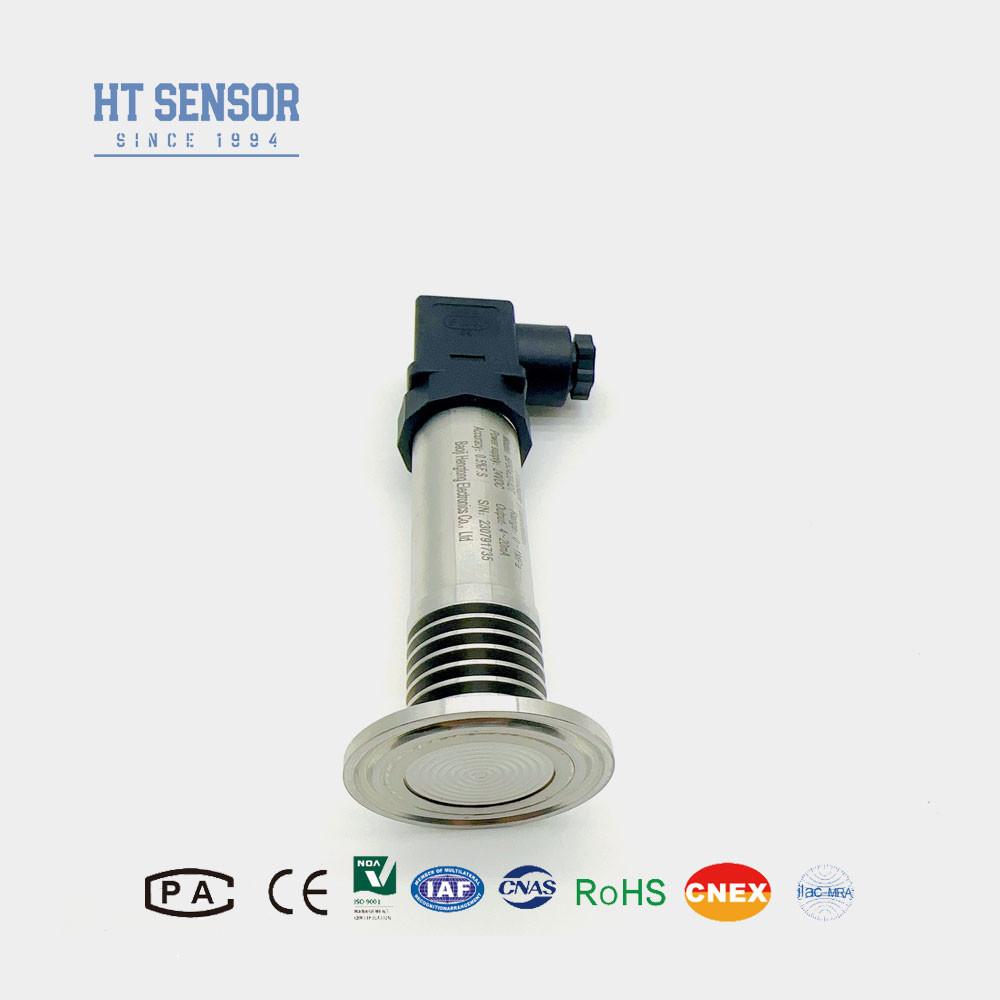

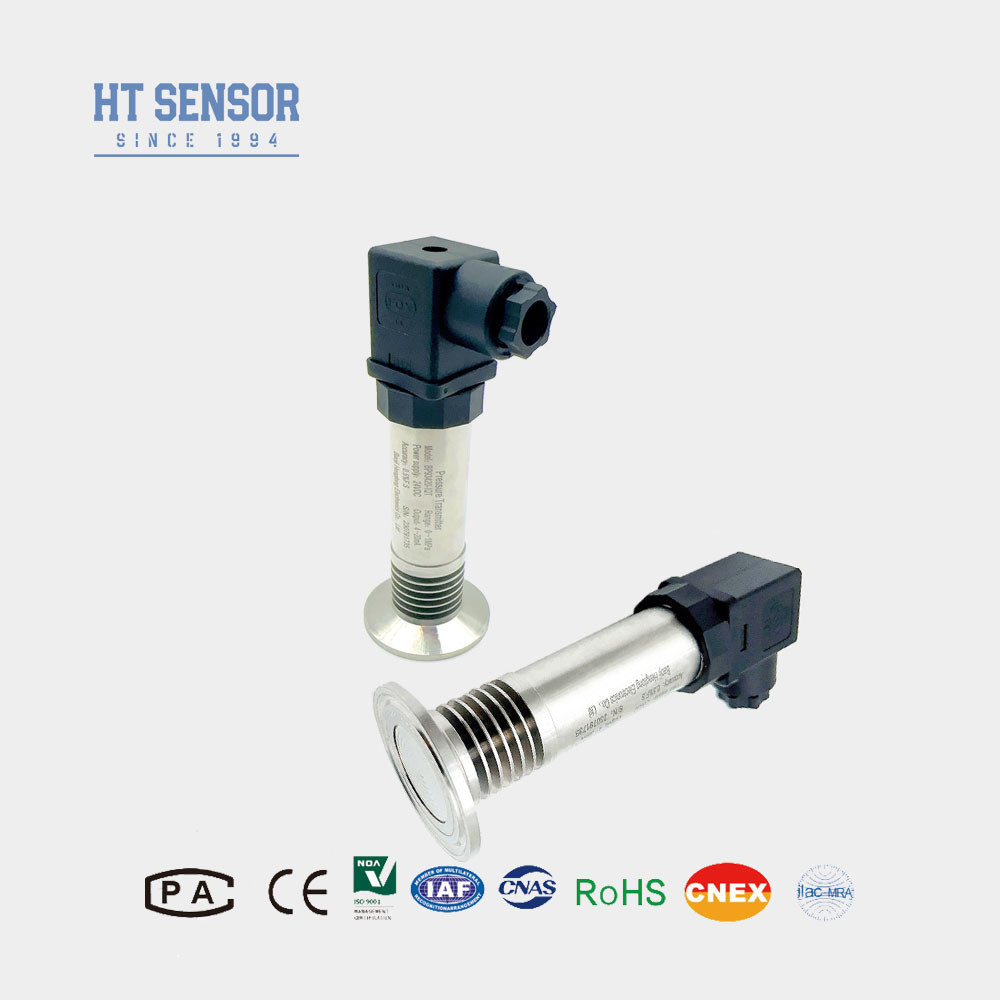

انتقال دهنده فشار BP93420-IQT
معرفی سنسور فشار صنعتی دیافراگم:
فرستنده فشار دیافراگم فشرده BP93420-IQT برای پروژه های مختلف آزمایش شد تا عملکرد پایدار و قابل اعتماد را تضمین کند.دیافراگم بزرگ در معرض به طور موثر جلوگیری از انسداد سوراخ فشار ناشی از کریستالیزه متوسط، که آن را برای استفاده تمیز و بهداشتی در صنایع غذایی و بهداشت مناسب می کند. استومر سنسور فشار غشا مسطح از مواد وارداتی و فناوری عایق دیافراگم استفاده می کند،بدون سوراخ فشار سنج در سر آزمایش برای جلوگیری از انسداد از رسانه های غیر چسبناک در طول اندازه گیریطراحی ساختار یکپارچه آن برای اندازه گیری و کنترل فشار در پوشش های شیمیایی، رنگ، گل، آسفالت، نفت خام و سایر رسانه های چسبنده ایده آل است. "
| پارامترهای عملکرداز سنسور فشار صنعتی دیافراگم: |
| محدوده اندازه گیری |
-100kPa... 0kPa ~ 35kPa... 3.5MPa |
| نوع فشار |
فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار |
≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد |
±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار |
≤0.1%FS |
| هیسترز |
≤0.1%FS |
| ثبات بلند مدت |
± 0.1%F.S/سال ((معمولا) ± 0.2%F.S/سال ((حداکثر) |
| حرکت درجه حرارت نقطه صفر |
± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل |
± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| پاسخ فرکانسی |
2.4khz |
| دمای جبران |
0-70oC ((تخصیص پذیر) |
| دمای کار |
-20 تا 80 درجه |
| دمای ذخیره سازی |
-40 تا 120 درجه سانتیگراد |
| ارتعاش |
10g،55Hz ~ 2kHz |
| مواد مسکن |
304۳۱۶ لیتر |
| مواد دیافراگم |
316L |
| مقاومت عایق |
100MΩ 100VDC |
| درجه بندی ضد انفجار |
ex ia IIC T6 Ga |
| درجه بندی حفاظت |
IP65 |
| مهر O-Ring |
لاستیک فلورو |
| وزن |
~0.3kg |
ویژگی های محصولاز سنسور فشار صنعتی دیافراگم:
1محدوده اندازه گیری گسترده، گزینه های مختلف رابط فشار.
2گزینه های سیگنال های خروجی متنوع
3صفر قابل تنظیم و مقیاس کامل
4دقيقي بالا، اتصال هاي فرعي بي عفوني
درخواست هااز فلش دیافراگم سنسور فشار صنعتی:
1مناسب برای اندازه گیری گازهای غیر خوردنی و مایعات با 316L.
2صنایع پزشکی، بیوفارماسیوتیک و بهداشت مواد غذایی برای پردازش استریل
3. در صنایع کاغذی و شیمیایی و همچنین برای اندازه گیری سطح فاضلاب و فشار قوطی های نوشیدنی استفاده می شود
| سیگنال خروجی |
ولتاژ تغذیه |
نوع خروجی |
| 4 تا 20mA |
12 ~ 30VDC |
سیم 2/3/4 |
| 0~10/20mA |
3 سیم |
| 0/1 تا 5 ولت |
| 0/1 ~ 10 ولت |
| 0.5 تا 4.5 ولت |
5VDC |
| پروتکل ارتباطی RS485 |
3.6 ~ 30 ولت / باتری |
4 سیم |
1هنگام انتخاب یک محصول، اطمینان حاصل کنید که رسانه با قسمت تماس محصول تحت آزمایش سازگار است.
2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل نمایشگرهای دیجیتال نیستند.
3برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که دستگاه های حفاظت از صاعقه را در محل نصب کنید و اطمینان حاصل کنید که محصول و منبع برق به طور قابل اعتماد زمین گرفته شده است.
4. بدون کابل به صورت پیش فرض، در صورت لزوم سه ماده برای انتخاب وجود دارد. مگر اینکه در غیر این صورت مشخص شود، مواد کابل پلی اتیلن می تواند استفاده شود. اگر به یک ماده کابل متفاوت نیاز دارید،لطفا در فرم سفارش مشخص کنید.
5در صورت الزامات خاص مانند لرزش قوی، نیروی ضربه فوری، تداخل الکترومغناطیسی یا RF قوی، لطفاً به ما اطلاع دهید و در سفارش ذکر کنید.
| راهنمای سفارش سنسور فشار دیافراگم |
| BP93420XX |
فرستنده فشار |
| |
کد |
طرح ساخت و ساز |
| IB |
انتقال دهنده فشار عمومی |
IX |
فرستنده فشار نمایش |
| IE |
فرستنده فشار هواپیمایی مقاوم به ضربه |
IIC/III |
صنعت عمومی/ فرستنده فشار صفحه نمایش |
| اگر |
فرستنده فشار ضد رطوبت |
IIE/IIIE |
انتقال دهنده فشار عمومی/نمایشگر |
| IN |
فرستنده فشار اختصاصی تهویه مطبوع |
|
|
| IC |
فرستنده فشار درجه حرارت بالا |
|
|
| IQ1/IQ2 |
دیافراگم بزرگ / فرستنده فشار دمای بالا |
|
|
| |
محدوده اندازه گیری |
-100kPa... 0kPa~ 35kPa...3.5MPa |
| (0-X) Kpa یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد |
| |
کد |
منبع برق |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
سایر |
| |
کد |
سیگنال خروجی |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
کد |
اتصال فشار |
| J1 |
M20×15 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
سایر |
| |
کد |
اتصال الکتریکی |
| B1 |
هیرشمن |
| B2 |
پلگ PG7 |
| B3 |
خروجی کابل مهر شده |
| B4 |
2088 پوشش صنعتی |
| B5 |
2088 پوشش صنعتی با صفحه نمایش |
| B6 |
سایر |
| |
کد |
نوع فشار |
| G |
فشار اندازه گیری |
| A |
فشار مطلق |
| S |
فشار مرجع مهر شده |
سوالات متداول:
1س: ویژگی های فرستنده های سنسور فشار شما چیست؟
ج: فرستنده های سنسور فشار ما با دقت بالا، دوام و عملکرد عالی و امکان سفارشی سازی مشخص می شوند.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را برای پاسخگویی به نیازهای خاص از طریق خدمات OEM و ODM خود سفارشی کنند.
3سوال: ظرفیت تولیدی شما چقدر است؟
ج: تأسیسات تولیدی ما توانایی تولید 30،000 فرستنده سنسور فشار در ماه را دارند، که تضمین می کند که ما می توانیم سفارشات بزرگ را برآورده کنیم.توصیه می شود که با تیم فروش ما از قبل برای برنامه ریزی تولید و تحویل بدون مشکل تماس بگیرید..
4. س: زمان تحویل معمول چیست؟
A: مدل های استاندارد معمولاً مدت تحویل 5 ~ 8 روز کاری دارند ، در حالی که محصولات سفارشی ممکن است متفاوت باشند.
5س: قیمت محصولات چطوره؟ تخفیف هست؟
ج: ما قیمت رقابتی با تخفیف در دسترس برای سفارشات عمده یا مشارکت های بلند مدت ارائه می دهیم.
6. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: محصولات ما با گارانتی 24 ماهه از تاریخ ارسال عرضه می شوند و خدمات پس از فروش ما پاسخ فوری را در عرض 24 ساعت همراه با پشتیبانی از آموزش از راه دور از طریق شبکه PC تضمین می کند.
