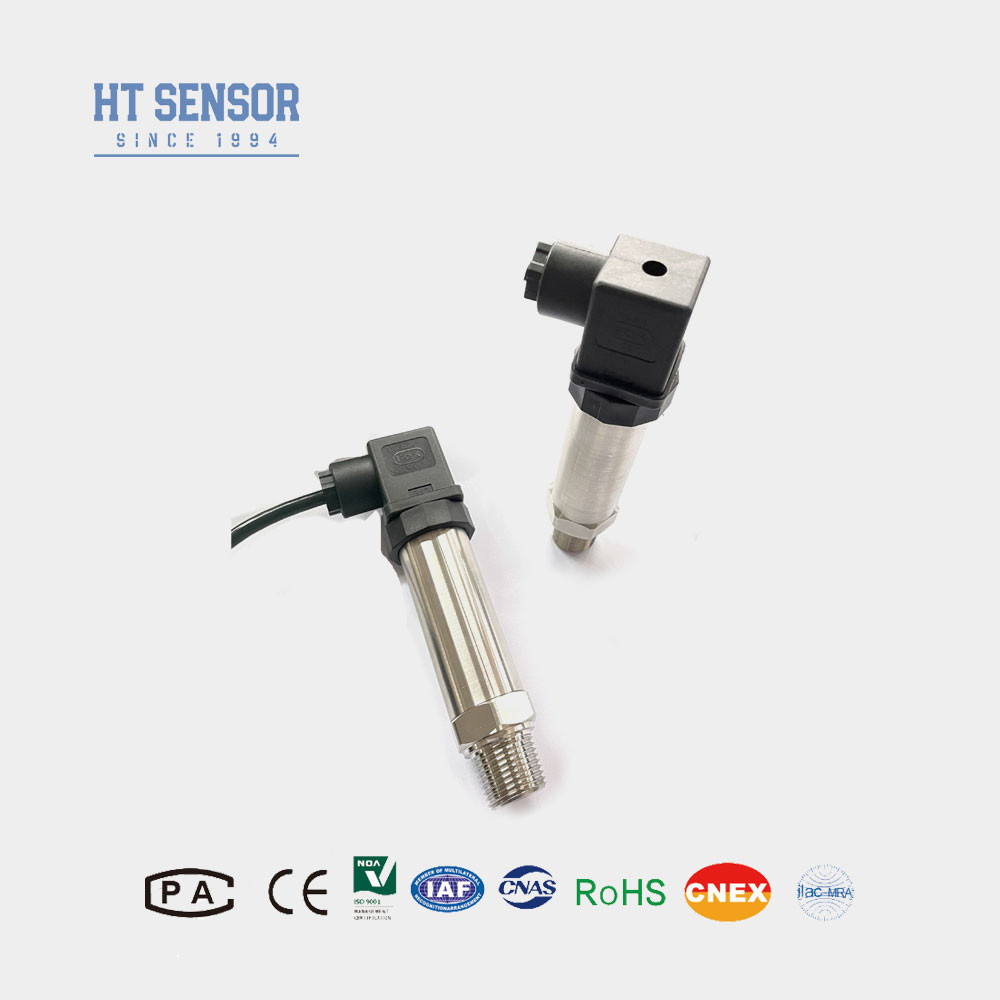

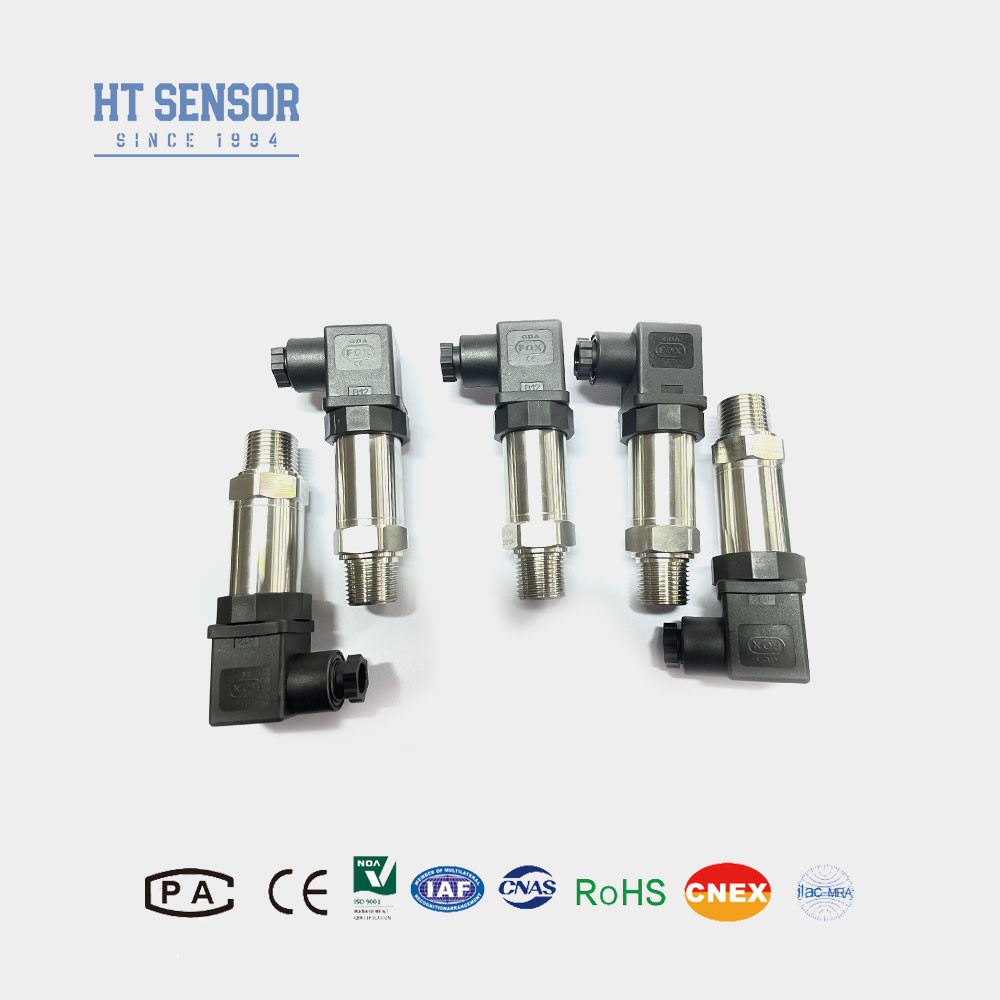

انتقال دهنده فشار BP93420IB
معرفی سنجشگر فشار صنعتی:
سنسور فشار صنعتی جوشیده شده BP93420IB برای اندازه گیری گاز ها و مایعات غیر خوردنی طراحی شده است.آن را با استفاده از سری HT سیلیکون منتشر جدا شده هسته پر از روغن به عنوان یک عنصر اندازه گیری سیگنالسنسور فولاد ضد زنگ با یک جوش گیس سخت مهر و موم شده است.و مدار پردازش سیگنال PCB در ظرف فولاد ضد زنگ قرار دارد تا سیگنال سنسور را به یک سیگنال خروجی استاندارد تبدیل کندمحصولات ما تحت آزمایش اجزای دقیق و غربالگری پیری قرار می گیرند، عملکرد قابل اعتماد را در کاربردهای مختلف صنعتی تضمین می کنند.
ویژگی های محصولاز سنسور فشار صنعتی:
1محدوده اندازه گیری گسترده، ساختار فولاد ضد زنگ، اشکال مختلف رابط فشار.
2طراحی کامپکت و سبک
3.دقت بالا، ساختاري از فولاد ضد زنگ
درخواست هااز سنسور فشار صنعتی:
1اندازه گیری فشار گازهای غیر خوردنی و مایعات با فولاد ضد زنگ 316L
2در صنایع دریایی و هواپیمایی استفاده می شود.
3. در فرآیندهای صنعتی در محل مانند نفت ، مواد شیمیایی ، فلزات سازی ، تولید برق و هیدرولوژی استفاده می شود.
4استفاده می شود در سیستم های کنترل هیدرولیک و پنوماتیک.
| پارامترهای عملکرداز سنسور فشار صنعتی |
| محدوده اندازه گیری |
-100kPa... 0kPa ~ 10kPa... 20MPa |
| نوع فشار |
فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار |
≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد |
±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار |
0.1%FS |
| هیسترز |
0.1%FS |
| ثبات بلند مدت |
± 0.1%F.S/سال ((معمولا) ± 0.2%F.S/سال ((حداکثر) |
| حرکت درجه حرارت نقطه صفر |
± 0.03%F.S/oC ((≤100KPa) ± 0.02%F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل |
± 0.03%F.S/oC ((≤100KPa) ± 0.02%F.S/oC ((>100KPa) |
| دمای جبران |
0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار |
-20 تا 80 درجه |
| دمای ذخیره سازی |
-40 تا 120 درجه سانتیگراد |
| ارتعاش |
10g،55Hz ~ 2kHz |
| مواد مسکن |
304۳۱۶ لیتر |
| مواد دیافراگم |
316L |
| مقاومت عایق |
100MΩ 100VDC |
| درجه بندی ضد انفجار |
ex ia IIC T6 Ga |
| درجه بندی حفاظت |
IP65 |
| وزن |
~0.25kg |
| سیگنال خروجی |
ولتاژ تغذیه |
نوع خروجی |
| 4 تا 20mA |
12 ~ 30VDC |
سیم 2/3/4 |
| 0~10/20mA |
3 سیم |
| 0/1 تا 5 ولت |
| 0/1 ~ 10 ولت |
| 0.5 تا 4.5 ولت |
5VDC |
1هنگام انتخاب محصول، لطفاً اطمینان حاصل کنید که رسانه ای که باید اندازه گیری شود با قسمت های تماس محصول سازگار است.
2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل صفحه نمایش دیجیتال نیستند.
3. هنگام سفارش فرستنده ها با یک صفحه نمایش LCD یا LED، منبع برق برای فرستنده نباید کمتر از 20VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد زمین هستند.
5. محدوده دمای کار نامی حلقه O لاستیک فلورو -20oC تا 250oC است. هنگامی که دمای کار محصول کمتر از -20oC است، لازم است یک مهر حلقه O EPDM را انتخاب کنید.
6. طول کابل پیش فرض 1.5m است، در سه ماده موجود است. اگر مشخص نشده است، با مواد کابل پلی اتیلن عرضه می شود. اگر به یک ماده کابل متفاوت نیاز دارید،لطفاً در سفارش مشخص کنید.
7برای الزامات خاص مانند لرزش قوی، نیروی ضربه فوری، تداخل الکترومغناطیسی یا فرکانس رادیویی قوی، لطفاً به شرکت ما اطلاع دهید و آنها را در سفارش مشخص کنید.
| راهنمای سفارش |
| BP93420XX |
فرستنده فشار |
| |
کد |
طرح ساخت و ساز |
| IB |
انتقال دهنده فشار عمومی |
IX |
فرستنده فشار نمایش |
| IE |
فرستنده فشار هواپیمایی مقاوم به ضربه |
IIC/III |
صنعت عمومی/ فرستنده فشار صفحه نمایش |
| اگر |
فرستنده فشار ضد رطوبت |
IIE/IIIE |
انتقال دهنده فشار عمومی/نمایشگر |
| IN |
فرستنده فشار اختصاصی تهویه مطبوع |
|
|
| IC |
فرستنده فشار درجه حرارت بالا |
|
|
| IQ1/IQ2 |
دیافراگم بزرگ / فرستنده فشار دمای بالا |
|
|
| |
محدوده اندازه گیری |
-0.1. . .0~001...100MPa |
| (0-X) Kpa یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد |
| |
کد |
منبع برق |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
سایر |
| |
کد |
سیگنال خروجی |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
کد |
اتصال فشار |
| J1 |
M20×15 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
سایر |
| |
کد |
اتصال الکتریکی |
| B1 |
هیرشمن |
| B2 |
پلگ PG7 |
| B3 |
خروجی کابل مهر شده |
| B4 |
2088 پوشش صنعتی |
| B5 |
2088 پوشش صنعتی با صفحه نمایش |
| B6 |
سایر |
| |
کد |
نوع فشار |
| G |
فشار اندازه گیری |
| A |
فشار مطلق |
| S |
فشار مرجع مهر شده |
سوالات متداول:
1س: ویژگی های فرستنده های سنسور فشار شما چیست؟
ج: فرستنده های سنسور فشار ما با دقت بالا، دوام و عملکرد عالی و امکان سفارشی سازی مشخص می شوند.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را برای پاسخگویی به نیازهای خاص از طریق خدمات OEM و ODM خود سفارشی کنند.
3سوال: ظرفیت تولیدی شما چقدر است؟
ج: تأسیسات تولیدی ما توانایی تولید 30،000 فرستنده سنسور فشار در ماه را دارند، که تضمین می کند که ما می توانیم سفارشات بزرگ را برآورده کنیم.توصیه می شود که با تیم فروش ما از قبل برای برنامه ریزی تولید و تحویل بدون مشکل تماس بگیرید..
4. س: زمان تحویل معمول چیست؟
A: مدل های استاندارد معمولاً مدت تحویل 5 ~ 8 روز کاری دارند ، در حالی که محصولات سفارشی ممکن است متفاوت باشند.
5س: قیمت محصولات چطوره؟ تخفیف هست؟
ج: ما قیمت رقابتی با تخفیف در دسترس برای سفارشات عمده یا مشارکت های بلند مدت ارائه می دهیم.
6. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: محصولات ما با گارانتی 24 ماهه از تاریخ ارسال عرضه می شوند و خدمات پس از فروش ما پاسخ فوری را در عرض 24 ساعت همراه با پشتیبانی از آموزش از راه دور از طریق شبکه PC تضمین می کند.
