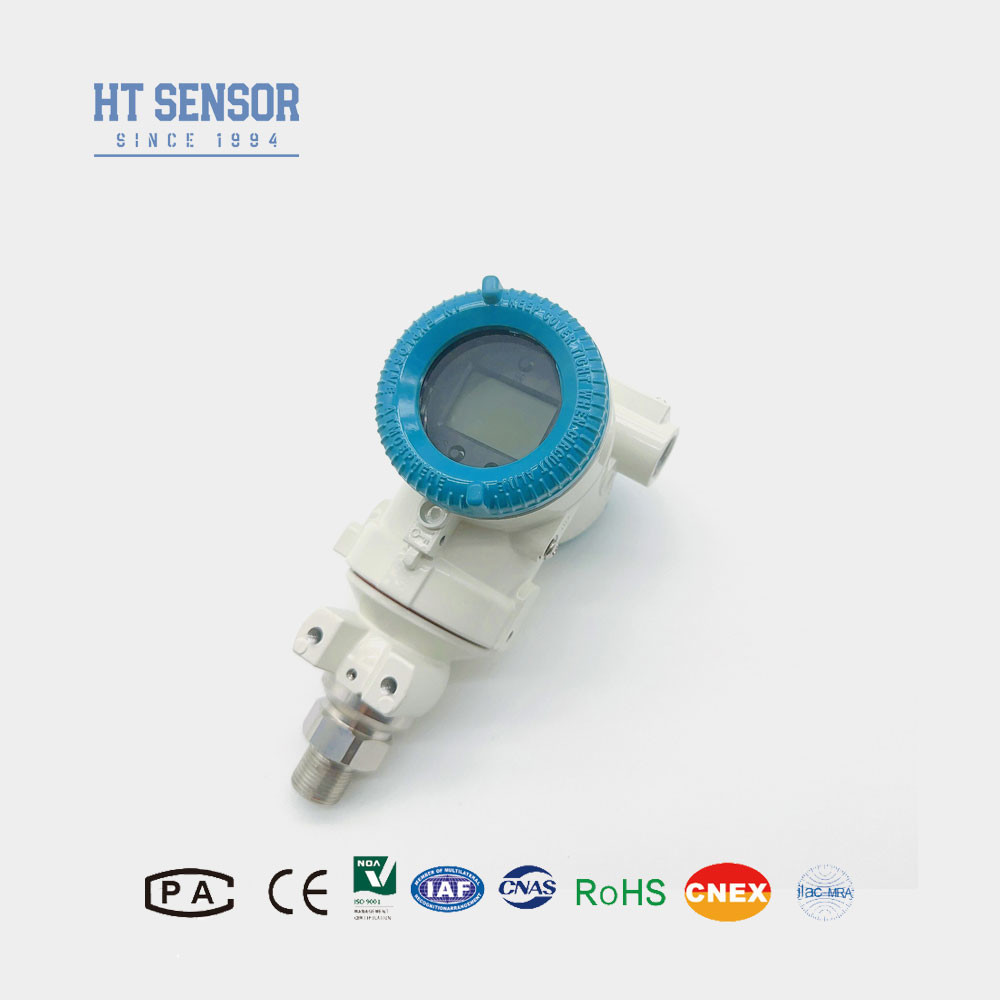

BP93420-IIIAسنسور فشار صنعتی
معرفیسنسور فشار صنعتی:
فرستنده سنسور فشار صنعتی BP93420-IIIA شامل یک ماژول سنسور فشار و یک صفحه مدار هوشمند است.مدار سنجش دیافراگم، سنسور دما و مدار جبران دماصفحه مدار هوشمند شامل یک کنترل کننده میکرو کامپیوتری و مدارهای محیطی برای انجام تبدیل سیگنال های فشار به سیگنال های الکتریکی استدر محیط های صنعتی برای اندازه گیری فشار مایعات، گاز ها یا بخار استفاده می شود.
ویژگی های محصولازسنسور فشار صنعتی:
1محدوده اندازه گیری گسترده، اشکال مختلف رابط فشار و سطح حفاظت IP65
2شکل های مختلف سیگنال خروجی، تنظیم و نمایش.
3نقطه صفر قابل تنظیم و مقیاس کامل
4هسته از سيليکونيک پخش شده با دقت بالا و عملکرد بالا استفاده ميکنهحسگرهای فشار پیزورسیستوی
درخواست هاازسنسور فشار صنعتی:
1مناسب برای اندازه گیری فشار گازهای غیر خوردنی و مایعات در فولاد ضد زنگ 316L.
2نفت، شيمي، متالورژي، برق و هيدرولوژي
3اندازه گیری و کنترل فشار در محیط های صنعتی بیرونی سخت.
4در سیستم های کنترل هیدرولیک و پنوماتیک استفاده می شود.
| پارامترهای عملکردسنسور فشار صنعتی |
| محدوده اندازه گیری |
-100kPa... 0kPa ~10kPa... 60MPa |
| نوع فشار |
فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار |
≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد |
±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار |
≤±0.1%FS |
| هیسترز |
≤±0.1%FS |
| ثبات بلند مدت |
± 0.1%F.S/سال ((معمولاً) ± 0.2%F.S/سال ((حداکثر |
| حرکت درجه حرارت نقطه صفر |
± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل |
± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| پاسخ فرکانسی |
2.4khz |
| دمای جبران |
0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار |
-20 تا 80 درجه |
| دمای ذخیره سازی |
-40 تا 120 درجه سانتیگراد |
| ارتعاش |
10g،55Hz ~ 2kHz |
| مواد مسکن |
آلیاژ آلومینیوم |
| مواد دیافراگم |
316L |
| مقاومت عایق |
100MΩ 100VDC |
| درجه بندی حفاظت |
IP65 |
| وزن |
~0.8kg |
| سیگنال خروجی |
ولتاژ تغذیه |
نوع خروجی |
| 4 تا 20mA |
12 ~ 30VDC |
سیم 2/3/4 |
| 0~10/20mA |
3 سیم |
| 0/1 تا 5 ولت |
| 0/1 ~ 10 ولت |
| 0.5 تا 4.5 ولت |
5VDC |
| پروتکل ارتباطی RS485 |
3.6 ~ 30 ولت / باتری |
4 سیم |
1در هنگام انتخاب یک محصول، لطفا اطمینان حاصل کنید که محیط مورد آزمایش با قسمت تماس محصول سازگار است.
2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل یک صفحه نمایش دیجیتال نیستند.
3. هنگام سفارش یک فرستنده با یک صفحه نمایش LCD یا LED، منبع برق فرستنده نباید کمتر از 20VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول،توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد به زمین متصل شده اند..
5حلقه های O لاستیکی فلورین در محدوده دمای عملیاتی -20 °C ~ 250 °C قرار دارند. هنگامی که دمای عملیاتی کمتر از -20 °C باشد، حلقه های مهر و موم نوع EPDM O باید انتخاب شوند.
6اگر شما نیاز به کابل دارید، سه ماده برای انتخاب وجود دارد. اگر دستورالعمل های خاص داده نشده است،مواد کابل پلی اتیلن به طور پیش فرض استفاده می شوداگر مواد مختلف کابل مورد نیاز است، لطفا در فرم سفارش خود را نشان می دهد.
7در صورت نیاز ویژه ای مانند لرزش شدید، ضربه فوری، تداخل الکترومغناطیسی یا فرکانس رادیویی قوی، لطفاً به ما اطلاع دهید و در سفارش خود ذکر کنید.
| راهنمای سفارش |
| BP93420XX |
فرستنده فشار |
| |
کد |
طرح ساخت و ساز |
| IB |
انتقال دهنده فشار عمومی |
IX |
فرستنده فشار نمایش |
| IE |
فرستنده فشار هواپیمایی مقاوم به ضربه |
IIC/III |
صنعت عمومی/ فرستنده فشار صفحه نمایش |
| اگر |
فرستنده فشار ضد رطوبت |
IIE/IIIE |
انتقال دهنده فشار عمومی/نمایشگر |
| IN |
فرستنده فشار اختصاصی تهویه مطبوع |
|
|
| IC |
فرستنده فشار درجه حرارت بالا |
|
|
| IQ/IQT |
دیافراگم بزرگ / فرستنده فشار دمای بالا |
|
|
| |
محدوده اندازه گیری |
-100kPa... 0kPa ~ 35kPa... 3.5MPa |
| (0-X) Kpa یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد |
| |
کد |
منبع برق |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
سایر |
| |
کد |
سیگنال خروجی |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
کد |
اتصال فشار |
| J1 |
M20×15 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
سایر |
| |
کد |
اتصال الکتریکی |
| B1 |
هیرشمن |
| B2 |
پلگ PG7 |
| B3 |
خروجی کابل مهر شده |
| B4 |
2088 پوشش صنعتی |
| B5 |
2088 پوشش صنعتی با صفحه نمایش |
| B6 |
سایر |
| |
کد |
نوع فشار |
| G |
فشار اندازه گیری |
| A |
فشار مطلق |
| S |
فشار مرجع مهر شده |
سوالات متداول:
1. س: ویژگی های فرستنده های سنسور فشار شما چیست؟
ج: دقت بالا، دوام، عملکرد عالی. سفارشی سازی در دسترس است.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را برای پاسخگویی به نیازهای خاص سفارشی کنند. ما خدمات OEM و ODM را ارائه می دهیم.
3ظرفیت تولیدی شما چقدره؟
ج: کارخانه تولید ما می تواند تا 30،000 فرستنده سنسور فشار در ماه تولید کند، بنابراین ما به خوبی مجهز به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم.توصیه می شود که شما با تیم فروش ما در پیشگیری از یک برنامه تولید و تحویل بدون مشکل تماس بگیرید.
4. س: زمان تحویل کلی چیست؟
A: مدل استاندارد 5 ~ 8 روز کاری. محصولات سفارشی ممکن است متفاوت باشد.
5.Q: حمل و نقل و بسته بندی
A: محصولات به طور کلی توسط اکسپرس بین المللی از جمله UPS،FedEx،DHL و INT برای حمل و نقل از پیش پرداخت شده ارسال می شوند، همچنین می توانید از حساب حمل و نقل خود برای جمع آوری استفاده کنید، بسته بندی صادرات استاندارد،از جمله گواهینامه بازرسی.
6.س: با ما تماس بگیرید
A: ما یک تیم فروش فعال و با تجربه برای خدمت به شما در مورد سوال فنی و مسئله تجاری داریم. فقط به ما پیام بگذارید یا روی سرویس آنلاین کلیک کنید.
