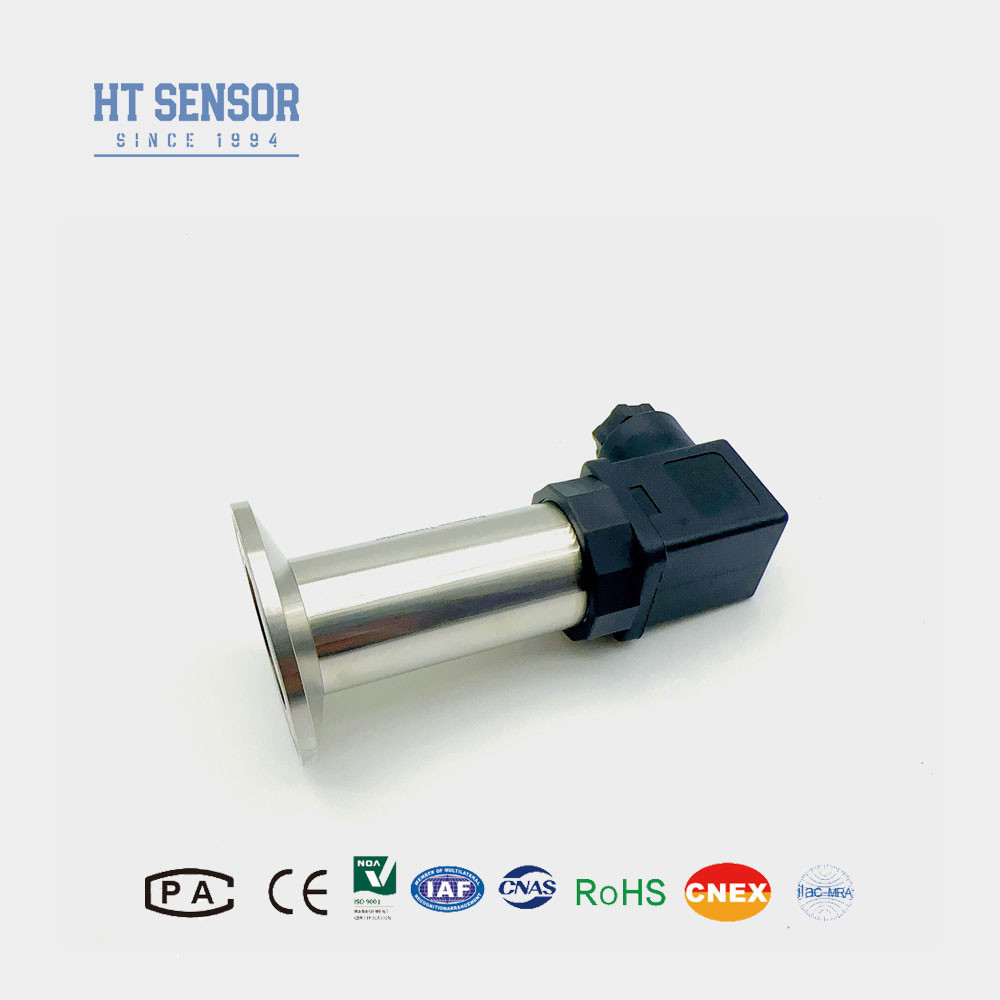

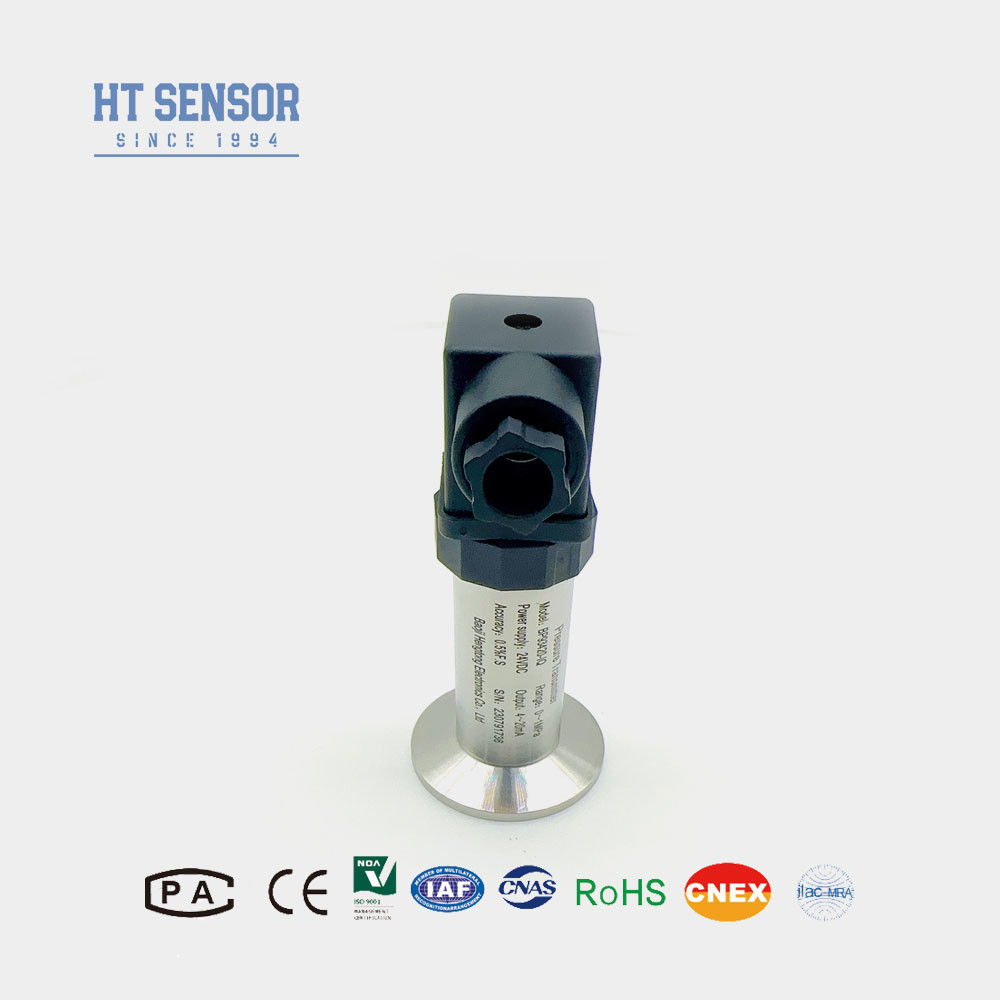

فرستنده فشار صنعتی دیافراگم فلش BP93420-IQ از یک فرستنده فشار فلمی صاف استفاده می کندارائه یک روش قابل اعتماد برای اندازه گیری فشار در رسانه های چسبناک و برنامه های کاربردی تخصصیدستگاه فیلم جدا کننده مهر و موم دارای ساختارهای اتصال فرآیند مختلف است و برای اندازه گیری واسکوسیت بالا و رسانه های بلوری مناسب است.این محصولات کاربرد گسترده ای در مواد غذایی پیدا کرده اند، مراقبت های بهداشتی، کاغذ و صنایع دیگر.
محصول B P93420-IQ در درجه اول برای اندازه گیری فشار رسانه های چسبنده طراحی شده است. ساختار فیلم صاف سنسور از انسداد، مقیاس بندی و شرایط غیر بهداشتی در مایعات چسبنده جلوگیری می کند.رابط اتصال سنسور نوع کلیمپ نصب را آسان می کند، و فرستنده می تواند به طور گسترده ای در پزشکی، مواد غذایی، نساجی و سایر زمینه ها برای اندازه گیری و کنترل فشار گاز و مایع خودکار استفاده شود.
ویژگی های محصولاز دیافراگم فلش سنسور فشار صنعتی:
1محدوده اندازه گیری گسترده -100kpa ۰ 35kpa 3.5Mpa، رابط فشار کلیمپ 50.4mm.
2گزینه های سیگنال خروجی چندگانه
3دقيقي بالا، اتصال چند مرحله اي
درخواست هااز سنسور فشار صنعتی دیافراگم فلش:
1مناسب برای اندازه گیری گازهای غیر خوردنی و مایعات با 316L.
2صنایع پزشکی، بیوفارماسیوتیک و بهداشت مواد غذایی برای پردازش استریل
3. در صنایع کاغذی و شیمیایی و همچنین برای اندازه گیری سطح فاضلاب و فشار قوطی های نوشیدنی استفاده می شود
| پارامترهای عملکرداز سنسور فشار صنعتی دیافراگم فلش |
| محدوده اندازه گیری |
-100kPa... 0kPa ~ 35kPa... 3.5MPa |
| نوع فشار |
فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار |
≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد |
±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار |
≤0.1%FS |
| هیسترز |
≤0.1%FS |
| ثبات بلند مدت |
± 0.1%F.S/سال ((معمولا) ± 0.2%F.S/سال ((حداکثر) |
| حرکت درجه حرارت نقطه صفر |
± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل |
± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| پاسخ فرکانسی |
2.4khz |
| دمای جبران |
0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار |
-20 تا 80 درجه |
| دمای ذخیره سازی |
-40 تا 120 درجه سانتیگراد |
| ارتعاش |
10g،55Hz ~ 2kHz |
| مواد مسکن |
304۳۱۶ لیتر |
| مواد دیافراگم |
316L |
| مقاومت عایق |
100MΩ 100VDC |
| درجه بندی ضد انفجار |
ex ia IIC T6 Ga |
| درجه بندی حفاظت |
IP65 |
| وزن |
~0.2kg |
| سیگنال خروجی |
ولتاژ تغذیه |
نوع خروجی |
| 4 تا 20mA |
12 ~ 30VDC |
سیم 2/3/4 |
| 0~10/20mA |
3 سیم |
| 0/1 تا 5 ولت |
| 0/1 ~ 10 ولت |
| 0.5 تا 4.5 ولت |
5VDC |
1در هنگام انتخاب یک محصول، لطفا اطمینان حاصل کنید که محیط مورد آزمایش با قسمت تماس محصول سازگار است.
2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل یک صفحه نمایش دیجیتال نیستند.
3. هنگام سفارش یک فرستنده با یک صفحه نمایش LCD یا LED، منبع برق فرستنده نباید کمتر از 20VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول،توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد به زمین متصل شده اند..
5حلقه های O لاستیکی فلورین در محدوده دمای عملیاتی -20 °C ~ 250 °C قرار دارند. هنگامی که دمای عملیاتی کمتر از -20 °C باشد، حلقه های مهر و موم نوع EPDM O باید انتخاب شوند.
6. کابل دارای کابل نیست. اگر شما نیاز به کابل، سه ماده برای انتخاب وجود دارد. اگر هیچ دستورالعمل خاص داده شده است، مواد کابل پلی اتیلن به صورت پیش فرض استفاده می شود.اگر مواد مختلف کابل مورد نیاز باشدلطفا در فرم سفارش خود ذکر کنید.
7در صورت نیاز ویژه ای مانند لرزش شدید، ضربه فوری، تداخل الکترومغناطیسی یا فرکانس رادیویی قوی، لطفاً به ما اطلاع دهید و در سفارش خود ذکر کنید.

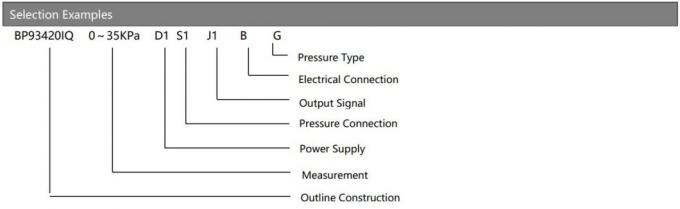

| راهنمای سفارش |
| BP93420XX |
فرستنده فشار |
| |
کد |

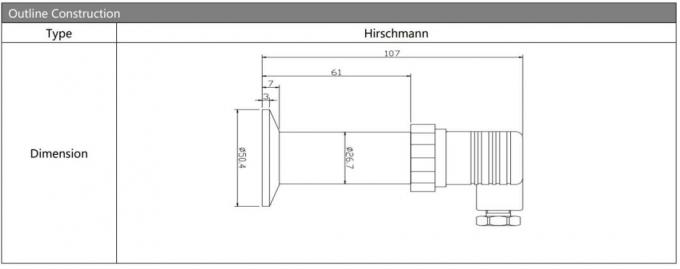

طرح ساخت و ساز |
| IB |
انتقال دهنده فشار عمومی |
IX |
فرستنده فشار نمایش |
| IE |
فرستنده فشار هواپیمایی مقاوم به ضربه |
IIC/III |
صنعت عمومی/ فرستنده فشار صفحه نمایش |
| اگر |
فرستنده فشار ضد رطوبت |
IIE/IIIE |
انتقال دهنده فشار عمومی/نمایشگر |
| IN |
فرستنده فشار اختصاصی تهویه مطبوع |
|
|
| IC |
فرستنده فشار درجه حرارت بالا |
|
|
| IQ1/IQ2 |
دیافراگم بزرگ / فرستنده فشار دمای بالا |
|
|
| |
محدوده اندازه گیری |
-100kPa... 0kPa ~ 35kPa... 3.5MPa |
| (0-X) Kpa یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد |
| |
کد |
منبع برق |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
سایر |
| |
کد |
سیگنال خروجی |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
کد |
اتصال فشار |
| J1 |
M20×15 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
سایر |
| |
کد |

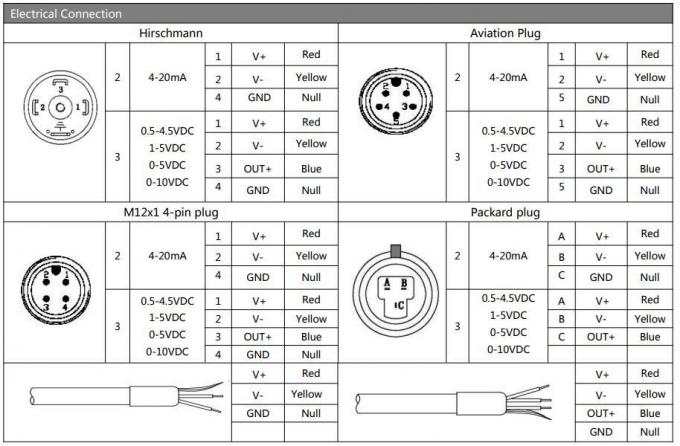

اتصال الکتریکی |
| B1 |
هیرشمن |
| B2 |
پلگ PG7 |
| B3 |
خروجی کابل مهر شده |
| B4 |
2088 پوشش صنعتی |
| B5 |
2088 پوشش صنعتی با صفحه نمایش |
| B6 |
سایر |
| |
کد |
نوع فشار |
| G |
فشار اندازه گیری |
| A |
فشار مطلق |
| S |
فشار مرجع مهر شده |
سوالات متداول:
1س: ویژگی های فرستنده های سنسور فشار شما چیست؟
A: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را متناسب با نیازهای خاص خود طراحی کنند. ما خدمات OEM و ODM را ارائه می دهیم.
3سوال: ظرفیت تولیدی شما چقدر است؟
A: امکانات تولیدی ما می تواند تا 30،000 فرستنده سنسور فشار در ماه تولید کند، بنابراین ما کاملا قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم.توصیه می شود که با تیم فروش ما از قبل تماس بگیرید تا برنامه ریزی تولید و تحویل بدون مشکل را تضمین کنید.
4. س: زمان تحویل معمول چیست؟
A: 5 ~ 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشد.
5س: قیمت محصولات چطوره؟ تخفیف هست؟
ج: قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلند مدت.
6. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: زمان گارانتی ما 24 ماه پس از ارسال است، و پس از فروش ما با سوالات شما در 24 ساعت پاسخ خواهد داد، آموزش از راه دور توسط شبکه همیشه در دسترس است.
