4-20mA سنسور فشار صنعتی با نمایش برای اندازه گیری گاز غیر خوردنی و مایعات

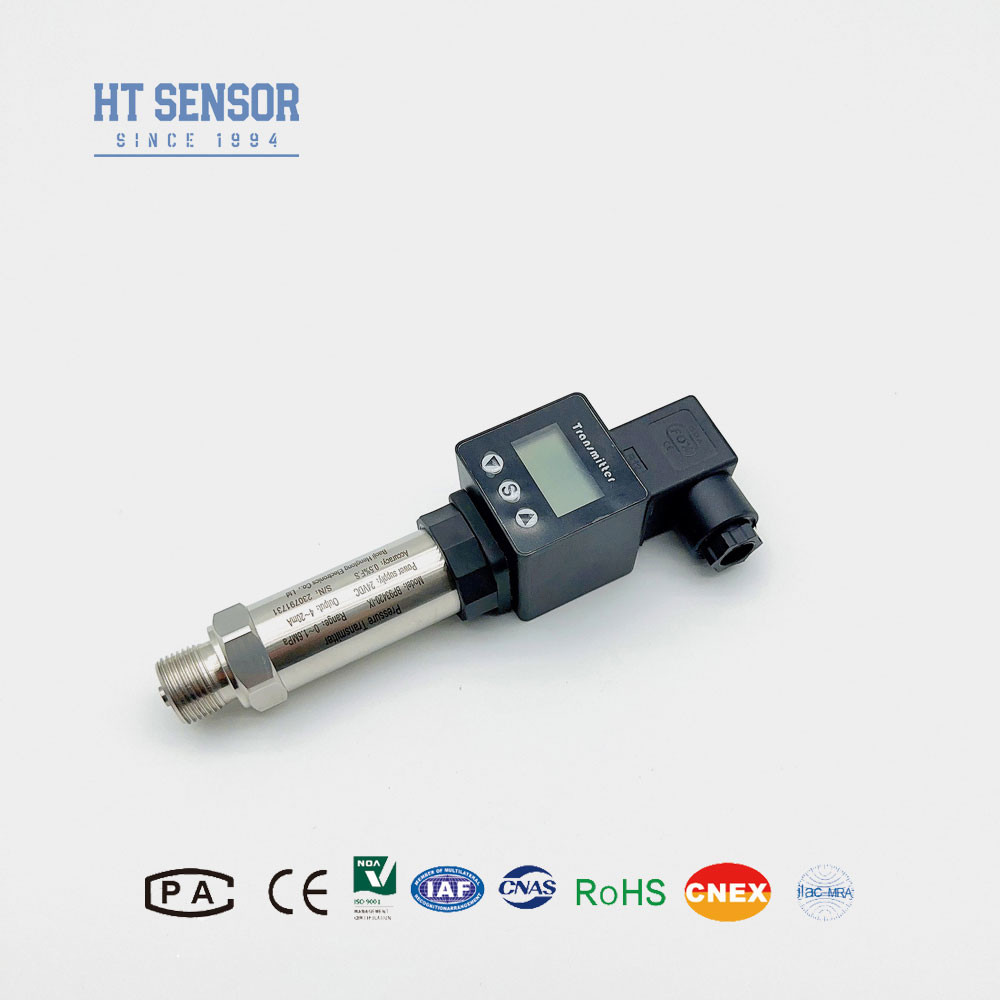

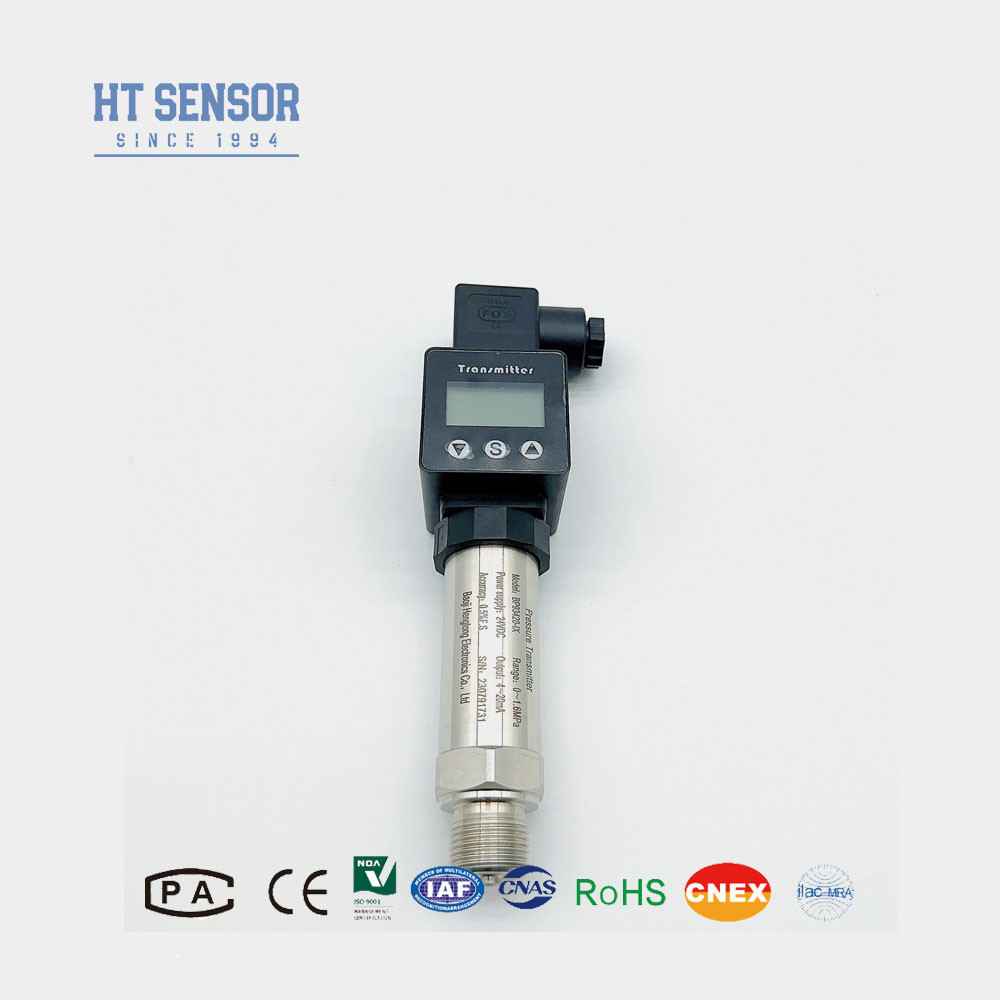

انتقال دهنده فشار BP93420IX
معرفی فرستنده سنسور فشار صنعتی:
BP93420 - IX سنسور فشار سیلیکون صنعتی به هسته فرستنده فشار سیلیکون پخش شده و هسته فرستنده فشار ظرفیت تقسیم می شود.فرستنده فشار سیلیکون منتشر شده دارای مزایایی از عملکرد قابل اعتماد است، عملکرد پایدار، نصب و استفاده آسان، اندازه کوچک، وزن سبک، نسبت قیمت عملکرد بالا و می تواند به طور گسترده ای در اندازه گیری فشار مثبت و منفی مختلف استفاده شود
ویژگی های محصولاز فرستنده سنسور فشار صنعتی:
1محدوده اندازه گیری گسترده، ساختار فولاد ضد زنگ، اشکال مختلف رابط فشار.
2طراحی کامپکت و سبک
3دقيقي بالا، ساختاري از فولاد ضد زنگ
درخواست هااز فرستنده سنسور فشار صنعتی:
1اندازه گیری فشار گاز و مایع غیر خوردنی با فولاد ضد زنگ سازگار است، دیافراگم از فولاد ضد زنگ 316L ساخته شده است.
2کاربرد در صنایع دریایی و هواپیمایی
3استفاده می شود در فرآیندهای زمینه صنعتی، مانند نفت، شیمی، فلزات سازی، تولید برق و هیدرولوژی.
4برای سیستم های کنترل هیدرولیک و پنوماتیک
| پارامترهای عملکرد: |
| محدوده اندازه گیری |
-100kPa... 0kPa ~ 10kPa... 100MPa |
| نوع فشار |
فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار |
≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد |
±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار |
0.1%FS |
| هیسترز |
0.1%FS |
| ثبات بلند مدت |
± 0.1%F.S/سال ((معمولا) ± 0.2%F.S/سال ((حداکثر) |
| حرکت درجه حرارت نقطه صفر |
± 0.03%F.S/oC ((≤100KPa) ± 0.02%F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل |
± 0.03%F.S/oC ((≤100KPa) ± 0.02%F.S/oC ((>100KPa) |
| دمای جبران |
0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار |
-20 تا 80 درجه |
| دمای ذخیره سازی |
-40 تا 120 درجه سانتیگراد |
| ارتعاش |
10g،55Hz ~ 2kHz |
| مواد مسکن |
304۳۱۶ لیتر |
| مواد دیافراگم |
316L |
| مقاومت عایق |
100MΩ 100VDC |
| درجه بندی ضد انفجار |
ex ia IIC T6 Ga |
| درجه بندی حفاظت |
IP65 |
| مهر O-Ring |
لاستیک فلورو |
| وزن |
~0.25kg |
| سیگنال خروجی |
ولتاژ تغذیه |
نوع خروجی |
| 4 تا 20mA |
12 ~ 30VDC |
سیم 2/3/4 |
| 0~10/20mA |
3 سیم |
.
نکات سفارش
1هنگام انتخاب محصول، لطفاً اطمینان حاصل کنید که محیط آزمایش شده با قسمت تماس محصول (فولاد ضد زنگ 304 یا 316L) سازگار است.
2هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل سر نمایش دیجیتال نیستند.
3. هنگام سفارش یک فرستنده با صفحه نمایش LCD یا LED ، منبع برق فرستنده نباید کمتر از 20VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که دستگاه های حفاظت از صاعقه را در محل نصب کنید و اطمینان حاصل کنید که محصول و منبع برق به طور قابل اعتماد زمین هستند.
5محدوده دمای کار نامی حلقه O لاستیک فلورین -20 °C ~ 250 °C است. هنگامی که دمای کار محصول کمتر از -20 °C است، حلقه مهر و موم نوع EPDM باید انتخاب شود.
6. کابل ها به طور پیش فرض شامل نمی شوند. لطفاً کابل را در قرارداد مشخص کنید، اگر توضیح خاصی وجود نداشته باشد، می توان از مواد کابل پلی اتیلن استفاده کرد. اگر به یک ماده کابل متفاوت نیاز دارید،لطفا در فرم سفارش مشخص کنید.
7. در صورت الزامات خاص مانند ارتعاش قوی، نیروی ضربه فوری، تداخل الکترومغناطیسی یا RF قوی، لطفا به ما اطلاع دهید و در سفارش نشان دهید
| راهنمای سفارش |
| BP93420XX |
فرستنده فشار |
| |
کد |
طرح ساخت و ساز |
| IB |
انتقال دهنده فشار عمومی |
IX |
فرستنده فشار نمایش |
| IE |
فرستنده فشار هواپیمایی مقاوم به ضربه |
IIC/III |
صنعت عمومی/ فرستنده فشار صفحه نمایش |
| اگر |
فرستنده فشار ضد رطوبت |
IIE/IIIE |
انتقال دهنده فشار عمومی/نمایشگر |
| IN |
فرستنده فشار اختصاصی تهویه مطبوع |
IC |
فرستنده فشار درجه حرارت بالا |
| IQ/IQT |
دیافراگم بزرگ / فرستنده فشار دمای بالا |
|
|
| |
محدوده اندازه گیری |
-0.1. . .0 ۰.۰۱...۱۰۰MPa |
| (0-X) Kpa یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد |
| |
کد |
منبع برق |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
سایر |
| |
کد |
سیگنال خروجی |
| S1 |
4 ¢ 20mADC |
S5 |
020mADC |
| S2 |
1 ′′5VDC |
S6 |
0 ≈ 10VDC |
| S3 |
0-5VDC |
S7 |
0.5 ٫4.5VDC |
| S4 |
010mADC |
|
|
| |
کد |
اتصال فشار |
| J1 |
M20×15 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
سایر |
| |
کد |
اتصال الکتریکی |
| B1 |
هیرشمن |
| B2 |
پلگ PG7 |
| B3 |
خروجی کابل مهر شده |
| B4 |
2088 پوشش صنعتی |
| B5 |
2088 پوشش صنعتی با صفحه نمایش |
| B6 |
سایر |
| |
کد |
نوع فشار |
| G |
فشار اندازه گیری |
| A |
فشار مطلق |
| S |
فشار مرجع مهر شده |
سوالات متداول:
1س: ویژگی های فرستنده های سنسور فشار شما چیست؟
A: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را متناسب با نیازهای خاص خود طراحی کنند. ما خدمات OEM و ODM را ارائه می دهیم.
3سوال: ظرفیت تولیدی شما چقدر است؟
ج: امکانات تولیدی ما می تواند تا 30،000 فرستنده سنسور فشار در ماه تولید کند، بنابراین ما کاملا قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم.توصیه می شود که با تیم فروش ما از قبل تماس بگیرید تا برنامه ریزی تولید و تحویل بدون مشکل را تضمین کنید.
4. س: زمان تحویل معمول چیست؟
A: 5 ~ 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشد.
5س: قیمت محصولات چطوره؟ تخفیف هست؟
ج: قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلند مدت.
6. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: زمان گارانتی ما 24 ماه پس از ارسال است، و پس از فروش ما با سوالات شما در 24 ساعت پاسخ خواهد داد، آموزش از راه دور توسط شبکه PC همیشه در دسترس است.
