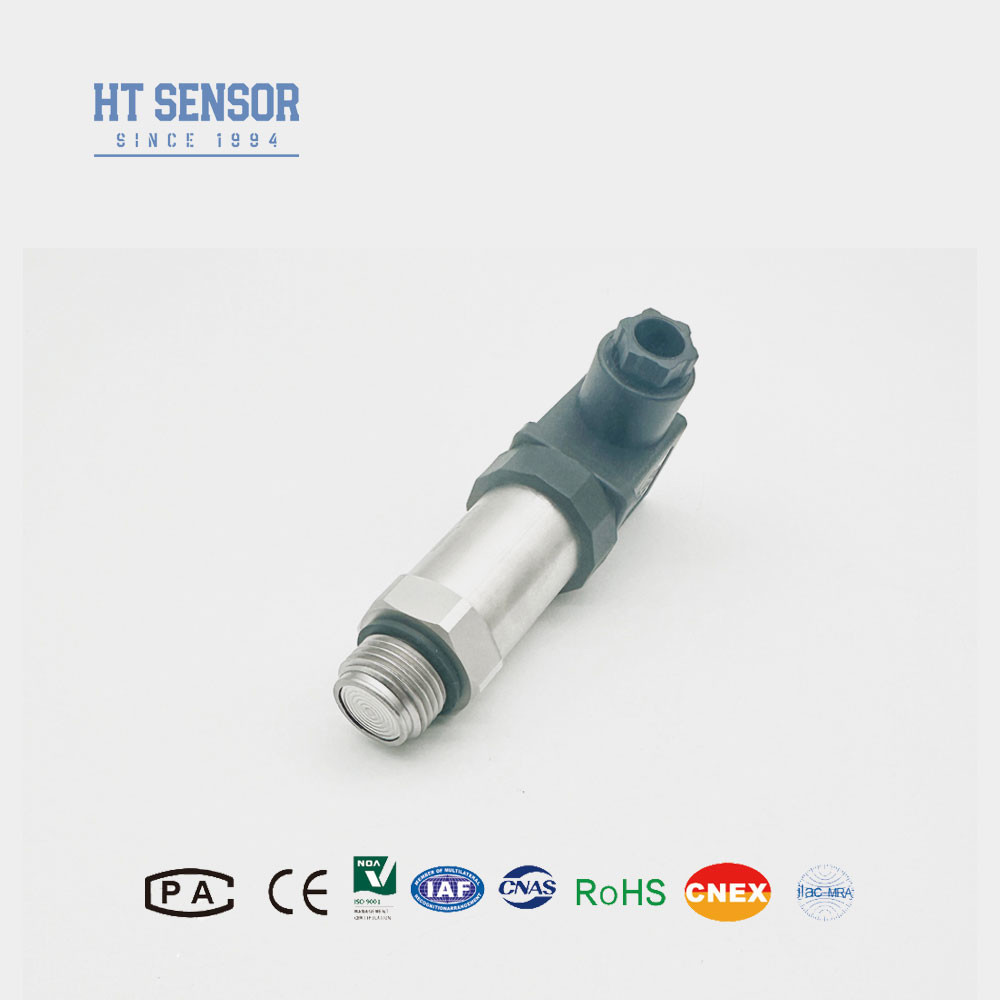

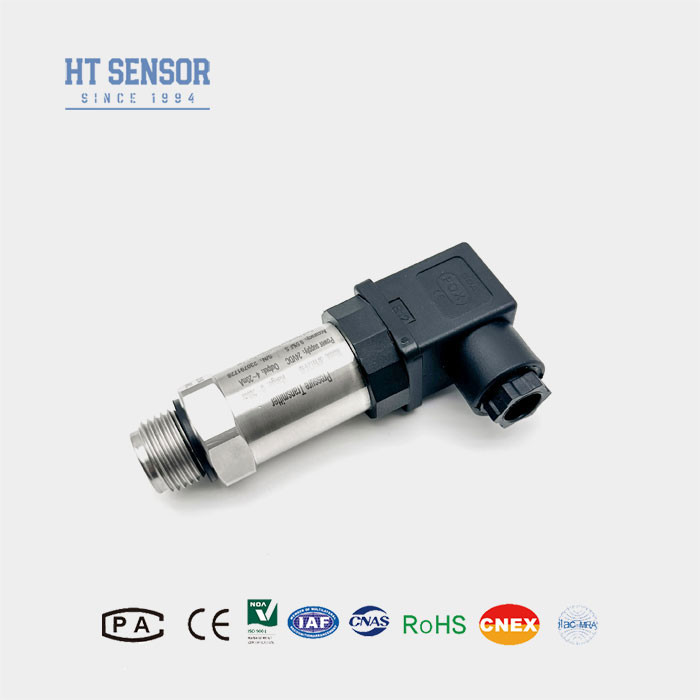

BPHT24حسگر فشار دیافراگم
معرفی فرستنده سنسور فشار صنعتی دیافراگم:
فرستنده فشار دیافراگم نوع BPHT24 از یک هسته روغن جدا کننده سیلیکون دیافراگم صفحه سری HT به عنوان عنصر اندازه گیری سیگنال استفاده می کند.تمام اجزای داخل یک محفظه فولاد ضد زنگ هستند، که سیگنال سنسور را به سیگنال ولتاژ یا جریان خروجی استاندارد مورد نیاز مشتری تبدیل می کند.
فرستنده فشار دیافراگم مسطح شامل یک اندازه گیری فشار و پایان جلو سیلیکون پخش شده است.دیافراگم شوینده قوی به طور خاص در انتهای اندازه گیری دیافراگم مسطح کشش سنج تضمین می کند که ذرات سخت در محیط اندازه گیری آن را آسیب نمی رسانداین فرستنده دارای ساختار فشرده، مقاومت در برابر خوردگی، مقاومت در برابر لرزش، مقاومت در برابر ضربه ذرات و طیف گسترده ای از جبران دما است.نوع جلو سیلیکون پخش شده شامل یک سیستم هسته سیلیکون پخش شده وارداتی است و از فناوری تنظیم و جبران دیجیتال برای اطمینان از عملکرد قابل اعتماد محصول و خروجی پایدار استفاده می کند.
ویژگی های محصولاز فرستنده سنسور فشار صنعتی دیافراگم فلش:
1گزینه های مختلف رابط فشار
2برای کاربردهای بهداشتی طراحی شده تا از مقیاس متوسط جلوگیری شود.
3دقت بالا با ساختار فولادی کاملاً ضد زنگ
4پاک کردنش آسونه
درخواست هااز سنسور فشار دیافراگم فلش:
1مناسب برای اندازه گیری گازهای غیر خوردنی و مایعات با 316L.
2برای حفاظت از محیط زیست و صنایع شیمیایی ایده آل است.
3در صنایع دریایی و هواپیمایی استفاده می شود
4مناسب برای استفاده در صنایع پزشکی، بیوفارماسیوتیک و بهداشت مواد غذایی است.
| پارامترهای عملکرداز دیافراگم فلش صنعتی فرستنده سنسور فشار |
| محدوده اندازه گیری |
0~10Kpa...~20MPa |
| نوع فشار |
فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار |
≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد |
±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز |
0.02٪ F.S. (معمول) 0.05٪ F.S. (حداکثر) |
| ثبات بلند مدت |
± 0.1%F.S/سال (معمول) ± 0.2%F.S/سال (حداکثر) |
| حرکت درجه حرارت نقطه صفر |
± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل |
± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| پاسخ فرکانسی |
2.4khz |
| دمای جبران |
0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار |
-20 تا 80 درجه |
| دمای ذخیره سازی |
-40 تا 120 درجه سانتیگراد |
| ارتعاش |
10g،55Hz ~ 2kHz |
| مواد مسکن |
304۳۱۶ لیتر |
| مواد دیافراگم |
316L |
| مقاومت عایق |
100MΩ 100VDC |
| درجه بندی ضد انفجار |
ex ia IIC T6 Ga
|
| درجه بندی حفاظت |
IP65 |
| مهر O-Ring |
لاستیک فلورو |
| وزن |
~0.25kg |
| سیگنال خروجی |
ولتاژ تغذیه |
نوع خروجی |
| 4 تا 20mA |
12 ~ 30VDC |
سیم 2/3/4 |
| 0~10/20mA |
3 سیم |
| 0/1 تا 5 ولت |
| 0/1 ~ 10 ولت |
| 0.5 تا 4.5 ولت |
5VDC |
| پروتکل ارتباطی RS485 |
3.6 ~ 30 ولت / باتری |
4 سیم |
1در هنگام انتخاب محصولات، لطفا اطمینان حاصل کنید که قسمت های تماس با محیط اندازه گیری سازگار هستند.
2لطفاً توجه داشته باشید که محصولات ضد انفجار در هنگام سفارش، سر نمایشگر دیجیتال را شامل نمی شوند.
3در صورت سفارش یک فرستنده با یک صفحه نمایش LCD یا LED، قدرت فرستنده نباید کمتر از 20VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می کنیم که کاربران دستگاه های ضدبرق را در محل نصب کنند و اطمینان از زمین گیری قابل اعتماد محصول و منبع برق داشته باشند.
5محدوده دمای کار نامی حلقه های O لاستیکی فلورین -20 °C تا 250 °C است. هنگامی که محصول در دمای پایین تر از -20 °C کار می کند، حلقه های O EPDM باید انتخاب شود.
6. کابل ها به طور پیش فرض شامل نمی شوند. در صورت لزوم، سه ماده برای انتخاب در دسترس هستند. مگر اینکه مشخص شود، مواد کابل پلی اتیلن می تواند استفاده شود.اگر به مواد مختلف کابل احتیاج داریدلطفاً در سفارشتون مشخص کنيد
7. اگر نیاز ویژه ای مانند لرزش قوی ، نیروی ضربه فوری ، تداخل الکترومغناطیسی یا فرکانس رادیویی قوی وجود داشته باشد ، لطفاً به ما اطلاع دهید و در سفارش خود مشخص کنید.
| راهنمای سفارشاز سنسور فشار دیافراگم فلش |
| BPHT24 |
فرستنده فشار |
| |
کد |
طرح ساخت و ساز |
| IX |
فرستنده فشار نمایش |
IIC/III |
صنعت عمومی/ فرستنده فشار صفحه نمایش |
| T |
فرستنده فشار مقاوم به دمای بالا |
|
|
| |
محدوده اندازه گیری |
0~35Kpa...~20MPa |
| (0-X) Kpa یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد |
| |
کد |
منبع برق |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
سایر |
| |
کد |
سیگنال خروجی |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
کد |
اتصال فشار |
| J1 |
M20×15 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
سایر |
| |
کد |
اتصال الکتریکی |
| B1 |
هیرشمن |
| B2 |
پلگ PG7 |
| B3 |
خروجی کابل مهر شده |
| B4 |
2088 پوشش صنعتی |
| B5 |
2088 پوشش صنعتی با صفحه نمایش |
| B6 |
سایر |
| |
کد |
نوع فشار |
| G |
فشار اندازه گیری |
| A |
فشار مطلق |
| S |
فشار مرجع مهر شده |
