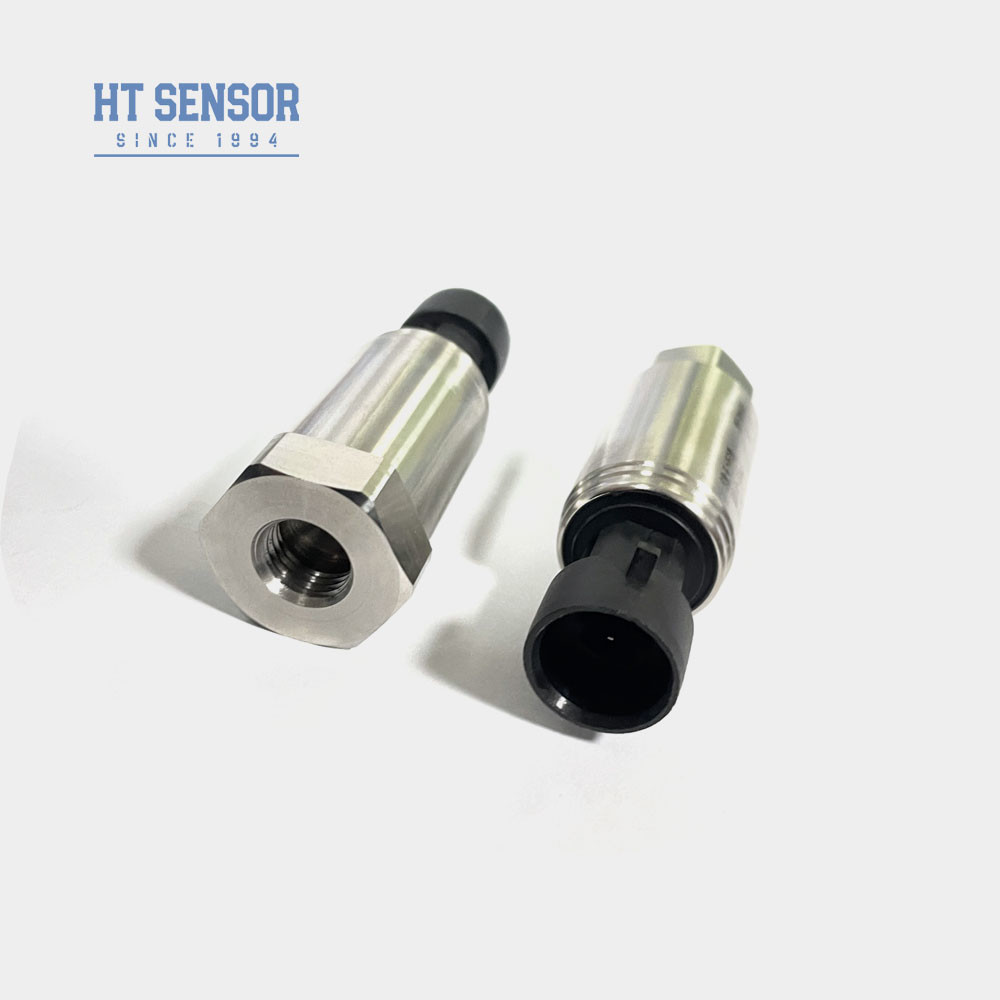

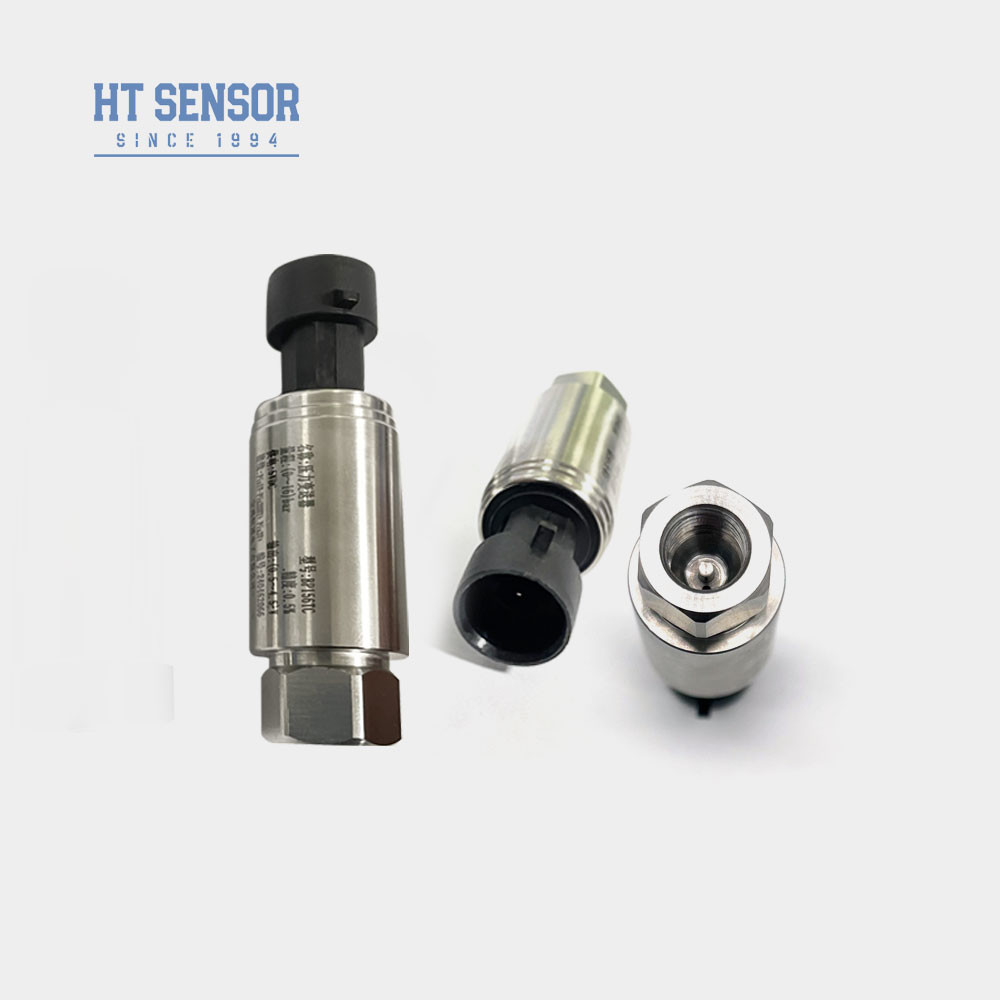

BP155 سنسور فشارترانسمیتر
معرفی سنسور فشار صنعتیفرستنده:
فرستنده سنسور فشار صنعتی کوچک BP155 یک فرستنده فشار مقرون به صرفه است که توسط شرکت ما عرضه شده است.با استفاده از یک هسته سنسور ساختار فیلم صاف و مدار تقویت کننده سفارشی شده، تصحیح خطی و جبران دما، می تواند نیازهای اندازه گیری فشار و کنترل را در شرایط مختلف محیط زیست برآورده کند.تمام پارامترها به شدت کنترل شده اند. کل محصول از طریق آزمایش دقیق و غربالگری پیری از اجزای، محصولات نیمه آماده و محصولات آماده، و محصول دارای ثبات خوب، ضد تداخل،توانایی ضد اضافه بار و ثبات بالا.
فرستنده فشار BP155 دارای محافظت قطب معکوس است، می تواند به طور پایدار و قابل اعتماد برای مدت طولانی کار کند و به طور گسترده ای در تهویه مطبوع، یخچال، کمپرسور، خط تولید خودکار،کنترل هیدرولیک پنوماتیک و زمینه های دیگر.
ویژگی های محصولازسنسور فشار صنعتیفرستنده:
1محدوده اندازه گیری گسترده، ساختار فولاد ضد زنگ، اشکال مختلف رابط فشار.
2طراحی کامپکت و سبک
درخواست هاازسنسور فشار صنعتیفرستنده:
1اندازه گیری فشار گازهای غیر خوردنی و مایعات با فولاد ضد زنگ 316L
2در صنایع دریایی و هواپیمایی استفاده می شود.
3استفاده می شود در سیستم های کنترل هیدرولیک و پنوماتیک.
| پارامترهای عملکردازسنسور فشار صنعتیفرستنده: |
| محدوده اندازه گیری |
0kPa ~ 10kPa...20MPa |
| نوع فشار |
فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار |
≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد |
±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز |
0.02٪ F.S. (معمول) 0.05٪ F.S. (حداکثر) |
| ثبات بلند مدت |
± 0.1%F.S/سال (معمول) ± 0.2%F.S/سال (حداکثر) |
| حرکت درجه حرارت نقطه صفر |
± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل |
± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| پاسخ فرکانسی |
2.4khz |
| دمای جبران |
0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار |
-20 تا 80 درجه |
| دمای ذخیره سازی |
-40 تا 120 درجه سانتیگراد |
| ارتعاش |
10g،55Hz ~ 2kHz |
| مواد مسکن |
304۳۱۶ لیتر |
| مواد دیافراگم |
316L |
| مقاومت عایق |
100MΩ 100VDC |
| درجه بندی حفاظت |
IP65 |
| وزن |
~0.25kg |
| سیگنال خروجی |
ولتاژ تغذیه |
نوع خروجی |
| 4 تا 20mA |
12 ~ 30VDC |
سیم 2/3/4 |
| 0~10/20mA |
3 سیم |
| 0/1 تا 5 ولت |
| 0/1 ~ 10 ولت |
| 0.5 تا 4.5 ولت |
5VDC |
1هنگام انتخاب یک محصول، اطمینان حاصل کنید که رسانه با مایع فرآیند در تماس با محصول مورد آزمایش سازگار است.
2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار با صفحه نمایش دیجیتال همراه نیستند.
3. هنگام سفارش یک فرستنده با یک صفحه نمایش LCD یا LED، اطمینان حاصل کنید که منبع برق فرستنده حداقل 20VDC است.
4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که دستگاه های حفاظت از صاعقه را در محل نصب کنید و اطمینان حاصل کنید که محصول با منبع برق مناسب است.
5محدوده دمای کار نامی حلقه های O لاستیکی فلورین -20 °C ~ 250 °C است. اگر دمای کار محصول کمتر از -20 °C باشد، حلقه های O EPDM باید به جای آن انتخاب شود.
6به طور پیش فرض، کابل ها بدون پلاگ و خطوط کابل، با طول 1.5 متر و سه گزینه مواد در دسترس برای انتخاب فراهم می شود.از مواد کابل پلی اتیلن استفاده خواهد شد.اگر مواد مختلف کابل مورد نیاز است، لطفا آن را در فرم سفارش مشخص کنید.
7در صورت نیاز ویژه ای مانند لرزش شدید، شوک ناگهانی یا تداخل الکترومغناطیسی یا RF شدید، لطفاً ما را مطلع کنید و در فرم سفارش خود ذکر کنید.
| راهنمای سفارش |
| BP15X |
فرستنده فشار آنالوگ |
| |
کد |
طرح ساخت و ساز |
| 5 |
پلگ پیکارد |
6 |
کابل خروجی مستقیم مهر و موم شده 1.5 متر |
| 7 |
کانکتور مینی هیرشمن |
8 |
کانکتور بزرگ هیرشمن |
| |
محدوده اندازه گیری |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد |
| |
کد |
منبع برق |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
سایر |
| |
کد |
سیگنال خروجی |
|
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
کد |
اتصال فشار |
| J1 |
M20×15 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
سایر ((¢50.4 فلنج) |
| |
کد |
اتصال الکتریکی |
| B1 |
هیرشمن |
| B2 |
PG7 |
| B3 |
کابل بسته شده خروجی 1.5 متر |
| B4 |
سایر |
| |
کد |
نوع فشار |
| G |
فشار اندازه گیری |
| A |
فشار مطلق |
| S |
فشار مرجع مهر شده |
