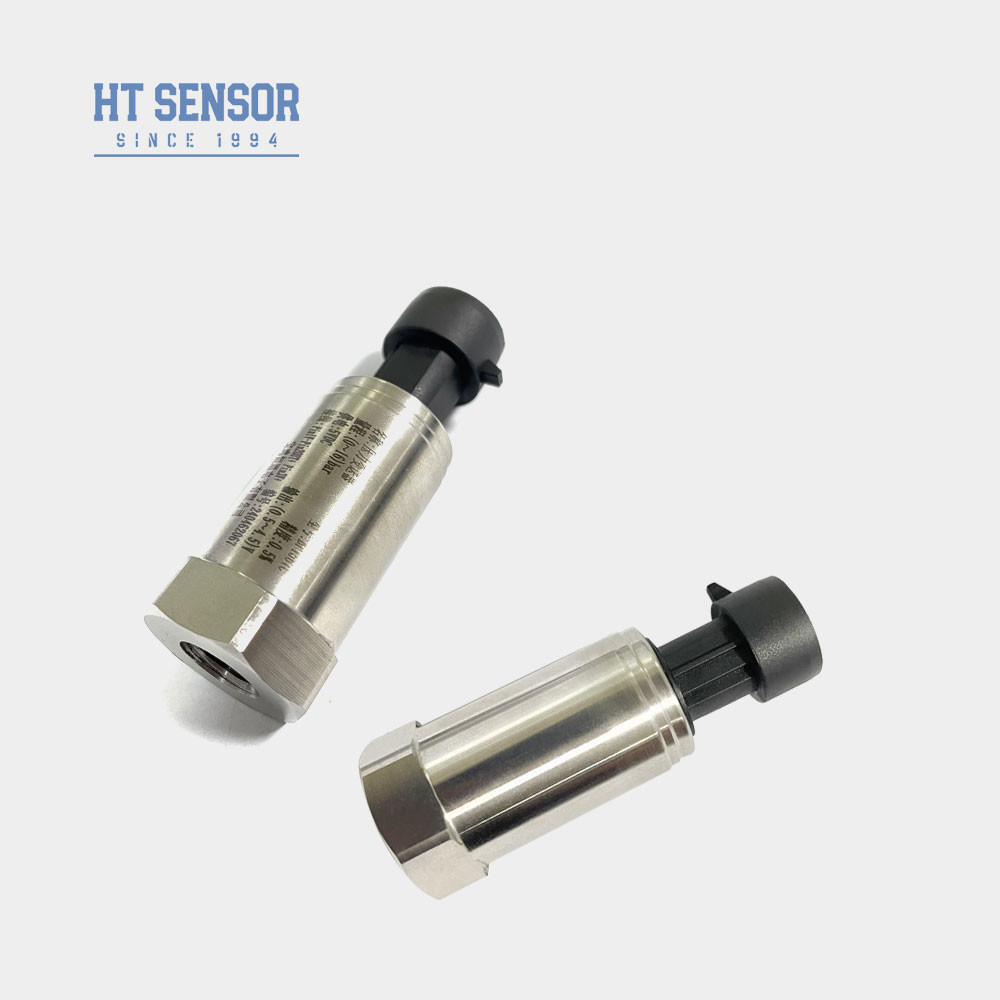

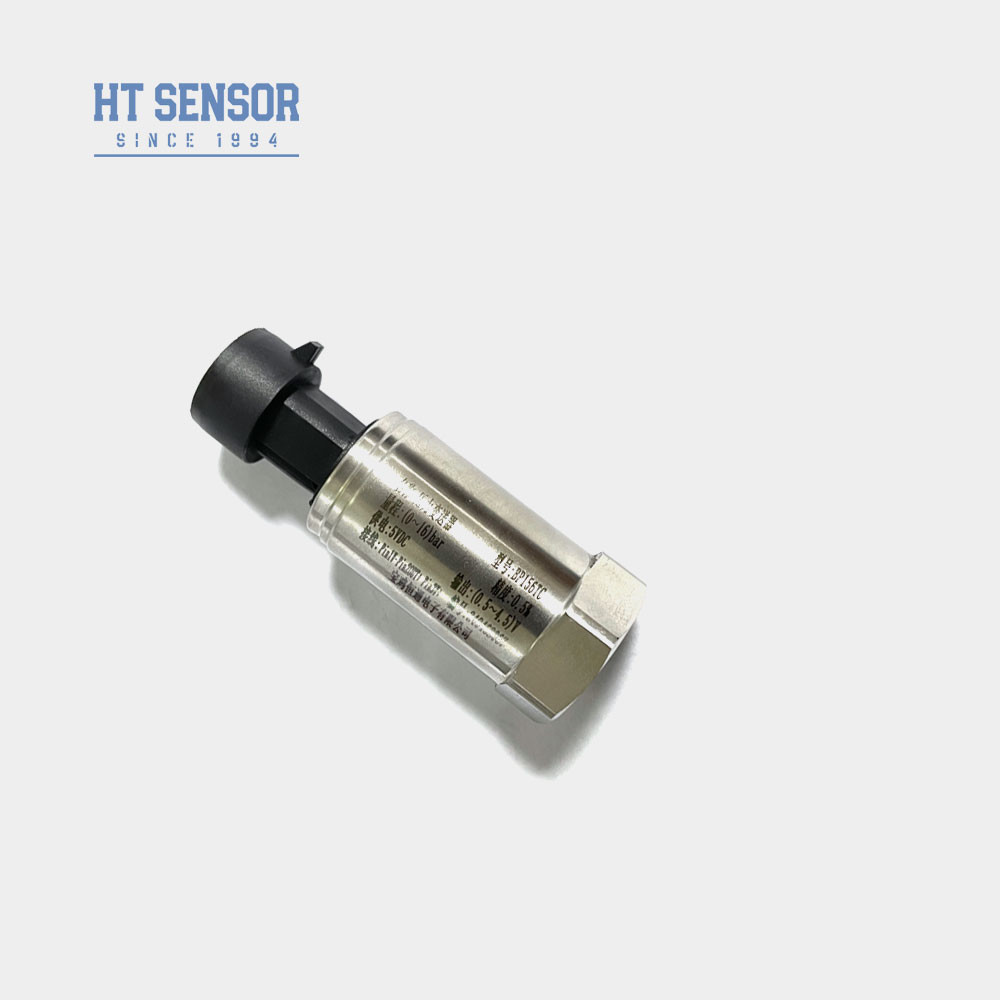

BP156 انتقال دهنده فشار
معرفی سنسور فرستنده فشار:
سنسور فشار فرستنده کوچک BP156 یک محصول مقرون به صرفه است که به طور خاص برای کمپرسورهای هوا و تجهیزات خنک کننده طراحی شده است.این شامل تکنولوژی پیشرفته است و مجهز به یک مدار فرستنده با عملکرد بالا است که به طور مستقل توسط شرکت ما توسعه یافته استاین فرستنده با اندازه فشرده، مقاومت قوی در برابر رطوبت و قابلیت های ممتاز ضد تداخل الکترومغناطیسی مشخص می شود.این محصول تحت آزمایش دقیق و انتخاب پیری اجزای آن قرار گرفته است، محصولات نیمه آماده و کالاهای آماده برای اطمینان از عملکرد پایدار و قابل اعتماد.
ویژگی های محصولاز سنسور فرستنده فشار:
1محدوده اندازه گیری گسترده، ساختار فولاد ضد زنگ، اشکال مختلف رابط فشار.
2طراحی کامپکت و سبک
درخواست هااز سنسور فرستنده فشار:
1اندازه گیری فشار گازهای غیر خوردنی و مایعات با فولاد ضد زنگ 316L
2در صنایع دریایی و هواپیمایی استفاده می شود.
3استفاده می شود در سیستم های کنترل هیدرولیک و پنوماتیک.
| پارامترهای عملکرداز سنسور فرستنده فشار: |
| محدوده اندازه گیری |
0kPa ~ 10kPa...20MPa |
| نوع فشار |
فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار |
≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد |
±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز |
0.02٪ F.S. (معمول) 0.05٪ F.S. (حداکثر) |
| ثبات بلند مدت |
± 0.1%F.S/سال (معمول) ± 0.2%F.S/سال (حداکثر) |
| حرکت درجه حرارت نقطه صفر |
± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل |
± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| پاسخ فرکانسی |
2.4khz |
| دمای جبران |
0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار |
-20 تا 80 درجه |
| دمای ذخیره سازی |
-40 تا 120 درجه سانتیگراد |
| ارتعاش |
10g،55Hz ~ 2kHz |
| مواد مسکن |
304۳۱۶ لیتر |
| مواد دیافراگم |
316L |
| مقاومت عایق |
100MΩ 100VDC |
| درجه بندی حفاظت |
IP65 |
| وزن |
~0.25kg |
| سیگنال خروجی |
ولتاژ تغذیه |
نوع خروجی |
| 4 تا 20mA |
12 ~ 30VDC |
سیم 2/3/4 |
| 0~10/20mA |
3 سیم |
| 0/1 تا 5 ولت |
| 0/1 ~ 10 ولت |
| 0.5 تا 4.5 ولت |
5VDC |
1هنگام انتخاب یک محصول، اطمینان حاصل کنید که رسانه با مایع فرآیند در تماس با محصول مورد آزمایش سازگار است.
2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار با صفحه نمایش دیجیتال همراه نیستند.
3. هنگام سفارش یک فرستنده با یک صفحه نمایش LCD یا LED، اطمینان حاصل کنید که منبع برق فرستنده حداقل 20VDC است.
4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که دستگاه های حفاظت از صاعقه را در محل نصب کنید و اطمینان حاصل کنید که محصول با منبع برق مناسب است.
5محدوده دمای کار نامی حلقه های O لاستیکی فلورین -20 °C ~ 250 °C است. اگر دمای کار محصول کمتر از -20 °C باشد، حلقه های O EPDM باید به جای آن انتخاب شود.
6به طور پیش فرض، کابل ها بدون پلاگ و خطوط کابل، با طول 1.5 متر و سه گزینه مواد در دسترس برای انتخاب فراهم می شود.از مواد کابل پلی اتیلن استفاده خواهد شد.اگر مواد مختلف کابل مورد نیاز است، لطفا آن را در فرم سفارش مشخص کنید.
7در صورت نیاز ویژه ای مانند لرزش شدید، شوک ناگهانی یا تداخل الکترومغناطیسی یا RF شدید، لطفاً ما را مطلع کنید و در فرم سفارش خود ذکر کنید.
| راهنمای سفارش |
| BP15X |
فرستنده فشار آنالوگ |
| |
کد |
طرح ساخت و ساز |
| 5 |
پلگ پیکارد |
6 |
کابل خروجی مستقیم مهر و موم شده 1.5 متر |
| 7 |
کانکتور مینی هیرشمن |
8 |
کانکتور بزرگ هیرشمن |
| |
محدوده اندازه گیری |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد |
| |
کد |
منبع برق |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
سایر |
| |
کد |
سیگنال خروجی |
|
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
کد |
اتصال فشار |
| J1 |
M20×15 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
سایر ((¢50.4 فلنج) |
| |
کد |
اتصال الکتریکی |
| B1 |
هیرشمن |
| B2 |
PG7 |
| B3 |
کابل بسته شده خروجی 1.5 متر |
| B4 |
سایر |
| |
کد |
نوع فشار |
| G |
فشار اندازه گیری |
| A |
فشار مطلق |
| S |
فشار مرجع مهر شده |
سوالات متداول:
س1: شما شرکت تولیدی هستید؟
A1: ما تولید کننده با بیش از 29 سال تجربه هستیم.
Q2:تولید سفارشی
A2: ما خدمات OEM و طراحی سفارشی را ارائه می دهیم.
Q3:ضمانت کیفیت
A3: محصولات ما دارای گارانتی 12 تا 18 ماه محدود از تاریخ ارسال به خریدار اصلی هستند. Hengtong محصولات معیوب را به صورت رایگان جایگزین یا تعمیر می کند.اين گارانتي بر هيچ واحدي که اصلاح شده اعمال نمي شودسوءاستفاده شده، نادیده گرفته شده.
Q4:حمل و بسته بندی
A4: محصولات به طور کلی توسط اکسپرس بین المللی از جمله UPS،FedEx،DHL و INT برای حمل و نقل از پیش پرداخت شده ارسال می شوند، همچنین می توانید از حساب حمل و نقل خود برای جمع آوری استفاده کنید، بسته بندی صادرات استاندارد،از جمله گواهینامه بازرسی.
Q5: با ما تماس بگیرید
A5: ما یک تیم فروش فعال و با تجربه برای خدمت به شما در مورد سوال فنی و مسئله تجاری داریم. فقط برای ما پیام بگذارید یا روی سرویس آنلاین کلیک کنید.
