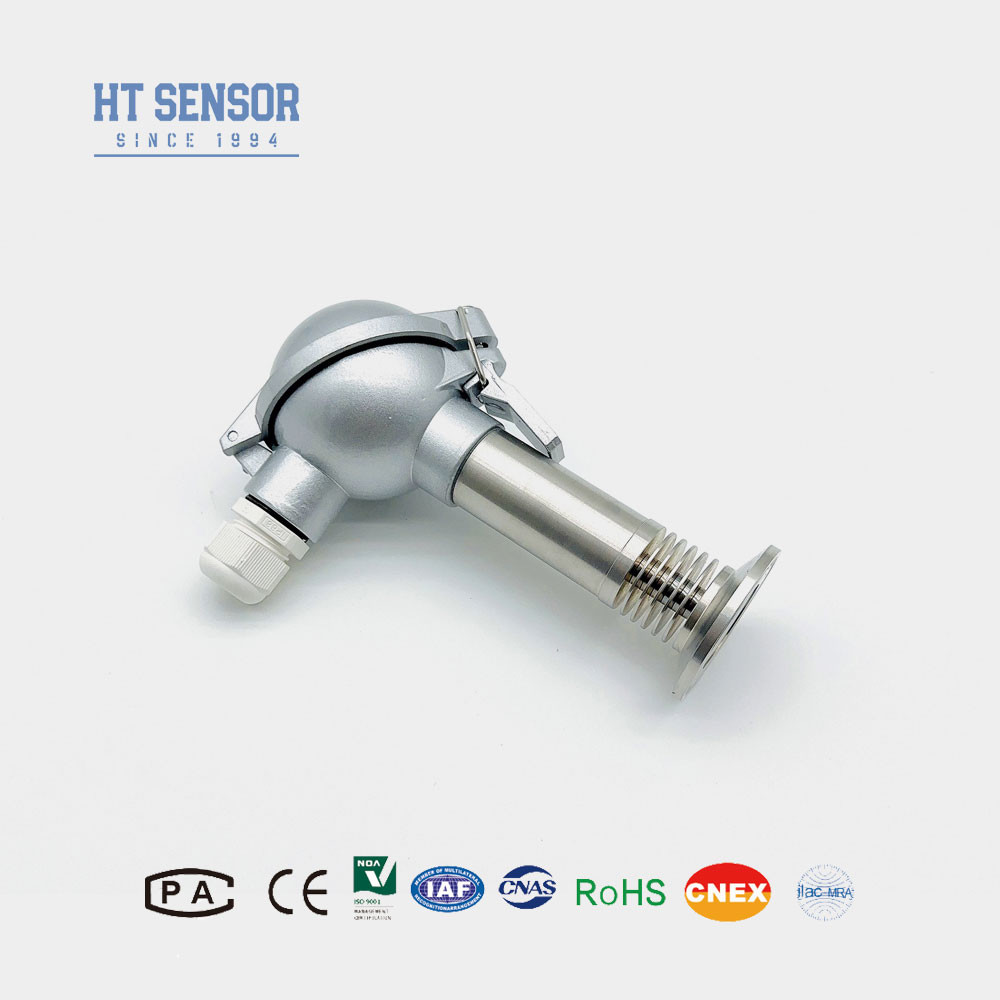

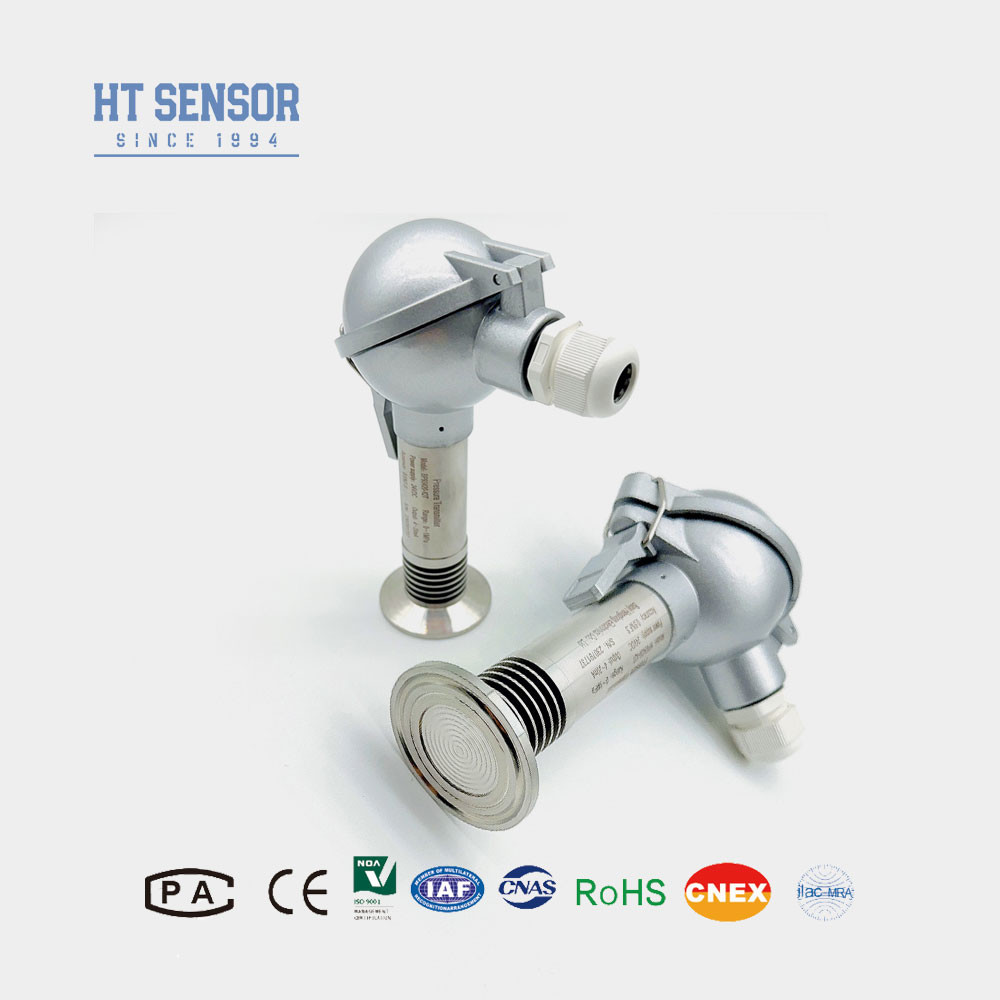

حسگر فشار فرستنده BP93420-IQT
معرفی سنسور فشار دیافراگم:
فرستنده فشار دیافراگم فشرده BP93420-IQTسنسورآزمایش های سختگیرانه ای در مورد پارامترهای مختلف انجام شده است که عملکرد پایدار و قابل اعتماد را تضمین می کند.دیافراگم بزرگ آن به طور موثر مانع از انسداد سوراخ فشار به دلیل کریستالیزاسیون متوسط می شوداز مواد وارداتی و تکنولوژی جداسازی دیافراگم استفاده می شود.بدون سوراخ فشار سنج در سر آزمایش برای جلوگیری از انسداد رسانه غیر چسبناک در طول اندازه گیریاین طراحی ساختار یکپارچه برای اندازه گیری و کنترل فشار در کاربردهایی که شامل پوشش های شیمیایی، رنگ، گل، آسفالت، نفت خام و سایر رسانه های چسبنده است، ایده آل است.
| پارامترهای عملکرداز سنسور فشار فرستنده دیافراگم: |
| محدوده اندازه گیری |
-100kPa... 0kPa ~ 35kPa... 3.5MPa |
| نوع فشار |
فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار |
≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد |
±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار |
≤0.1%FS |
| هیسترز |
≤0.1%FS |
| ثبات بلند مدت |
± 0.1%F.S/سال ((معمولا) ± 0.2%F.S/سال ((حداکثر) |
| حرکت درجه حرارت نقطه صفر |
± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل |
± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| پاسخ فرکانسی |
2.4khz |
| دمای جبران |
0-70oC ((تخصیص پذیر) |
| دمای کار |
-20 تا 80 درجه |
| دمای ذخیره سازی |
-40 تا 120 درجه سانتیگراد |
| ارتعاش |
10g،55Hz ~ 2kHz |
| مواد مسکن |
304۳۱۶ لیتر |
| مواد دیافراگم |
316L |
| مقاومت عایق |
100MΩ 100VDC |
| درجه بندی ضد انفجار |
ex ia IIC T6 Ga |
| درجه بندی حفاظت |
IP65 |
| وزن |
~0.5kg |
ویژگی های محصولاز سنسور فشار فرستنده دیافراگم:
1. محدوده اندازه گیری گسترده، گزینه های مختلف رابط فشار
2. گزینه های سیگنال خروجی متنوع
3صفر و مقیاس کامل قابل تنظیم
4. دقت بالا، اتصال های فرعی متعدد
درخواست هااز سنسور فشار فرستنده دیافراگم:
1مناسب برای اندازه گیری گازهای غیر خوردنی و مایعات با 316L
2صنایع پزشکی، بیوفارماسیوتیک و بهداشت مواد غذایی برای پردازش استریل
3استفاده می شود در صنایع کاغذ و شیمیایی، و همچنین برای سطح فاضلاب و نوشیدنی می تواند فشار اندازه گیری مناسب برای سیستم های کنترل هیدرولیک و پنوماتیک
| سیگنال خروجی |
ولتاژ تغذیه |
نوع خروجی |
| 4 تا 20mA |
12 ~ 30VDC |
دو سیم |
1هنگام انتخاب یک محصول، اطمینان حاصل کنید که رسانه با قسمت تماس محصول تحت آزمایش سازگار است.
2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل نمایشگرهای دیجیتال نیستند.
3برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که دستگاه های حفاظت از صاعقه را در محل نصب کنید و اطمینان حاصل کنید که محصول و منبع برق به طور قابل اعتماد زمین گرفته شده است.
4. بدون کابل به صورت پیش فرض، در صورت لزوم سه ماده برای انتخاب وجود دارد. مگر اینکه در غیر این صورت مشخص شود، مواد کابل پلی اتیلن می تواند استفاده شود. اگر به یک ماده کابل متفاوت نیاز دارید،لطفا در فرم سفارش مشخص کنید.
5در صورت الزامات خاص مانند لرزش قوی، نیروی ضربه فوری، تداخل الکترومغناطیسی یا RF قوی، لطفاً به ما اطلاع دهید و در سفارش ذکر کنید.
| راهنمای سفارش سنسور فشار دیافراگم |
| BP93420XX |
فرستنده فشار |
| |
کد |
طرح ساخت و ساز |
| IB |
انتقال دهنده فشار عمومی |
IX |
فرستنده فشار نمایش |
| IE |
فرستنده فشار هواپیمایی مقاوم به ضربه |
IIC/III |
صنعت عمومی/ فرستنده فشار صفحه نمایش |
| اگر |
فرستنده فشار ضد رطوبت |
IIE/IIIE |
انتقال دهنده فشار عمومی/نمایشگر |
| IN |
فرستنده فشار اختصاصی تهویه مطبوع |
|
|
| IC |
فرستنده فشار درجه حرارت بالا |
|
|
| IQ1/IQ2 |
دیافراگم بزرگ / فرستنده فشار دمای بالا |
|
|
| |
محدوده اندازه گیری |
-100kPa... 0kPa~ 35kPa...3.5MPa |
| (0-X) Kpa یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد |
| |
کد |
منبع برق |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
سایر |
| |
کد |
سیگنال خروجی |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
کد |
اتصال فشار |
| J1 |
M20×15 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
سایر |
| |
کد |
اتصال الکتریکی |
| B1 |
هیرشمن |
| B2 |
پلگ PG7 |
| B3 |
خروجی کابل مهر شده |
| B4 |
2088 پوشش صنعتی |
| B5 |
2088 پوشش صنعتی با صفحه نمایش |
| B6 |
سایر |
| |
کد |
نوع فشار |
| G |
فشار اندازه گیری |
| A |
فشار مطلق |
| S |
فشار مرجع مهر شده |
سوالات متداول:
1س: ویژگی های فرستنده های سنسور فشار شما چیست؟
A: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را متناسب با نیازهای خاص خود طراحی کنند. ما خدمات OEM و ODM را ارائه می دهیم.
3سوال: ظرفیت تولیدی شما چقدر است؟
ج: امکانات تولیدی ما می تواند تا 30،000 فرستنده سنسور فشار در ماه تولید کند، بنابراین ما کاملا قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم.توصیه می شود که با تیم فروش ما از قبل تماس بگیرید تا برنامه ریزی تولید و تحویل بدون مشکل را تضمین کنید.
4. س: زمان تحویل معمول چیست؟
A: 5 ~ 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشد.
5س: قیمت محصولات چطوره؟ تخفیف هست؟
ج: قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلند مدت.
6. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
A: زمان گارانتی ما 24 ماه پس از ارسال است، و پس از فروش ما با سوالات شما در 24 ساعت پاسخ خواهد داد، آموزش از راه دور توسط شبکه PC همیشه در دسترس است.
