حسگر فرستنده فشار سری HT برای اندازه گیری های ثابت
Product Details
| شماره شماره: | BP93420-IB | قدرت: | 5VDC /12-32VDC |
|---|---|---|---|
| خروجی: | 0.5-4.5V 4-20mA 0-10v و غیره | ثبات دراز مدت: | +-0.15%F.S/سال ((نوع) |
| مواد مسکن: | 316L. یا 304SS | نوع فشار: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| نخ: | M20*1.5 / G1/2 یا OEM | اندازه گیری محیط: | هوا. روغن آب |
| درجه دقت: | <i>0.5%.</i> <b>0.5 درصد</b> <i>0.25%</i> <b>0.25٪</b> | دامنه فشار: | -100kpa~0-10KPa...100MPa |
| برجسته کردن |
سنسور فرستنده فشار سیلیکون منتشر شده,حسگر فشار فرستنده BP93420IB,اندازه گیری های ثابت سنسور فرستنده فشار,BP93420IB Pressure Transmitter Sensor,Consistent Measurements Pressure Transmitter Sensor |
||
Product Description

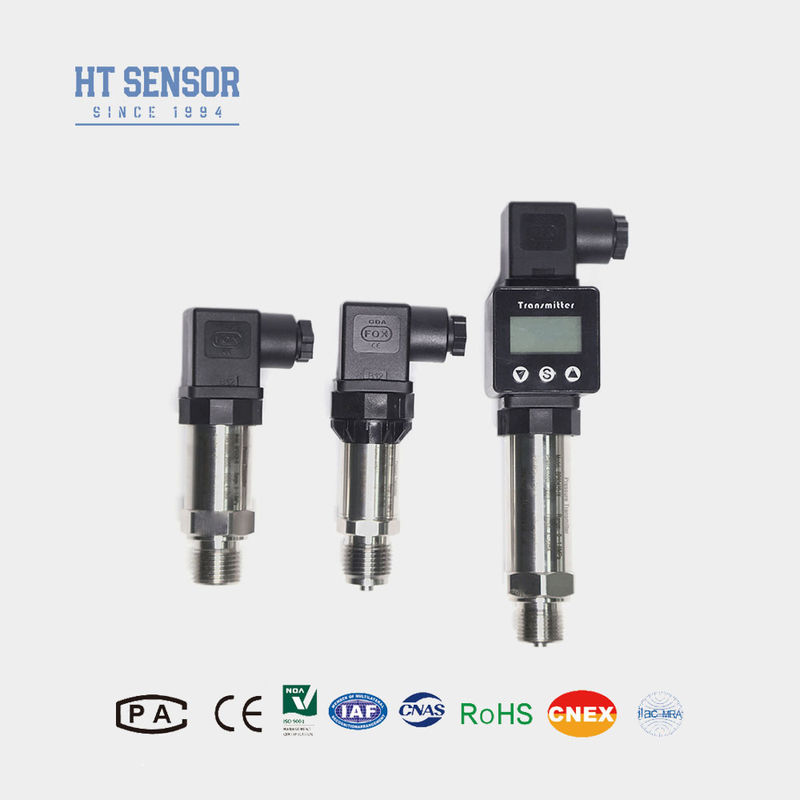

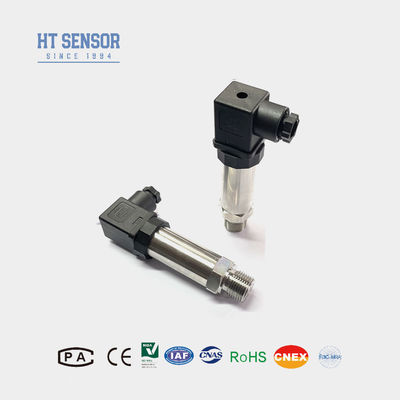

حسگر فرستنده فشار سری HT برای اندازه گیری های ثابت
حسگر فشار BP93420IB
معرفی سنسور فرستنده فشار:
سنسور BP93420IB Pressure Transmitter یک دستگاه اندازه گیری است که فشار مایع، گاز یا بخار را تشخیص می دهد و آن را به یک خروجی الکتریکی استاندارد تبدیل می کند.آن را از طریق یک سنسور فشار ساخته شده در تشخیص تغییرات فشار، تبدیل مقدار فیزیکی فشار به یک سیگنال الکتریکی مربوطه، مانند 4-20mA، 0-5V یا سیگنال های دیجیتال.
فرستنده فشار از فیلم عایق، سنسور و مدار الکترونیکی تشکیل شده است. هنگامی که رسانه فشار بر فیلم عایق عمل می کند، فیلم عایق کمی تغییر شکل می یابد.تغییر شکل توسط سنسور تشخیص داده می شود و به سیگنال الکتریکی مربوطه تبدیل می شودمدار الکترونیکی سیگنال الکتریکی را تقویت و اصلاح می کند و در نهایت سیگنال استاندارد جریان / ولتاژ / دیجیتال را تولید می کند.
| پارامترهای عملکرد سنسور فرستنده فشار | |
| محدوده اندازه گیری | -100kPa... 0kPa ~ 10kPa... 100MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار | 0.1%FS |
| هیسترز | 0.1%FS |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمولا) ± 0.2%F.S/سال ((حداکثر) |
| حرکت درجه حرارت نقطه صفر | ± 0.03%F.S/oC ((≤100KPa) ± 0.02%F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ± 0.03%F.S/oC ((≤100KPa) ± 0.02%F.S/oC ((>100KPa) |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | ex ia IIC T6 Ga |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.25kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC |
ویژگی های محصولاز سنسور فرستنده فشار:
- فرستنده فشار دارای طیف گسترده ای از اندازه گیری، یک ساختار فولاد ضد زنگ با دوام و گزینه های مختلف رابط فشار برای پاسخگویی به نیازهای کاربردی مختلف است.
- طراحی فشرده و سبک آن اجازه می دهد تا نصب و ادغام آسان در محیط های محدود فضا باشد.
- با دقت بالا و ساختاری کاملاً از فولاد ضد زنگ، این فرستنده فشار اندازه گیری دقیق و قابل اعتماد فشار را تضمین می کند.
- علاوه بر این، این گزینه را برای اضافه کردن یک صفحه نمایش LED یا LCD برای نظارت و نمایش فشار مناسب در محل ارائه می دهد.
درخواست هااز سنسور فرستنده فشار:
- فرستنده های فشار به طور گسترده ای در صنایع مختلف مانند پتروشیمی، فلزات سازی، برق، هوافضا، حفاظت از محیط زیست و زمینه های دیگر استفاده می شوند.
- آنها برای نظارت بر فشار لوله ها، ظروف، مخازن ذخیره سازی و سایر تجهیزات برای اطمینان از یک فرآیند تولید ایمن و قابل اعتماد استفاده می شوند.فرستنده های فشار نیز در زمینه های تحقیقاتی علمی مانند هواشناسی و هیدرولوژی استفاده می شوند.
| دستور دادن نوک های سنسور فرستنده فشار |
1هنگام انتخاب محصول، لطفاً اطمینان حاصل کنید که محیط آزمایش شده با قسمت تماس محصول سازگار است.
2هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل سر نمایش دیجیتال نیستند.
3در صورت سفارش با LCD یا LED صفحه نمایش سر از ترانسدوسر، قدرت فرستنده نباید کمتر از 20 VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول،توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد به زمین متصل شده اند..
5محدوده دمای کار نامی حلقه O لاستیک فلورین -20 °C ~ 250 °C است. هنگامی که دمای کار محصول کمتر از -20 °C است، حلقه مهر و موم نوع EPDM باید انتخاب شود.
6محصول پیش فرض بدون کابل است، در صورت لزوم، لطفا با کارکنان فروش ارتباط برقرار کنید. سه ماده برای انتخاب وجود دارد.بدون دستورالعمل های خاص از کابل یا مواد کابل پلی اتیلن استفاده نکنید..اگر شما نیاز به یک ماده کابل متفاوت، لطفا آن را در سفارش نشان می دهد.
7در صورت لرزش شدید، نیروی ضربه فوری، تداخل الکترومغناطیسی یا فرکانس رادیویی قوی و سایر الزامات خاص، لطفاً به شرکت ما اطلاع دهید و در سفارش نشان دهید.
| راهنمای سفارش سنسور فرستنده فشار | ||||||||
| BP93420XX | فرستنده فشار | |||||||
| کد | طرح ساخت و ساز | |||||||
| IB | انتقال دهنده فشار عمومی | IX | فرستنده فشار نمایش | |||||
| IE | فرستنده فشار هواپیمایی مقاوم به ضربه | IIC/III | صنعت عمومی/ فرستنده فشار صفحه نمایش | |||||
| اگر | فرستنده فشار ضد رطوبت | IIE/IIIE | انتقال دهنده فشار عمومی/نمایشگر | |||||
| IN | فرستنده فشار اختصاصی تهویه مطبوع | |||||||
| IC | فرستنده فشار درجه حرارت بالا | |||||||
| IQ1/IQ2 | دیافراگم بزرگ / فرستنده فشار دمای بالا | |||||||
| محدوده اندازه گیری | -0.1. . .0~001...100MPa | |||||||
| (0-X) Kpa یا MPa | X: محدوده اندازه گیری واقعی را نشان می دهد | |||||||
| کد | منبع برق | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | سایر | |||||||
| کد | سیگنال خروجی | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| کد | اتصال فشار | |||||||
| J1 | M20×15 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | سایر | |||||||
| کد | اتصال الکتریکی | |||||||
| B1 | هیرشمن | |||||||
| B2 | پلگ PG7 | |||||||
| B3 | خروجی کابل مهر شده | |||||||
| B4 | 2088 پوشش صنعتی | |||||||
| B5 | 2088 پوشش صنعتی با صفحه نمایش | |||||||
| B6 | سایر | |||||||
| کد | نوع فشار | |||||||
| G | فشار اندازه گیری | |||||||
| A | فشار مطلق | |||||||
| S | فشار مرجع مهر شده | |||||||
سوالات متداول:
1س: ویژگی های فرستنده های سنسور فشار شما چیست؟
A: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را برای پاسخگویی به نیازهای خاص سفارشی کنند. ما خدمات OEM و ODM را ارائه می دهیم.
3سوال: ظرفیت تولیدی شما چقدر است؟
الف: امکانات تولیدی ما می تواند تا 30،000 فرستنده سنسور فشار در ماه تولید کند، بنابراین ما کاملا قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم.توصیه می شود که با تیم فروش ما از قبل تماس بگیرید تا برنامه ریزی تولید و تحویل بدون مشکل را تضمین کنید.
4. س: زمان تحویل معمول چیست؟
A: 5 ~ 8 روز کاری برای مدل های استاندارد. محصولات سفارشی ممکن است متفاوت باشد.
5س: قیمت محصولات چطوره؟ تخفیف هست؟
ج: قیمت رقابتی با تخفیف برای سفارشات عمده یا شرکای بلند مدت.
6. س: ضمانت محصولات شما چیست؟ و خدمات پس از فروش؟
الف:محصولات ما دارای گارانتی 12 تا 18 ماه محدود از تاریخ ارسال به خریدار اصلی هستند. Hengtong محصولات معیوب را به صورت رایگان جایگزین یا تعمیر می کند.اين گارانتي بر هيچ واحدي که اصلاح شده اعمال نمي شودسوءاستفاده شده، نادیده گرفته شده.
