حسگر فشار فرستنده BP93420IC
معرفی سنسور فرستنده فشار:

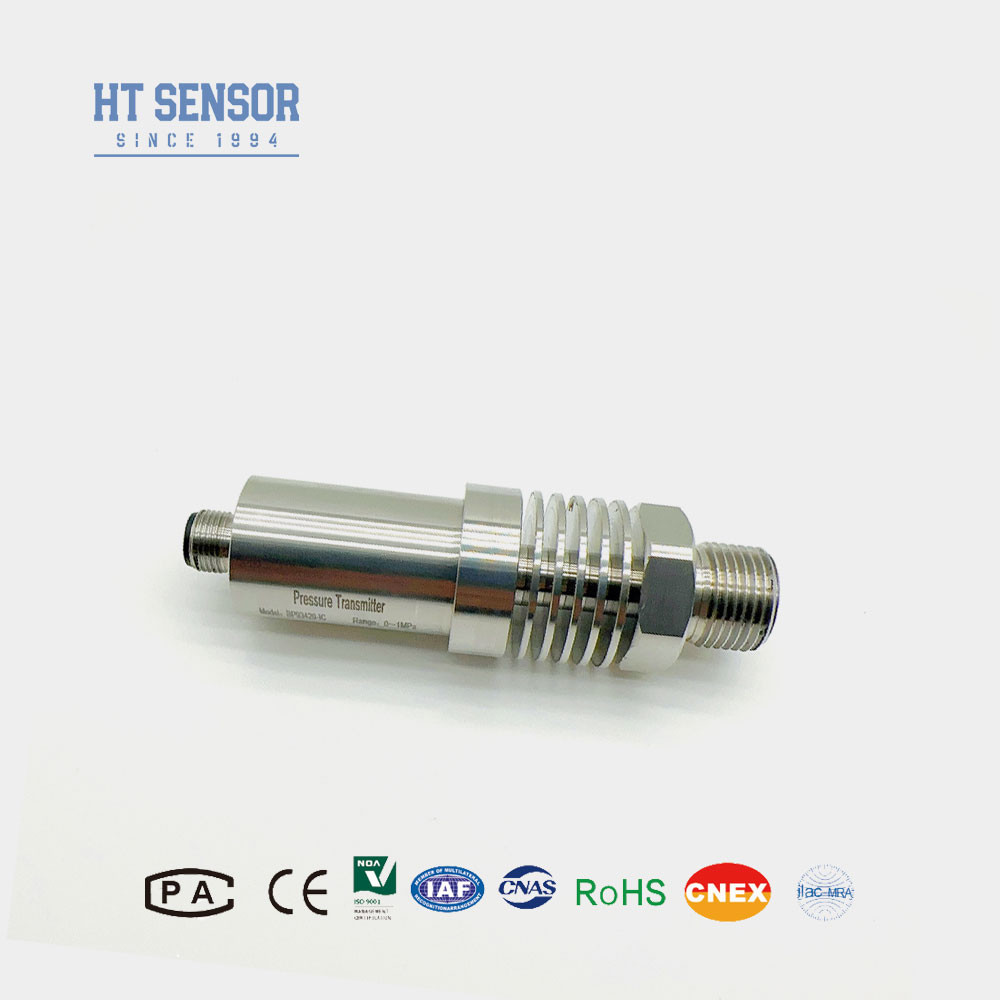

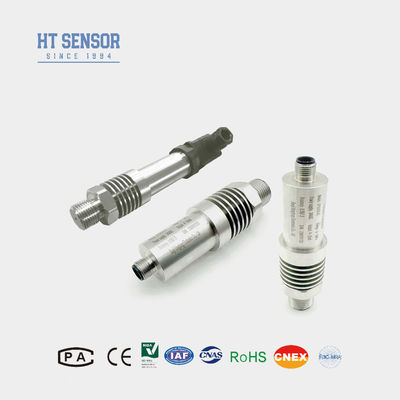

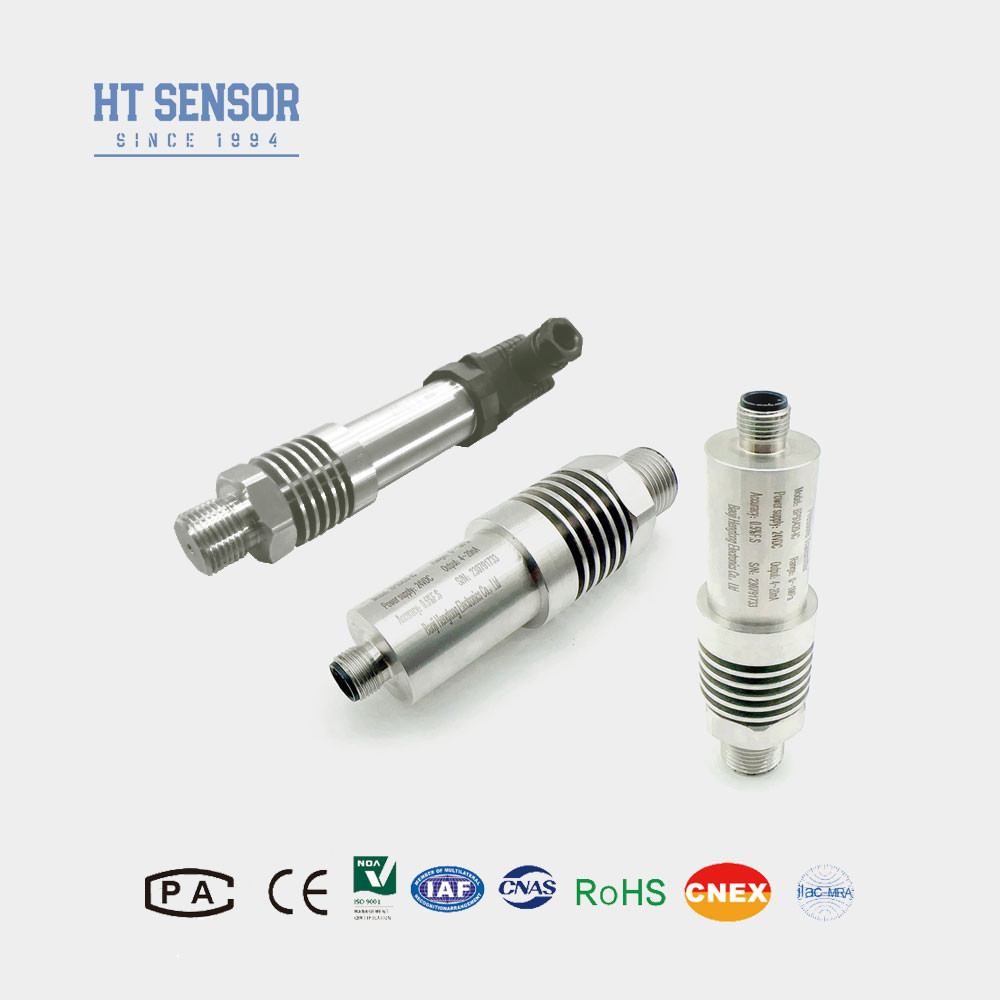

BP93420-IC یک سنسور فشار درجه حرارت بالا است که از هسته ای پر از روغن جدا کننده فشار سیلیکون سری HT19 به عنوان عنصر اندازه گیری اصلی استفاده می کند.یک دستگاه تبعید گرما به انتهای جلو اضافه شده است برای خنک کردن شدید رسانه ای که با سنسور در تماس استاین طراحی خاص آن را برای محیط های با دمای بالا مناسب می کند و آن را برای کاربردهایی که شامل نوسانات دمایی یا کار در شرایط بالاتر است، ایده آل می کند.این به طور گسترده ای در فرآیندهای صنعتی و سیستم های مورد استفاده قرار می گیرد که در آن اندازه گیری فشار دقیق و قابل اعتماد حتی در محیط های سخت با دمای بالا مورد نیاز است.
ویژگی های محصولاز سنسور فرستنده فشار:
- 1محدوده اندازه گیری گسترده، ساختار فولاد ضد زنگ، اشکال مختلف رابط فشار.
- 2ساختار فولاد ضد زنگ با درجه محافظت IP65
- 3صفر و قابل تنظیم در مقیاس کامل
- 4دقيقي بالا، ساختاري از فولاد ضد زنگ
درخواست هااز سنسور فرستنده فشار:
- 1اندازه گیری فشار گازهای غیر خوردنی و مایعات با فولاد ضد زنگ 316L
- 2در صنایع دریایی و هواپیمایی استفاده می شود.
- 3. در فرآیندهای صنعتی در محل مانند نفت ، مواد شیمیایی ، فلزات سازی ، تولید برق و هیدرولوژی استفاده می شود.
- 4استفاده می شود در سیستم های کنترل هیدرولیک و پنوماتیک.
| پارامترهای عملکرد سنسور فرستنده فشار |
| محدوده اندازه گیری |
-100kPa... 0kPa ~ 10kPa... 40MPa |
| نوع فشار |
فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار |
≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد |
±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار |
0.1%FS |
| هیسترز |
0.1%FS |
| ثبات بلند مدت |
± 0.1%F.S/سال ((معمولا) ± 0.2%F.S/سال ((حداکثر) |
| حرکت درجه حرارت نقطه صفر |
± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل |
± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| پاسخ فرکانسی |
2.4khz |
| دمای جبران |
0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار |
-20 تا 150 درجه سانتیگراد |
| دمای ذخیره سازی |
-40 تا 120 درجه سانتیگراد |
| ارتعاش |
10g،55Hz ~ 2kHz |
| مواد مسکن |
304۳۱۶ لیتر |
| مواد دیافراگم |
316L |
| مقاومت عایق |
100MΩ 100VDC |
| درجه بندی ضد انفجار |
ex ia IIC T6 Ga |
| درجه بندی حفاظت |
IP65 |
| مهر O-Ring |
لاستیک فلورو |
| وزن |
~0.4kg |
| سیگنال خروجی |
ولتاژ تغذیه |
نوع خروجی |
| 4 تا 20mA |
12 ~ 30VDC |
سیم 2/3/4 |
| 0~10/20mA |
3 سیم |
| 0/1 تا 5 ولت |
| 0/1 ~ 10 ولت |
| 0.5 تا 4.5 ولت |
5VDC |
| پروتکل ارتباطی RS485 |
3.6 ~ 30 ولت / باتری |
4 سیم |
1هنگام انتخاب محصولات، لطفا اطمینان حاصل کنید که رسانه سازگار با قسمت تماس از محصول مورد آزمایش است.
2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل یک صفحه نمایش دیجیتال نیستند.
3. هنگام سفارش یک فرستنده با صفحه نمایش LCD یا LED، منبع برق فرستنده نباید کمتر از 20VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول،توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد به زمین متصل شده اند..
5. پیش فرض بدون کابل، مانند نیاز به پیش فرض به مواد کابل پلی اتیلن، اگر شما نیاز به مواد مختلف کابل، لطفا در سفارش نشان می دهد.
6در صورت نیاز ویژه ای مانند لرزش شدید، ضربه فوری، تداخل الکترومغناطیسی یا فرکانس رادیویی قوی، لطفاً به ما اطلاع دهید و در سفارش ذکر کنید.
| راهنمای سفارش |
| BP93420XX |
فرستنده فشار |
| |
کد |
طرح ساخت و ساز |
| IB |
انتقال دهنده فشار عمومی |
IX |
فرستنده فشار نمایش |
| IE |
فرستنده فشار هواپیمایی مقاوم به ضربه |
IIC/III |
صنعت عمومی/ فرستنده فشار صفحه نمایش |
| اگر |
فرستنده فشار ضد رطوبت |
IIE/IIIE |
انتقال دهنده فشار عمومی/نمایشگر |
| IN |
فرستنده فشار اختصاصی تهویه مطبوع |
|
|
| IC |
فرستنده فشار درجه حرارت بالا |
|
|
| IQ/IQT |
دیافراگم بزرگ / فرستنده فشار دمای بالا |
|
|
| |
محدوده اندازه گیری |
-0.1. . .0~001...100MPa |
| (0-X) Kpa یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد |
| |
کد |
منبع برق |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
سایر |
| |
کد |
سیگنال خروجی |
| S1 |
4~20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5 ~ 4.5VDC |
| S4 |
0~10mADC |
|
|
| |
کد |
اتصال فشار |
| J1 |
M20×15 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
سایر |
| |
کد |
اتصال الکتریکی |
| B1 |
هیرشمن |
| B2 |
پلگ PG7 |
| B3 |
خروجی کابل مهر شده |
| B4 |
2088 پوشش صنعتی |
| B5 |
2088 پوشش صنعتی با صفحه نمایش |
| B6 |
سایر |
| |
کد |
نوع فشار |
| G |
فشار اندازه گیری |
| A |
فشار مطلق |
| S |
فشار مرجع مهر شده |
