هینگتونگ OEM Mini DIN Pressure Transmitter Sensor سنسور اندازه گیری الکترونیک
Product Details
| مدل: | BP157 | محدوده: | -100kpa~0~10kpa~20Mpa |
|---|---|---|---|
| خروجی: | 4-20mA /0.5-4.5Vdc/0-10VDC | ثبات دراز مدت: | +-0.2%F.S/سال ((نوع) |
| مصالح ساختمانی: | 304 فولاد ضد زنگ | نوع فشار: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| نوع: | فرستنده فشار MINI | نوع ساختار: | ترانسمیتر فشار سیلیکونی منتشر شده |
| محیط اندازه گیری: | گاز و مایع | درجه دقت: | 0.5٪ |
| سفارشی سازی: | Available OED / ODM | ||
| برجسته کردن |
سنسور فرستنده فشار OEM,سنسور فشار فرستنده مینی DIN,سنسور اندازه گیری الکترونیکی OEM,Mini DIN Pressure Transmitter Sensor,OEM Electronic Measurement Sensor |
||
Product Description

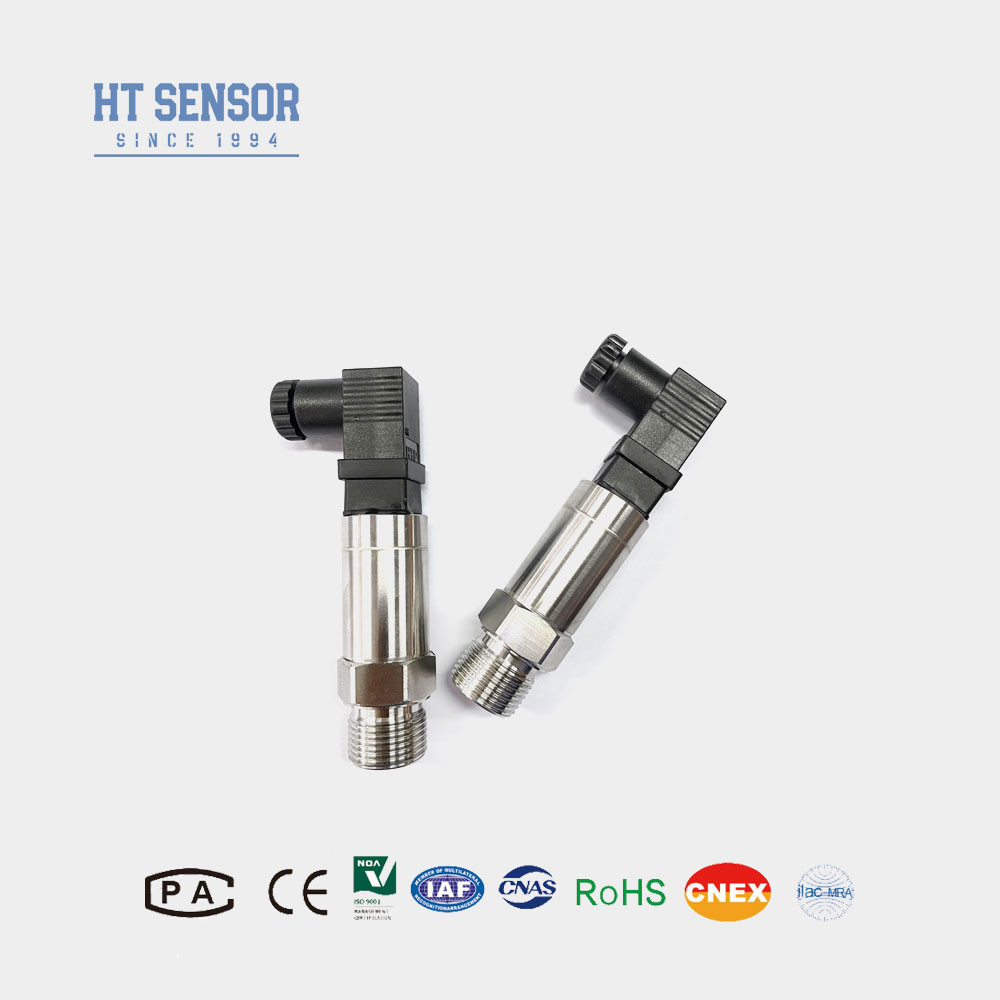

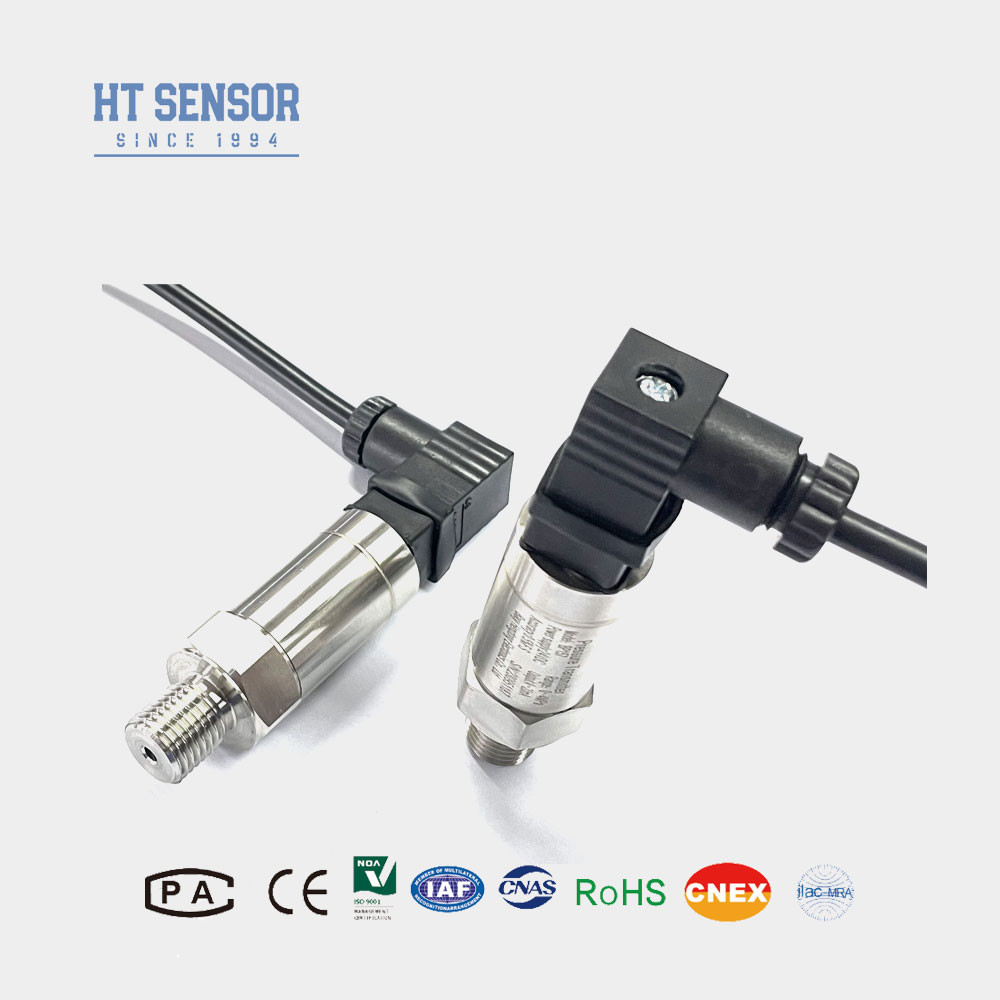

هینگتونگ OEM Mini DIN Pressure Transmitter Sensor سنسور اندازه گیری الکترونیکی
BP157 فرستنده فشار
معرفی سنسور فشار کوچک DIN:
فرستنده سنسور فشار صنعتی BP157 از سنسورهای فشار سیلیکون پخش HT به عنوان عناصر اندازه گیری سیگنال استفاده می کند.pcb خود توسعه داده شده ما سیگنال های سنسور را به سیگنال های خروجی استاندارد مانند 0 تبدیل می کند.5-4.5VDC یا 4-20mA برای خواندن و ضبط آسان. اتصال الکتریکی mini DIN، اندازه کوچک برای پاسخگویی به اکثر نیازهای زمینه.
ویژگی های محصولاز سنسور فشار DIN کوچک:
1محدوده اندازه گیری گسترده، ساختار فولاد ضد زنگ، اشکال مختلف رابط فشار.
2طراحی کامپکت و سبک
3. صفر و مقیاس کامل تنظیم
4دقيقي بالا، ساختاري از فولاد ضد زنگ
درخواست هااز سنسور فشار DIN کوچک:
1اندازه گیری فشار گاز و مایع غیر خوردنی، دیافراگم از فولاد ضد زنگ 316L ساخته شده است، محیط آزمایش با فولاد ضد زنگ 316L سازگار است.
2کاربرد در صنایع دریایی و هواپیمایی
3استفاده می شود در فرآیندهای زمینه صنعتی، مانند نفت، شیمی، فلزات سازی، تولید برق و هیدرولوژی.
4برای سیستم های کنترل هیدرولیک و پنوماتیک
| پارامترهای عملکرداز سنسور فشار DIN کوچک: | |
| محدوده اندازه گیری | 0kPa ~ 10kPa...20MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمولی) ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز | 0.02٪ F.S. (معمول) 0.05٪ F.S. (حداکثر) |
| ثبات بلند مدت | ± 0.1%F.S/سال (معمول) ± 0.2%F.S/سال (حداکثر) |
| حرکت درجه حرارت نقطه صفر | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| تغییر درجه حرارت در طول زمان | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | ex ia IIC T6 Ga |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC |
| نمونه های انتخاباز سنسور فشار DIN کوچک |
| نکات سفارش |
1هنگام انتخاب محصول، لطفاً اطمینان حاصل کنید که رسانه ای که باید اندازه گیری شود با قسمت های تماس محصول سازگار است.
2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل صفحه نمایش دیجیتال نیستند.
3. هنگام سفارش فرستنده ها با یک صفحه نمایش LCD یا LED، منبع برق برای فرستنده نباید کمتر از 20VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد به زمین متصل هستند.
5. محدوده دمای کار نامی حلقه O لاستیک فلورو -20oC تا 250oC است. هنگامی که دمای کار محصول کمتر از -20oC است، لازم است یک مهر حلقه O EPDM انتخاب شود.
6. طول کابل پیش فرض 1.5m است، در سه ماده موجود است. اگر مشخص نشده است، با مواد کابل پلی اتیلن عرضه می شود. اگر به یک ماده کابل متفاوت نیاز دارید،لطفاً در سفارش مشخص کنید.
7برای الزامات خاص مانند لرزش قوی، نیروی ضربه فوری، تداخل الکترومغناطیسی یا فرکانس رادیویی قوی، لطفاً به شرکت ما اطلاع دهید و آنها را در سفارش مشخص کنید.
| راهنمای سفارش | |||||||||
| BP15X | فرستنده فشار آنالوگ | ||||||||
| کد | طرح ساخت و ساز | ||||||||
| 5 | پلگ پیکارد | 6 | کابل خروجی مستقیم مهر و موم شده 1.5 متر | ||||||
| 7 | کانکتور مینی هیرشمن | 8 | کانکتور بزرگ هیرشمن | ||||||
| محدوده اندازه گیری | 0kPa ~ 10kPa...20MPa | ||||||||
| (0-X) Kpa یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد | ||||||||
| کد | منبع برق | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | سایر | ||||||||
| کد | سیگنال خروجی | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| کد | اتصال فشار | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | سایر ((¢50.4 فلنج) | ||||||||
| کد | اتصال الکتریکی | ||||||||
| B1 | هیرشمن | ||||||||
| B2 | PG7 | ||||||||
| B3 | کابل بسته شده خروجی 1.5 متر | ||||||||
| B4 | سایر | ||||||||
| کد | نوع فشار | ||||||||
| G | فشار اندازه گیری | ||||||||
| A | فشار مطلق | ||||||||
| S | فشار مرجع مهر شده | ||||||||
سوالات متداول:
1س: آیا شما یک شرکت تجاری تولید هستید؟
A: ما یک تولید کننده با تجربه 30 ساله هستیم.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را برای پاسخگویی به نیازهای خاص سفارشی کنند. ما خدمات OEM و ODM را ارائه می دهیم.
3ظرفیت تولیدی شما چقدره؟
ج: تأسیسات تولیدی ما می توانند تا 30،000 فرستنده سنسور فشار در ماه تولید کنند، بنابراین ما موقعیت خوبی برای پاسخگویی به سفارشات بزرگ داریم.توصیه می شود که شما با تیم فروش ما در پیشگیری از یک برنامه تولید و تحویل بدون مشکل تماس بگیرید.
4. س: چرخه تحویل عمومی چقدر طول می کشد؟
A: 5 ~ 8 روز کاری برای مدل استاندارد. محصولات سفارشی ممکن است متفاوت باشد.
5س: بسته بندی حمل و نقل
A: محصولات به طور کلی توسط اکسپرس بین المللی ارسال می شوند، از جمله حمل و نقل پیش پرداخت شده UPS،FedEx،DHL و INT، یا می توانید با استفاده از حساب حمل و نقل خود، بسته بندی استاندارد صادرات،شامل گواهی بازرسی.
6سوال: با ما تماس بگیرید
A: ما یک تیم فروش فعال و باتجربه داریم، برای شما برای حل مشکل مشکلات فنی و تجاری. لطفا پیام خود را برای ما بگذارید یا خدمات آنلاین را کلیک کنید.
