BP157 دو سیم سنسور فشار فرستنده 4-20 MA سنسور فشار سیلیکون پخش شده
Product Details
| Model NO.: | BP157 | Compensation Temperature: | -10~100℃ |
|---|---|---|---|
| Housing Material: | 304 S.S | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
| Origin: | Baoji, China | Type: | Ceramic sensor |
| Measuring Medium: | Gas or Liquid | دامنه فشار: | 0kpa~10kpa...20MPa |
| Marking: | ExiaIICT6 | ||
| برجسته کردن |
4 تا 20 MA سنسور فرستنده فشار,سنسور فشار سیلیکون پخش شده,سنسور فشار فرستنده دو سیم,Diffused Silicon Pressure Sensor,Two Wire Pressure Transmitter Sensor |
||
Product Description

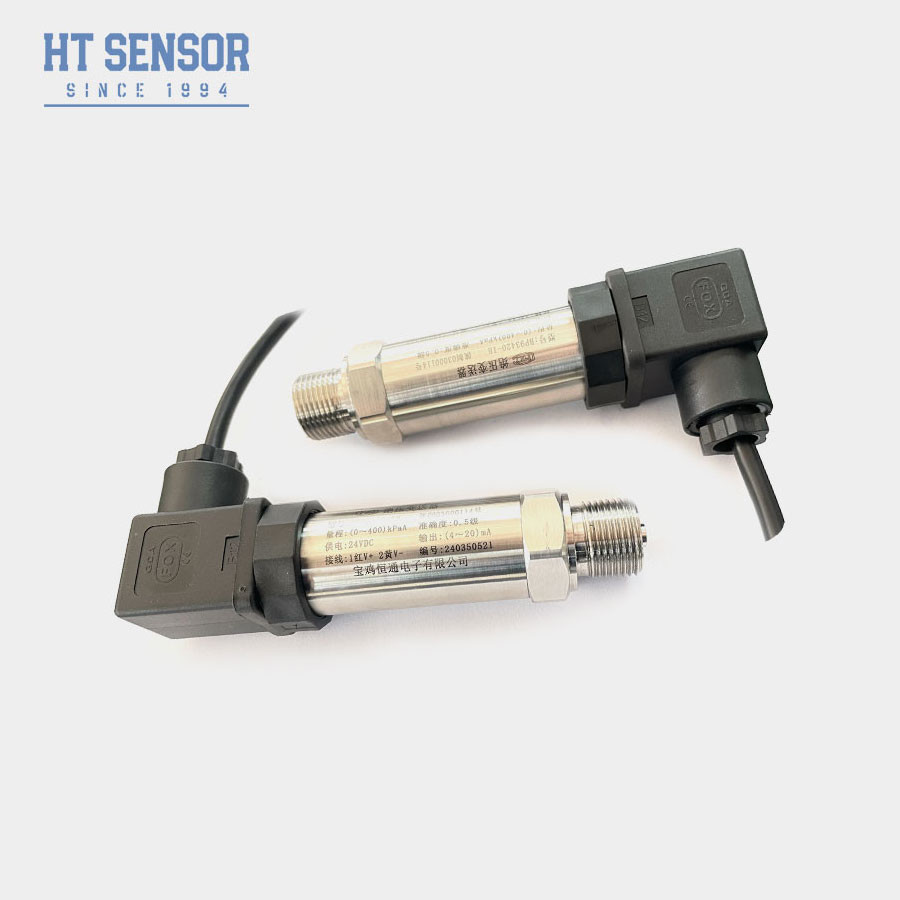

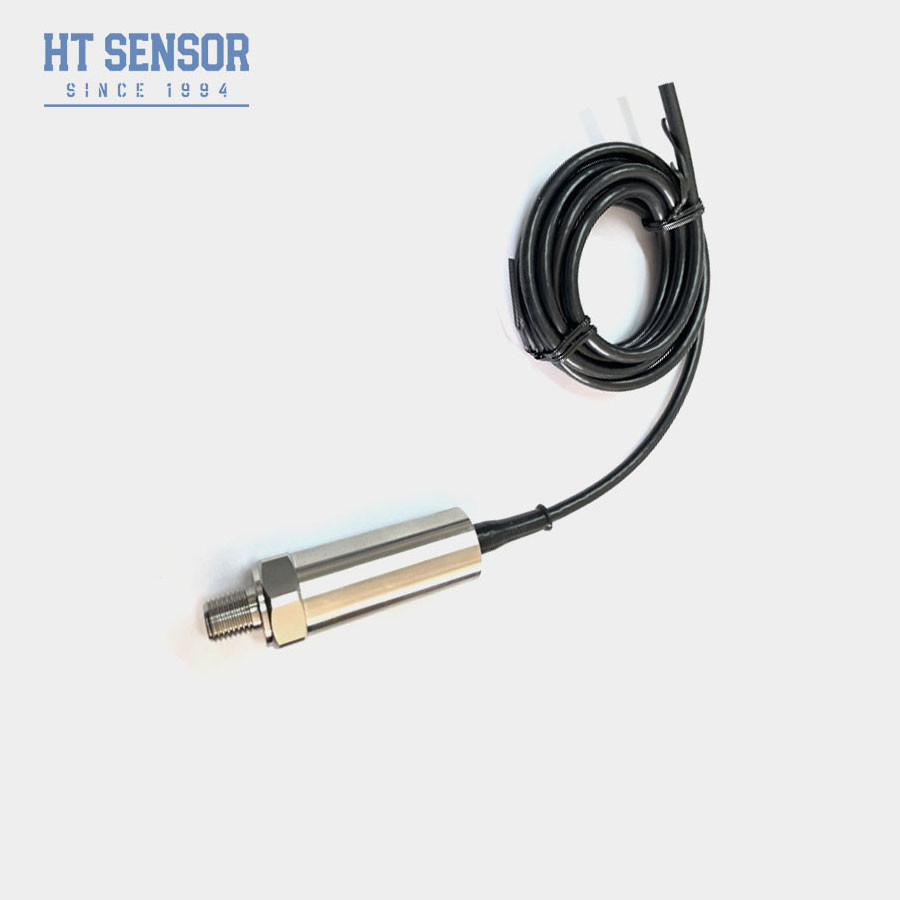

BP157 فرستنده فشار
معرفی سنسور فرستنده فشار:
فرستنده فشار سیلیکون پراکنده BP157بر اساس اصل اساسی تبدیل فشار مکانیکی به سیگنال های الکتریکی از طریق اثر پیزورسیستوی در سیلیکون کار می کند.ارائه اندازه گیری دقیق و قابل اعتماد فشار برای طیف گسترده ای از برنامه های کاربردی
مشخصات محصول:
1طیف گسترده ای از اندازه گیری، ساختار فولاد ضد زنگ، اشکال مختلف رابط فشار
2. ساختار فولاد ضد زنگ IP65
3. صفر و مقیاس کامل تنظیم
4. دقت بالا، تمام ساختارهای فولاد ضد زنگ
کاربردها:
1اندازه گیری فشار گازها و مایعات غیر خوردنی با فولاد ضد زنگ 316L
2در صنایع دریایی و هواپیمایی استفاده می شود
3استفاده می شود در فرآیندهای صنعتی در محل مانند نفت، شیمی، فلزات سازی، تولید برق و هیدرولوژی
4. در سیستم های کنترل هیدرولیک و پنوماتیک استفاده می شود
پارامترهای عملکرد:
| محدوده اندازه گیری | 0kPa ~ 10kPa... 10MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمول) ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز | 0.02٪ F.S. (معمول) 0.05٪ F.S. (حداکثر) |
| ثبات بلند مدت | ± 0.1%F.S/سال ((معمول) ± 0.2%F.S/سال ((حداکثر)) |
| حرکت درجه حرارت نقطه صفر | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | Exia IICT6 |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.05kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC |
نکات سفارش:1. محدوده فشار: محدوده فشار مورد نیاز را مشخص کنید که باید از آن اندازه گیری شود. اطمینان حاصل کنید که طیف کامل فشار مورد انتظار در برنامه شما را پوشش می دهد تا از عدم دقت یا آسیب جلوگیری شود.
2. نیاز به دقت: سطح دقت مورد نیاز برای برنامه خود را تعیین کنید. انتقال دهنده های مختلف سطوح مختلف دقت را ارائه می دهند، بنابراین یکی را که نیازهای خاص شما را برآورده می کند انتخاب کنید.
3سیگنال خروجی: نوع سیگنال خروجی مورد نیاز مانند ولتاژ، جریان یا خروجی دیجیتال (به عنوان مثال 4-20mA، 0-5VDC، SPI) را تعیین کنید.اطمینان از سازگاری با سیستم موجود یا تجهیزات جمع آوری داده.
4. تنظیمات پورت فشار: تنظیمات پورت فشار مناسب را بر اساس الزامات نصب خود ، مانند نوع رشته ، اندازه و جهت گیری (به عنوان مثال ، NPT ، BSP ، دیافراگم فلش) انتخاب کنید.
5. اتصال الکتریکی: نوع اتصال الکتریکی مورد نیاز را مشخص کنید، مانند طول کابل، نوع کانکتور و پیکربندی پین. اطمینان از سازگاری با تنظیمات سیم کشی خود.
6شرایط محیط زیست: محیط عملیاتی، از جمله دمای هوا، رطوبت و قرار گرفتن در معرض مواد خوردنی یا خطرناک را در نظر بگیرید.یک گیرنده با رتبه بندی مناسب حفاظت از محیط زیست را انتخاب کنید (e(به عنوان مثال، IP65، IP67) برای اطمینان از قابلیت اطمینان و طول عمر.
7. گزینه های نصب: تعیین کنید که چگونه ترانسدوسر در برنامه شما نصب خواهد شد، آیا آن را نصب مستقیم، نصب براکت، یا ادغام در یک پنل کنترل است.اطمینان از سازگاری با تنظیمات نصب شما.
8گواهینامه ها: بررسی کنید که آیا مترجم با استانداردهای مربوطه صنعت و گواهینامه ها (به عنوان مثال، CE، RoHS، ISO) مورد نیاز برای برنامه شما یا الزامات قانونی مطابقت دارد.
9. زمان پیشرو و در دسترس بودن: در مورد زمان های پیشرو و در دسترس بودن محصول برای اطمینان از تحویل به موقع برای پروژه یا برنامه تولید خود تحقیق کنید.
پشتیبانی فنی: اگر سوالی دارید یا نیاز به کمک در انتخاب مناسب دارید، از تولید کننده یا تامین کننده کمک بخواهید.
10آنها می توانند مشاوره و راهنمایی های تخصصی را برای اطمینان از تصمیم گیری آگاهانه ارائه دهند.
راهنماي سفارش:
| BP15X | فرستنده فشار آنالوگ | ||||||||
| کد | طرح ساخت و ساز | ||||||||
| 5 | پلگ پیکارد | 6 | کابل خروجی مستقیم مهر و موم شده 1.5 متر | ||||||
| 7 | کانکتور مینی هیرشمن | 8 | کانکتور بزرگ هیرشمن | ||||||
| محدوده اندازه گیری | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد | ||||||||
| کد | منبع برق | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | سایر | ||||||||
| کد | سیگنال خروجی | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| کد | اتصال فشار | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | سایر ((¢50.4 فلنج) | ||||||||
| کد | اتصال الکتریکی | ||||||||
| B1 | هیرشمن | ||||||||
| B2 | PG7 | ||||||||
| B3 | کابل بسته شده خروجی 1.5 متر | ||||||||
| B4 | سایر | ||||||||
| کد | نوع فشار | ||||||||
| G | فشار اندازه گیری | ||||||||
| A | فشار مطلق | ||||||||
| S | فشار مرجع مهر شده | ||||||||
سوالات متداول:
سوال: شما تولید کننده هستید؟
A: بله، ما تولید کننده سنسور حرفه ای بیش از 29 سال هستیم! تیم فنی ما بیش از 10 مهندس دارد.
س: آیا می توانید خدمات OEM را بپذیرید؟
پاسخ: بله، می توانیم اطلاعات شرکت و لوگو شما را روی سنسورهای خود قرار دهیم.
س: میتونم توزیع کننده شما باشم؟
A: بله، ما به دنبال توزیع کنندگان در بازار خارج از کشور هستیم.
سوال: زمان تحویل شما چقدر است؟
A: معمولا 7-10 روز. برای مقدار بالاتر از100pcs، نیاز به 3-5 روز کاری اضافی.
