BP157 دقت بالا 4-20mA سنسور فرستنده فشار سنسور فشار صنعتی
Product Details
| شماره مدل: | BP157 | دمای جبران: | -10 تا 70 درجه سانتیگراد |
|---|---|---|---|
| مصالح ساختمانی: | 304 SS | نوع فشار: | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| کد HS: | 9026201090 | محیط اندازه گیری: | گاز یا مایع |
| درجه دقت: | 0.25 درصد، 0.5 درصد | دامنه فشار: | 0kpa~10kpa...20MPa |
| رتبه Ip: | IP65 | ||
| برجسته کردن |
حسگر انتقال دهنده فشار BP157 با دقت بالا,حسگر فشار صنعتی BP157,4-20mA BP157 سنسور فرستنده فشار,BP157 Industrial Pressure Sensor,4-20mA BP157 Pressure Transmitter Sensor |
||
Product Description

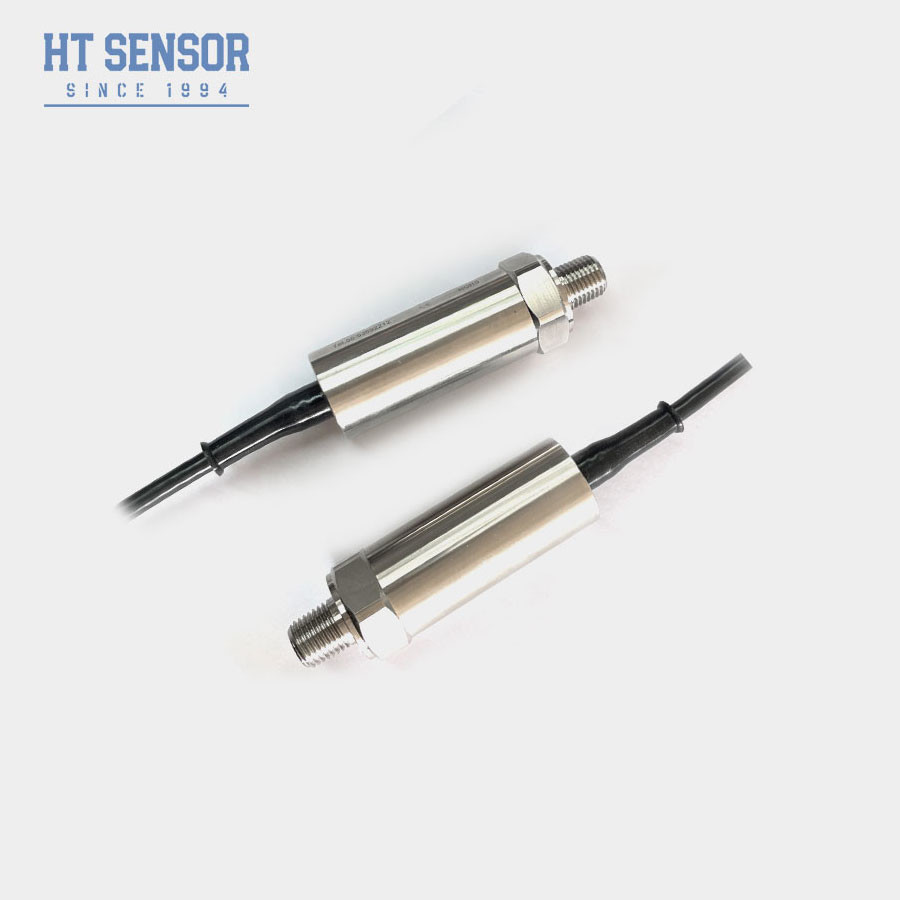

BP157 فرستنده فشار
معرفی سنسور فرستنده فشار:
سنسور فرستنده فشار BP157 از یک هسته پر از روغن غشا جداکننده سیلیکون مقاوم به فشار سری HT به عنوان عنصر اندازه گیری سیگنال استفاده می کند.سنسور فشار اصلی در اطراف استفاده از فناوری سیلیکون منتشر شده برای اندازه گیری تغییرات فشار می چرخد. این نوع سنسور معمولا شامل یک دیافراگم نازک ساخته شده از سیلیکون است.که در هنگام تغییر فشار دچار تغییر شکل می شودبا تغییر فشار روی دیافراگم، مقاومت آن نیز به همین ترتیب تغییر می کند.
مکانیسم بر اساس اثر پیزورسیستیو کار می کند، که در آن مقاومت الکتریکی دیافراگم سیلیکون متناسب با فشار یا فشار مکانیکی اعمال شده تغییر می کند.وقتی فشار وارد می شوددر این حالت، دیافراگم سیلیکون تغییر شکل می یابد و باعث فشار روی ماده می شود. این فشار به نوبه خود مقاومت سیلیکون را تغییر می دهد و منجر به تغییر سیگنال الکتریکی تولید شده توسط سنسور می شود.
ویژگی های محصولاز سنسور فرستنده فشار:
1محدوده اندازه گیری گسترده، ساختار فولاد ضد زنگ،
2فرم های مختلف رابط فشار
3. ساختار فولاد ضد زنگ IP65
4. دقت بالا، تمام ساختارهای فولاد ضد زنگ
درخواست هااز سنسور فرستنده فشار:
1اندازه گیری فشار گازها و مایعات غیر خوردنی با فولاد ضد زنگ 316L
2در صنایع دریایی و هواپیمایی استفاده می شود
3استفاده می شود در فرآیندهای صنعتی در محل مانند نفت، شیمی، فلزات سازی، تولید برق و هیدرولوژی
4. در سیستم های کنترل هیدرولیک و پنوماتیک استفاده می شود
| پارامترهای عملکرد: | |
|---|---|
| محدوده اندازه گیری | 0kPa ~ 10kPa...5MPa |
| نوع فشار | فشار اندازه گیری، فشار مطلق، فشار مهر و موم |
| اضافه بار | ≤ 1.5 برابر محدوده نامی |
| دقت: 25 درجه سانتیگراد | ±0.25٪ (معمول) ±0.5٪ (حداکثر) |
| تکرار پذیری و هیسترز | 0.02٪ F.S. (معمول) 0.05٪ F.S. (حداکثر) |
| ثبات بلند مدت | ± 0.1%F.S/سال (معمول) ± 0.2%F.S/سال (حداکثر) |
| حرکت درجه حرارت نقطه صفر | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| حرکت درجه حرارت در مقیاس کامل | ± 0.02% F.S/oC ((≤100KPa) ± 0.01% F.S/oC ((>100KPa) |
| پاسخ فرکانسی | 2.4khz |
| دمای جبران | 0-70oC ((≤10mpa، قابل تنظیم) |
| دمای کار | -20 تا 80 درجه |
| دمای ذخیره سازی | -40 تا 120 درجه سانتیگراد |
| ارتعاش | 10g،55Hz ~ 2kHz |
| مواد مسکن | 304۳۱۶ لیتر |
| مواد دیافراگم | 316L |
| مقاومت عایق | 100MΩ 100VDC |
| درجه بندی ضد انفجار | Ex db IIC T6 Gb |
| درجه بندی حفاظت | IP65 |
| مهر O-Ring | لاستیک فلورو |
| وزن | ~0.05kg |
| سیگنال خروجی | ولتاژ تغذیه | نوع خروجی |
| 4 تا 20mA | 12 ~ 30VDC | سیم 2/3/4 |
| 0~10/20mA | 3 سیم |
|
| 0/1 تا 5 ولت | ||
| 0/1 ~ 10 ولت | ||
| 0.5 تا 4.5 ولت | 5VDC |
| نمونه های انتخاب: |
| نکات سفارش: |
2. هنگام سفارش، لطفا توجه داشته باشید که محصولات ضد انفجار شامل صفحه نمایش دیجیتال نیستند.
3. هنگام سفارش فرستنده ها با یک صفحه نمایش LCD یا LED، منبع برق برای فرستنده نباید کمتر از 20VDC باشد.
4برای اطمینان از عملکرد قابل اعتماد محصول، توصیه می شود که کاربران دستگاه های حفاظت از صاعقه را در محل نصب کنند و اطمینان حاصل کنند که محصول و منبع برق به طور قابل اعتماد زمین هستند.
5. محدوده دمای کار نامی حلقه O لاستیک فلورو -20oC تا 250oC است. هنگامی که دمای کار محصول کمتر از -20oC است، لازم است یک مهر حلقه O EPDM را انتخاب کنید.
6. طول کابل پیش فرض 1.5m است، در سه ماده موجود است. اگر مشخص نشده است، با مواد کابل پلی اتیلن عرضه می شود. اگر به یک ماده کابل متفاوت نیاز دارید،لطفاً در سفارش مشخص کنید.
7برای الزامات خاص مانند لرزش قوی، نیروی ضربه فوری، تداخل الکترومغناطیسی یا فرکانس رادیویی قوی، لطفا به شرکت ما اطلاع دهید و آنها را در سفارش مشخص کنید.
| راهنماي سفارش: | |||||||||
| BP15X | فرستنده فشار آنالوگ | ||||||||
| کد | طرح ساخت و ساز | ||||||||
| 5 | پلگ پیکارد | 6 | کابل خروجی مستقیم مهر و موم شده 1.5 متر | ||||||

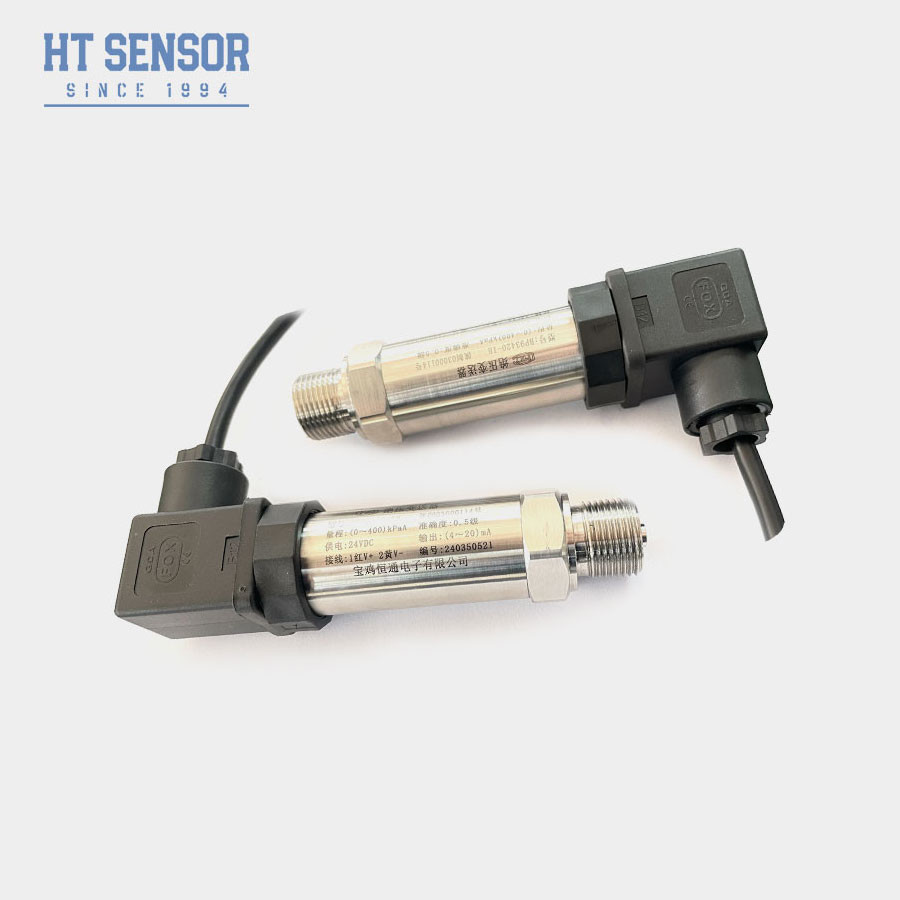

| 7 | کانکتور مینی هیرشمن | 8 | کانکتور بزرگ هیرشمن | ||||||
| محدوده اندازه گیری | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa یا MPa |
X: محدوده اندازه گیری واقعی را نشان می دهد | ||||||||
| کد | منبع برق | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | سایر | ||||||||
| کد | سیگنال خروجی | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5 ~ 4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| کد | اتصال فشار | ||||||||
| J1 | M20×15 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | سایر ((¢50.4 فلنج) | ||||||||
| کد | اتصال الکتریکی | ||||||||
| B1 | هیرشمن | ||||||||
| B2 | PG7 | ||||||||
| B3 | کابل بسته شده خروجی 1.5 متر | ||||||||
| B4 | سایر | ||||||||
| کد | نوع فشار | ||||||||
| G | فشار اندازه گیری | ||||||||
| A | فشار مطلق | ||||||||
| S | فشار مرجع مهر شده | ||||||||
سوالات متداول:
1س: ویژگی های فرستنده های سنسور فشار شما چیست؟
A: دقت بالا، دوام و عملکرد عالی. سفارشی سازی در دسترس است.
2. س: آیا می توانم مشخصات خاص را سفارشی کنم؟
A: بله، مهندسان ما می توانند محصولات را برای پاسخگویی به نیازهای خاص سفارشی کنند. ما خدمات OEM و ODM را ارائه می دهیم
3سوال: ظرفیت تولیدی شما چقدر است؟
الف: امکانات تولیدی ما می تواند تا 30،000 فرستنده سنسور فشار در ماه تولید کند، بنابراین ما کاملا قادر به پاسخگویی به نیازهای سفارشات در مقیاس بزرگ هستیم.توصیه می شود که با تیم فروش ما از قبل تماس بگیرید تا برنامه ریزی تولید و تحویل بدون مشکل را تضمین کنید..
